Ausgeben von Sound mit dem Speaker HAT am M5StickC

In diesem Beitrag möchte ich dir zeigen, wie du den Speaker HAT am M5StickC mit UI Flow programmieren kannst.

M5StickC - Speaker HAT programmieren
M5StickC – Speaker HAT programmieren

Den M5StickC habe ich dir bereits im Beitrag M5StickC – Ein ESP32 Zwerg mit nützlichen onboard Funktionen in einem coolen Gehäuse vorgestellt und in den Beiträgen:

ein paar kleine Projekte mit und ohne HAT Sensoren / Aktoren gezeigt.

Bezug des SPK HAT

Der Speaker HAT war Bestandteil eines Dreierpacks welchen ich auf amazon.de für knapp 19€ inkl. Versandkosten erstanden habe. Ich konnte leider keinen Shop finden auf welchem du diesen Aktor einzeln erwerben kannst.

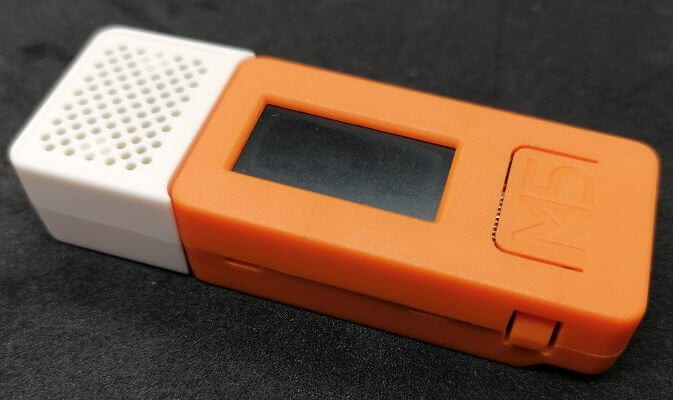

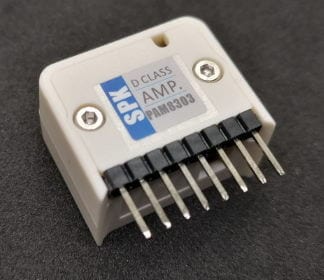

Speaker HAT (SPK HAT) für den M5StickC
Speaker HAT (SPK HAT) für den M5StickC

Du findest zbps. auf aliexpress.com einige Sets mit M5StickC für knapp 19,58$ (ca. 16,12€) oder aber du bestellst diesen im offiziellen Shop von M5Stack für 2,5$ (ca. 2,06€).

Set M5StickC mit ENV HAT & SKP HAT
Set M5StickC mit ENV HAT & SKP HAT

Lieferumfang

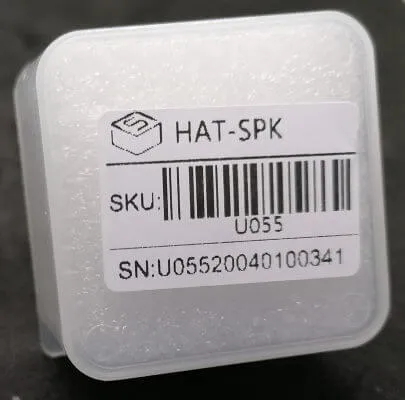

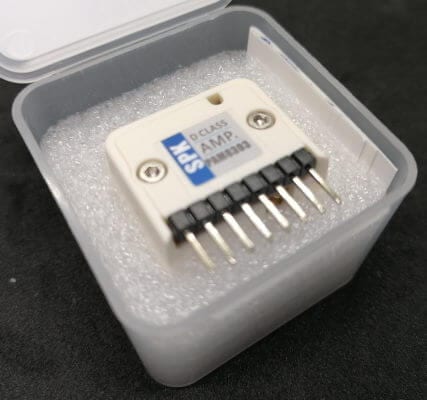

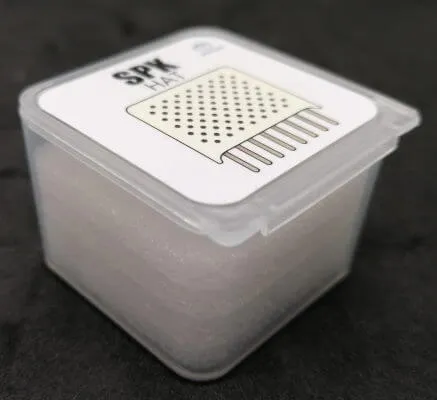

Der Lieferumfang des SPK HAT ist sehr übersichtlich es ist „nur“ eine kleine Plastikkiste mit Schaumstoff. Aber das liegt auch vielmehr daran das der Aktor einfach, an den Microcontroller mit Hilfe der Stiftleiste, angesteckt wird.

technische Daten des Speaker HAT  für den M5StickC

  • Betriebsspannung: 2.8V bis 5.5V (5V bevorzugt)
  • Impedanz: 4 Ohm
  • Leistung: 3 Watt
  • Abmaße (L x B x H)
    • Produktgröße: 25 mm x 24 mm x 14 mm
    • Verpackung: 40 mm x 42 mm x 30 mm

Anschluss & Pinout

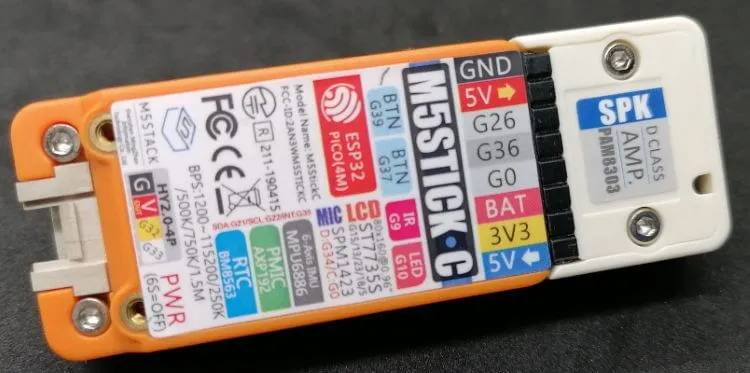

Der SPK HAT verfügt über eine 8 Pin Stiftleiste mit welcher man diesen einfach an den M5StickC stecken kann und somit entfällt eine aufwändige Verkabelung.

Pinout des Speaker HAT

Der Speaker HAT verfügt über eine 8polige Stiftleiste welche an die nachfolgende Pin angeschlossen werden:

M5StickCSpeaker HAT
GPIO0SD
GPIO26IN-
5 V5 V
GNDGND
Pinout des Speaker HAT

Beispiele

Hier nun das kleine Lied „Twinkle Twinkle little Star“ auf dem M5StickC mit dem Speaker HAT. (Dieses findest du auf dem GitHub Repository StefanDraeger/m5Stack/samples/hats/SPK_HAT.)

from m5stack import *
from m5ui import *
from uiflow import *
import hat
import time

setScreenColor(0x111111)

hat_spk0 = hat.get(hat.SPEAKER)

c = 523
g = 784
a = 889
f = 698
e = 659
d = 587

song = [[c,c,g,g,a,a,g], [f,f,e,e,d], [g,g,f,f,e,e,d], [g,g,f,f,e,e,d], [c,c,g,g,a,a,g], [f,f,e,e,d,d,c]]

hat_spk0.setVolume(1)

for tones in song:
  time.sleep(0.450)
  for tone in tones:
    hat_spk0.sing(tone, 1/2)
    time.sleep(0.300)

Hier nun ein kleines Video in welchem das Lied abgespielt wird:
