Von der Firma Shelly gibt es diverse smarte Schalter, mit welchen du allerlei Geräte schalten kannst, hier möchte ich dir nun ein besonderes Gerät vorstellen, den Shelly RGBW2. Mit diesem Shelly RGBW2 kannst du ein LED-Stripe per App steuern.
Disclaimer: Ich möchte darauf hinweisen, dass mir das Shelly RGBW2-Gerät von der Firma Shelly kostenfrei zur Verfügung gestellt wurde, um dieses Review zu erstellen. Diese kostenlose Bereitstellung hat keinen Einfluss auf meine objektive Meinung und Bewertung des Produkts. Mein Ziel ist es, ehrliche und transparente Informationen bereitzustellen, um meinen Lesern bei informierten Kaufentscheidungen zu helfen. Ich bedanke mich bei Shelly für die Möglichkeit, das Produkt zu testen und meine Erfahrungen zu teilen.



Inhaltsverzeichnis
- Aufbau des Shelly RGBW2
- Unterstützte RGB-LED Stripes
- Technische Daten
- Anschluss einer RGB Stripe an den Shelly RGBW2
- Fazit zum Shelly RGBW2

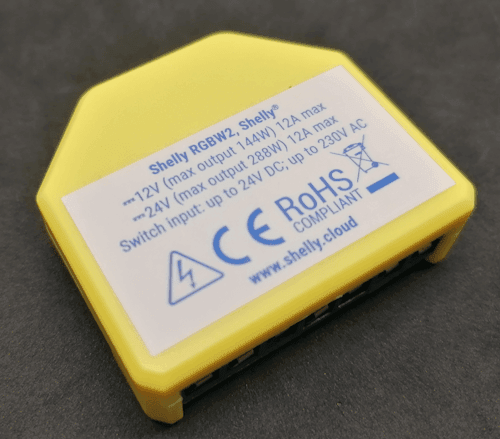

Aufbau des Shelly RGBW2

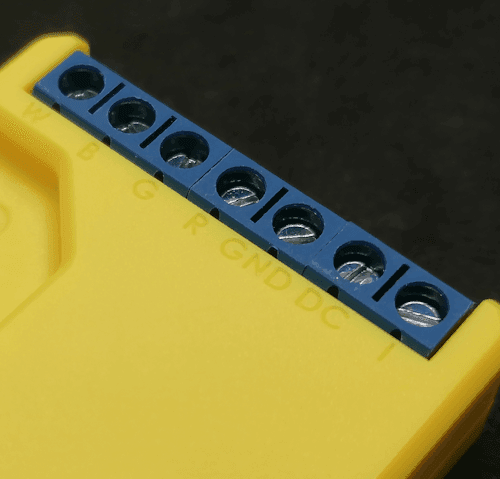

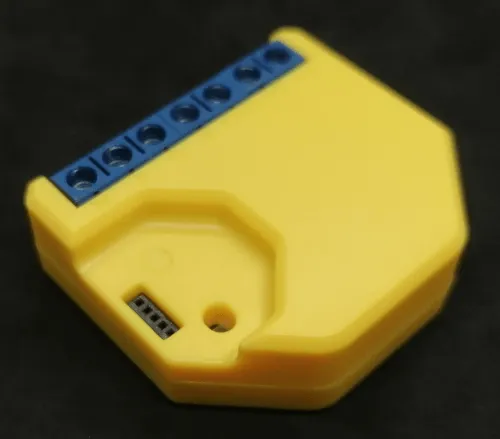

Der Shelly RGBW2 verfügt über eine 7fach Schraubklemme und eine Pinleiste an welche man externe Sensoren anschließen kann.
Auf dem Gehäuse sind an den entsprechenden Schraubklemmen Buchstaben eingelassen, diese kann man leider nur direkt ablesen, wenn man das Gerät etwas gegen das Licht kippt.

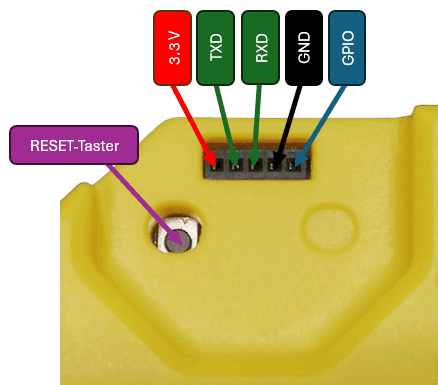

Pinout der Pinleiste für externe Sensoren & UART Kommunikation
Über die eingelassene Buchsenleiste kannst du deinen Shelly neu flashen und / oder externe Sensoren an den GPIO0 anschließen.
Der RESET-Taster hat zwei Funktionen, zum einen kannst du mit diesem deinen Shelly neu starten und wenn du diesen länger gedrückt hältst, dann kannst du damit diesen auf die Werkseinstellungen zurücksetzen.
Unterstützte RGB-LED Stripes
Du kannst an diesen Shelly nicht alle RGB-LED Stripes anschließen! Du benötigst Stripes welche die Farben Rot, Grün, Blau, sowie Weiß extern nach außen liefern.

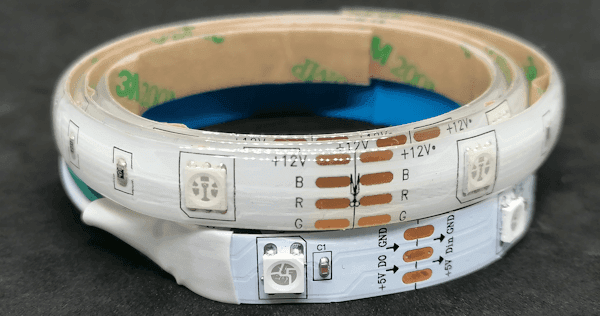

Im Bild siehst du unten ein RGB-LED Stripe vom Typ WS2812 mit einer Datenleitung für alle Farbe, obendrauf liegt ein RGB-Stripe an welchen du siehst das alle Pins nach außen geführt werden.
Beim oberen RGB-LED Stripe fehlt der GND Pin, hier wird der Potenzialausgleich über die Pins B, R und G gemacht (siehe Schaltung).
Technische Daten
Hier nun ein Auszug aus den technischen Daten des Shelly RGBW2:
- ANSCHLUSS
- AC: Nicht unterstützt
- DC: 12-24 V, 4 Kanäle, max. 12 A
- Leistung: 45 W (12 V), 90 W (24 V)
- SONDERFUNKTIONEN
- Überhitzungs- und Überlastschutz: Nein
- Leistungsmessung und Dimmen: Ja
- FUNKTIONEN
- Farbänderung, Effekte: Ja
- Temperatur: 0 °C bis +40 °C
- Eigenverbrauch: < 1 W
- Smarte Funktionen: Ja
- UL-gelistet*: Nein
- KONNEKTIVITÄT
- WLAN: Ja (802.11 b/g/n)
- Reichweite: 50 m (Freien), 30 m (Innen)
- ABMESSUNGEN
- Größe: 43 mm x 38 mm x 14 mm
* Die Abkürzung „UL“ steht für Underwriters Laboratories, eine unabhängige Organisation für Produktsicherheit und Zertifizierung. Wenn ein Produkt als „UL-gelistet“ bezeichnet wird, bedeutet dies, dass es von Underwriters Laboratories auf Einhaltung bestimmter Sicherheitsstandards geprüft wurde und die Zertifizierung erhalten hat.
In Bezug auf die Shelly-Produkte, insbesondere den Shelly RGBW2, bedeutet „UL-gelistet“ normalerweise, dass das Produkt bestimmte Sicherheitskriterien erfüllt hat, die von Underwriters Laboratories festgelegt wurden. Dies könnte beispielsweise elektrische Sicherheitsstandards umfassen, um sicherzustellen, dass das Produkt sicher und zuverlässig verwendet werden kann. Es ist wichtig zu beachten, dass nicht alle Produkte UL-gelistet sind, und das Fehlen dieser Zertifizierung bedeutet nicht zwangsläufig, dass das Produkt unsicher ist, sondern lediglich, dass es möglicherweise nicht den spezifischen Anforderungen von Underwriters Laboratories entspricht.
Anschluss einer RGB Stripe an den Shelly RGBW2
Kommen wir nun dazu und schließen eine RGB-Stripe an den Shelly an. Dazu werfen wir einen Blick auf die beiliegende Anschlusszeichnung. Diese ist beidseitig bedruckt und ist für AC (Wechselstrom) und DC (Gleichstrom).

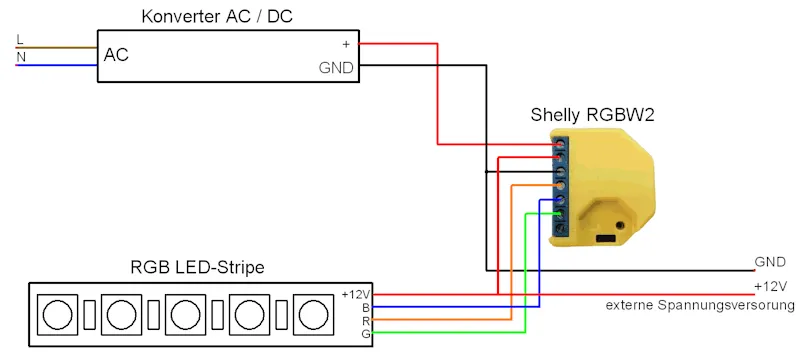

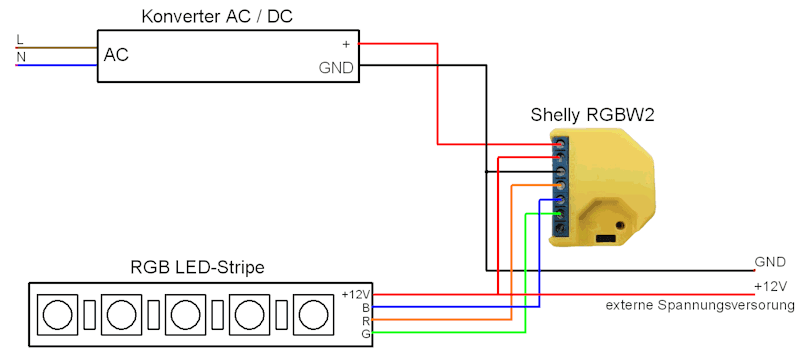

In der Schaltung verwende ich ein RGB-Stripe vom Typ SK6812 dieses hat lediglich die Anschlüsse für +12V, B,R, und G es fehlt hier ein Kanal für Weiß welchen man an den Shelly RGBW2 ebenso anschließen kann!
Für den RGB-LED Stripe benötigst du noch eine zusätzliche externe Stromversorgung. Diese ist abhängig von dem verwendeten Stripe und kann zwischen 5V und 24V liegen. Auf zbsp. ebay.de* findest du entsprechende Netzteile für solche RGB-LED Stripes. Hier solltest du jedoch zunächst berechnen, welches Netzteil du benötigst!
Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!
Fazit zum Shelly RGBW2
Der Shelly RGBW2 ist ein recht cooles, smartes Gerät, mit welches es sehr einfach ist eine RGB LED zu steuern.
Du kannst auch nicht nur wie hier beschrieben normale RGB-LED Stripes steuern, sondern auch andere RGBW LEDs. Im Lieferumfang findest du eine kleine Anleitung, wie du verschiedene RGB LEDs an dieses Gerät anschließen kannst.
Schade finde ich, dass sich keine adressierbaren RGB-LED Stripes anschließen lassen, denn damit hätte man noch viel coolere Effekte machen können, aber vielleicht kommt dieses ja in der nächsten Generation.
