In diesem Beitrag möchte ich den Arduino UNO vorstellen.
Der Arduino UNO in diesem Beitrag ist nicht der Originale, welcher auf der Seite https://www.arduino.cc/ bezogen werden kann.
Ich kaufe die Arduino’s für meine Projekte über ebay, denn dort sind diese teilweise für ein Drittel des Preises zu haben.
Arduino UNO kaufen
Den originalen kann man über den Shop https://store.arduino.cc/arduino-uno-rev3
beziehen oder aber über eBay* oder amazon.de*.
Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!
Die Preise liegen hier zwischen 17 € für den Originalen und bis zu 5 € für einen China Klon.
Unterschiede China Clone und Original
Ein Unterschied ist der verwendete FTDI Chip für die serielle Kommunikation, das Original verwendet einen FT232 und dem China-Klon den CH340.
Jedoch konnte ich bisher keine Nachteile zu einem Originalen entdecken.

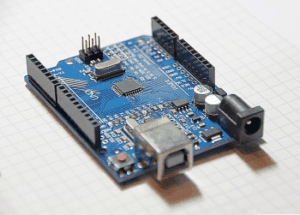

Anschlüsse des Arduino UNO

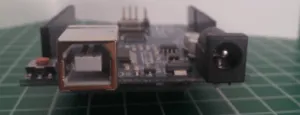

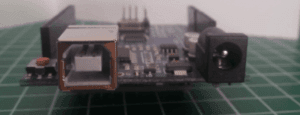

Der Arduino verfügt über einen USB 1.0 Typ “B” Anschluss für die Verbindung zum Computer und eine 2.1 mm “Center Positiv” Strombuchse.
Stromversorgung
Der Mikrocontroller verfügt über einen internen Spannungswandler, dadurch kann dieser mit einer Spannung von 7 bis 12 Volt betrieben werden. Der Strom kann über eine Batterie, Netzteil oder ähnlichem geliefert werden, welcher an die Strombuchse angeschlossen wird, oder aber über den USB-Anschluss (Powerbank).
Wird das Board unter 5V betrieben, ist ein sicherer und stabiler betrieb nicht gewährleistet. Die effizient der Stromversorgung ist am besten bei 9V da dann der verbaute Spannungswandler nicht benötigt wird.

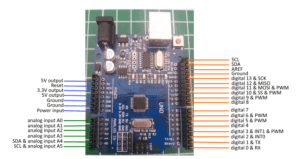

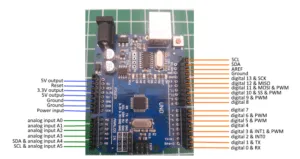

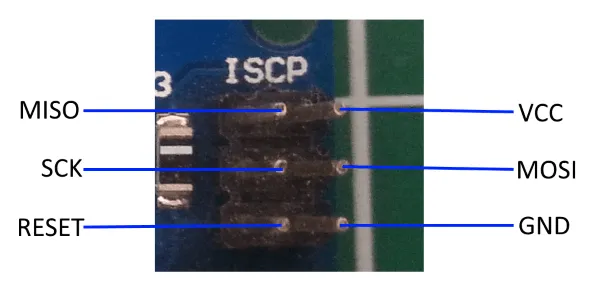

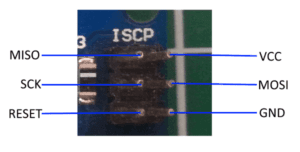

Arduino UNO Pinout
Spezifikation
| Länge | 68,6 mm |
| Breite | 53,4 mm |
| Gewicht | 25 g |
| Flash Speicher | 32 KB (von denen 0,5 KB für den Bootloader reserviert sind) |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| CPU Taktgeschwindigkeit | 16 MHz |
| Betriebsspannung | 5 V |
| Eingangsspannung | 7 bis 12 V |
| minimale Eingangsspannung | 6 V |
| maximale Eingangsspannung | 20 V |
| max. Stromstärke pro I/O Pin | 20 mA |
| max. Stromstärke für die 3.3 V Versorgung | 50 mA |
| digitale Eingänge / Ausgänge | 14 |
| digitale PWM Ausgänge | 6 |
| analoge Eingänge / Ausgänge | 6 |
