In diesem Artikel präsentiere ich eine smarte Lösung, bei der der Shelly BLU Door/Window in Kombination mit einem analogen Regensensor am Shelly Plus 1 eingesetzt wird. Mithilfe dieser Konfiguration hast du die Möglichkeit, eine Warnung zu erhalten, sobald ein Fenster geöffnet ist und Regen einsetzt. Diese Lösung erweist sich besonders als vorteilhaft für Situationen mit schrägen Dachfenstern.
In einem vorherigen Artikel habe ich bereits ausführlich über das Shelly BLU Door/Window berichtet und seine vielfältigen Anwendungsmöglichkeiten vorgestellt. Wenn du mehr über die Grundlagen und Funktionen dieses smarten Tür-/Fenstersensors erfahren möchtest, lade ich dich herzlich ein, den Beitrag Shelly BLU Door/Window: Deine smarte Lösung für Fenster und Türen zu besuchen.
Disclaimer: Ich möchte darauf hinweisen, dass ich das Shelly BLU Door/Window-Modul von der Firma Shelly gesponsort erhalten habe. Dies hat jedoch keinen Einfluss auf meine objektive Meinung und die Inhalte dieses Artikels. Mein Ziel ist es, meine persönlichen Erfahrungen und Einschätzungen transparent mit meinen Lesern zu teilen.
Inhaltsverzeichnis
- Sicherheitsregeln beim Umgang mit Strom
- Benötigte Ressourcen für dieses Projekt
- Aufbau & Anschluss des Shelly Plus 1 mit Regensensor
- Aufbau der Schaltung und Einrichten der Szene in der Shelly Cloud
Sicherheitsregeln beim Umgang mit Strom
Der Shelly 1 Plus wird über eine Spannungsquelle von entweder 12V oder 230V betrieben. In den kommenden Abschnitten werde ich die Vorgehensweise für den Betrieb bei 230V erläutern. Dabei sind die folgenden Sicherheitsrichtlinien unbedingt zu berücksichtigen:
- Sicherheit vorrangig: Strom kann gefährlich sein. Achte auf deine Sicherheit und die von anderen.
- Strom abschalten: Vor Arbeiten an elektrischen Anlagen den Strom ausschalten.
- Isolierung nutzen: Verwende isolierte Werkzeuge und berühre keine blanken Leitungen.
- Trockene Hände: Arbeite nur mit trockenen Händen an elektrischen Geräten.
- Kinder fernhalten: Halte Kinder von Stromquellen fern, um Unfälle zu verhindern.
- Professionelle Hilfe: Bei Unsicherheit oder komplexen Arbeiten hole fachkundige Unterstützung.
Die Einhaltung dieser Regeln minimiert das Risiko von Unfällen und Verletzungen im Umgang mit Strom.
Benötigte Ressourcen für dieses Projekt
Wenn du dieses kleine Projekt nachbauen möchtest, dann benötigst du:
- einen Shelly BLU Door/Window*,
- einen Shelly Plus 1*,
- ein Shelly Plus Addon*,
- einen analogen Regensensor*,
- diverse Breadboardkabel, männlich-weiblich*, 10 cm,
- ein wetterfestes Gehäuse,
- einen Schuko-Stecker,
- 1 Meter 3×1,5 Leitung,
- Adernendhülsen,
- doppelseitiges Klebepad*
Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!
Zusätzlich benötigst du noch etwas Werkzeug für den Anschluss des Shelly 1 Plus:
- einen kleinen Schlitzschraubendreher,
- einen kleinen Kreuzschraubendreher,
- eine Zange für die Aderendhülsen
Den Regensensor klebe ich mit einfachem Bausilikon auf das Gehäuse. Alternativ könnte man sich ein kleines Gehäuse drucken, wo man diesen unterbringt. Jedoch finde ich diese fertigen IP44 Gehäuse hier deutlich robuster.
Aufbau & Anschluss des Shelly Plus 1 mit Regensensor

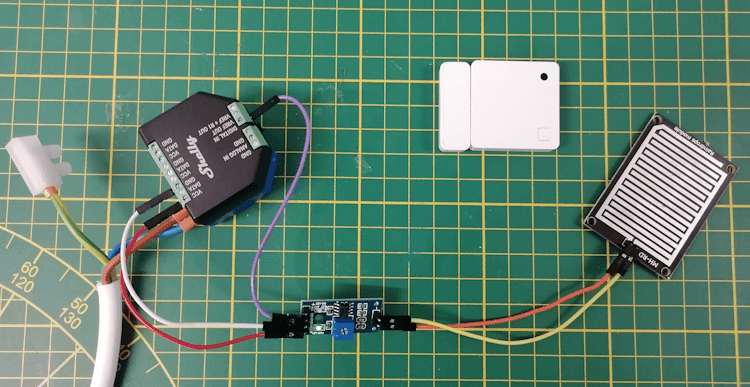

Wie du einen analogen Regensensor am Shelly Plus 1 inkl. Addon anschließt, habe ich dir bereits im Beitrag Shelly Plus #3: Regensensor am AddOn ausführlich erläutert. Nachfolgend ein kleines Bild vom Aufbau.
Das Shelly Addon verfügt über Schraubklemmen an welche wir digitale und analoge Sensoren anschließen können. Wir müssen dann in der App nur diese korrekt konfigurieren.
Aufbau der Schaltung und Einrichten der Szene in der Shelly Cloud
Im nachfolgenden YouTube Video erläutere ich dir, wie du die Schaltung aufbaust und die benötigte Szene in der Shelly Cloud einrichtest.
Hi,
ich habe dein Video gesehen, in dem du an Shelly das Shelly Addon einen PIR anhängst. so habe ich es auch getan. Funktioniert auch so weit, bis dadrauf, dass der PIR völlig übermotiviert auslöst. selbst wenn niemand im Raum ist. Hast du da einen Tipp für mich? oder meinst du, dass schlicht der PIR defekt ist?
Gruß Tobias Frink
Hi,
am Sensor hast du zwei Regler, mit welchen du die Empfindlichkeit einstellen kannst.
Denke, das könnte helfen.
Gruß, Stefan Draeger
