Intelligente Stromüberwachung mit dem Shelly Plus 1PM Mini

Posted on 29. September 20238. November 2023 by Stefan Draeger

Wie du mit dem Shelly Plus 1PM Mini deine Verbraucher überwachen kannst, zeige ich dir hier im neuen Beitrag. Dieses kleine, smarte Gerät kann nicht nur Verbraucher schalten, sondern auch deren Stromaufnahme überwachen.

Disclaimer: Dieser Blogbeitrag wurde in Zusammenarbeit mit Shelly erstellt und das Shelly Plus 1PM Mini-Gerät wurde mir kostenfrei von Shelly zur Verfügung gestellt. Die Meinungen und Ansichten in diesem Beitrag sind meine eigenen und wurden nicht durch die Zusammenarbeit beeinflusst. Ich danke Shelly für die Bereitstellung des Produkts, was es mir ermöglicht hat, dieses Review zu erstellen.

Inhaltsverzeichnis

  • Technische Daten des Shelly Plus 1PM Mini
  • Bezug
    • Lieferumfang
  • Schaltung mit dem Shelly Plus 1PM Mini
    • Schritt 1 – Anschluss des Shelly Mini an einer Steckdose
    • Schritt 2 – Verbinden mit dem Shelly Plus 1PM Mini über Webfrontend
    • Anzeige der Strom / Spannungsaufnahme von Verbraucher im Webfrontend
  • Einrichten des Shelly Plus 1PM Mini in der Shelly Smart Control App


Das Vorgängermodell, den Shelly PM habe ich dir bereits im Beitrag Shelly 1 #4 – Shelly 1 PM vorgestellt. Dieser kommt mit lediglich nur mit einer WiFi Schnittstelle daher, aber hat zusätzlich eine Schnittstelle für ein Addon, mit welchem du Sensoren verbinden kannst.

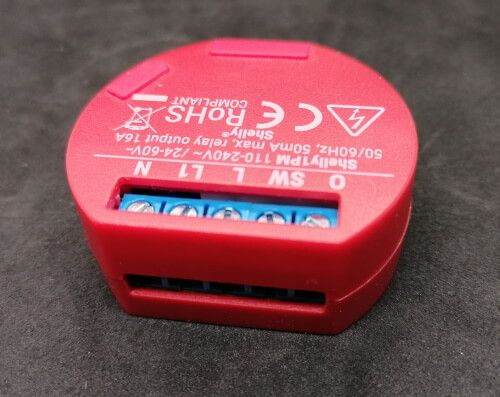

Shelly 1 PM - Vorderseite
Shelly 1 PM – Vorderseite
Shelly 1 PM

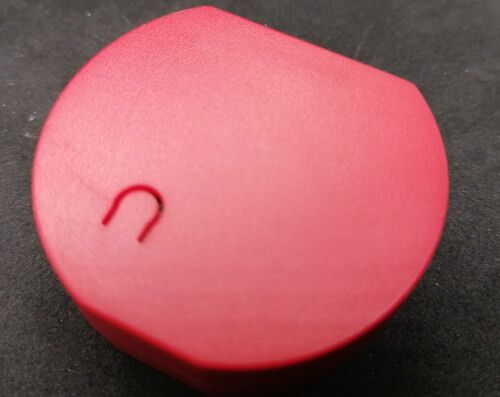

Shelly 1 PM - Rückseite
Shelly 1 PM – Rückseite

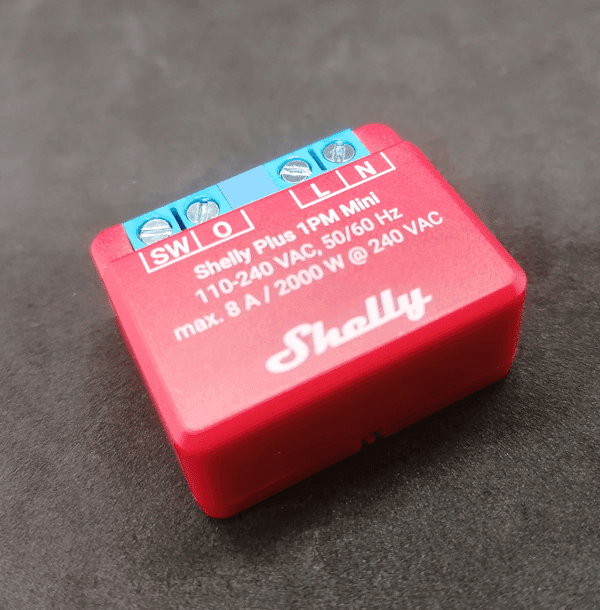

Technische Daten des Shelly Plus 1PM Mini

Kommen wir zunächst zu den technischen Daten:

EigenschaftenBeschreibung
Größe (HxBxT)Kompakte Abmessungen von 29x34x16 ±0.5 mm.
GewichtLeichtgewicht mit einem Gewicht von 18 ±1 g.
MontageEinfache Wandmontage möglich.
Schraubklemmen max. DrehmomentGeeignet für Schraubklemmen mit einem maximalen Drehmoment von 0.4 Nm / 3.5 lbin.
Querschnitt des LeitersUnterstützt Leiter mit einem Querschnitt von 0.5 bis 1,5 mm² / 20 bis 16 AWG.
Länge des abisolierten LeitersErfordert eine Länge des abisolierten Leiters von 5 bis 6 mm / 0.20 bis 0.24 in.
Material des GehäusesRobustes Gehäuse aus Kunststoff in auffälliger roter Farbe.
UMGEBUNG
UmgebungstemperaturBetriebstemperaturbereich von -20 °C bis 40 °C.
LuftfeuchtigkeitUnterstützt Luftfeuchtigkeitsbereiche von 30 % bis 70 % RH.
Max. HöheGeeignet für den Betrieb in Höhen bis zu 2000 m über dem Meeresspiegel.
ANSCHLUSS
StromversorgungAkzeptiert Stromversorgung im Bereich von 110 – 240 VAC / 24 – 30 VDC.
RelaisEinpoliges Relais mit µ-Kontakt und NO-Kontakt.
Externer SchutzExterner Schutz mit 10 A, Auslösecharakteristik B oder C, 6 kA Unterbrechungsleistung, Energiebgrenzungsklasse 3.
Eigenverbrauch des GerätsGeringer Eigenverbrauch von weniger als 1.2 W.
NENNWERTE DER AUSGANGSKREISE
Max. Schaltspannung ACUnterstützt eine maximale Schaltspannung von 240 V AC.
Max. Schaltspannung DCN/A (Nicht zutreffend für Gleichstromschaltungen).
Max. Schaltstrom ACKann bis zu 8 A Wechselstrom schalten.
Max. Schaltstrom DCN/A (Nicht zutreffend für Gleichstromschaltungen).
Max. Schaltleistung ACBeeindruckende maximale Schaltleistung von 2000 W.
LeistungsmessungIntegrierte Leistungsmessungsfunktion für präzise Energieüberwachung.
Spannungsschutz / AbschaltungBietet Spannungsschutz und Abschaltungsfunktionen.
Stromschutz / AbschaltungVerfügt über Stromschutz und Abschaltungsfunktionen.
Max. Leistungsschutz / AbschaltungUnterstützt maximale Leistungsschutz- und Abschaltungsfunktionen.
SENSOREN, MESSGERÄTE
Interner TemperatursensorEnthält einen internen Temperatursensor.
KONNEKTIVITÄT
RF bandArbeitet im RF-Band von 2400 bis 2495 MHz.
Max. RF powerSendeleistung von weniger als 20 dBm.
WLAN ProtokollUnterstützt das WLAN-Protokoll 802.11 b/g/n.
WLAN ReichweiteWLAN-Reichweite von bis zu 30 m in Innenräumen und 50 m im Freien (abhängig von lokalen Gegebenheiten).
Bluetooth ProtokollVerwendet das Bluetooth-Protokoll 4.2.
Bluetooth ReichweiteBluetooth-Reichweite von bis zu 10 m in Innenräumen und 30 m im Freien (abhängig von lokalen Gegebenheiten).
MCU
CPUAusgestattet mit einem schnellen ESP32-C3-Prozessor.
FlashFlash-Speicher mit 4 MB Kapazität.
FIRMWARE FÄHIGKEITEN
ZeitpläneUnterstützt bis zu 20 Zeitpläne.
Webhooks (URL Aktionen)Erlaubt 20 Webhooks mit jeweils 5 URLs pro Hook.
MQTTIntegrierte MQTT-Unterstützung.
UPDUPD-Protokoll wird unterstützt.
ScriptingErlaubt das Ausführen von Skripten.

Bezug

Wenn du dir den kleinen Shelly Plus 1PM Mini besorgen möchtest, dann findest du diesen für derzeit 16,07 € im offiziellen Shop (zzgl. Versandkosten).

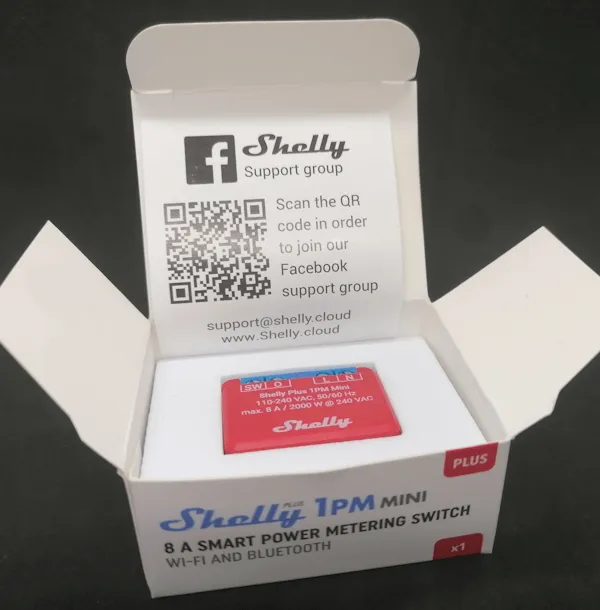

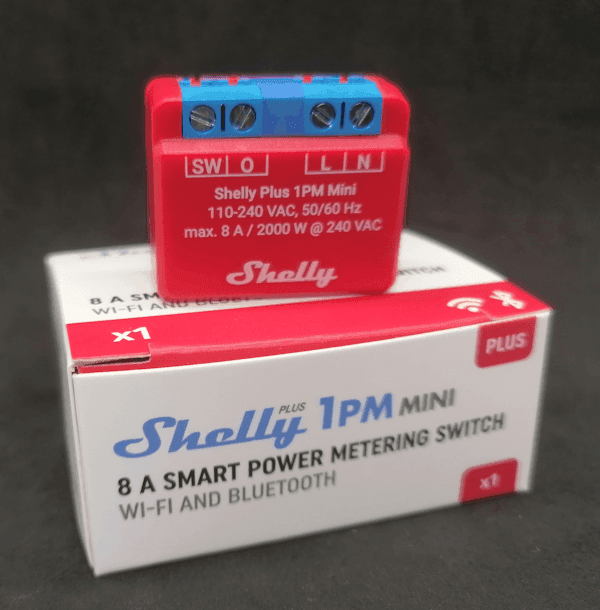

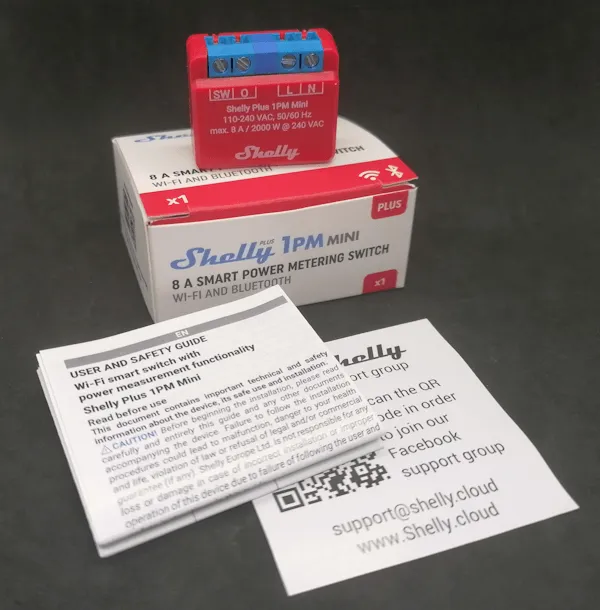

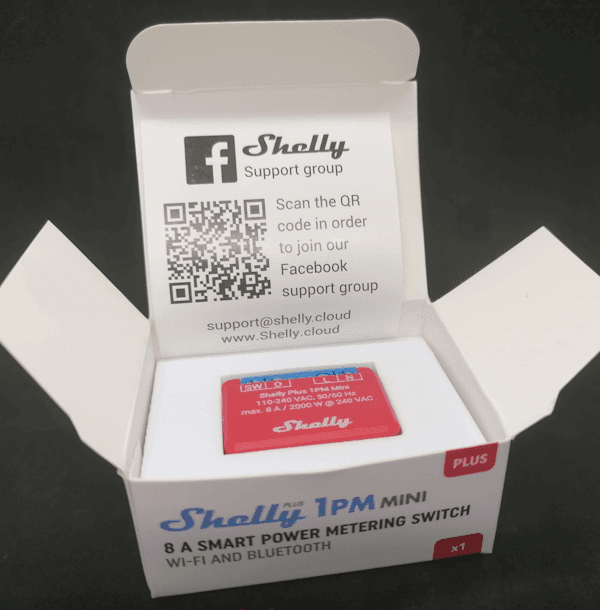

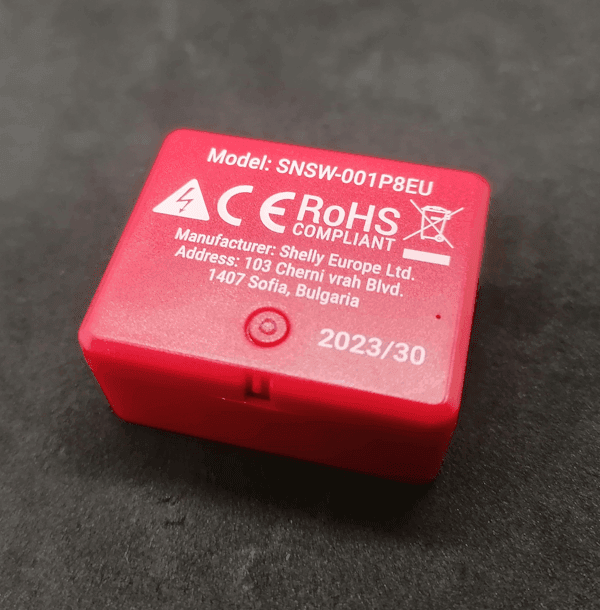

Lieferumfang

Zum Lieferumfang gehört lediglich das Gerät sowie eine Anleitung in mehreren Sprachen, wie du diesen einrichtest.

Schaltung mit dem Shelly Plus 1PM Mini

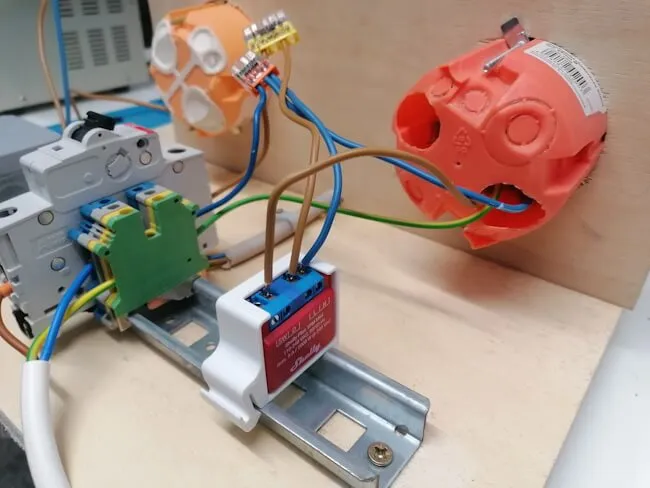

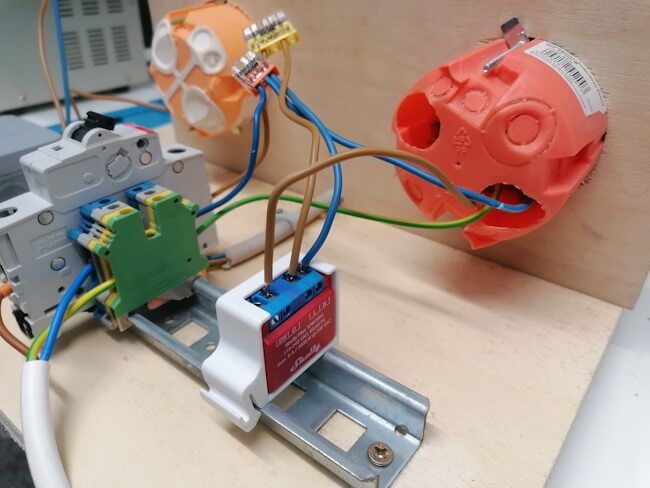

Im Nachfolgenden möchte ich eine kleine Schaltung mit diesem aufbauen. Dazu nutze ich wieder mein kleines Brett, welches du ggf. bereits aus vergangenen Beiträgen kennst.

Hier habe ich eine kleine Hutschiene sowie zwei Unterputzdosen verbaut in welche ich wahlweise einen Schalter und eine Steckdose verbauen kann. Zusätzlich noch einen Verbraucher in Form einer Lampe.

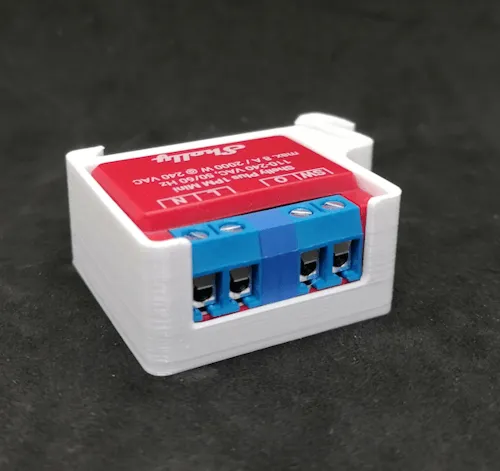

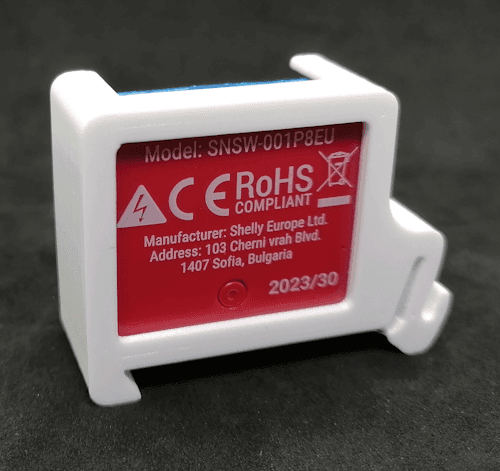

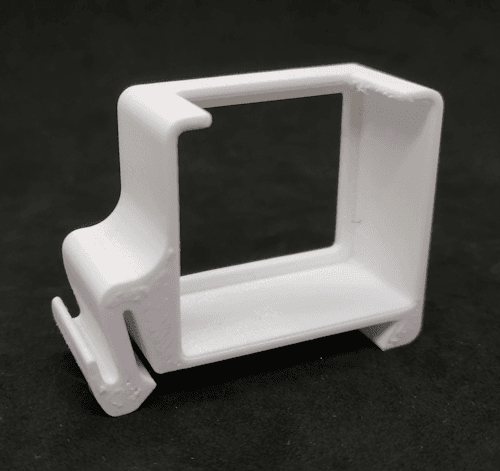

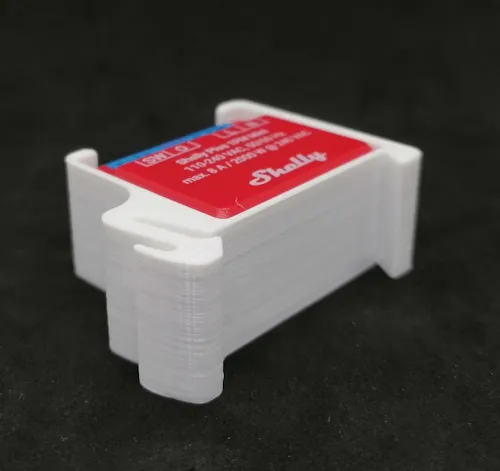

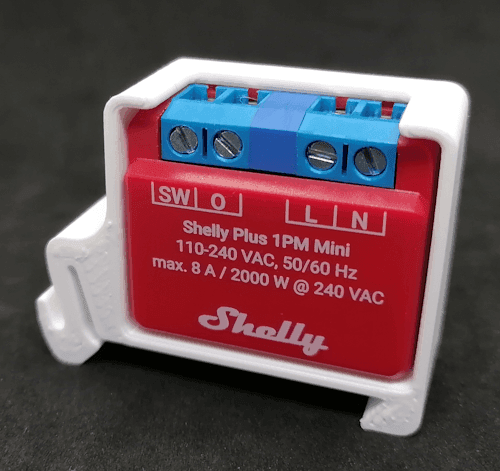

Für den Shelly Mini findest du unter https://shellyparts.de/products/single-hutschienenhalter-fur-shelly-plus-mini passende Hutschienenadapter in 0°, 45° und 90° Winkel. Ich habe mir diesen in 0° und in der Farbe Weiß gekauft. Der kleine Shelly Mini passt dort passgenau rein.

Schritt 1 – Anschluss des Shelly Mini an einer Steckdose

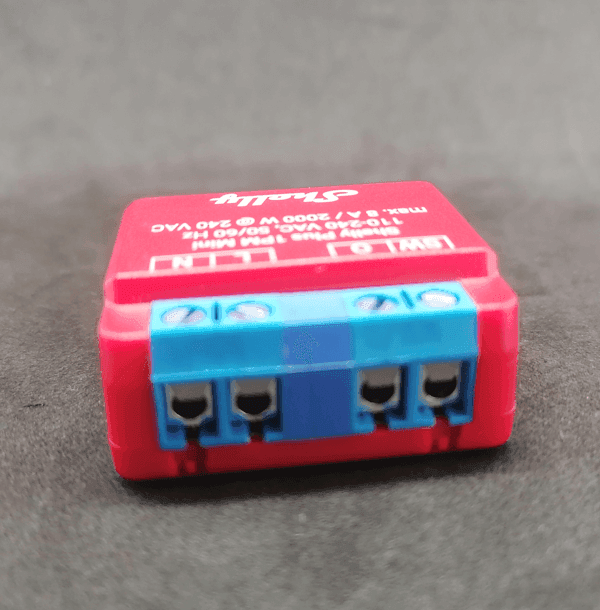

Der Shelly Mini verfügt über ein Relais, welches wir über die Shelly Smart Control App / oder dm Webfrontend des Gerätes ein und ausschalten können. Hier haben wir lediglich einen Schraubanschluss zur Verfügung, welcher mit „O“ für Output / Ausgang beschriftet ist.

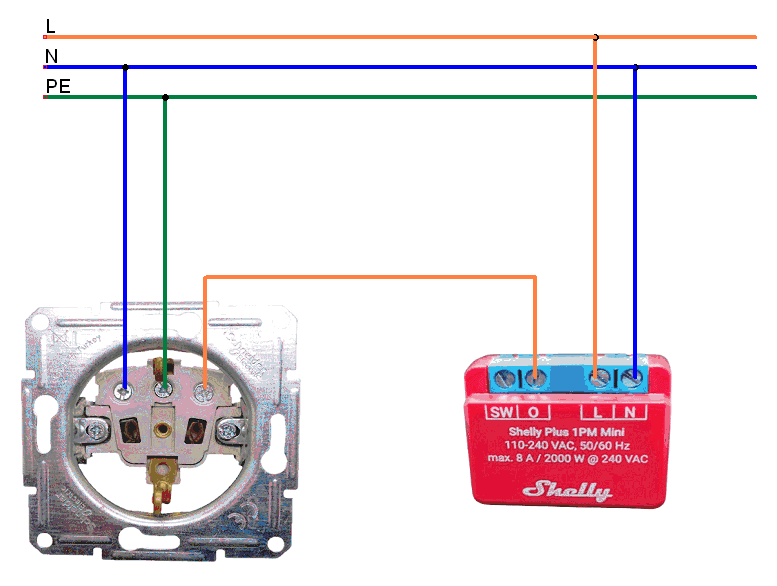

Schaltung - Shelly Plus 1PM Mini mit Steckdose
Schaltung – Shelly Plus 1PM Mini mit Steckdose

Schritt 2 – Verbinden mit dem Shelly Plus 1PM Mini über Webfrontend

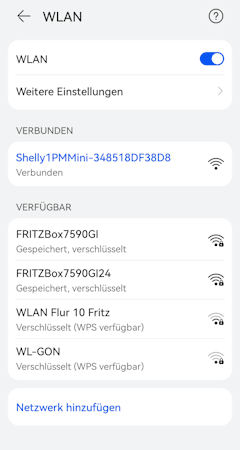

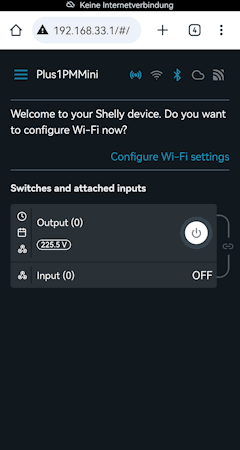

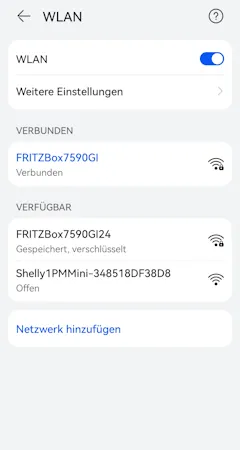

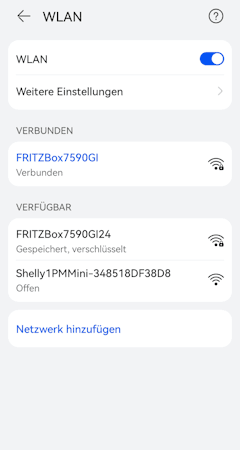

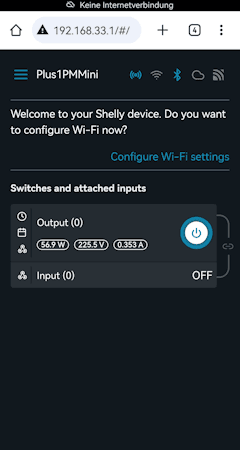

Der kleine Shelly Mini verfügt wie jeder andere Shelly auch über ein kleines Webfrontend, diesen sehen wir, sobald das Gerät über Strom versorgt wird. Wenn wir uns zu diesem verbunden haben, dann können wir über die IpAdresse 192.168.33.1 die Seite erreichen und dort das Relais ein / ausschalten.

Anzeige der Strom / Spannungsaufnahme von Verbraucher im Webfrontend

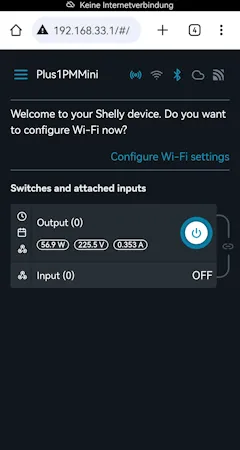

Wenn das Relais aktiviert wird, dann können wir die Daten von dem Strom und der Leistungsaufnahme ablesen.

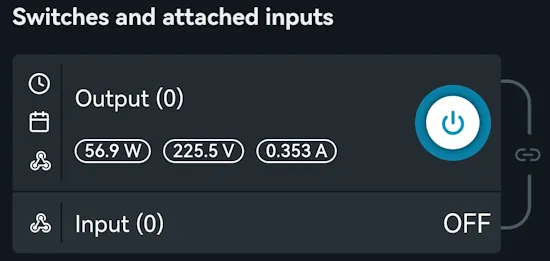

Shelly Plus 1PM Mini - Webfrontend, Anzeige der Strom & Leistungsaufnahme von Verbraucher
Shelly Plus 1PM Mini – Webfrontend, Anzeige der Strom & Leistungsaufnahme von Verbraucher

Mit einer Verbindung zur ShellyCloud können wir dann diese Daten in einem Diagramm grafisch visualisieren.

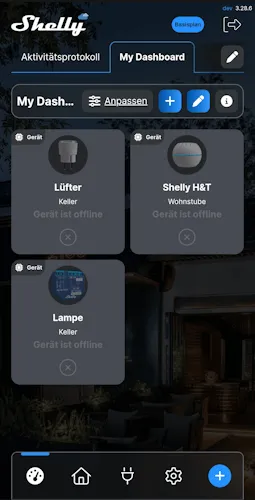

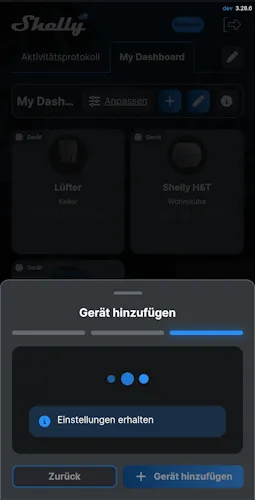

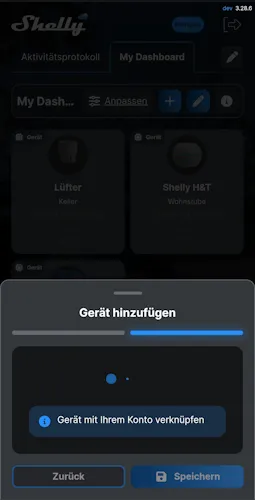

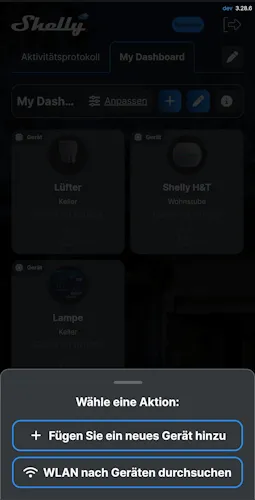

Einrichten des Shelly Plus 1PM Mini in der Shelly Smart Control App

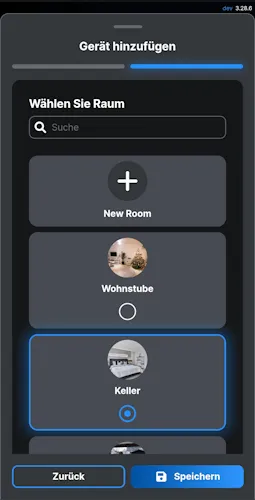

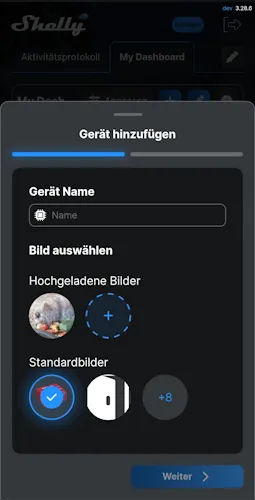

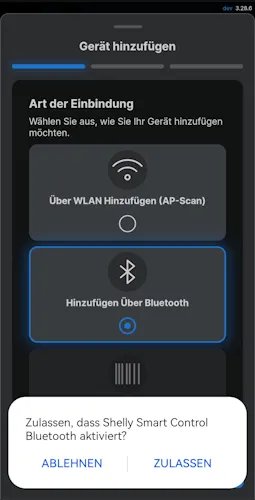

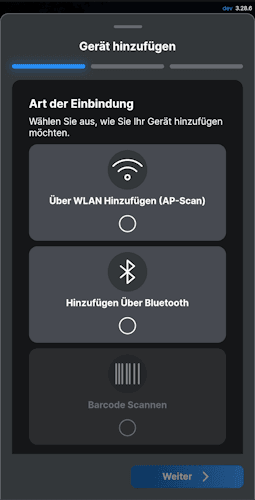

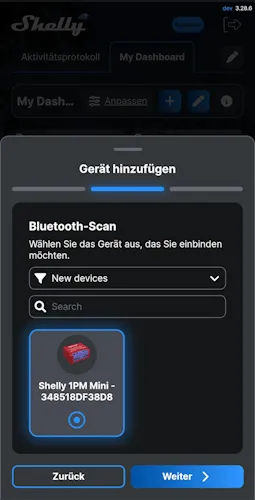

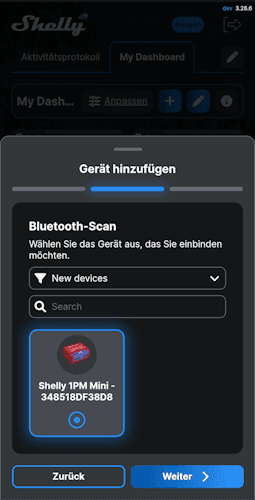

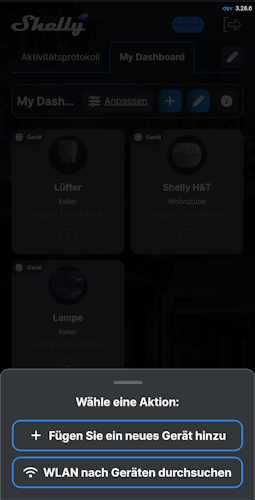

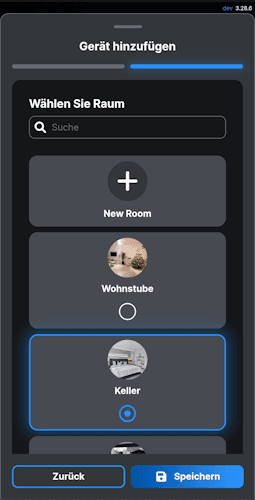

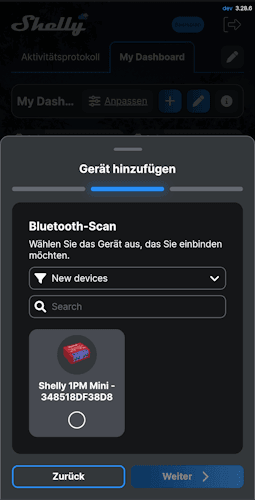

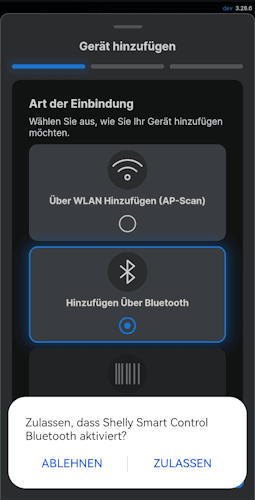

Im letzten Abschnitt möchte ich dir nun zeigen, wie du dein Gerät in der Shelly Smart Control App einrichten kannst. Dieses ist durch die vorhandene Bluetoothschnittstelle sehr einfach, und wie du gleich sehen wirst in wenigen Schritten erledigt.

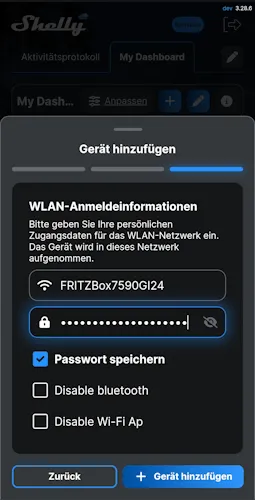

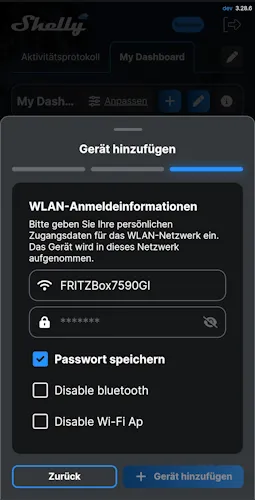

Wichtig ist, dass du deinen Shelly mit einem 2.4 GHz WiFi-Netzwerk verbindest, in meinem Fall wurde das 5 GHz Netzwerk von meinem Handy vorgeschlagen, dieses musste ich dann manuell anpassen.

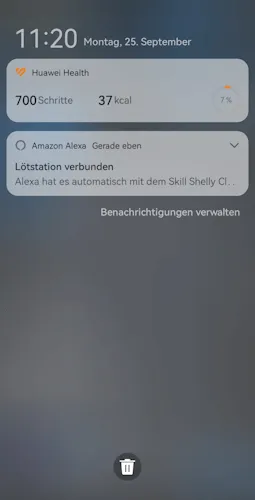

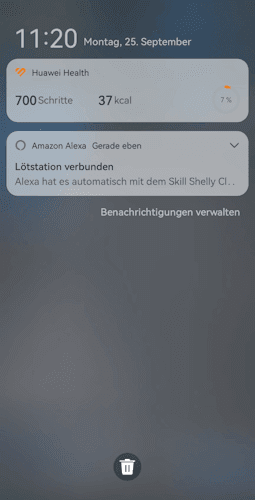

Zusätzlich wurde das Gerät auch noch von Amazon Alexa erkannt und somit kann ich diesen wie auch die anderen Shelly-Geräte per Sprache steuern.

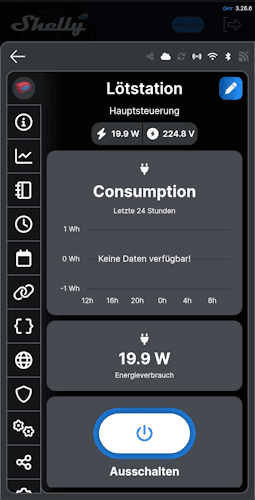

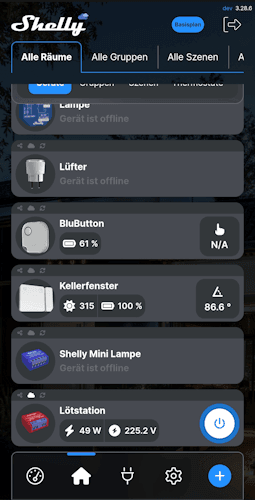

In der Übersicht sehen wir jetzt das neue Gerät und wenn wir dieses aktivieren auch gleich die Daten der Leistungsaufnahme. Hier fehlen leider die Daten der Stromaufnahme (Ampere) welche wir zuvor im Webfrontend gesehen haben. Wenn wir auf dein Eintrag tippen, dann sehen wir in der Detailansicht ein Diagramm mit den Daten der vergangenen Messungen (in meinem Fall noch leer, da ich dieses gerade erst eingebunden habe).

2 thoughts on “Intelligente Stromüberwachung mit dem Shelly Plus 1PM Mini”

  1. Ronald Becker sagt:
    6. November 2023 um 15:48 Uhr

    https://draeger-it.blog/wp-content/uploads/2023/09/Schaltung_ShellyPlus1PMMini_Steckdose.png
    Hi
    Habe ich so angeschlossen; Steckdose über die App ein/ausschaltbar aber wenn ein Verbraucher angeschlossen/eingesteckt ist (Waschmaschiene ) , keine Funktion der Maschiene!!! An der Steckdose liegen aber 230V an ( gemessen mit Duspol) ?? Was läuft da schief??

    Antworten
    1. Stefan Draeger sagt:
      6. November 2023 um 16:47 Uhr

      Hi,

      hast du mal einen anderen Verbraucher angeschlossen?
      Ggf. startet deine WM mit zu viel Last sodass der kleine Shelly abschaltet.

      Gruß, Stefan

      Antworten
