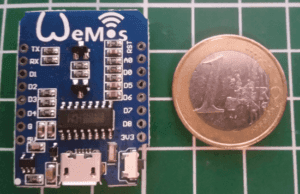

Den Wemos D1 habe ich bereits im Tutorial WEMOS D1 – Arduino UNO kompatibles Board mit ESP8266 Chip genauer angeschaut, nun möchte ich den kleinen “Bruder” vorstellen. Der Wemos D1 Mini hat denselben Chip jedoch bedingt durch die kleinere Bauform auch weniger PINs für Ein- / Ausgänge.

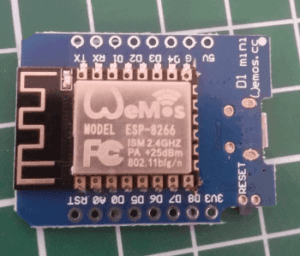

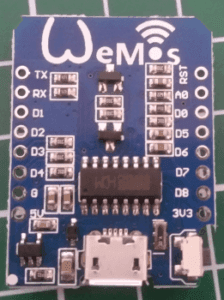

Auf der Unterseite des Wemos D1 befindet sich der Mini USB-Anschluss und der Reset-Taster (welcher jedoch von der Seite aus betätigt werden kann)
Spezifikation
| Länge | 34,2 mm |
| Breite | 25,6 mm |
| Gewicht | 10 g |
| Flash Speicher | 4 Mbyte |
| CPU Taktgeschwindigkeit | 80 MHz / 160 MHz |
| Betriebsspannung | 3.3 V |
| max. Stromstärke pro I/O Pin | 20 mA |
| max. Stromstärke für die 3.3 V Versorgung | 50 mA |
| digitale Eingänge / Ausgänge | 11 |
| digitale PWM Ausgänge | 11 |
| analoge Eingänge / Ausgänge | 1 |
Da der Wemos D1 Mini auch “nur” über einer analogen PIN verfügt, jedoch über 11 PWM schränkt das die zu verwendeten Shields & Module ein. Es gibt jedoch auch spezielle Shields welche man auf den Wemos D1 Mini stapeln kann, dieses ist möglich da die PINs D1 & D2 (SDA, SCL) mehrere Sensoren & Aktoren parallel betreiben können.
Eine Suche bei Bsp. eBay* spuckt hier einige Shields & Module aus.
Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!
In einem aktuellen Projekt verwende ich den Wemos D1 Mini bereits.
Da der Wemos D1 nur unwesentlich vom D1 Mini abweicht, spare ich hier mal ein Beispiel und möchte auf das neue Projekt dann später verlinken.
Fortsetzung folgt……
Eingangsspannung 7 bis 12V?
Der RT9013 ist mit Vin von max 5,5V angegeben.
Hi,
wir haben wohl beide Recht, denn die Eingangsspannung ist laut Spezifikation 7-12V der Spannungswandler ist von 5V auf 3,3V.
Gruß,
Stefan Draeger
Hallo Stefan,
also wo kann ich nun 12 Volt zum Betrieb des WeMos anlegen?
Hast Du das schon einmal getan?
Ich sehe hier nur die PINs 5V und 3.3V.
Welchen Spannungswandler meinst DU?
Gruß
Wolfgang
Hi,
der Wemos D1 Mini verfügt leider nicht über einen separaten Vin Pin. Die Pins 5V und 3.3V sind Pins welche dir die entsprechende Spannung liefern. Es gibt jedoch ein einfaches Battery Shield für den Wemos D1 Mini welches dein Problem löst. Dieses Shield hat ein USB Anschluß für Power-In sowie einen Anschluß für eine LiPo Batterie.
Gruß,
Stefan Draeger
Hallo Stefan,
Du solltest Deinen Blogbeitrag meiner Meinung nach korrigieren oder löschen.
Es wird bei Google-Suchen nach dem Versorgungsspannungsbereich des D1 mini hochrangig gefunden und enthält definitiv Angaben, mit denen der D1 stirbt.
Der D1 Mini verwendet einen RT9013 (https://www.richtek.com/assets/product_file/RT9013/DS9013-10.pdf).
Der darf mit max. (!) 6 Volt bekommen. Vorgesehen ist er für 2,2 bis 5,5 Volt. Ein Bereich von 7 bis 12 Volt ist nirgends beschrieben.
Gruß Jörg
Hallo Jörg,
vielen Dank für deinen Hinweis, ich habe den Beitrag angepasst.
Gruß,
Stefan
