M5StickC mit Temperatur & Luftfeuchtigkeit & Luftdruck Sensor (ENV HAT)

In diesem Beitrag möchte ich dir den ENV HAT Sensor für das messen der Temperatur, Luftfeuchtigkeit und Luftdruck am M5StickC vorstellen.

Bezug

Der ENV HAT war Bestandteil eines Dreierpacks mit dem PIR Sensor (Bewegungssensor), SPK – Speaker und natürlich dem ENV HAT. Das Pack hat auf amazon.com knapp 19€ gekostet und war da ich Prime Kunde bin inkl. Versandkosten und innerhalb von wenigen Tagen bei mir. Du kannst den Sensor aber auch einzeln für 7,5€ auf amazon.de erwerben.

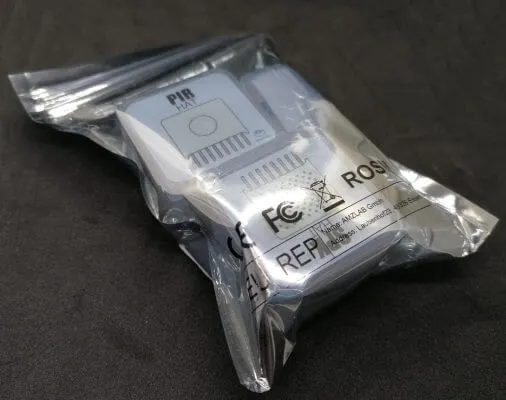

Dreierpack mit PIR Sensor, SPK HAT und ENV HAT
Dreierpack mit PIR Sensor, SPK HAT und ENV HAT

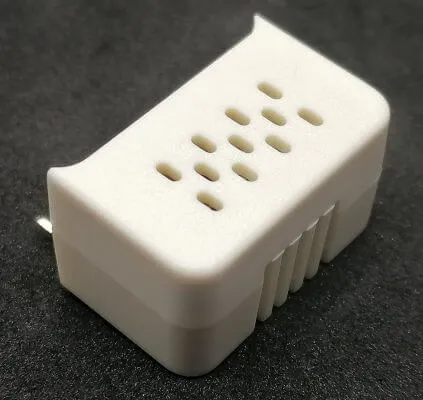

technische Daten des ENV HAT Sensors für den M5StickC

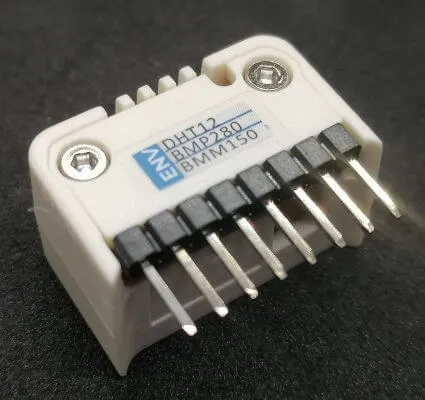

Auf dem ENV HAT sind folgende 3 Sensoren verbaut:

  • DHT12,
  • BMP280,
  • BMM150

Die Sensoren haben folgende technische Daten

  • Temperatur (DHT12):
    • Messbereich: -20°C ~ 60 ℃
    • Messgenauigkeit: ± 0,2 ℃
  • Luftfeuchtigkeit (BMM150):
    • Messbereich: 20% ~ 95%
    • Messgenauigkeit: 0,1%
  • Luftdruck (BMP280):
    • Messbereich: 300hPa ~ 1100 hPa
    • Messgenauigkeit: ± 1hPa

Der BMP280 & BMM150 sind beide Bosch Sensoren und du findest ein auf der Seite von Bosch Sensortec jeweils eine sehr gute und vor allem ausführliche Erläuterung zu diesen.

Anschluss & Pinput

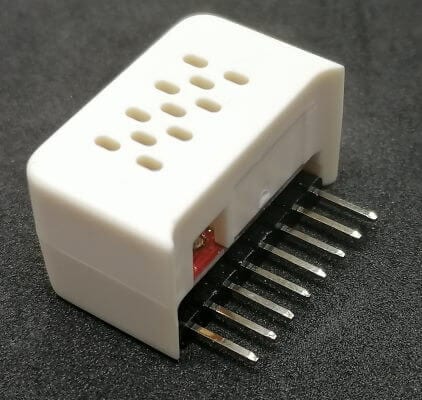

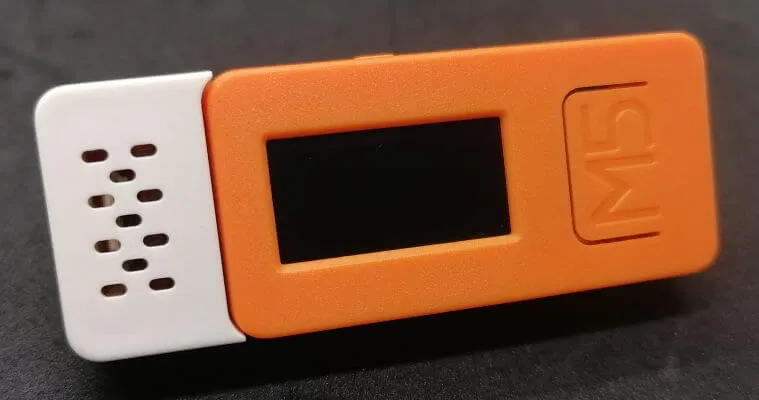

Der Anschluss des ENV HAT erfolgt über eine 8 PIN Stiftleiste welche an den M5StickC gesteckt werden.

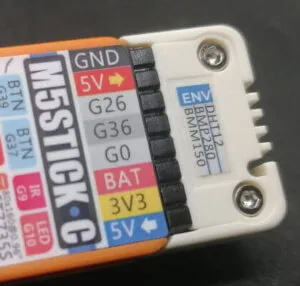

Pinout des ENV HAT

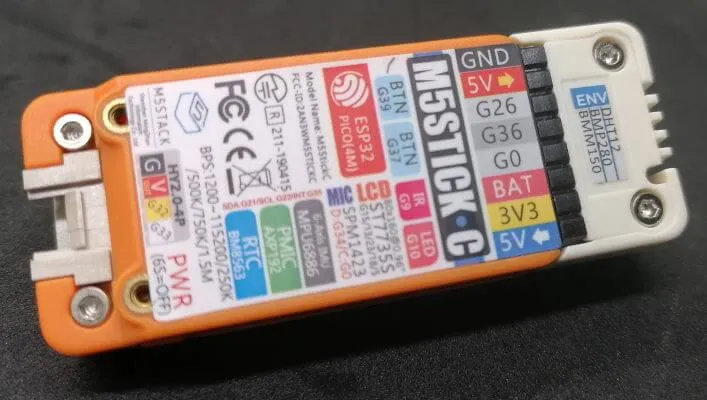

Eine Beschriftung des Pinouts findest du auf der Rückseite des M5StickC.

Pinout des ENV HAT
Pinout des ENV HAT

Beispiele

Den M5StickC habe ich bereits in den Beiträgen

vorgestellt.

Im Beitrag xyz habe ich dir bereits die Software UI Flow vorgestellt und gezeigt wie man den ATOM Matrix programmiert. In den nächsten Beispielen möchte ich dir nun zeigen wie du die verschiedenen Messergebnisse auf dem Display anzeigen lassen kannst.

Anzeigen der Temperatur, Luftfeuchtigkeit und Luftdruck

Programmieren des ENV HAT mit UI Flow für den M5StickC
Dieses Video ansehen auf YouTube.



Programm

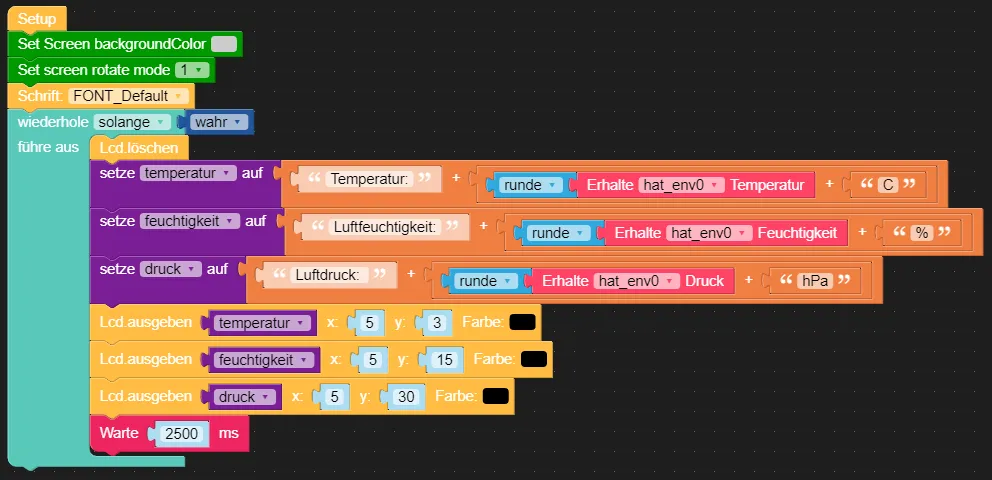

Programm zum Anzeigen der Daten des ENV HAT auf dem Display des M5StickC
Programm zum Anzeigen der Daten des ENV HAT auf dem Display des M5StickC

Ausgabe auf dem Bildschirm

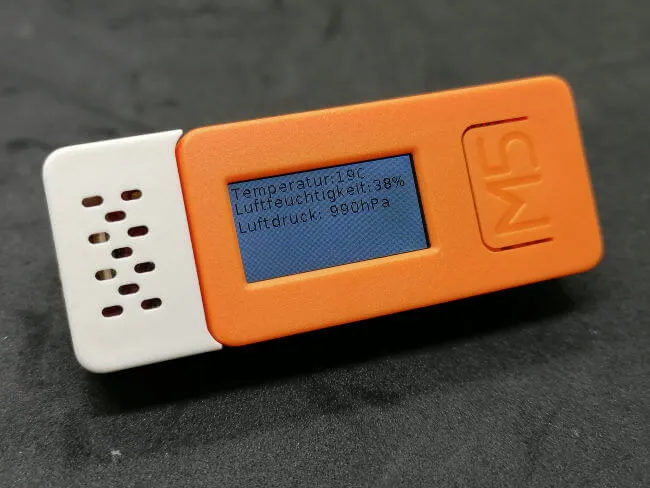

Ausgabe der Daten des ENV HAT auf dem Display des M5StickC
Ausgabe der Daten des ENV HAT auf dem Display des M5StickC

Der Text ist natürlich recht klein, kann aber durch das gute Display abgelesen werden.

erweitertes Programm

Wir können natürlich alternativ den Taster nutzen und durch die Messwerte „steppen“, und genau das wollen wir im nächsten Beispiel machen.

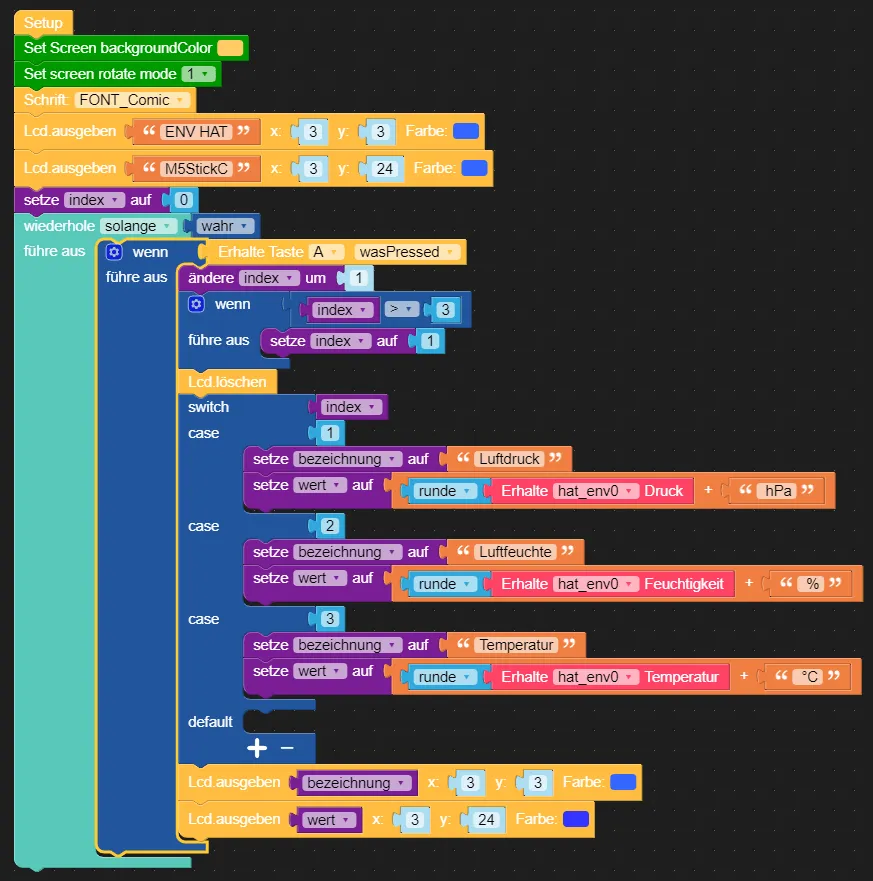

erweitertes Programm zum Anzeigen der Messwerte des ENV HAT auf dem M5StickC
erweitertes Programm zum Anzeigen der Messwerte des ENV HAT auf dem M5StickC

Video



Download

Hier nun das fertige Programm zum einfachen download.
