Arduino Leonardo – Übersicht

Veröffentlicht am 3. September 20172. Mai 2023 von Stefan Draeger

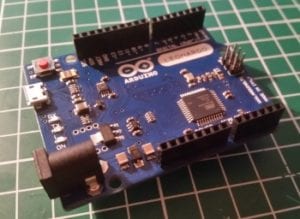

Der Arduino Leonardo ist von den Maßen her mit dem Arduino UNO gleich, einzig die Technik (und darauf kommt es ja auch an) ist deutlich verbessert.

Arduino Leonardo
Arduino Leonardo

Inhaltsverzeichnis

  • Anschlüsse des Arduino Leonardos
    • Stromversorgung
  • Spezifikation
  • Beispiele
    • Beispiel 1 – Tastatureingaben simulieren
      • Quellcode
      • Video
      • Troubleshooting
        • Bibliothek „Keyboard.h“ nicht gefunden

Anschlüsse des Arduino Leonardos

Der Arduino Leonardo verfügt über einen Micro-USB-Anschluss für die Verbindung zum Computer und eine 2,1 mm „Center Positiv“ Strombuchse.

Anschlüsse des Arduino Leonardo
Anschlüsse des Arduino Leonardo

Stromversorgung

Wie auch der Arduino UNO verfügt der Leonardo über einen internen Spannungswandler. Somit ist dieser mit einer Spannung von 7 bis 12V zu betreiben.

Spezifikation

Länge68,6 mm
Breite53,4 mm
Gewicht20 g
Flash Speicher32 KB
(von denen 4 KB für den Bootloader reserviert sind)
SRAM2,5 KB
EEPROM1 KB
CPU Taktgeschwindigkeit16 MHz
Betriebsspannung5 V
Eingangsspannung7 bis 12 V (bevorzugt)
minimale Eingangsspannung6 V
maximale Eingangsspannung20 V
max. Stromstärke pro I/O Pin20 mA
max. Stromstärke für die
3.3 V Versorgung
50 mA
digitale Eingänge / Ausgänge20
digitale PWM Ausgänge7
analoge Eingänge / Ausgänge12

Beispiele

Der Arduino Leonardo kann Maus & Tastatur Eingaben simulieren. Dieses möchte ich nun in einem kleinen Beispiel zeigen:

Beispiel 1 – Tastatureingaben simulieren

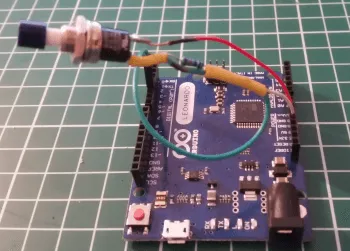

Arduino Leonardo - Taster mit Pull Down Widerstand für die Simulation von Tastatureingaben.
Arduino Leonardo – Taster mit Pull Down Widerstand für die Simulation von Tastatureingaben.

In einem kleinen Beispiel möchte ich nun durch einen Pull Down Widerstand ein Event auslösen, welches in einem Texteditor einen Text eingibt.

Das Beispiel habe ich von der Seite https://www.arduino.cc/en/Tutorial/KeyboardMessage geladen und etwas modifiziert.

Quellcode

#include <Keyboard.h>

const int buttonPin = 4;          // Eingangs PIN für den Taster
int previousButtonState = HIGH;   // Status des Tasters
int counter = 0;                  // Zähler für die Anzahl der Eingaben des Tasters

void setup() {
  pinMode(buttonPin, INPUT);
  Keyboard.begin();
}

void loop() {
  int buttonState = digitalRead(buttonPin);
  if ((buttonState != previousButtonState) && (buttonState == HIGH)) {
    Keyboard.print("Der Taster wurde ");
    Keyboard.print(++counter);
    Keyboard.println(" mal gedrueckt.");

    Keyboard.press_iso();
  }
  previousButtonState = buttonState;
  delay(350);
}

Da die Bibliothek „Keyboard“ für das amerikanische Layout ausgelegt ist, sind die Umlaute nicht enthalten, sowie sind die Tasten x & y vertauscht, auch sind verschiedene Sonderzeichen nicht an der gleichen Stelle.

Für den Zeilenumbruch habe ich in dem Beispiel einfach den Befehl für das Drücken & loslassen der Enter / Return Taste (176) verwendet. Eine Liste mit gültigen Codes für die Sondertasten findest du unter

https://www.arduino.cc/reference/en/language/functions/usb/keyboard/keyboardmodifiers/

Video

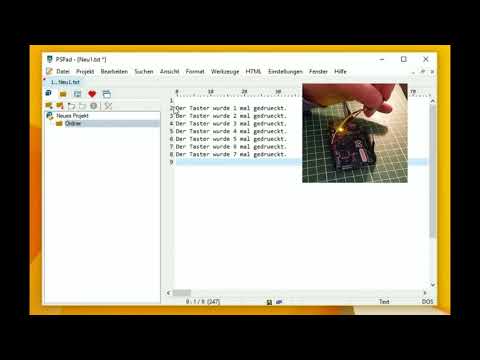

In diesem Video zeige ich in einem geöffneten Texteditor, dass beim Betätigen des Tasters ein Text eingegeben wird.

Arduino Leonardo - Keyboard simulation
Dieses Video auf YouTube ansehen.

Da in dem Sketch eine kleine Pause von 350ms. eingebaut ist, wird nicht jeder Tastendruck erkannt. Hier muss noch etwas an der Pause „geschraubt“ werden. Sollte man diese jedoch weglassen so kommt es zum anderen Fall das dann zu viele Tastendrucke erkannt werden.

Troubleshooting

Bibliothek „Keyboard.h“ nicht gefunden

Wenn beim Kompilieren des Sketches die Fehlermeldung ausgegeben wird.

'Keyboard' nicht gefunden. Beinhaltet Ihr Sketch die Zeile '#include <Keyboard.h>'?

So liegt es wahrscheinlich daran, dass nicht das korrekte Board gewählt wurde. Zur Lösung also bitte das Board „Arduino Leonardo“ in der IDE auswählen.
