Raspberry Pi Pico Pinout: Eine ausführliche Übersicht

Posted on 13. Oktober 202311. Oktober 2023 by Stefan Draeger

Der Raspberry Pi Pico hat eine bemerkenswerte Historie und ist seit mehreren Jahren auf dem Markt. Ab Juli 2022 wurde er sogar mit integriertem WiFi ausgestattet, und in diesem Jahr kam die Bluetooth-Funktion hinzu. Trotz dieser Hardware-Upgrades bleibt eines konstant: das Pinout. In diesem Artikel werde ich detailliert auf das Pinout des Raspberry Pi Pico eingehen und es ausführlich erklären.

Der Raspberry Pi Pico (im nachfolgenden einfach nur als Pi Pico bezeichnet) verfügt über 40 Pins, an welchen diversen Funktionen anliegen.

Inhaltsverzeichnis

  • Pinout des Raspberry Pi Pico
    • GPIOs
    • ADCx Pins
    • Stromversorgung von externen Sensoren / Aktoren
    • Stromversorgung des Pi Pico
    • Pins zum Ein-Ausschalten und RESET des Pi Pico
  • Anlegen einer externen Spannungsversorgung an den Raspberry Pi Pico via VSYS
  • Neustarten des Pi Pico mit einem Taster über Pin RUN

Pinout des Raspberry Pi Pico

Hier nun zunächst das Pinout des Pi Pico.

Pinout des Raspberry PI Pico
Pinout des Raspberry PI Pico

GPIOs

Die Pins, welche in der Grafik mit GP gekennzeichnet sind, dienen als Ein- und Ausgang. Du findest an deinem Pi Pico von GP0 bis GP28 wobei die Pin GP 23,24,25 und 29 extern nicht verfügbar sind.

ADCx Pins

Zusätzlich findest du noch drei Pins, welche mit ADCx gekennzeichnet sind. Diese Pins sind an einen Analog-Digital-Wandler angeschlossen und somit dienen diese als Analog-IN.

Stromversorgung von externen Sensoren / Aktoren

Für die Stromversorgung hast du am Pi Pico acht GND Pins sowie einen 3.3V (3V3(OUT)) Pin und einen 5V Pin (VBUS) zur Verfügung. Über diese beiden Pins kannst du externe Sensoren und Aktoren mit Spannung versorgen, jedoch musst du beachten, dass maximal 300 mA am 3V3(OUT) Pin anliegen dürfen.

Stromversorgung des Pi Pico

Der Pi Pico kann über die Micro-USB Schnittstelle mit Strom versorgt werden, oder aber auch über den Pin VSYS.

An den Pin VSYS kannst du eine Spannung zwischen 1,8 V und 5,5 V anlegen. Jedoch kannst du dann den zuvor genannten Pin VBUS welcher eigentlich 5 V liefert nicht mehr benutzen!

Pins zum Ein-Ausschalten und RESET des Pi Pico

Wenn du den Pin 3V3_EN mit GND verbindest, dann wird der Mikrocontroller ausgeschaltet. Um an deinem Pi Pico einen RESET durchzuführen, musst du lediglich den Pin RUN mit GND verbinden.

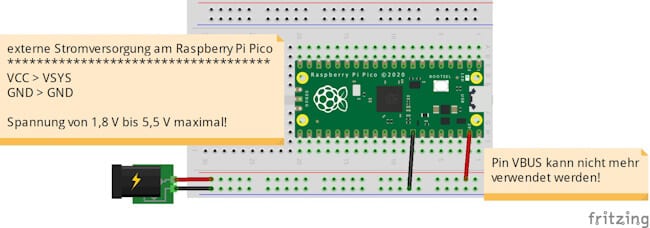

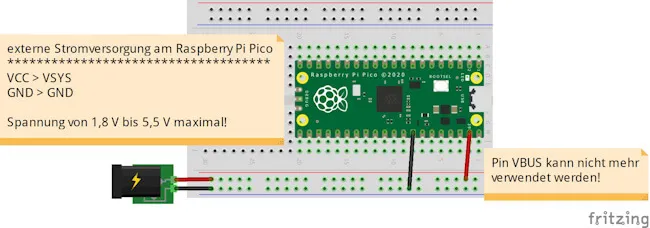

Anlegen einer externen Spannungsversorgung an den Raspberry Pi Pico via VSYS

Über den Pin VSYS kannst du wie erwähnt eine externe Stromversorgung anschließen, diese darf lediglich zwischen 1,8 V und maximal 5,5 V liegen.

Neustarten des Pi Pico mit einem Taster über Pin RUN

Wenn du deinen Pi Pico neu starten möchtest, dann musst du dir einen kleinen Taster zwischen GND und RUN schalten. Denn der Mikrocontroller verfügt leider über keinen eigenen RESET Taster, wie es andere Mikrocontroller hat.

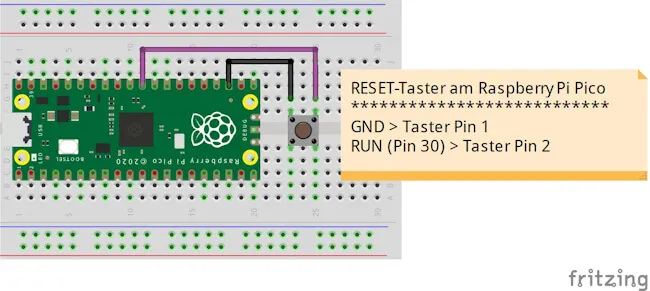

Schaltung - Raspberry Pi Pico mit RESET Taster
Schaltung – Raspberry Pi Pico mit RESET Taster
