Vorstellung – Wemos D1 Mini V4

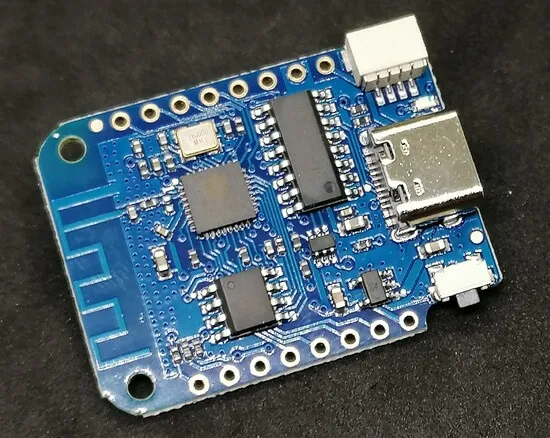

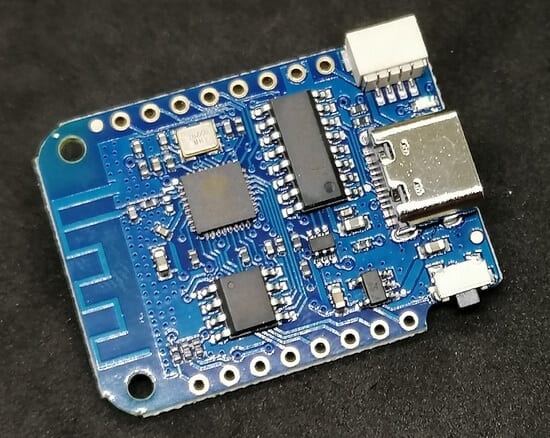

In diesem Beitrag möchte ich dir den Mikrocontroller Wemos D1 Mini in der neuen Version V4 vorstellen.

Vorstellung - Wemos D1 Mini V4
Vorstellung – Wemos D1 Mini V4

Den Mikrocontroller Wemos D1 Mini habe ich dir bereits in diversen Beiträgen vorgestellt und mit dem Projekt DIY Wetterstation v2.0 einen praktischen Einsatz für diesen gezeigt.

Bezug des Wemos D1 Mini

Das mir vorliegende Model habe ich auf aliexpress.com für knapp 5 € inkl. Versandkosten erstanden. Die Lieferzeit war in diesem Fall mit knapp 14 Tagen sehr kurz.

Du bekommst diesen aber auch auf zbsp. ebay.de bereits ab 8,90 €.

Lieferumfang

Zum Lieferumfang des Mikrocontrollers gehören diverse Stift & Buchsenleisten.

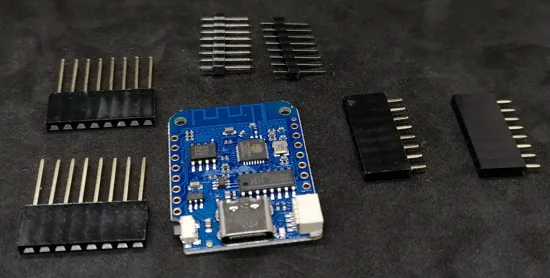

Lieferumfang zum Mikrocontroller - Wemos D1 Mini V4
Lieferumfang zum Mikrocontroller – Wemos D1 Mini V4

Technische Daten des Wemos D1 Mini

Kommen wir nun zu den technischen Daten des Mikrocontrollers. Zugleich möchte ich diese mit dem Vorgängermodell gegenüberstellen.

Wemos D1 Mini V4Wemos D1 Mini V3
Taktgeschwindigkeit80 / 160 MHz80 / 160 MHz
Betriebsspannung3.3 V3.3 V
Anzahl digitale Pins1111
Anzahl analoge Pins11
Speicher4 MB 4 MB
SchnittstellenI²C, SPI, UARTI²C, SPI, UART
USB-AnschlussUSB-Typ-CMicro-USB
Vergleich der technischen Daten vom Wemos D1 Mini V4 & V3

Die offizielle Dokumentation zu dem Mikrocontroller findest du unter https://www.wemos.cc/en/latest/d1/d1_mini.html.

Wenn man sich die beiden verbauten ESP8266DX Chips anschaut, dann sind es die beiden gleichen und somit verwundert es nicht, dass die technischen Daten der beiden Mikrocontroller gleich sind.

Pinout

Der Mikrocontroller hat das gleiche Pinout wie seine Vorgängermodelle. Der Vorteil gegenüber dem Vorgängermodell ist, dass das Pinout auf die Platine gedruckt wurde.

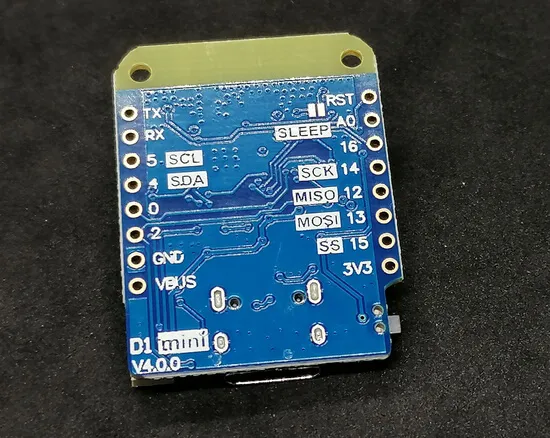

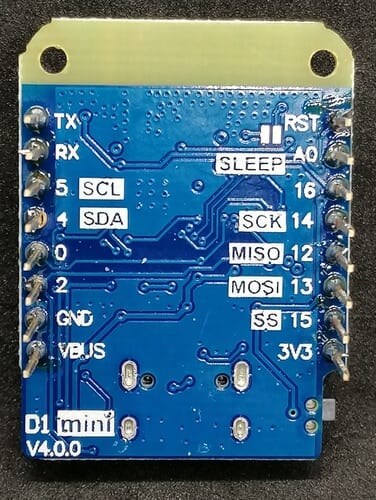

Wemos D1 Mini V4 - Rückseite mit Pinout
Wemos D1 Mini V4 – Rückseite mit Pinout

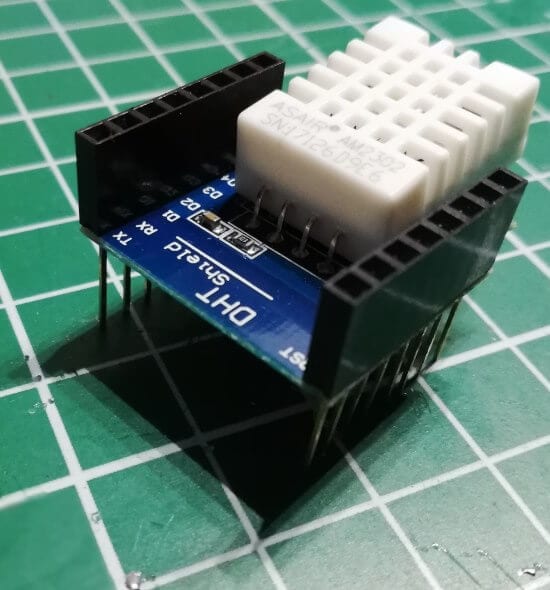

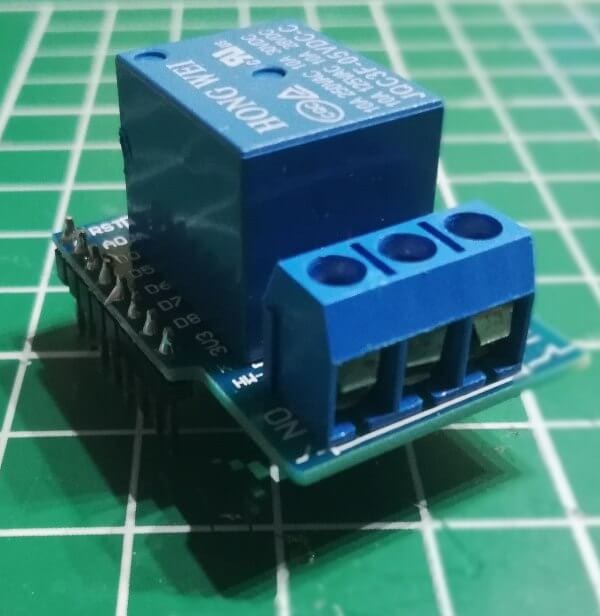

Dass sich das Pinout nicht geändert hat, liegt auch vielmehr daran, dass es Shield / Module für den Wemos D1 Mini gibt, welche auf diesen gesteckt werden können.

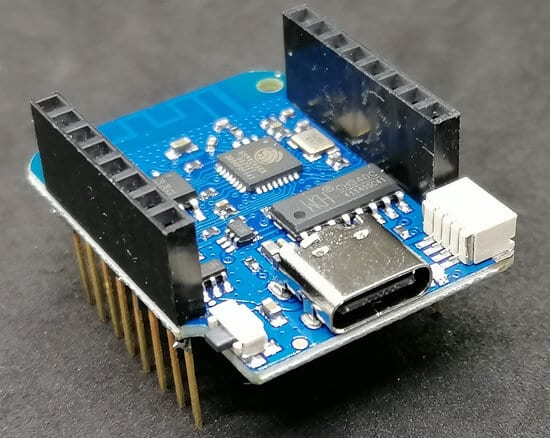

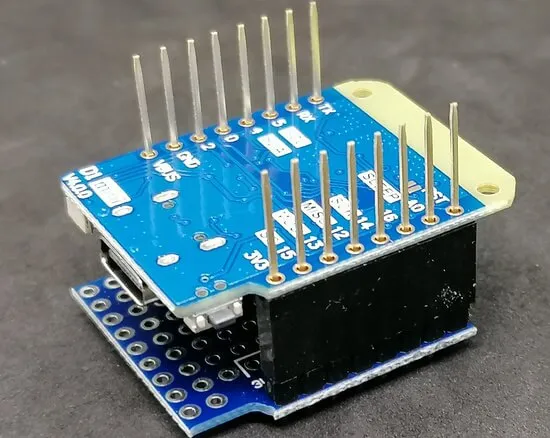

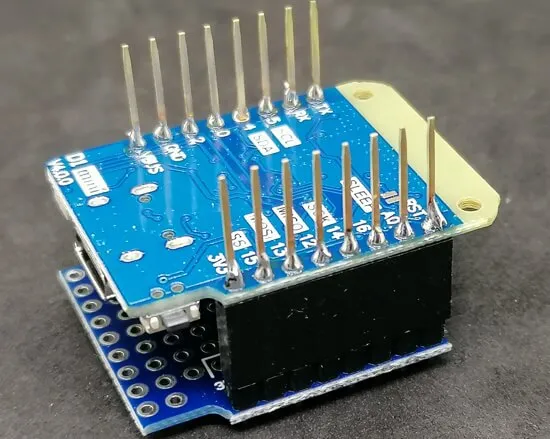

Löten der Stiftleisten

Da ich den Mikrocontroller in Verbindung mit den Shields verwende, löte ich die Buchsenleisten mit den langen Stiften an diesen an. Dieses bietet die Möglichkeit den Mikrocontroller auf ein Breadboard zu stecken und gleichzeitig noch Shields auf diesen zu stecken.

Programmieren in der Arduino IDE 2.0

Bevor du mit der Programmierung und der Arduino IDE beginnen kannst, musst du zunächst den Treiber für das Board installieren. Dazu navigieren wir zunächst über File > Preferences und fügen die nachfolgende Adresse zu den „Zusätzlichen Boardverwalter URLs“ hinzu.

https://arduino.esp8266.com/stable/package_esp8266com_index.json

Wenn der Dialog gespeichert wurde, dann sollte das Paket indexiert werden. Jedoch müssen wir noch den Treiber installieren.

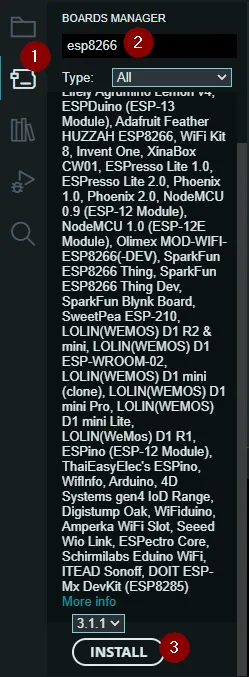

Als erstes klicken wir auf das Icon für den Boardmanager (1) auf der linken Seite. Danach suchen wir nach „esp8266“ (2) und wählen dort die Schaltfläche „INSTALL“ (3).

Sollte diese nicht sichtbar sein, so hilft es auf die Auswahlliste der Versionsnummern zu klicken und dann die Taste TAB auf der Tastatur zu betätigen.

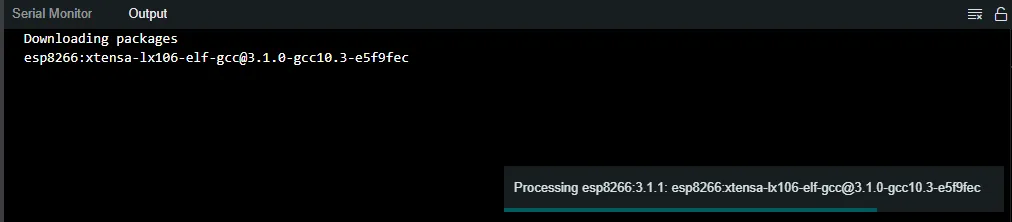

Das laden der Pakete aus dem Internet dauert eine Weile, bei mir das ganze knapp 10min. (mit einer 100er DSL Leitung) gedauert.

Kleines Programm zum validieren der Installation

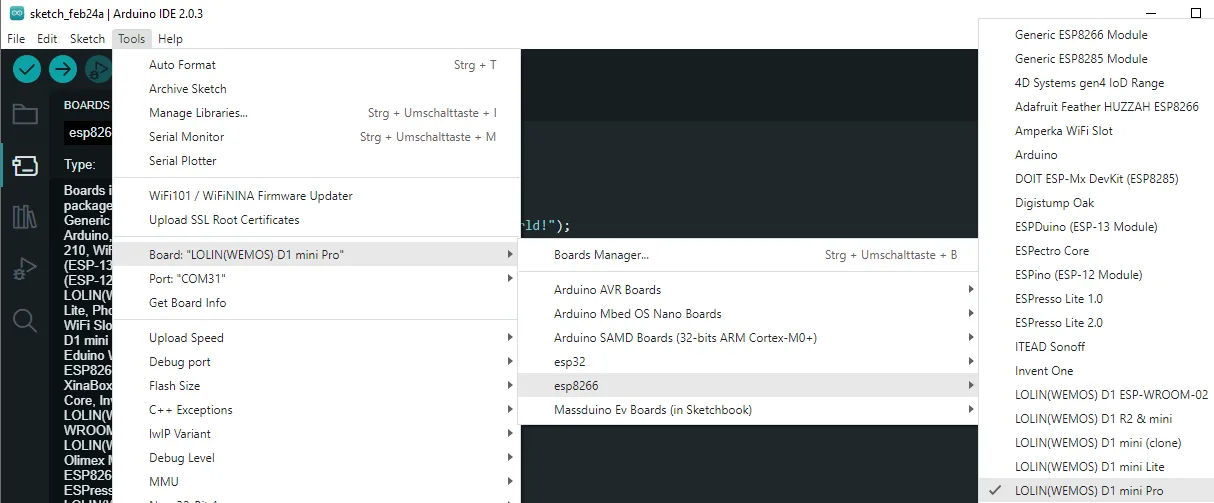

Wenn der Treiber installiert wurde, dann wählen wir den Eintrag „LOLIN(WEMOS) D1 mini Pro“ aus und natürlich noch den korrekten COM-Port.

Nachfolgendes kleine Programm sollte auf der seriellen Schnittstelle die Zeichenkette „Hello World!“ ausgeben.

void setup() {
  Serial.begin(9600);
}

void loop() {
  Serial.println("Hello World!");
  delay(500);
}

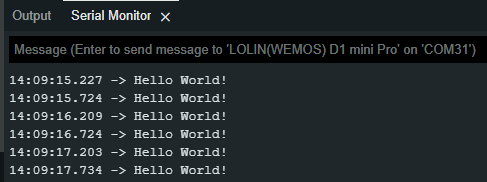

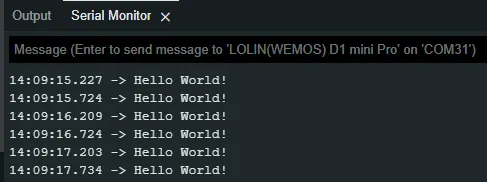

Ausgabe der Zeichenkette „Hello World!“ auf der seriellen Schnittstelle.
