M5StickC programmieren der IR UNIT in UIFlow

Posted on 12. Januar 202229. April 2023 by Stefan Draeger

In diesem Beitrag möchte ich dir zeigen, wie du die IR UNIT am M5StickC in der IDE UIFlow programmieren kannst.

M5Stack IR UNIT
M5Stack IR UNIT

Den M5StickC habe ich dir bereits in den nachfolgend aufgelisteten Beiträgen vorgestellt und einige kleine Projekt gezeigt.

  • M5StickC – Ein ESP32 Zwerg mit nützlichen onboard Funktionen in einem coolen Gehäuse
  • M5StickC mit Temperatur & Luftfeuchtigkeit & Luftdruck Sensor (ENV HAT)
  • M5Stack BugC #1 – Programmieren und erster Test
M5Stack IR UNIT
M5Stack IR UNIT
M5Stack IR UNIT
M5Stack IR UNIT

  • Bezug der IR UNIT
  • Lieferumfang
  • Technische Daten
  • Aufbau der IR UNIT von M5Stack
  • Offizielle Dokumentation von M5Stack
  • Programmieren der IR UNIT in UIFlow
    • Erkennen eines IR Signals
    • Fazit

Bezug der IR UNIT

Die IR UNIT / Infrarot Einheit kannst du entweder über dem offiziellen Shop von M5Stack unter Mini Infrared Emitter & Receiver Unit für 3,95 $ zzgl. Versandkosten. Die Versandkosten übersteigen jedoch deutlich den eigentlichen Wert des Produktes, daher lohnt sich auch ein Blick auf aliexpress.com (6,64 € zzgl. Versandkosten von 3,41 €), dort gibt es auch den offiziellen Shop von M5Stack und man spart ordentlich Versandkosten.

Auf der Seite Eckstein Komponente findest du dieses Modul auch und zu einem recht günstigen Preis inkl. Versandkosten als Postbrief.

Lieferumfang

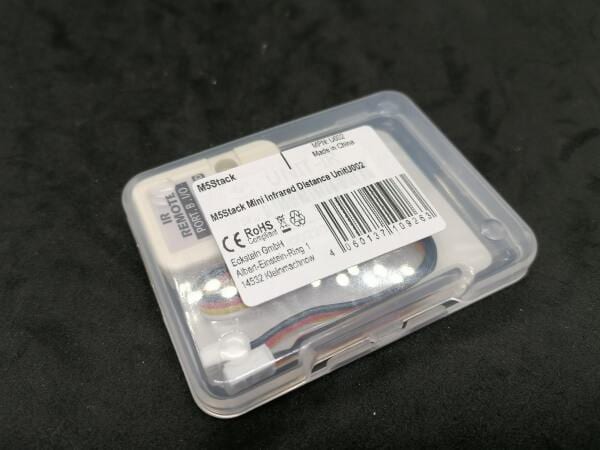

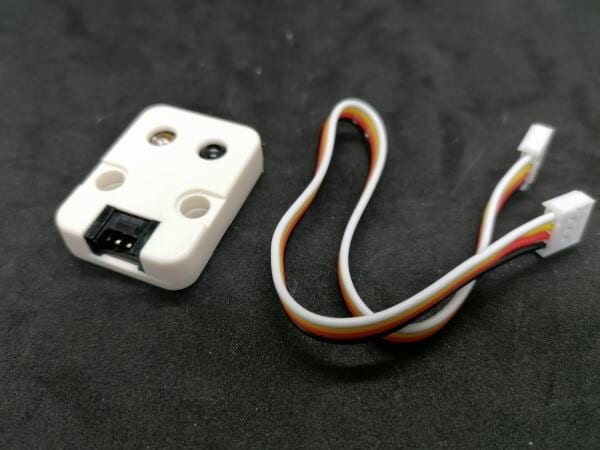

Die IR UNIT wird in einem für M5Stack Module typischen Verpackung geliefert und beinhaltet:

  • ein ca. 20 cm langes, Grove Verbindungskabel,
  • die IR UNIT / Infrarot Einheit
M5Stack IR UNIT
M5Stack IR UNIT
M5Stack IR UNIT

Technische Daten

IR Wellenlänge940 nm
Schnittstelle1x Grove
Netto Gewicht4g
Gesamt Gewicht17g
Produktgröße (L x B x H)32 mm x 24 mm x 8 mm
Verpackungsmaße (L x B x H)67 mm x 53 mm x 12 mm
Technische Daten der IR UNIT von M5Stack

Aufbau der IR UNIT von M5Stack

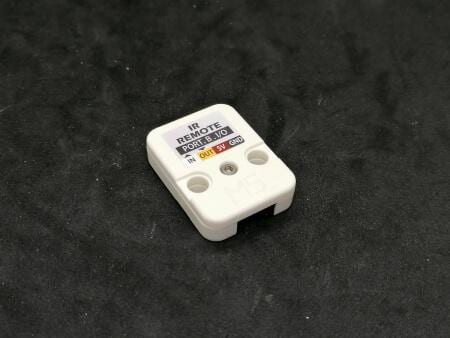

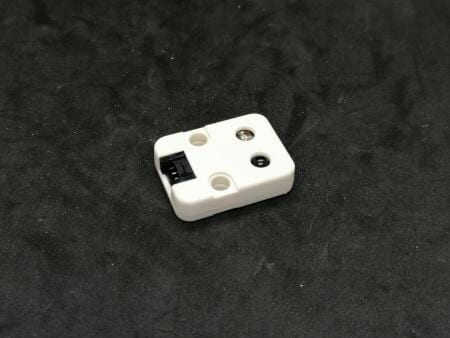

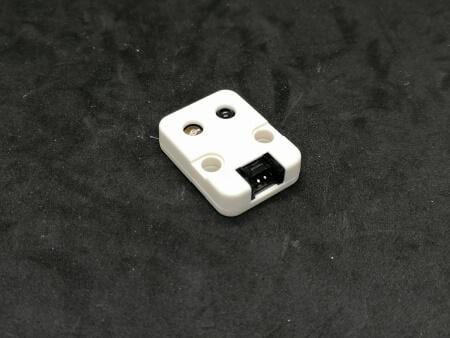

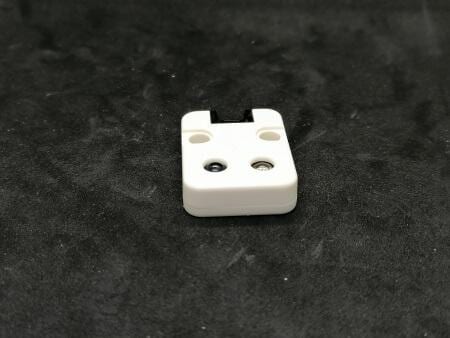

Die IR UNIT verfügt über einen Infrarotsender & Empfänger. Am hier verwendeten M5StickC haben wir bereits einen IR Sender verbaut (aber leider keinen Empfänger) daher muss man sich diese kleine Einheit besorgen, wenn man den Mikrocontroller über eine IR Fernbedienung steuern möchte.

Zusätzlich verfügt das Gehäuse über zwei kleine Öffnungen in welche die LEGO Technik Stifte eingesetzt werden können.

Offizielle Dokumentation von M5Stack

Auf den folgenden Seiten findest du die offizielle Dokumentation zu diesem Modul, sowie jeweils ein Beispiel für die Arduino IDE sowie für UIFlow.

  • Quick Start Guide
  • M5Stack Github Beispiel Code Arduino
  • M5Stack Github Beispiel Code UiFlow
  • Offizielles M5Stack Forum

Programmieren der IR UNIT in UIFlow

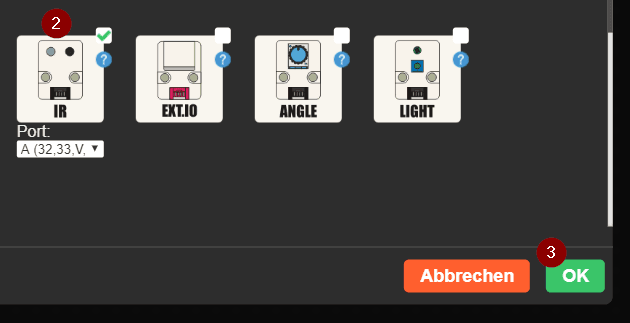

Bevor wir mit der eigentlichen Programmierung beginnen können, müssen wir in UIFlow zunächst diese Unit hinzufügen.

Der M5StickC verfügt nur über eine Grove Schnittstelle und daher ist der vorbelegte PortA nicht zu ändern.

Erkennen eines IR Signals

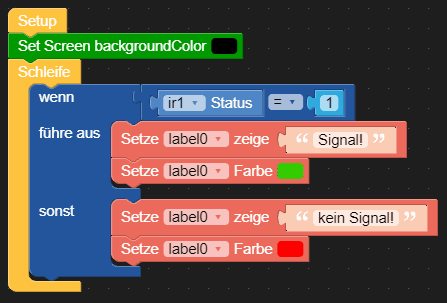

Zunächst ein kleines einfaches Beispiel – „Erkennen eines IR Signals“.

einfaches Programm zum erkennen eines IR Signals in UIFlow
Einfaches Programm zum Erkennen eines IR Signals in UIFlow

Auf meinem GitHub Repository findest du das kleine Programm zum Download.

Fazit

Die IR UNIT kann lediglich zum Erkennen von einem IR Signal dienen, d.h. es kann nicht zwischen zwei oder mehr Signalen unterschieden werden. Das schränkt die Nutzbarkeit dieser Einheit stark ein.
