DIY Grove Shield #1: LED Wechselblinker

Posted on 26. September 20191. Mai 2023 by Stefan Draeger

Meine neue Tutorial Reihe zum Thema „DIY Grove Shield“ möchte ich mit einem simplen Beispiel beginnen, einem LED Wechselblinker.

DIY - 2fach LED Grove Shield
DIY – 2fach LED Grove Shield

  • Ziel
  • Teileliste
    • Werkzeuge
  • Aufbau
    • Schaltung
  • Beispielprogramm
  • Video

Ziel

Ziel dieses Tutorials soll es sein dass, ein Shield mit 2 LEDs entwickelt werden welche über jeweils einzelne digitale Pins angesteuert werden können. Zusätzlich wird natürlich ein Grove Connector integriert.

Teileliste

Viele der im nachfolgenden aufgeführten Teile werden in größeren Packungen angeboten, d.h. für dieses Tutorial werden Bsp. 2x 220 Ohm Widerstände benötigt, diese gibt es in 100 Stck. Packungen auf ebay.de welche dann natürlich in anderen Projekten / Schaltungen weiter verwendet werden können.

  • 2x LED, 3 mm
  • 2x 220 Ohm Widerstand
  • 1x Lochrasterplatine (5 cm x 7 cm)
  • 1x Grove Connector
  • ca. 10 cm 0,6 mm Draht

Werkzeuge

Für den Aufbau werden folgende Werkzeuge benötigt bzw. verwendet.

  • Lötkolben, 15 Watt
    • Lötkolbenständer
    • hitzebeständige Unterlage
    • Lötzinn,
  • Seitenschneider
  • Entlötpumpe

Aufbau

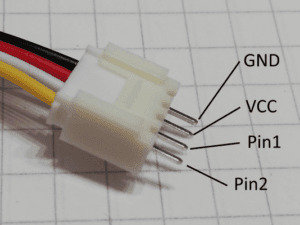

Zunächst einmal schauen wir uns den Grove Connector an, diese Buchse verfügt über 4 Pins welche wie folgt belegt sind:

Aufbau des Grove Connectors
Aufbau des Grove Connectors

GND und VCC sind für die Spannungsversorgung der Sensoren / Aktoren zuständig, zusätzlich lassen sich mit den Stiften welche im Bild mit „Pin1“ & „Pin2“ beschriftet sind analoge bzw. digitale Pins am Arduino / Seeeduino anschließen.

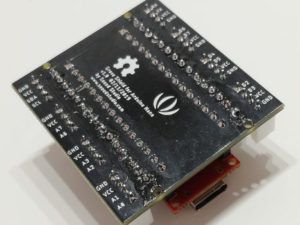

Wenn man Bsp. das Grove Shield für den Seeeduino Nano verwendet, so ist auf der Rückseite beschrieben welche Pins für die Programmierung verwendet werden müssen.

Grove Shield für den Arduino Nano von Seeedstudio.com
Grove Shield für den Arduino Nano von Seeedstudio.com

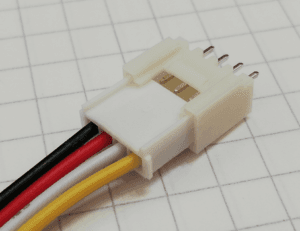

Wir erkennen also hier, dass die Pins jeweils mit GND, VCC sowie 2 analoge bzw. digitale Pins belegt sind. Das Gute an dem Grove Connector ist zusätzlich, dass dieser verpolungssicher angeschlossen werden kann. Das heißt durch zwei kleine Nasen am Stecker und die passenden Aussparungen an der Buchse kann der Stecker nur in eine Richtung eingesteckt werden.

Grove Connector mit Stecker
Grove Connector mit Stecker

Schaltung

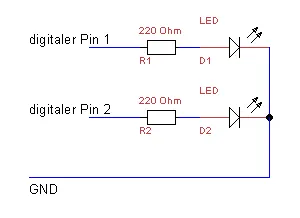

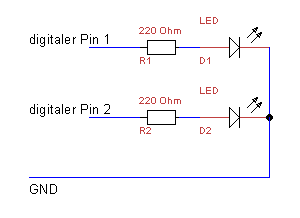

In die Schaltung integrieren wir 2 LEDs mit jeweils einen 220 Ohm Vorwiderstand, an die Kathode (Minuspol) wird der GND Pin angeschlossen.

Schaltung - LED Wechselblinker
Schaltung – LED Wechselblinker

Obwohl an dem Grove Connector VCC anliegt wird in diesem Beispiel dieser Pin nicht verwendet, denn die LEDs erhalten Ihre Spannung ja vom digitalen Pin.

Beispielprogramm

Unser Beispielprogramm ist wirklich sehr übersichtlich, denn wir wollen 2 digitale Pins in einem Intervall aktivieren bzw. deaktivieren.

#define led1 6
#define led2 7

const int PAUSE = 750;

void setup() {
  pinMode(led1, OUTPUT);
  pinMode(led2, OUTPUT);
}

void loop() {
  blinken(led1);
  blinken(led2);
}

void blinken(int pin){
  digitalWrite(pin,HIGH);
  delay(PAUSE);
  digitalWrite(pin,LOW);
  delay(PAUSE);
}

Leider verfügt das Grove Shield an dem Anschluß „D6“ nur über einen PWM Pin somit kann man nur eine LED zum Faden bringen. Wie man eine LED zum Faden bringt habe ich im Tutorial Arduino Lektion 2: LED mit FadeEffekt erläutert.

Video

DIY 2fach LED Grove Shield
Dieses Video auf YouTube ansehen.
