Arduino Lektion 22: Bluetooth Wetterstation

Eine Wetterstation ist mit einem Arduino schnell aufgebaut nur der Empfänger ist das „komplizierte“ aber auch hierfür gibt es eine praktikable Lösung.

Benötigte Sensoren:

• DHT11
  • Temperatur, und
  • Luftfeuchtigkeit
• BMP180
  • Luftdruck

Zu den oben genannten Sensoren habe ich bereits ein ausführliches Tutorial erstellt, daher möchte ich nur auf die Kommunikation über Bluetooth eingehen.
Für die Bluetoothkommunikation benutze ich das Modul HC06 welches ich in dem Tutorial Arduino Lektion 21: Bluetooth Modul HC-06 beschrieben habe.
Zusätzlich wird ein Android Bluetooth Terminal App für das Abfragen der Werte benötigt.

Aufbau der Schaltung

Schaltplan

PIN Belegung
Modul / Sensor	Arduino UNO
Bluetooth Modul HC-06
VCC	5V
GND	GND
TX	11
RX	10
DHT11
+	5V
out	PWM PIN 13
–	GND
BMP180
VCC	3.3V
GND	GND
SDA	A4
SCL	A5

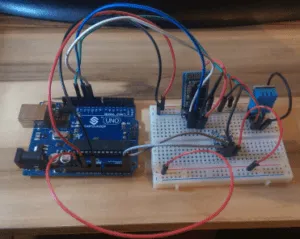

Fliegender Aufbau auf einem Breadboard

Der Aufbau der Wetterstation ist auf einem Breadboard schnell erledigt, da hier nicht gelötet oder geschraubt werden muss, sondern „nur“ die Kabel wie in den Tutorials benannt angeschlossen werden müssen.

Wenn der Aufbau erledigt ist muss noch das Sketch geschrieben werden.

Der Arduino Sketch

Der Sketch ist ein Mix aus allen vier Tutorials.

#include <dht.h>      // Bibliothek für den DHT11 Sensor

#include <Wire.h>     // Bibliothekt für den BMP180 Sensor
#include <BMP180.h>   // Bibliothekt für den BMP180 Sensor

#include <SoftwareSerial.h> // Bibliothekt für das Bluetooth Modul HC-06

SoftwareSerial BT(10, 11); //Initialisieren des Bluetooth Moduls
dht DHT;                   //Initialisieren des DHT11 Sensors
BMP180 barometer;          //Die Instanzvariable eines BMP180 Sensors.

int sensorPin = 13;        //PWM PIN des DHT11 Sensors

void setup(){
  BT.begin(9600);                    // Setzen der Baudrate für die Koomunikation über Bluetooth
  BT.println("Hello from Arduino");  // Setzen der Willkommensnachricht wenn sich ein Client verbindet.
  Wire.begin();                      // Adafruit Wire Bibliothek für die I2C Kommunikation mit dem BMP180 Sensor.
  barometer = BMP180();              // setzen einer Instanz des BMP180 Sensors.
}

char a; // Variable zum speichern des gelesenen Wertes.

void loop(){
   int chk = DHT.read11(sensorPin); //Status holen
  if (BT.available()){         // Wenn Bluetooth verfügbar ist dann...
    Serial.println("BT.available()");
    a=(BT.read());             // lesen vom Seriellen Port des Bluetooth Moduls
    Serial.println(a);
    if (a=='t'){               // 't' für Temperatur
      BT.println(getTemperatur());
    } else if (a=='h'){        // 'h' für Luftfeuchtigkeit
      BT.println(getLuftfeuchtigkeit());
    } else if (a=='p'){        // 'p' für Luftdruck
      BT.println(getLuftdruck());
    } else {                   // Wenn nicht 't', 'h', oder 'p' empfangen wurde, soll folgende Beschreibung des Dienstes ausgegeben werden.
      BT.println("Bluetooth - Wetterstation");
      BT.println("*************************");
      BT.println("[t] Temperatur");
      BT.println("[h] Luftfeuchtigkeit");
      BT.println("[p] Luftdruck");
    }
  }
}

//Liefert den Wert für die Temperatur aus dem DHT11 Sensor
String getTemperatur(){
 return "Temperatur - "+ String(DHT.temperature,1) + "C";
}

//Liefert den Wert für die Luftfeuchtigkeit aus dem DHT11 Sensor
String getLuftfeuchtigkeit(){
 return "Luftfeuchtigkeit - "+ String(DHT.humidity,1) +"%";
}

//Liefert den Wert für den Luftdruck aus dem BMP180 Sensor
String getLuftdruck(){
  long currentPressure = barometer.GetPressure();
  String pressure = "Luftdruck - "+ String(currentPressure / 100) + " hPa";
  return pressure;
}

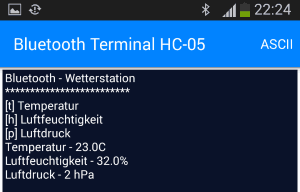

Ausgabe des Sketches in einer Bluetoothterminal Android App

Folgende Ausgabe erfolgt, wenn man sich mit der Schaltung verbunden hat und die Werte

• t – für Temperatur
• h – für Luftfeuchtigkeit
• p – für Luftdruck

eingibt.

Download des Sketches
