Arduino Lektion 10: BMP180 digitaler Luftdruck Sensor

Posted on 13. Juni 20152. Mai 2023 by Stefan Draeger

Nach langer Zeit möchte ich gerne einen weiteren Sensor vorstellen, es ist der
„BMP180 digitaler Luftdruck Sensor“. Dieser Sensor enthält unter anderem auch einen Temperatursensor, welcher hier aber nicht weiter betrachtet wird.

BMP180 digitaler Luftdruck Sensor
BMP180 digitaler Luftdruck Sensor

Diesen Sensor habe ich bei Ebay für 1,99 € per Sofort-Kauf bei einem Händler aus Singapur (wiedermal lange Lieferzeiten).

Hier nun ein paar technische Daten:

  • Spannung 1,8 V bis 3,6V
  • Leistungsaufnahme 0,5µA bei 1Hz
  • Genauigkeit 0.02hPa
  • Messbereich 300hPa bis 1100hPa
    Entspricht einer Höhe bzw Tiefe von +9000 m bis – 500 m.

  • Der Schaltplan
  • Benötigte Bibliothek
  • Der Quellcode
  • Der Aufbau
  • Screenshot der Ausgabe auf dem seriellen Monitor
  • Der Quellcode zum Download
  • Nachtrag (05.12.2019)

Der Schaltplan

Es ist darauf zu achten, dass die PINs an den richtigen analogen Buchsen des Mikrocontrollers angeschlossen werden. Leider gibt die Bibliothek keine Möglichkeit die zu bestimmen. (Außer natürlich man ändert die *.h Datei.)

VCC  -> 3.3 V
GNG -> GND
SDA  -> A4
SCL  -> A5

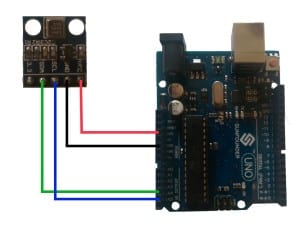

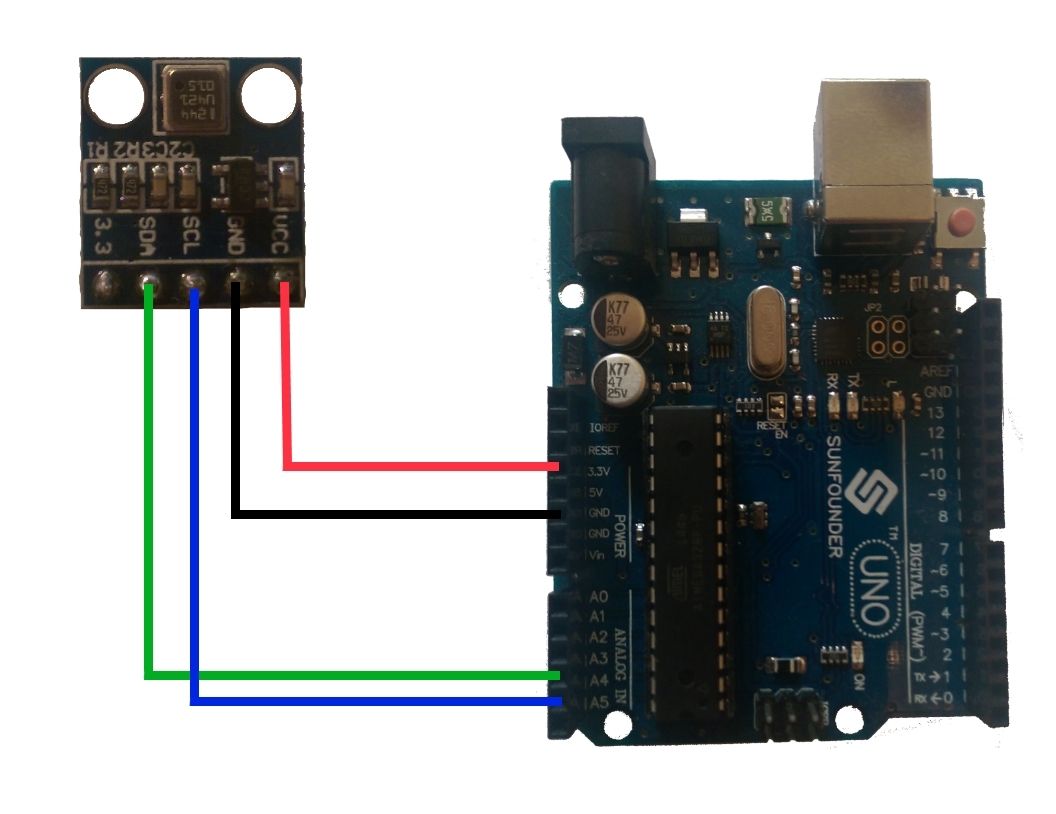

Anschlussplan des BMP180 an den Sunfounder UNO R3
Anschlussplan des BMP180 an den Sunfounder UNO R3

Bei dem Anschlussplan habe ich keinen originalen Maßstab verwendet da der Sensor BMP180 sehr klein ist.

Benötigte Bibliothek

Für den Betrieb des Sensors werden folgende Bibliotheken benötigt:

  • Adafruit Unified Sensor Driver
  • BMP180 Bibliothek

Wie man eine Bibliothek der Arduino IDE hinzufügt habe ich im Tutorial Arduino IDE, Einbinden einer Bibliothek erläutert.

Der Quellcode

#include <Wire.h>
#include <BMP180.h>


BMP180 barometer; //Die Instanzvariable eines BMP180 Sensors.

void setup()
{
  Serial.begin(9600); // Baudrate auf 9600 setzen.
  Wire.begin(); //Adafruit Wire Bibliothek für die I2C Kommunikation mit dem BMP180 Sensor.
  barometer = BMP180(); //setzen einer Instanz des BMP180 Sensors.
  //Prüfen ob ein BMP180 Sensor gefunden wurde.
  if(!barometer.EnsureConnected()){
    Serial.println("Es wurde kein BMP180 Sensor gefunden.");
  }
}

void loop()
{
  //Nur wenn ein BMP180 Sensor gefunden wurde dann soll eine Ausgabe erfolgen.
  if(barometer.IsConnected)
  {
    //Lesen des Wertes für den Luftdruck aus dem Sensor.
    long currentPressure = barometer.GetPressure();

    //Schreiben des gelesenen Wertes auf den Serielenausgang
    Serial.print("Luftdruck: ");
    Serial.print(currentPressure / 100);
    Serial.print(" hPa");

    Serial.println(); //Eine neue Zeile einfügen.
    delay(1000);  //Kurze Pause von 1 sek.
  }
}

Der Aufbau

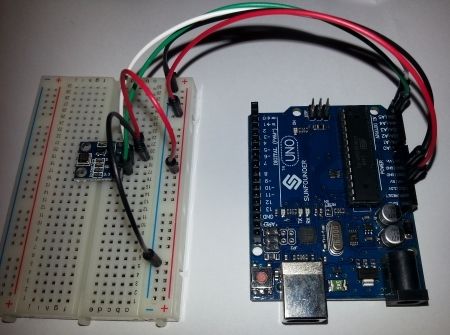

Sunfounder Uno R3 mit BMP180 Sensor
Sunfounder Uno R3 mit BMP180 Sensor

Screenshot der Ausgabe auf dem seriellen Monitor

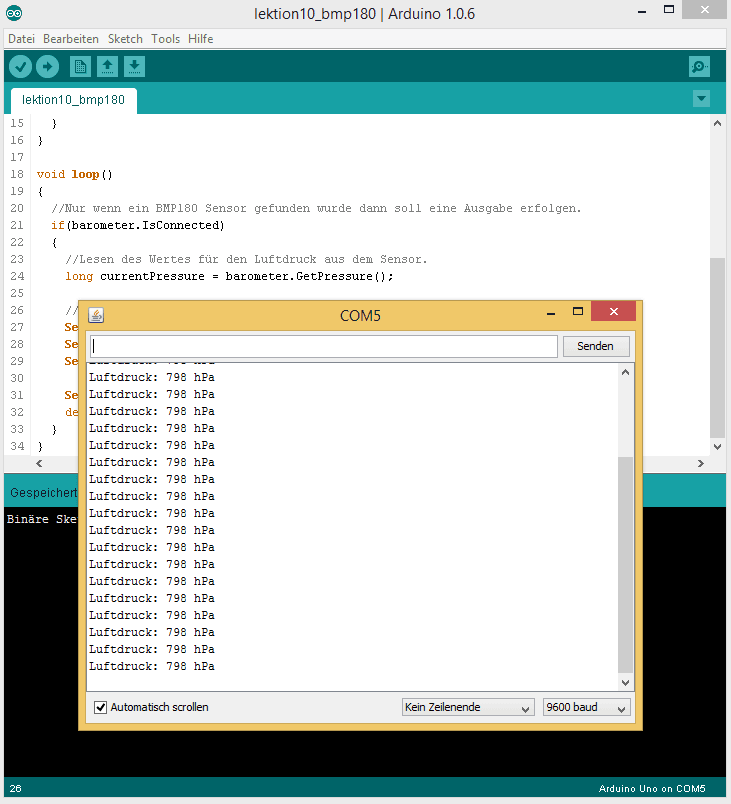

Ausgabe auf dem Seriellen Monitor der Arduino IDE
Ausgabe auf dem seriellen Monitor der Arduino IDE

Der Quellcode zum Download

BMP180 digitaler Luftdruck SensorHerunterladen

Nachtrag (05.12.2019)

Wenn du nicht die Adafruit Bibliothek herunterladen kannst oder möchtest, so kannst du diese auch über den Bibliotheksverwalter installieren.
Den Bibliotheksverwalter öffnest du diesen über „Sketch“ > „Bibliothek einbinden“ >“Bibliotheken verwalten…“.

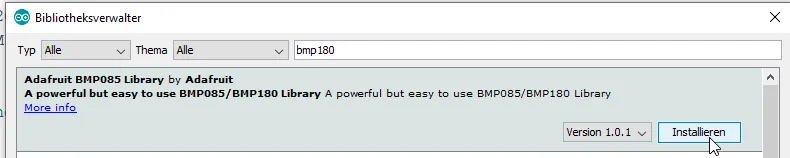

Adafruit Bibliothek BMP180 über den Bibliotheksverwalter installieren
Adafruit Bibliothek BMP180 über den Bibliotheksverwalter installieren

Nachdem diese Bibliothek installiert wurde, kannst du das Beispiel über „Datei“ > „Beispiele“ >“Adafruit BMP085 Library“ > „BMP085test“ öffnen und auf den Mikrocontroller schreiben.

Oder du nutzt dieses kleine, modifizierte Beispiel:

#include <Wire.h>
#include <Adafruit_BMP085.h>

//Instanz eines Sensors
Adafruit_BMP085 bmp;

void setup(){
  //beginn der seriellen Kommunikation mit 9600 Baud
  Serial.begin(9600);
  //Wenn kein Sensor gefunden wurde dann...
  if (!bmp.begin()) {
  Serial.println("Es wurde kein Sensor gefunden, bitte prüfe die Verkabelung!");
  //eine Endlosschleife
  //Dieses sorgt dafür das die Loop nicht erreicht wird!
  while (1) {}
  }
}

void loop(){
  //Ausgabe des Luftdrucks auf der seriellen Schnittstelle
  Serial.print("Luftdruck = ");
  Serial.print(bmp.readPressure());
  Serial.println(" Pa");

  delay(1000);  //Kurze Pause von 1 sek.
}

Du solltest nun, wenn du alles so wie oben beschrieben angeschlossen hast, nachfolgende Ausgabe im seriellen Monitor finden.

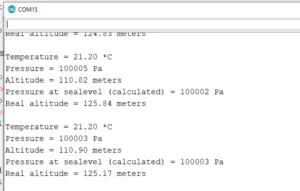

Konsolenausgabe des Beispieles zum BMP180 Sensor
Konsolenausgabe des Beispieles zum BMP180 Sensor
