Arduino Lektion 3: Einfache Ampelschaltung

Nun wollen wir eine einfache Ampelschaltung realisieren, dazu benötigen wir folgende Bauelemente:

  • 1 LED in rot,
  • 1 LED in gelb,
  • 1 LED in grün,
  • 3 Widerstände zu je 220 Ohm,
  • 3 orangene Kabel,
  • 3 schwarze Kabel, und
  • 1 Steckbrett

Die Schaltung hierzu ist wieder ähnlich wie auch zur blinkenden LED nur das wir hier 3 LED’s auf einem Steckbrett haben anstatt einer. Diese LED’s werden an 3 verschiedene PIN’s angeschlossen (hier 10, 7 und 4) und per Quellcode gesteuert.

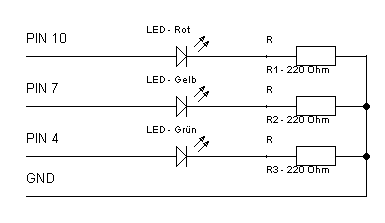

Schaltplan Ampelsteuerung.
Schaltplan zur Ampelsteuerung.

Für diese einfache Ampelschaltung wollen wir von der Farbe Rot auf Rot & Gelb zu Grün wechseln. Dann wieder von Gelb zu Rot usw.



Wie im Code zu sehen ist, ist die Ampelschaltung relativ einfach zu schreiben denn wir setzen „nur“ die entsprechenden digitalen PIN’s auf HIGH oder LOW. Quasi brauchen wir nur einmal die Schaltung im Quellcode schreiben und den „Rest“ erledigt die Loop.

Hier nun ein kurzes Video zur Ampelsteuerung.

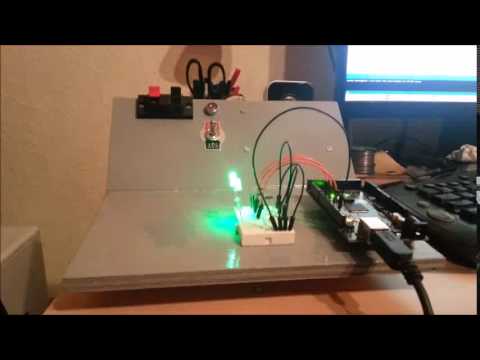

Ampelschaltung mit dem Saintsmart Mega2360

Der Quellcode zum Download.

4 Gedanken zu „Arduino Lektion 3: Einfache Ampelschaltung

  • September 29, 2016 um 08:14
    Permalink

    Kann man den Widerstand auch direkt an GND anlegen, sodass man nur einen braucht? Oder muss an jeder Leitung zu einer LED ein Widerstand sein?

    Antwort
    • Oktober 1, 2016 um 07:21
      Permalink

      Hallo Niklas,
      es muss für jede LED ein Widerstand verwendet werden da die Summe der Lasten von allen LED’s zu für einen Widerstand zu hoch wären.

      Antwort
  • September 5, 2018 um 16:15
    Permalink

    Es heißt Widerstand, nicht Wiederstand 🙂

    Antwort
    • September 7, 2018 um 09:59
      Permalink

      Dankeschön, beim erneuten Review sind mir noch ein paar andere Fehler aufgefallen.

      Gruß,

      Stefan

      Antwort
