Arduino Lektion 12: Lichtstärkesensor GY-30

Heute ist der Lichtstärkesensor GY-30 angekommen und nach kurzem Löten der Steckerleiste an den Sensor konnte es schon mit der Verkabelung losgehen.

Beschaffung

Dieser Sensor kann bei Amazon.de* oder ebay.de* bestellt / ersteigert werden, wobei sich hier der Vergleich lohnt.

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

Technische Daten

• Chip – BH1750FVI
• Spannung – 3.3V – 5V
• Lichtstärke Bereich von 0 – 65535 lx

Modi

Der Lichtstärkesensor kann in 3 verschiedenen Modi betrieben werden welche jeweils eine andere Wandlungszeit und Auflösung haben.

Modus	Wandlungszeit	Auflösung
H-Resolution Mode	120ms	1 lux
H-Resolution Mode 2	120ms	0,5 lux
L-Resolution Mode	120ms	4 lux

Aus dieser Tabelle ist nun gut ersichtlich, dass eine Wandlungszeit (Zeit die der Sensor benötigt, um die Werte bereitzustellen) von min. 120ms benötigt wird, somit kann in unserem Programm eine “pause” von 125ms eingegeben werden.

Der Schaltplan

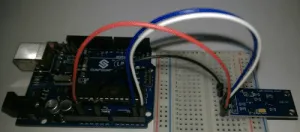

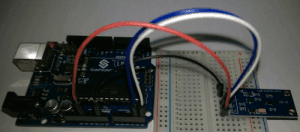

Der Sensor wird folgendermaßen an den Arduino Uno angeschlossen.

• VCC – 3.3V
• SCL – analog A5
• SDA – analog A4
• GND – GND

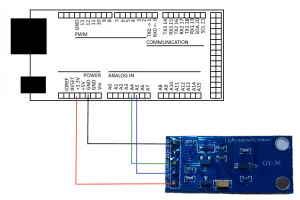

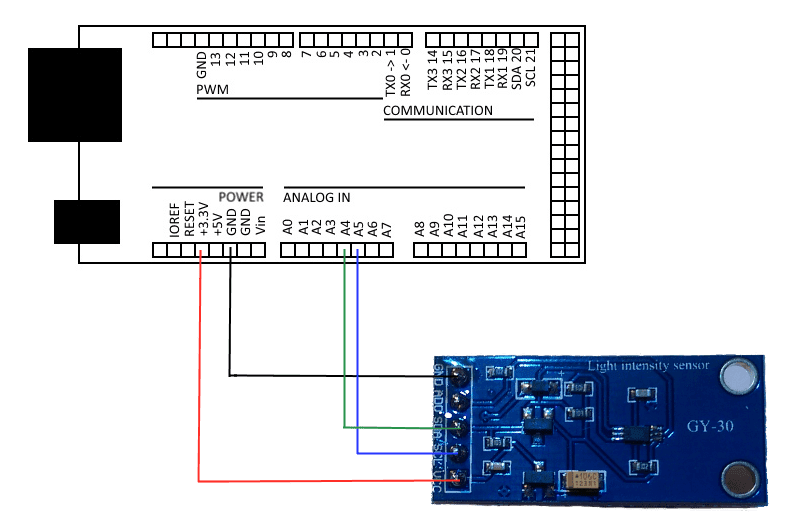

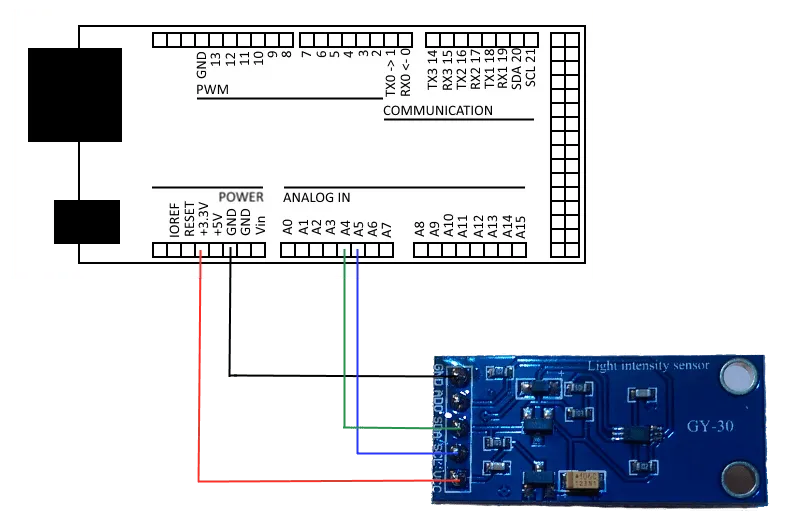

Hier nun der Schaltplan wie dieser an einen Mikrocontroller angeschlossen werden kann.
Die Grafik enthält das Schaubild des Sainsmart Mega2560 welcher mehr analog und digitale Pins hat jedoch ziemlich baugleich mit dem Uno ist.

Der Quellcode

#include <Wire.h>  //Bibliothek für die Kommunikation mit dem Sensor
int baudrate = 9600; //Baudrate
byte gy30ICAdress = 0x23; //Adresse des IC2Chips auf dem Sensor

byte buffer[2]; //Array für das "speichern" von gelesenen Werten

void setup(){
  Wire.begin();
  Serial.begin(baudrate);
  initSensor();
}

void loop() {
  int value = 0;
  if (readSensor() == 2){
    value = ((buffer[0] << 8) | buffer[1]);
    Serial.println(value);
  }
  delay(125); //Die Funktion 50ms pausieren und dann von vorne beginnen.
}

void initSensor(){
  Wire.beginTransmission(gy30ICAdress);
  Wire.write(0x10); //Genauigkeit des Sensors
  Wire.endTransmission();
}

int readSensor(){
  byte value = 0;
  Wire.beginTransmission(gy30ICAdress);
  Wire.requestFrom(gy30ICAdress, 2);
  while(Wire.available()){
    buffer[value] = Wire.read();
    value++;
  }
  Wire.endTransmission();
  return value;
}

Das Video

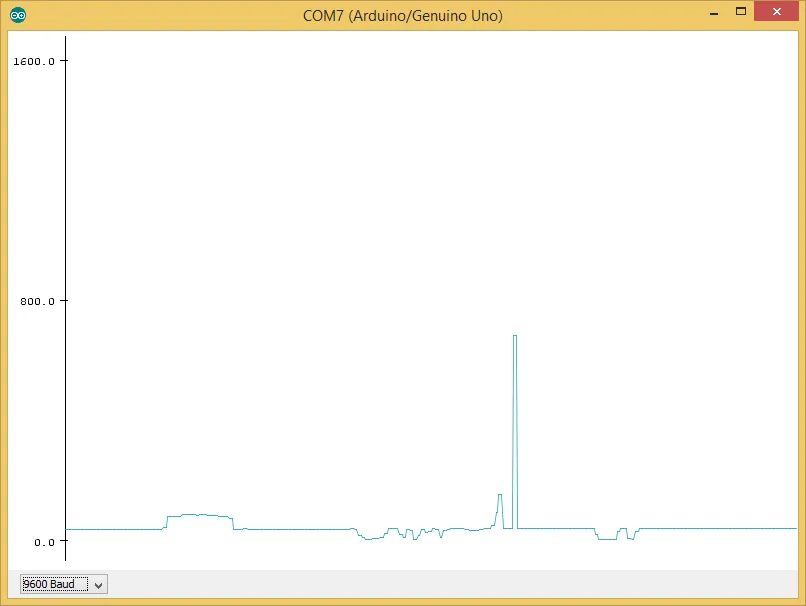

Serieller Plotter

Die neue Version der Arduino IDE 1.6.6 enthält den seriellen Plotter, dieses integrierte Tool zeichnet aus den ausgegebenen Zahlen werten ein Diagramm.

Das Video mit der Ausgabe des seriellen Plotters

Download des Sketches

Wie gewohnt gibt es das Sketch als Download.
