Bauteile: 3mm / 5mm Dual Color LED

In meinem Beitrag Arduino Lektion #99: Dual Color (rot & grün) LED HW-477 / KY-029 habe ich bereits ein Modul mit einer Dual Color LED vorgestellt. Jedoch habe ich es geschafft die LED beim betrieb am Raspberry PI zu zerstören. Weswegen ich mir nun über ebay.de gleich einmal einen Pack 3mm sowie 5mm LEDs bestellt habe um diese LED zu wechseln.

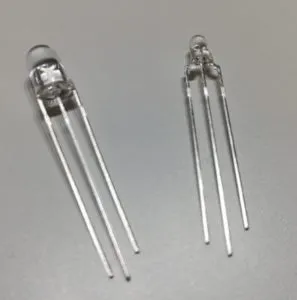

3mm / 5mm Dual Color LEDs
3mm / 5mm Dual Color LEDs

Bezug

Wie in meinen früheren Beiträgen bereits bekannt beziehe ich die meisten Bauteile aus ebay.de, banggood.com bzw. aliexpress.com.

Zum einen sind diese Bauteile dort deutlich günstiger und wie ich finde die Qualität auch nicht viel besser als bei Artikel welche aus Deutschland kommen.

Es gibt die LEDs in verschiedene Verpackungseinheiten und somit liegen die Preise für eine 50er Packung, 3mm LED mit gemeinsamer Kathode bei ca. 1€ inkl Versandkosten auf ebay.de. Die Packung 5mm LEDs kosten in dieser „Konfiguration“ auch nur 20Cent mehr und somit sind diese deutlich günstiger als bei Conrad Elektronik, Reichelt oder ELV. Jedoch sind diese genannten Firmen für Qualität bekannt und leider gibt es bei den Chinaprodukten auch einpaar Bauteile welche nicht funktionieren.

Technische Daten der Dual Color LED

  • Stromaufnahme 20mA
  • Betriebsspannung
    • rot > 2.2 V
    • grün > 3.2 V
  • Betriebstemperatur -40°C bis 80°C
  • Vorwiderstand für 5V Betriebsspannung
    • 150 Ohm > rot
    • 100 Ohm > grün

Berechnen des Vorwiderstandes

Die Vorwiderstände für die LEDs werden nach der Formel „R = (U_Gesamt – U_Diode) / I_Diode“ berechnet.

Rechenbeispiel für LED rot

(5V – 2.2V) / 0,02 A = 140 Ohm

Rechenbeispiel für LED grün

(5V – 3.2V) / 0,02 A = 90 Ohm

Nun hat man den Ohmschen Widerstandswert, was nun noch fehlt ist die Leistungsangabe diese kann man wiederum berechnen.

Wir benötigen jedoch noch einige zusätzliche Werte welche wir zunächst ausrechnen müssen:

Leistung der LED  Watt = V_LED x I_LED

2.2V * 0,02V = 0,044 Watt

zu vernichtende Spannung  V = V_Gesamt – V_LED

5V – 2,2V = 2,8V

fließender Strom bei verwendetem Widerstand  I = V_vern_Spannung  / R_vorwiderstand

2,8V / 0,150 kOhm = 18,67 mA

Verlustleistung am Vorwiderstand  W = V_vern_Spannung * I_Widerstand

2,8V * 0,01867 A = 0,05 Watt

Aufbau & Schaltung

In diesem Beitrag verwende ich eine 3mm sowie 5mm LED mit „common-kathode“ d.h. mit gemeinsamer Kathode. Es gibt diese LEDs sowohl mit „gemeinsamer Kathode“ als auch mit „gemeinsamer Anode“.

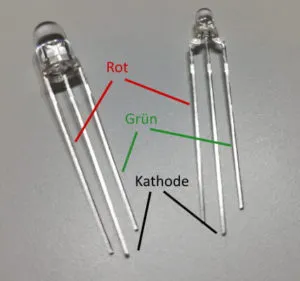

Pinbelegung einer Dual Color LED (rot & grün)
Pinbelegung einer Dual Color LED (rot & grün)

einfacher Aufbau mit Breadboard

Für den Betrieb einer Dual Color LED benötigt man keinen Microcontroller, es reicht auch

  • ein Breadboard,
  • vier Breadboardkabel (männlich – männlich, 10cm),
  • eine Stromversorgung, und
  • 2 bzw. 4 220 Ohm Widerstände

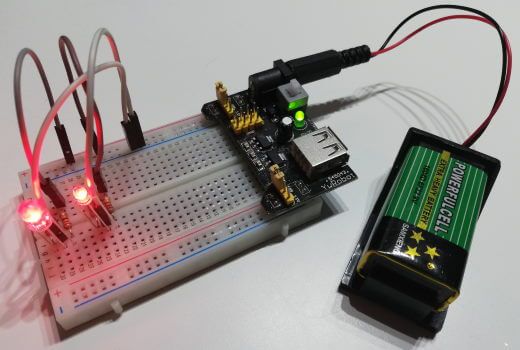

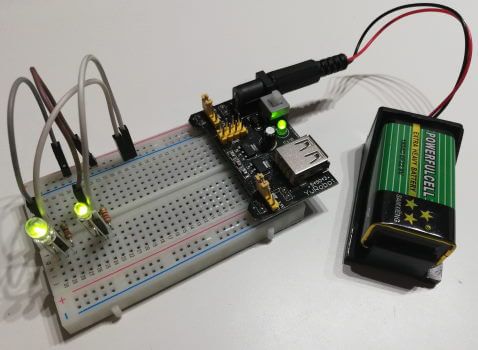

Je nachdem welcher Pin der LED aktiviert wird (also mit Spannung versorgt wird) leuchtet die LED in rot bzw. in grün auf.



In einem kleinen Versuch habe ich einmal beide Pins der LED mit Strom versorgt, die LED leuchtete dann in der Farbe rot. Es funktionierten auch hinterher beide Farben. Es gibt jedoch keine Garantie das es ggf. zu einem Fehlerfall führen könnte!



Aufbau am Arduino

Da der Arduino über die digitalen Pins den benötigten Strom (5V) für den betrieb der LED liefert, benötigen wir die externe Stromversorgung nicht mehr.

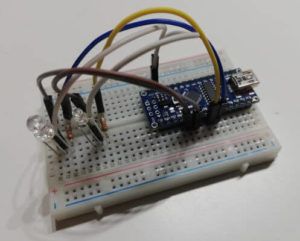

3mm und 5mm Dual Color LED am Arduino Nano V3.0
3mm und 5mm Dual Color LED am Arduino Nano V3.0

In diesem Beispiel verwende ich den Arduino Nano V3.0 dieser läßt sich super auf ein 400 Pin Breadboard stecken und es verbleibt noch genügend Platz für den Aufbau der beiden LEDs.

Für den Aufbau benötigst du zusätzlich noch 2 weitere Breadboardkabel (männlich – männlich, 10cm) damit alle Farben am Arduino Nano angeschlossen werden können.

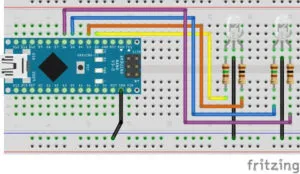

Aufbau der Schaltung - Dual Color LED am Arduino Nano
Aufbau der Schaltung – Dual Color LED am Arduino Nano

In der Grafik habe ich die entsprechenden Vorwiderstände für die LEDs eingebaut. In echt verwende ich jedoch 220 Ohm Widerstände da ich diese größen z.Zt. nicht da habe.

Programmieren

Im nachfolgenden möchte ich gerne aufzeigen wie du eine Dual Color LED am Arduino Nano V3.0 betreiben kannst.

#define led3_rot 5
#define led3_gruen 2

#define led5_rot 6
#define led5_gruen 3

const int PAUSE = 125;

void setup() {
  pinMode(led3_rot, OUTPUT);
  pinMode(led3_gruen, OUTPUT);

  pinMode(led5_rot, OUTPUT);
  pinMode(led5_gruen, OUTPUT);
}

void loop() {
  blinkDualColorLed(led3_rot, led3_gruen);
  blinkDualColorLed(led5_rot, led5_gruen);
}

void blinkDualColorLed(int pinRot, int pinGruen){
  digitalWrite(pinRot, HIGH);
  delay(PAUSE);
  digitalWrite(pinRot, LOW);
  delay(10);
  digitalWrite(pinGruen, HIGH);
  delay(PAUSE);
  digitalWrite(pinGruen, LOW);
  delay(10);
}

Video
