Bausatz #3: Halloween Mumie mit Kürbis

In einem Instagram Post habe ich den Halloween Bausatz „Mumie mit Kürbis“ gesehen und was soll ich sagen, denn musste ich einfach haben und nun stelle ich diesen hier einmal vor.

Bezug des elektronischen Sets „Halloween Mumie mit Kürbis“

Dieses Set bekommst du über diverse Online Plattformen wie wish.com, aliexpress.com oder circuitpop.com.

Ich habe zwei dieser Sets über den Online Shop circuitpop.com für jeweils 5,10€ inkl. ca.4€ Versandkosten erstanden und diese wurden innerhalb von 1 Woche per Hermes Versand geliefert. Das ist wie ich finde sehr schnell.

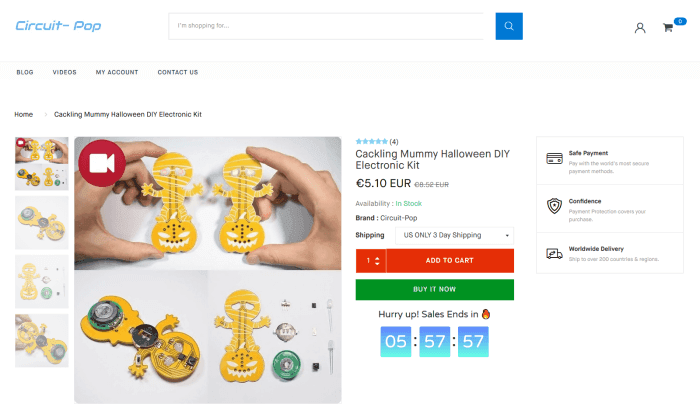

"Cackling Mummy Halloween DIY Electronic Kit" auf Circuit-Pop
„Cackling Mummy Halloween DIY Electronic Kit“ auf Circuit-Pop

Gerade jetzt (20.10.2020) ist dieses Set beliebt und daher in sehr vielen Shops ausverkauft, daher würde ich empfehlen dieses nach oder weit vor der Sesaison zu Halloween zu erwerben.

Das Set gibt es in 2 Versionen zum einen mit gelben und zum anderen mit roten LEDs. „Wow was für eine Auswahl :)“.

benötigte Werkzeuge

Für den Aufbau benötigst du:

Aufbau des Sets „Halloween Mumie mit Kürbis“

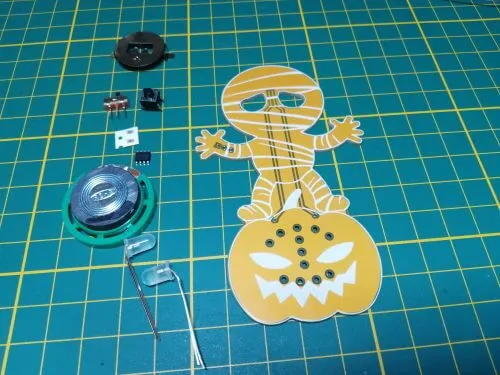

Bauteile im Set

Das Set besteht aus:

  • einer Platine,
  • einem kleinen Lautsprecher / Speaker,
  • einem Batteriehalter für eine CR2032 Knopfzelle (nicht im Lieferumfang enthalten),
  • einen SMD Kondensator,
  • zwei 5mm LEDs (wahlweise mit gelber oder roter Farbe),
  • einen Schiebeschalter,
  • ein 8 Pin IC
  • einen Taster in Printmontage

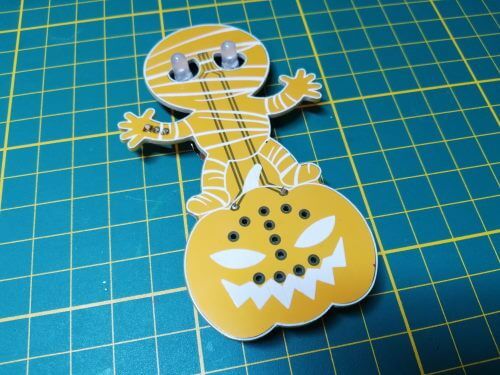

Halloween Mumie & Kürbis

Besonderheiten beim Löten von SMD Bauteilen

Bauteile im SMD Format sind sehr klein und somit mit einem herkömmlichen Lötkolben nur schwer zu löten.

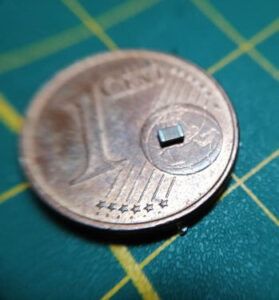

SMD Kondensator
SMD Kondensator

Das wichtige beim löten ist das es sehr kurz ist, denn die Hitze vom Lötkolben kann das Bauteil zerstören und da die SMD Bauteile extrem klein sind ist Hitzeeinwirkung doch sehr enorm.

Von Vorteil beim löten von SMD Bauteilen kann es sein eine spezielle dritte Hand mit Lupe zuverwenden. Ich habe mir speziell eine besorgt welche von weitere größere Lupen hat somit kann man noch besser diese Bauteile verarbeiten.

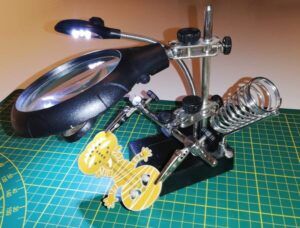

Dritte Handy mit Lupe & LED Licht
Dritte Handy mit Lupe & LED Licht

Diese Station kannst du über ebay.de für knapp 20€ inkl. Versandkosten erwerben.

Zusammenbau

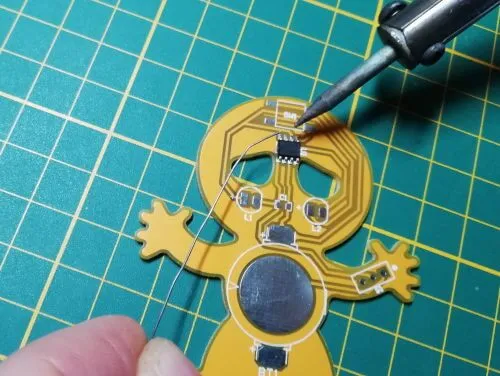

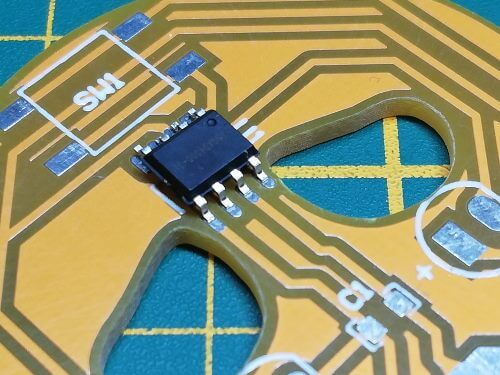

Ich beginne als erstes damit den IC einzulöten. Auf der Platine ist eine kleine Kerbe aufgezeichnet und der IC hat auf der Oberfläche einen ebenso kleinen Punkt. beides muss in die gleiche Richtung zeigen.

Das Format ist sehr klein und daher braucht man schon eine sehr ruhige Hand. Jedoch mit passendem 1mm Lötzinn inkl. Flussmittel ist es doch recht einfach. Man muss jedoch darauf achten den Lötkolben nicht zu lange an diesem kleinen Bauteil zu halten.

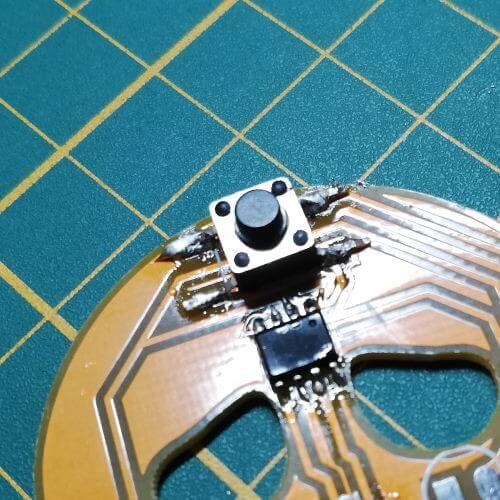

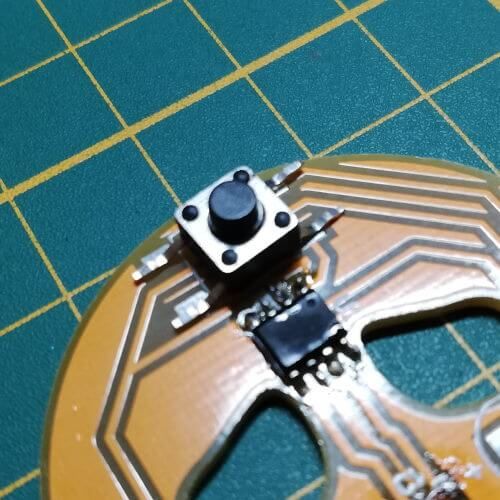

Wenn der IC angelötet ist, können als nächstes die 4 Pins des Tasters aufgelötet werden. Der Taster ist eigentlich für die Printmontage gedacht und daher müssen zunächst die kleinen Füße nach links bzw. rechts gerade gebogen werden.

Der Ein / Ausschalter ist recht einfach denn dieser verfügt über 3 Pins und es gibt keine bestimmte Richtung wie man diesen Montieren muss.

Der SMD Kondensator ist etwas komplizierter einzulöten denn dieser ist wie viele andere SMD Bauteile sehr klein. Hier muss man ggf. mit etwas zusätzlichem Flußmittel auf der Platine nachhelfen.

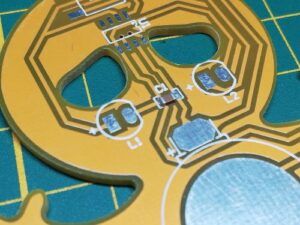

SMD Kondensator auf Platine
SMD Kondensator auf Platine

Die LEDs werden ebenso umgebogen hier muss man jedoch zusätzlich darauf achten das diese Richtig herum eingelötet werden. Auf der Platine ist am Symbol der LED ein „+“ angebracht. An diesen Lötpunkt muss das lange Beinchen der LED angelötet werden. Jedoch müssen diese Beinchen entsprechend gekürzt werden. (ABER Achtung zwei dieser Beinchen werden später für den Speaker benötigt!)

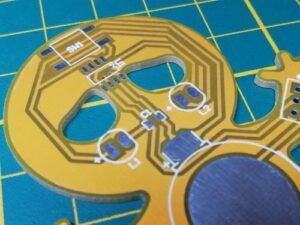

Lötpunkte für LEDs
Lötpunkte für LEDs

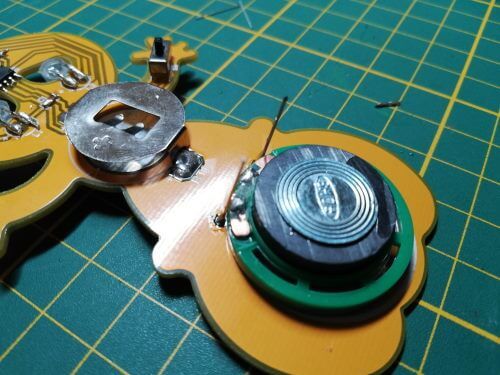

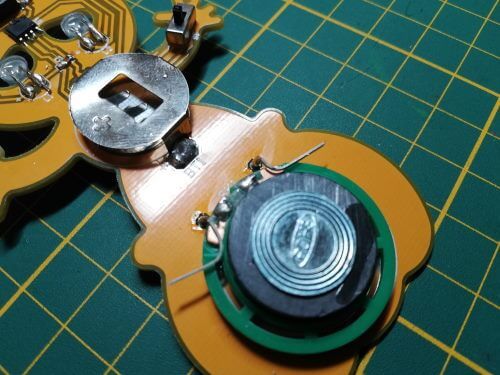

Für den Speaker werden zwei abschnitte der LEDs benötigt denn dieser verfügt leider nicht über passende Anschlüsse (hat nur Lötpunkte).



Video
