Bausatz #1: elektronische Sanduhr

Posted on 12. April 20197. Juni 2024 by Stefan Draeger

In diesem kompakten Leitfaden werde ich dir erklären, wie du das Set „5V elektronische Sanduhr“ zusammenbaust. Gemeinsam werden wir durch die einzelnen Schritte gehen, und ich werde dir anhand von Bildern zeigen, wie du diesen Bausatz zusammensetzt. Dabei erlangst du nicht nur Kenntnisse im Löten, sondern bekommst auch gleichzeitig Einblicke in die Funktionsweise von elektronischen Schaltungen.

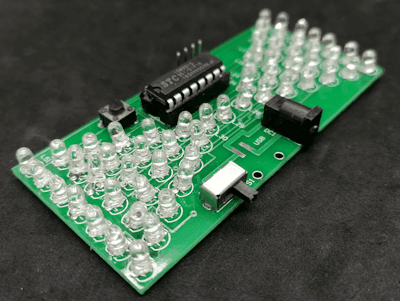

Bausatz #1: elektronische Sanduhr
Bausatz #1: elektronische Sanduhr

  • Bezug
  • Lieferumfang
  • Aufbau
    • benötigte Werkzeuge
    • Vorbereitung
    • Schritt 1 – LEDs einlöten
    • Schritt 2 – IC Sockel montieren
    • Schritt 3 – Buchse
    • Schritt 4 – Miniatur-Taster
    • Schritt 5 – Schiebeschalter montieren
    • Schritt 6 – 4fach Pinleiste montieren
    • Schritt 7 – einsetzen des ICs
  • Fazit

Bezug

Das Set kann man bereits ab 7 € inkl. Versandkosten auf ebay.de* per Sofortkauf erwerben.

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

Lieferumfang

Zum Lieferumfang des Sets gehören:

  • 1x Platine,
  • 57x, 3 mm LEDs,
  • 1x, 4-fach Pin Leiste,
  • 1x, Printtaster,
  • 1x, Miniaturschiebeschalter,
  • 1x, Buchse,
  • 1x, Sicherung

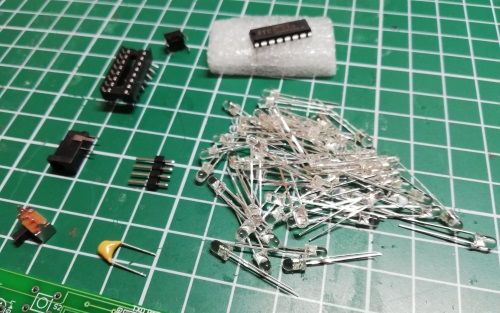

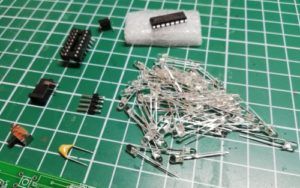

Lieferumfang der elektronischen Sanduhr
Lieferumfang der elektronischen Sanduhr

Aufbau

benötigte Werkzeuge

Zum Aufbau dieses Sets benötigt man folgende Werkzeuge (und Verbrauchsmaterialien)

  • Lötkolben,
    • Lötkolbenständer,
    • Schwämmchen (zum Abstreifen des Lötkolbens)
    • Lötzinn
  • Seitenschneider,
  • Entlötpumpe,
  • hitzebeständige Unterlage

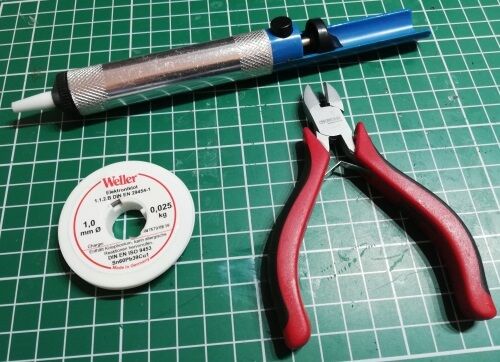

Werkzeuge
Werkzeuge

Für den Aufbau verwende ich einen Lötkolben mit 15Watt Leistung, dieses ist meiner Meinung nach genau richtig, um damit elektronische Bauteile auf einer Platine schnell zu löten (damit diese Bauteile nicht überhitzen).

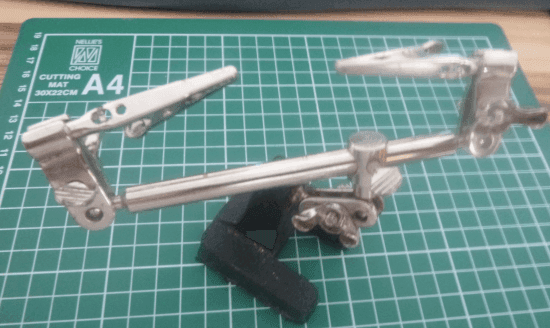

Dritte Hand
Dritte Hand

Man kann zusätzlich auch eine „dritte Hand“ verwenden, in diese kann man dann die Platine einspannen.

Für diesen Bausatz habe ich keine benötigt.

Vorbereitung

Vor dem Start des Bauteile-Einlötens ist es erforderlich, unseren Lötkolben vorzuheizen. Falls ein herkömmlicher Lötkolben verwendet wird, genügt es, ihn einfach mit der Steckdose zu verbinden und eine bestimmte Zeit (siehe Handbuch) zu warten.

Die Verwendung einer Lötstation bietet stets Vorteile beim Löten, da du an dieser die Temperatur individuell einstellen kannst. Dadurch erreichst du die optimale Betriebstemperatur für deine Bauteile.

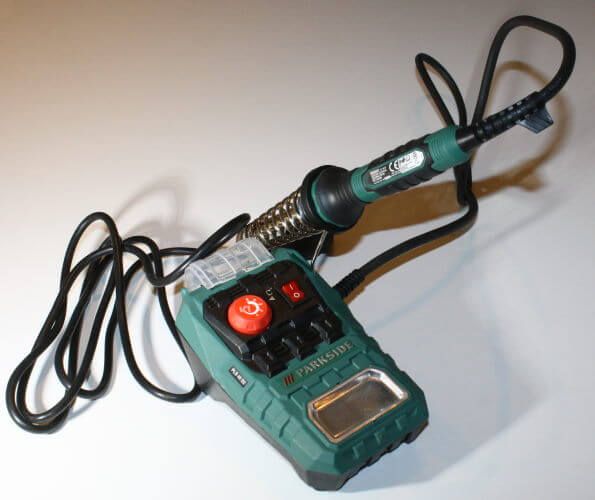

Regelbare Lötstation - Parkside PL48D2
Regelbare Lötstation – Parkside PL48D2

In meinem Fall verwende ich einen „normalen“ 15 Watt Lötkolben der Marke CFH, welchen ich vom örtlichen Toom Baumarkt erworben habe. Bei einer Lötstation empfehle ich dir die Temperatur von 320 °C.

Schritt 1 – LEDs einlöten

Im ersten Schritt möchte ich die 57 LEDs einlöten. Zuvor werden diese jedoch mit einem LED-Tester geprüft. Diese LED Tester kann man schon für knapp für 5 € auf ebay.de per Sofort-Kauf Option erwerben.

Denn nichts ist ärgerlicher als, wenn man hinterher feststellt, dass eine defekt ist.

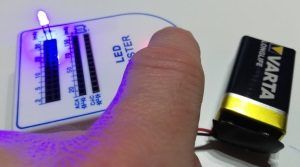

LED Tester
LED Tester

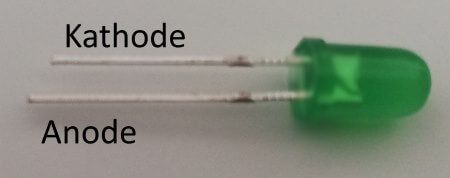

Aufbau einer LED
Aufbau einer LED

Zunächst wird in jede Ecke der Platine eine LED gesteckt. Hier ist auf die korrekte Polung der LED zu achten. Eine LED hat einen „+“ und einen „-“ Pol.

Wenn man eine LED falsch herum in die Schaltung einlötet, dann leuchtet diese nicht, da diese LED ähnlich wie eine Diode in eine Richtung den Strom sperrt. Auf der Platine ist die LED wie folgt gekennzeichnet.

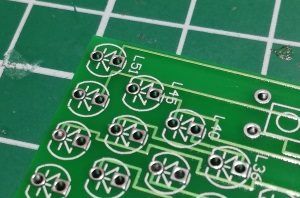

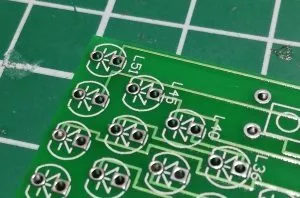

Symbol einer LED, auf der Platine
Symbol einer LED, auf der Platine

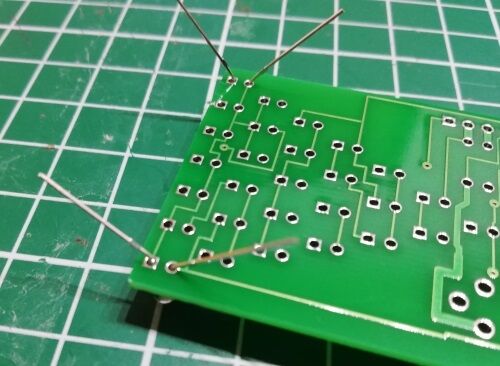

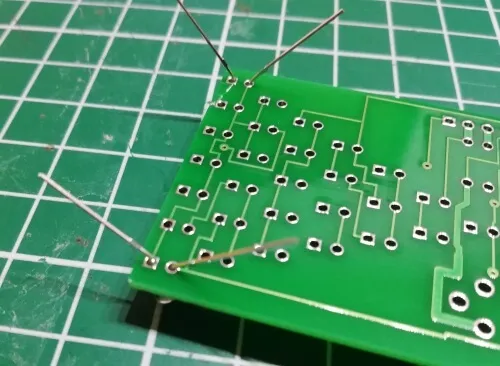

LED auf Platine mit umgeknickten Beinchen
LED auf Platine mit umgeknickten Beinchen

Der Kreis um das Symbol der LED ist an der einen Seite abgeflacht, diese Seite ist die Kathode (das kurze Beinchen der LED). (An der LED ist zumeist auch eine Seite abgeflacht.)

Stecken wir also nun in jede Ecke eine LED und biegen die Beine um min. 45° zur Seite.

Das Umbiegen der Beinchen bewirkt, dass die LED nicht wieder hinausfallen kann.

Jetzt wird mit dem Lötkolben kurzen an dieses Beinchen gehalten und dabei Lötzinn zugeführt.

Und dieses wiederholen wir jetzt 56x.

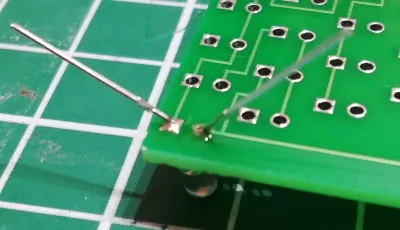

LED angelötet
LED angelötet

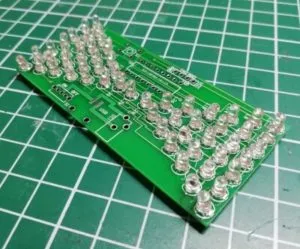

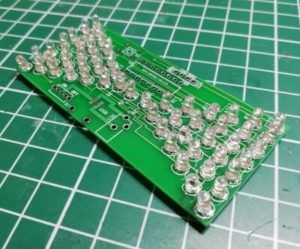

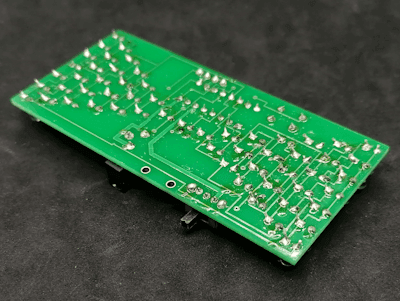

elektronische Sanduhr, Schritt 1 - LEDs angelötet
Elektronische Sanduhr, Schritt 1 – LEDs angelötet

Wenn alle LEDs angelötet sind und die Beinchen mit dem Seitenschneider entfernt wurden, dann können die weiteren elektronischen Komponenten angelötet werden.

Schritt 2 – IC Sockel montieren

Im nächsten Schritt werden wir jetzt den IC Sockel montieren.

IC Sockel
IC Sockel

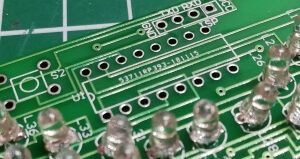

Symbol auf der Platine für den IC Sockel
Symbol auf der Platine für den IC Sockel

Der IC Sockel hat eine kleine, runde Kerbe, auf der Platine ist das Symbol auch mit einer Kerbe versehen. Dieses ist der Indikator, wie der Sockel angelötet wird.

Wenn jetzt der Sockel aufgesteckt wurde, kann man um 4 der 16 Beinchen umknicken, dieses sorgt wie bei den LEDs dafür, dass dieser nicht wieder hinausfallen kann.

Schritt 3 – Buchse

Im dritten Schritt montieren wir die Buche für die Stromzufuhr.

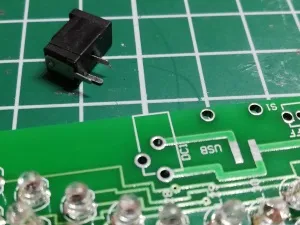

Buchse für Stromzufuhr über ein 5V Netzteil
Buchse für Stromzufuhr über ein 5V Netzteil

Schritt 4 – Miniatur-Taster

Im vierten Schritt wollen wir nun den Miniatur-Taster montieren.

Dieser Miniatur-Taster sieht auf den ersten Blick quadratisch aus, jedoch ist beim Einsetzen auf die korrekte Richtung der Beinchen zu achten. Eventuell muss man mit einem feinen Schraubendreher die Beinchen in die Lötaugen vorsichtig biegen.

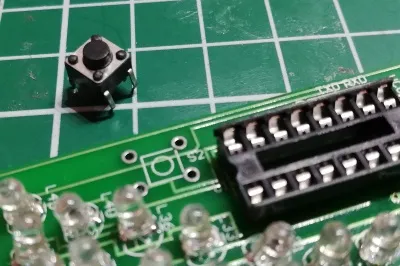

Miniatur-Taster
Miniatur-Taster

Schritt 5 – Schiebeschalter montieren

Im fünften Schritt montieren wir jetzt den Schiebeschalter, um den Bausatz ein bzw. auszuschalten.

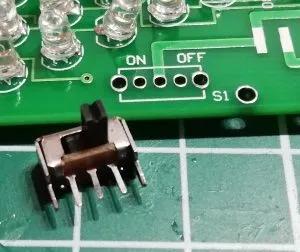

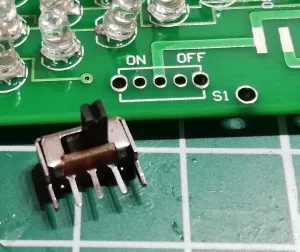

Schiebeschalter
Schiebeschalter

Schritt 6 – 4fach Pinleiste montieren

Wenn benötigt, kann die 4-fach Pinleiste montiert werden. Diese ist zum Betrieb des Bausatzes über ein Netzteil nicht erforderlich. Wenn man jedoch kein passendes Netzteil hat, so kann man an diese „+“ (VCC) & „-“ (GND) per Breadboardkabel anschließen.

Schritt 7 – einsetzen des ICs

Zum Schluss setzen wir jetzt den IC in die Schaltung ein.

Wie bereits erwähnt hat der IC eine kleine, runde Kerbe und der Sockel auch, dieses gibt die Richtung an wie der IC eingesetzt wird.

Wurde der IC eingesetzt, kann jetzt ein erster Test gestartet werden.

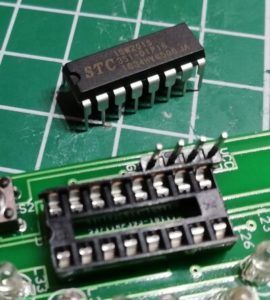

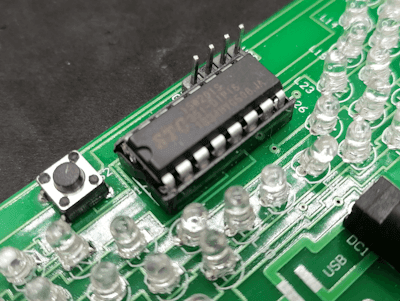

Einsetzen des ICs in den Sockel
Einsetzen des ICs in den Sockel

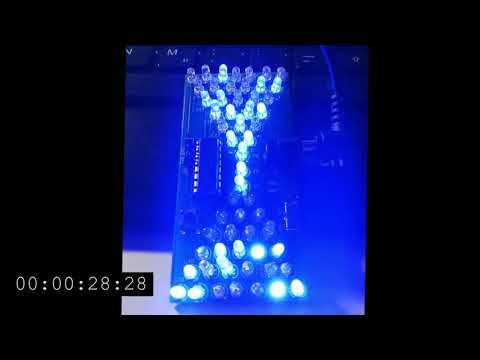

betrieb DIY Kit "elektrische Sanduhr"
Dieses Video auf YouTube ansehen.

Was mir aufgefallen ist, ist das die LEDs per Zufall entfernt und gesetzt werden. Dieses Verhalten ist doch sehr verwirrend. Jedoch verfügt die Platine über 4 PINs (VCC, TX, RX, GND) womit man wahrscheinlich den IC manipulieren könnte, um dieses Verhalten zu verändern.

Des Weiteren ist ein Bauteil beim Zusammensetzen übrig geblieben. Es ist die selbst, rückstellende Sicherung, auch in dem beigelegten Plan findet sich diese Sicherung nicht. Sehr interessant.

Fazit

Es ist ein kleiner Bausatz, welcher von einem ungeübten Anfänger schnell und unkompliziert zusammen gesetzt werden kann. Also eine klare Empfehlung von mir zu diesem Bausatz.
