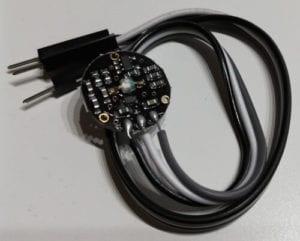

In diesem Beitrag möchte ich den Herzschlag / Pulssensor vorstellen.

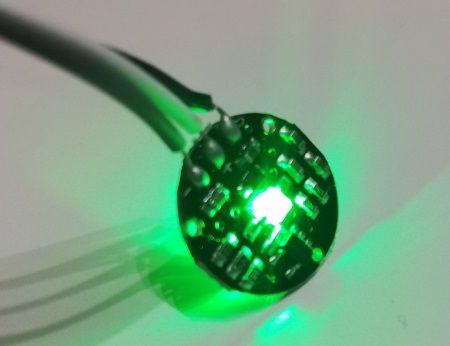

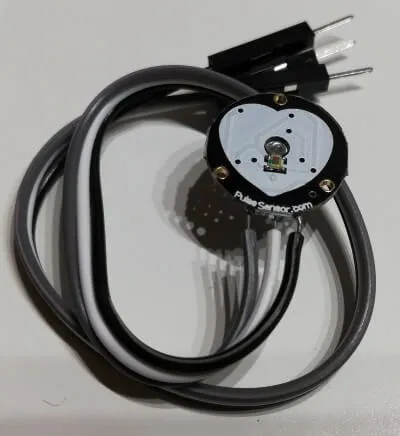

Auf der Rückseite ist die optische Einheit, welche beim Aktivieren des Sensors hellgrün aufleuchtet.
Bezug
Der Sensor kann für ca. 2 € inkl. Versandkosten bei ebay.de* bestellt werden. Wer etwas tiefer in die Tasche greifen kann, / möchte, kann sich den Sensor auch in Deutschland für ca. 5 € bestellen, hier sind die Lieferzeiten deutlich besser (ca. 4 Werktage).
Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!
Technische Daten des Herzschlag / Pulssensor
- Betriebsspannung 3V bis 5V
- Verstärkungsfaktor 330
- LED Wellenlänge 309 nm
Was ist der Verstärkungsfaktor?
Durch die integrierte Verstärkung des Signales können Störimpulse reduziert werden, der Faktor gibt an wie gut / stark diese integrierte Schaltung arbeitet.
Was sagt die Wellenlänge aus?
Die Wellenlänge bestimmt die Farbe, die LED leuchtet in mit einer Wellenlänge von 309 nm somit sendet diese im ultravioletten Bereich. Das grüne Licht, welches vom Sensor ausgeht, wird benötigt, um die Messung durchzuführen. Es ist wichtig, dass kein Umgebungslicht auf die zumessende Stelle am Körper trifft, dieses würde die Messergebnisse verfälschen.
Weitere Informationen zu diesem Thema findest du Bsp. auf der Seite Elektronikpraxis Vogel.
Ich bin kein Arzt und kann die dort beschriebenen Aussagen nicht zu 100 % validieren, gehe aber davon aus, das diese stimmen sollten.
Anschluss & Schaltung

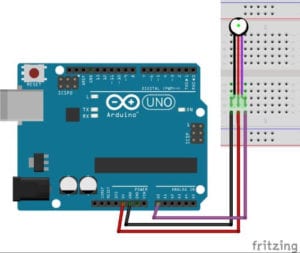

Der Sensor verfügt über 3 Pins welche mit “+”, “-” und “S” beschriftet sind, an diesen Pins sind bereits passende Breadboardkabel angelötet.
Pulssensor | Arduino UNO |
---|---|
+ | 5V |
– | GND |
S | analoger Pin A0 |
Vom Werk her sind die Kabelfarben jedoch sehr ungünstig gewählt, hier hätte ich mir gewünscht, das “+” rot, “-” schwarz oder weiß und “S” blau ist. Dieses macht das Anschließen deutlich einfacher.
Quellcode
Da der Pulssensor über den analogen Pin A0 angeschlossen wird, kann der aktuelle Wert über die Funktion
int value = analogRead(A0);
gelesen werden.
#define sensor A0 void setup() { Serial.begin(9600); } void loop() { int value = analogRead(sensor); Serial.println(value); delay(10); }

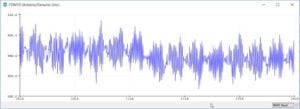

Wenn man den Wert auf dem seriellen Monitor der Arduino IDE ausgibt, kann man sich diesen im seriellen Plotter als Liniendiagramm anzeigen lassen.
Um nun aus diesen Werten einen Puls zu berechnen, muss man die Zeit zwischen zwei Herzschlägen messen.
Es gibt bereits einen guten englischen Beitrag wie man diesen auf einem LCD-Display anzeigen kann.
