Arduino Lektion 33: Taster mit Pull Down Widerstand

Juli 3, 2017Mai 26, 2018 Stefan Draeger 2 Kommentare Arduino, Pull Down Widerstand, Taster

Wie man einen Taster am Arduino anschließt möchte ich in diesem Tutorial erläutern.

Es gibt hier zwei Möglichkeiten wie man einen Taster am Arduino anschließt, einmal mit einem „Pull Down Widerstand“ und mit einem „Pull Up Widerstand“. In diesem Tutorial möchte ich auf den „Pull Down Widerstand“ eingehen.

Inhaltsverzeichnis

1 Benötigte Werkzeuge & Materialien
2 Schaltung
- 2.1 Berechnung des Pull Down Widerstandes
3 Quellcode
4 Video
5 Download
- 5.1 Arduino Lektion 33: Taster mit Pull Down Widerstand

Benötigte Werkzeuge & Materialien

Lötkolben,
Lötzinn,
Lötfett,
Seitenschneider,
4 Breadboardkabel,
Breadboard mit min. 170 PINs,
1 Widerstand mit 120 KOhm,
1 Taster,
1 Arduino UNO (oder vergleichbarer Microcontroller)

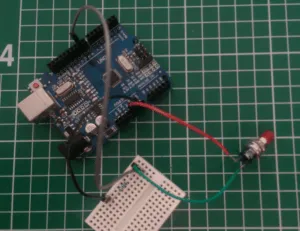

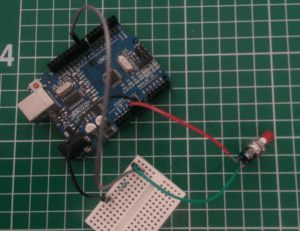

Schaltung

Berechnung des Pull Down Widerstandes

Da man für die Schaltung einen Widerstand benötigt welcher das Potential gegen null zieht benötigen wir einen zwischen 10 KOhm und 120 KOhm.

Der Pull Down Widerstand wird gemäß des Ohmschen Gesetzes wie folgt berechnet:

I = U/R (Stromstärke = Spannung / Widerstandsgröße in Ohm)

5V / 120KOhm = 0,0416 mA ca. 42µA

Dieser Widerstand reicht für meine Schaltung aus so das dieser in Ruhe zustand ein Signal von LOW erzeugt.

Quellcode

const int btnUp = 9; //Taster

int statusBtnUp = 0; //Status des Tasters

int index = 0; // Zählvariable

void setup() {

Serial.begin(9600); //Beginn der Seriellenkommunikation

pinMode(btnUp,INPUT); //Setzen des Eingangssignals des Tasters

}

void loop() {

statusBtnUp = digitalRead(btnUp); //Lesen des Status des Tasters.

//Wenn der Taster auf HIGH ist dann den Zähler

//um eins erhöhen.

if(statusBtnUp == HIGH){

index = index+1;

}

//Ausgabe des Wertes der Zählervariable auf

//den seriellen Ausgang.

Serial.print("Index = ");

Serial.println(index);

//Pause von 450ms.

//Die Pause muss auf den Taster und ggf. den Benutzer abgestimmt sein.

//Denn wenn der Taster gedrückt wird und die Pause zu klein ist kann ggf.

//zwei oder mehr Signale gleichzeitig empfangen werden.

delay(450);

}

Video

Taster mit Pull Down Widerstand am Arduino UNO

Dieses Video auf YouTube ansehen

Kleines Beispiel für den möglichen Einsatz. (Dieses ist Bestandteil eines aktuellen Projektes.)

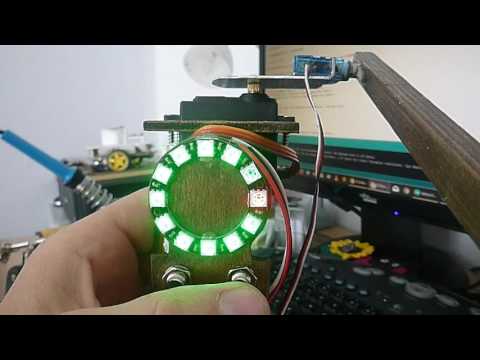

Zwei Taster mit NeoPixel Ring am Arduino UNO

Dieses Video auf YouTube ansehen

In dem Video ist gut zuerkennen das die Pause noch nicht optimal eingestellt ist denn nicht jeder Tastendruck wird interpretiert. Hier werde ich noch etwas nach schärfen müssen.
