Wemos D1 mini Shields & Module

Wemos D1 mini mit verschiedene Shields auf Dual Base Shield
Wemos D1 mini mit verschiedene Shields auf Dual Base Shield

Für den Wemos D1 mini gibt es Shields und Module welche „einfach“ auf diesen gesteckt und gestapelt (je nach Bauform & Zweck) werden können.

Wemos D1 mini mit verschiedene Shields auf Dual Base Shield
Wemos D1 mini mit verschiedene Shields auf Dual Base Shield

Natürlich sollten Taster, Displays und RGB LED oben liegen damit man eine Interaktion mit diesen betreiben kann. Für diesen Zweck gibt es Dual (2fach) sowie Triple (3fach) Base Shields.

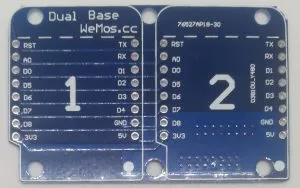

Wemos D1 mini "Dual Base Shield"
Wemos D1 mini „Dual Base Shield“

Mit diesen Shields ist es möchlich 2 oder 3 Shields (je nach Ausführung) nebeneinander zu stapeln.

Die Shields sind bereits bestückt einzig müssen die Stiftleisten angelötet werden. Hier werden bei den meisten 3 verschiedene Ausführungen mitgeliefert.

Es gibt folgende Shields (stand 18.02.2018)

(x) – Auf Lager, Tutorial folgt…

Bezug

Die Shields für den Wemos D1 mini gibt es bei ebay.de, banggood.com sowie amazon.de.

Die Preise liegen je nach Ausführung zwischen 1€ und 10€ wobei man hier aufpassen muss, einige Versender probieren durch überhöhte Versandkosten den niedrigen Preis wieder wett zu machen.

Ich bestelle meine Boards bisher immer bei ebay.de und nehme die lange Lieferzeit aus China in kauf.

Programieren der Shields

Auf der Wikiseite des Herstellers des Original Wemos D1 mini Boards gibt es zu jedem Shield eine kleine Dokumentation (auf English). Auf meiner Seite möchte ich etwas über diese Dokumentation hinaus zeigen und einige kleine Sketche sowie Projekte mit den Shields zeigen.

Kompatibilität untereinander

Die Shields sind in der Regel untereinander kompatibel d.h. die verwendeteten Pins der Shields blockieren sich nicht gegenseitig.
Einzig das „Buzzer Shield“ kann Schwierigkeiten aufwerfen denn hier kann durch die selbst gesetzen Lötverbindungen Probleme entstehen.

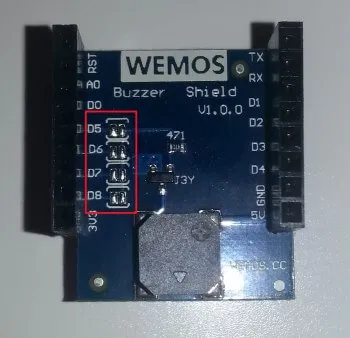

Buzzer Shield - Lötstellen für D5, D6, D7, D8
Buzzer Shield – Lötstellen für D5, D6, D7, D8



Es gibt diverse Shields und Module welche nun in gesonderten Tutorials behandelt werden. Sollte es generelle Neuigkeiten zum Wemos D1 mini geben so werde ich diese hier nachtragen.

Fortsetzung folgt….
