Shelly Plus #2: Shelly Plus AddOn

Posted on 1. Februar 202323. August 2023 by Stefan Draeger

In diesem Beitrag möchte ich dir das Shelly Plus AddOn vorstellen und zeigen wie du an diesen ein DHT22 Sensor anschließt.

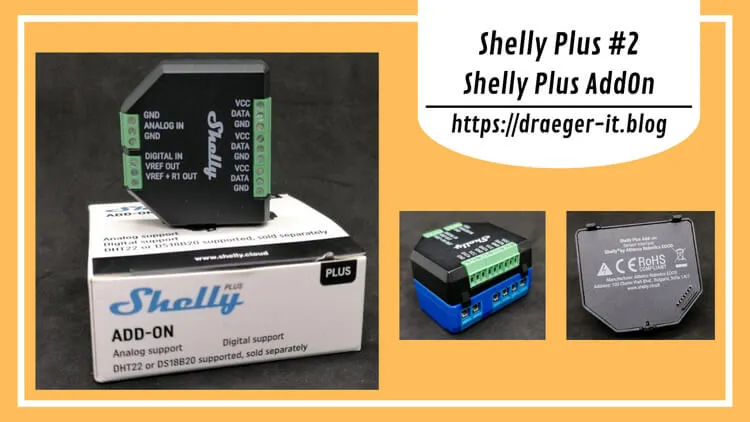

Shelly Plus #2: Shelly Plus AddOn
Shelly Plus #2: Shelly Plus AddOn

Im Beitrag Shelly 1 #2 – Temperatursensor DS18B20 anschließen habe ich dir bereits für das Vorgängermodell dem Shelly 1 gezeigt, wie ein DHT22 Sensor angeschlossen und eingerichtet wird. Die Firma Shelly hat beim neuen Modell für die Plus Varianten einige nützliche Veränderungen einfließen lassen, welche ich dir hier gerne zeigen möchte.

  • Technische Daten des Shelly Plus AddOn
  • Vergleich mit dem Vorgängermodell
  • Bezug
  • Aufbau des AddOn
  • Mögliche Sensoren für das AddOn
  • Anschluss eines DHT22 mit Shelly Plus AddOn an den Shelly Plus 1

Technische Daten des Shelly Plus AddOn

Nachfolgend die technischen Daten zu diesem Modul:

Unterstützte GeräteShelly Plus 1 / 1 PM, Shelly Plus 2PM, Shelly Plus i4/i4DC
maximale Stromaufnahme am GPIO10 mA
Betriebsspannung3,3 V (vom Shelly)
Leistungsaufnahme< 0,5 W (ohne Sensor)
Abmaße (L x B x H))42 mm x 37 mm x 15 mm
Gewicht105 g
FarbeSchwarz
Technische Daten des Shelly Plus AddOn

Die hier aufgeführten technischen Daten habe ich von der offiziellen Seite https://www.shelly.cloud/de/products/product-overview/shelly-plus-add-on entnommen.

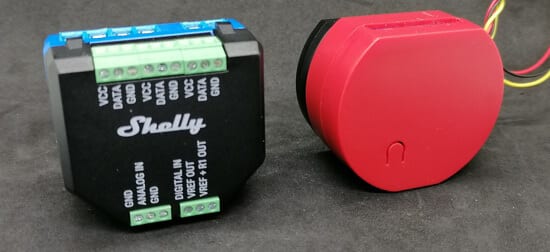

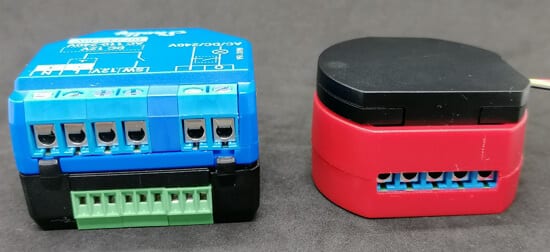

Vergleich mit dem Vorgängermodell

Zunächst möchte auf die Unterschiede zwischen den beiden Modellen eingehen. Das alte Model hat beim Shelly die Schraubklemmen verdeckt, dieses bedeute immer das bei einer Änderung an der Verkabelung das AddOn entfernt werden musste.

Dieses wurde beim neuen AddOn geändert und so gelangt man an die Schraubklemmen, auch wenn das Modul aufgesteckt ist. Des Weiteren sind die Kontakte nun mit vernünftigen Schraubklemmen und nicht mehr mit feinen Drähten.

An das alte Modell konntest du lediglich drei Sensoren vom Typ DS18B20, einen DHT22 oder einen Magnet-Sensor anschließen. Der neue hat hier deutlich zugelegt und kann sogar noch analoge Sensoren auswerten, aber dazu später mehr.

Bezug

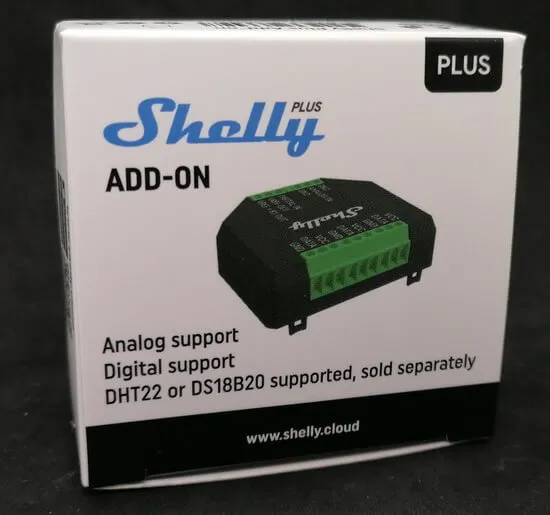

Du bekommst den AddOn auf den gängigen Portalen, wo du Shelly Geräte kaufen kannst. Jedoch auch hier gehen die Preise sehr auseinander.

Hier jetzt eine kleine Auswahl von Shops, welche dieses Modell anbieten.

ShopPreisVersandkosten
https://www.reichelt.de/16,95 €5,95 €
https://www.berrybase.de/17,90 €3,95 €
https://mysmartshop.de/17,85 €5,90 €
https://shellyparts.de/17,78 €3,50 €
eine kleine Auswahl von Shops welche den Shelly Plus AddOn anbieten

Natürlich findest du das neue AddOn auch auf ebay.de, dort jedoch zu deutlich höheren Preisen.

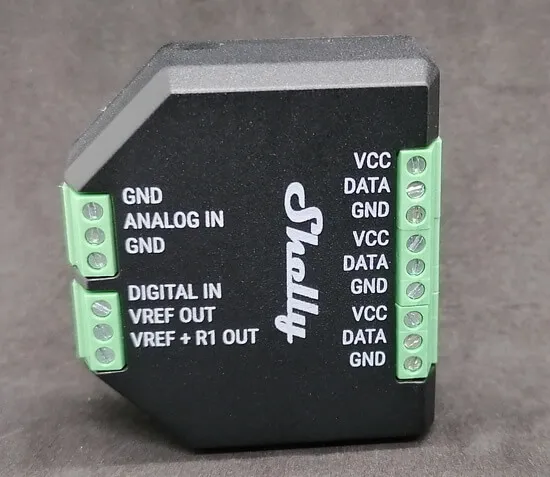

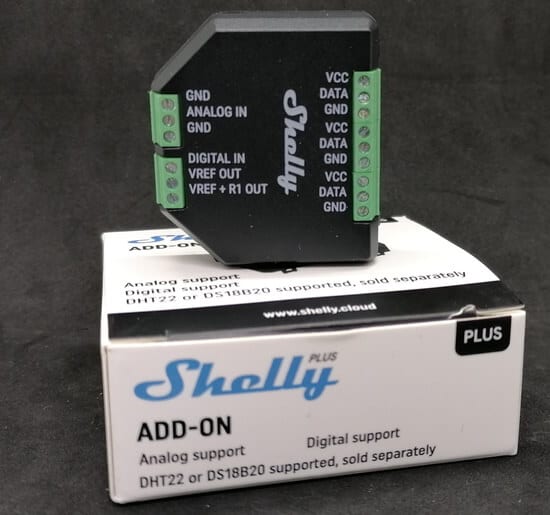

Aufbau des AddOn

Das AddOn hat auf der linken & rechten Seite Schraubklemmen, für welche du einen Schlitzschraubendreher der Größe 1,5 mm benötigst.

Auf der Rückseite befindet sich eine kleine Stiftleiste, welche in den Shelly Plus gesteckt wird.

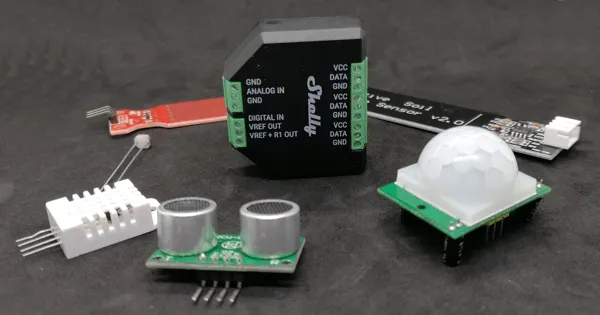

Mögliche Sensoren für das AddOn

Wie du auf den Bildern sehen kannst, besitzt das AddOn einen analogen sowie digitalen Eingang.

Du kannst an dieses AddOn nachfolgenden Sensoren anschließen:

  • einen Magnet-Schalter,
  • einen Fotowiderstand,
  • ein Geräuschdetektor,
  • ein Regensensor,
  • einen Temperatursensor DS18B20,
  • einen Bodenfeuchtesensor,
  • einen DHT22 Sensor,
  • einen PIR / Bewegungssensor,
  • einen Ultraschall-Abstandssensor,
  • usw.

Anschluss eines DHT22 mit Shelly Plus AddOn an den Shelly Plus 1

Schließen wir zunächst einen einfachen DHT22 Sensor an das AddOn an und schauen uns an, wie dieses in der App eingerichtet wird.

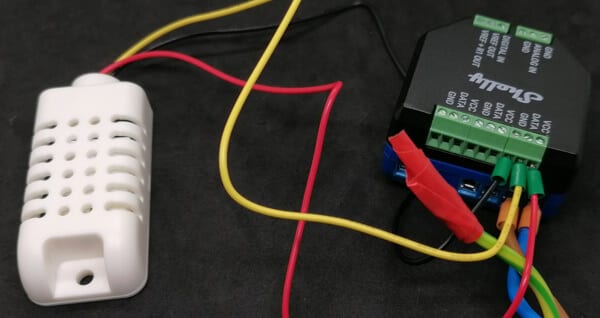

Shelly Plus 1 mit AddOn & DHT22 Sensor
Shelly Plus 1 mit AddOn & DHT22 Sensor

Wenn du bereits Erfahrungen mit dem Shelly hast, dann wirst du bereits wissen, dass ein Sensor sich fast selbständig in der Shelly App einrichtet.

Einrichten eines Shelly AddOn am Shelly Plus 1 in der Android App
Dieses Video auf YouTube ansehen.
