Badlüfter mit Shelly nachlaufen lassen – smarte Lüftersteuerung fürs Badezimmer

Ein Badezimmer ohne Fenster oder mit nur unzureichender Entlüftung kennt wohl jeder: Nach dem Duschen bleibt die feuchte Luft lange im Raum stehen, der Spiegel beschlägt und auch unangenehme Gerüche verschwinden nicht sofort. Häufig ist in solchen Räumen ein einfacher Rohrlüfter verbaut, der zusammen mit dem Licht eingeschaltet wird. Wird das Licht ausgeschaltet, stoppt jedoch oft auch direkt der Lüfter.

Genau hier ist eine Lüfternachlaufsteuerung sinnvoll.

Badlüfter mit Shelly nachlaufen lassen – smarte Lüftersteuerung fürs Badezimmer

Dieses Video auf YouTube ansehen.

Der Badlüfter läuft nach dem Ausschalten des Lichts noch für eine bestimmte Zeit weiter und sorgt so dafür, dass Feuchtigkeit und Gerüche besser abgeführt werden. Klassisch wird dafür häufig ein Nachlaufrelais verwendet. In diesem Beitrag zeige ich dir jedoch, wie du eine solche Steuerung mit Shelly-Geräten deutlich flexibler umsetzen kannst.

Dabei schauen wir uns verschiedene Möglichkeiten an: von einer einfachen Lösung mit zwei Shelly 1 Mini über eine kompakte Variante mit einem Shelly 2PM bis zu einer erweiterten Steuerung mit Shelly Plus 1 oder Shelly Plus 1PM, Add-on und DHT22-Sensor. Damit kann der Lüfter nicht nur zeitgesteuert nachlaufen, sondern bei Bedarf auch automatisch starten, wenn die Luftfeuchtigkeit im Badezimmer einen bestimmten Wert überschreitet.

In diesem Beitrag erfährst du, welche Shelly-Variante sich für welchen Anwendungsfall eignet, wie die grundsätzliche Schaltung aufgebaut ist und welche Automationen für eine smarte Badlüftersteuerung sinnvoll sind.

Warum nicht einfach ein klassisches Lüfternachlaufrelais?

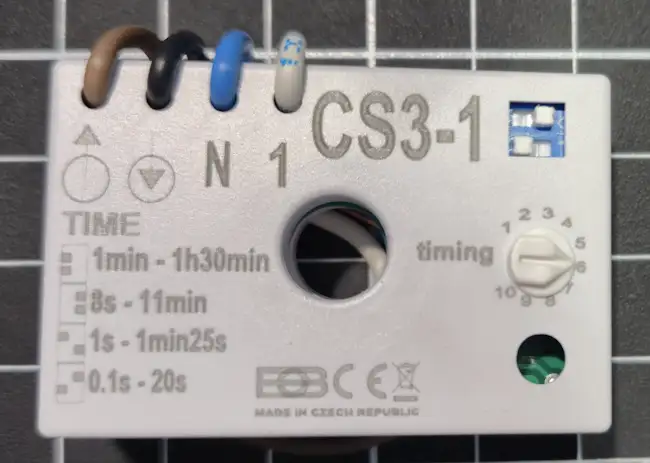

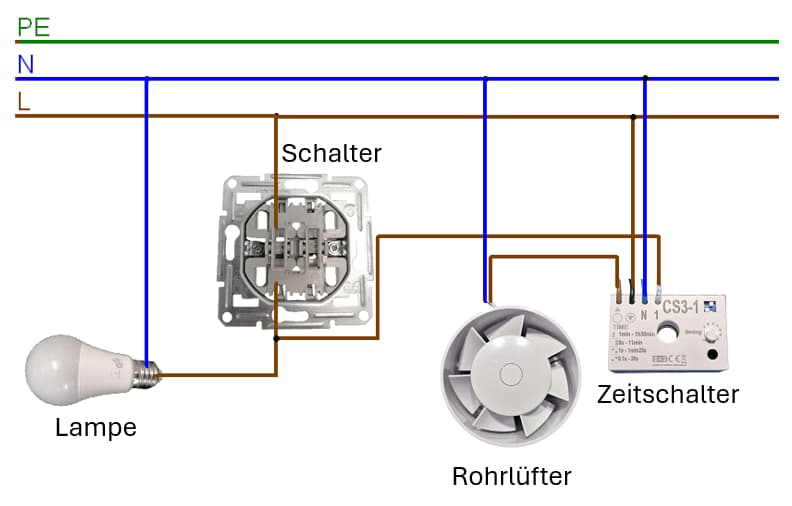

Für genau diesen Anwendungsfall gibt es klassische Lüfternachlaufrelais. Diese werden häufig direkt in Verbindung mit Badlüftern eingesetzt und haben einen großen Vorteil: Die Nachlaufzeit lässt sich meist recht einfach über ein kleines Potentiometer oder eine feste Einstellung vorgeben.

Die Schaltung bleibt dadurch übersichtlich und der Lüfter läuft nach dem Ausschalten des Lichts noch für die eingestellte Zeit weiter.

Für eine einfache Badezimmerlüftung ist das bereits eine solide Lösung.

Die Shelly-Variante bietet jedoch deutlich mehr Möglichkeiten. Neben einer frei anpassbaren Nachlaufzeit kann die Steuerung später erweitert, per App angepasst oder in ein Smarthome-System eingebunden werden. Besonders interessant wird es, wenn ein Shelly Plus 1 oder Shelly Plus 1PM mit einem Add-on und einem DHT22-Sensor kombiniert wird. Dadurch lässt sich nicht nur eine feste Nachlaufzeit realisieren, sondern auch die Luftfeuchtigkeit im Badezimmer auswerten.

Steigt die Luftfeuchtigkeit nach dem Duschen beispielsweise über einen bestimmten Wert, kann der Lüfter automatisch eingeschaltet werden. Sinkt die Luftfeuchtigkeit wieder, wird der Lüfter wieder ausgeschaltet oder nach einer zusätzlichen Sicherheitszeit deaktiviert. Damit arbeitet die Lüftersteuerung nicht nur nach Zeit, sondern tatsächlich nach Bedarf.

Sicherheitshinweis zum Anschluss

Die hier verwendeten Shelly-Module werden direkt mit 230 V Wechselspannung betrieben und in der Regel in einer Unterputzdose oder Anschlussdose installiert. Arbeiten an elektrischen Anlagen sind gefährlich. Bei 230 V AC besteht akute Lebensgefahr durch Stromschlag.

Daher gilt: Der Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. Besonders im Badezimmer müssen zusätzlich die geltenden Schutzbereiche, geeignete Installationsorte und passendes Installationsmaterial beachtet werden.

Vor Arbeiten an elektrischen Anlagen gelten die fünf Sicherheitsregeln:

• Freischalten
• gegen Wiedereinschalten sichern
• Spannungsfreiheit feststellen
• Erden und Kurzschließen
• benachbarte, unter Spannung stehende Teile abdecken oder abschranken

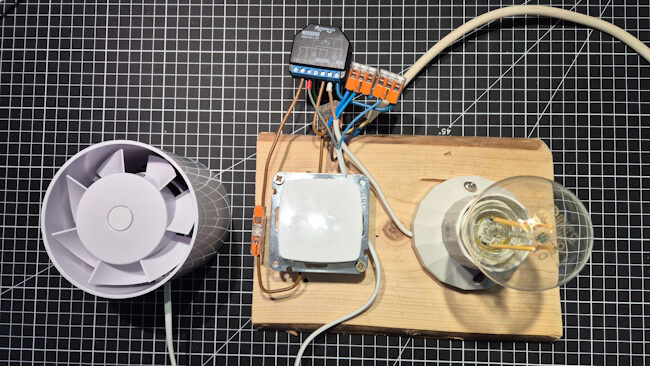

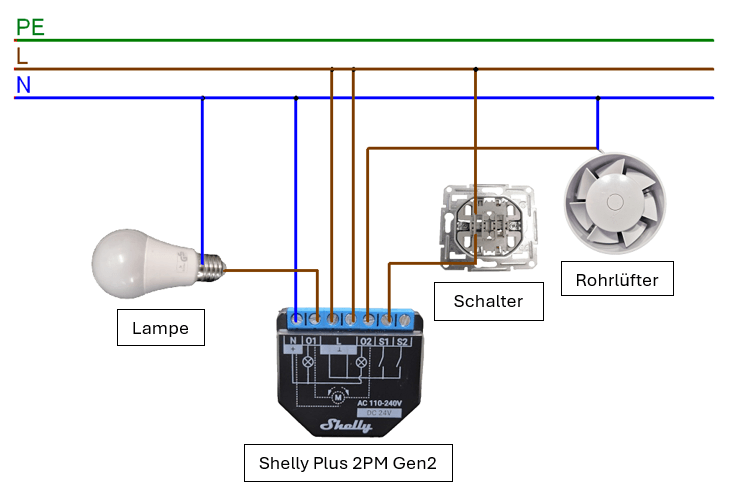

Schaltung: Badlüfter mit Shelly Plus 2PM nachlaufen lassen

Die einfachste Variante für eine smarte Lüfternachlaufsteuerung ist der Aufbau mit einem Shelly Plus 2PM. Dieses Shelly-Modul verfügt über zwei getrennt schaltbare Ausgänge. Dadurch lassen sich Lampe und Badlüfter separat ansteuern, obwohl beide über ein gemeinsames Shelly-Gerät gesteuert werden.

In dieser Schaltung wird die Badezimmerlampe an O1 angeschlossen. Der Rohrlüfter wird an O2 angeschlossen. Der vorhandene Lichtschalter wird mit dem Eingang S1 des Shelly verbunden. Wird der Schalter betätigt, erkennt der Shelly den Schaltvorgang und kann daraufhin die Lampe einschalten. Gleichzeitig kann über eine Automation der Lüfter gestartet und später mit einer Nachlaufzeit wieder ausgeschaltet werden.

Der große Vorteil dieser Lösung ist der sehr übersichtliche Aufbau. Es wird nur ein Shelly-Gerät benötigt, und beide Verbraucher können trotzdem unabhängig voneinander geschaltet werden. So kann die Lampe sofort mit dem Schalter ein- und ausgeschaltet werden, während der Lüfter nach dem Ausschalten des Lichts noch einige Minuten weiterläuft.

Benötigtes Material

Für diese Schaltung werden folgende Komponenten benötigt:

• Shelly Plus 2PM*
• Rohrlüfter* für 230 V
• Lampe
• Schalter
• geeignete Zuleitung
• passende Anschlussklemmen bzw. Installationsmaterial

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

Beim Einsatz im Badezimmer ist besonders darauf zu achten, dass der verwendete Schalter für Feuchträume geeignet ist. Außerdem müssen die geltenden Schutzbereiche im Badezimmer berücksichtigt werden. Arbeiten an 230 V dürfen nur von einer Elektrofachkraft durchgeführt werden.

Grundprinzip der Schaltung

Der Shelly Plus 2PM übernimmt in dieser Variante die Steuerung von zwei getrennten Verbrauchern:

• O1: Lampe
• O2: Badlüfter
• S1: Eingang für den Lichtschalter

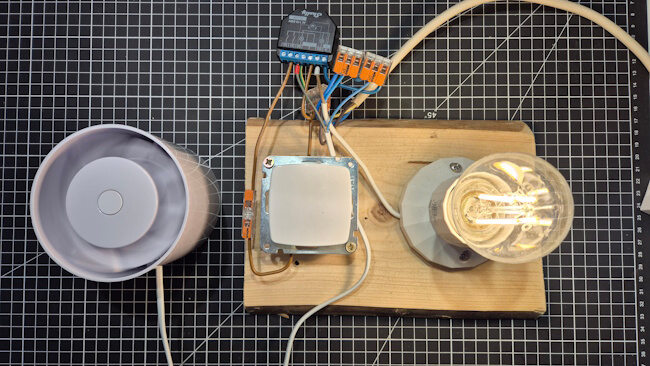

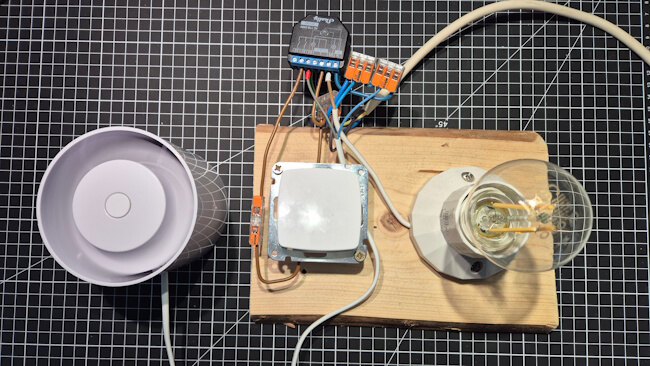

Wird der Lichtschalter betätigt, schaltet der Shelly die Lampe ein. Zusätzlich kann der Lüfter entweder sofort mit eingeschaltet oder erst über eine Automation gestartet werden. Sobald das Licht ausgeschaltet wird, bleibt der Lüfter noch für eine definierte Zeit aktiv. Nach Ablauf dieser Nachlaufzeit wird der Lüfter automatisch ausgeschaltet.

Damit entsteht eine klassische Lüfternachlaufsteuerung, allerdings ohne zusätzliches Nachlaufrelais. Die Nachlaufzeit wird nicht mechanisch am Relais eingestellt, sondern komfortabel über die Shelly-App, die Weboberfläche oder später über ein Smarthome-System wie Home Assistant.

Shelly Skript für die Lüfternachlaufsteuerung mit einem Shelly 2PM

Nachfolgend findest du das Skript für die Lüfternachlaufsteuerung mit einem Shelly 2PM. Die Zeit welche der Lüfter nach dem deaktivieren der Lampe weiterlaufen soll wir im Feld „FAN_DELAY“ eingestellt.

// Nachlaufzeit für den Lüfter in Sekunden.
// In diesem Beispiel läuft der Lüfter nach dem Ausschalten des Lichts
// noch 10 Sekunden weiter.
// Für den echten Einsatz im Badezimmer wären z. B. 120 bis 300 Sekunden sinnvoll.
const FAN_DELAY = 10;

// Variable zum Speichern des laufenden Timers.
// Wird benötigt, damit ein bereits gestarteter Nachlauf wieder abgebrochen
// werden kann, wenn das Licht erneut eingeschaltet wird.
let timerId = null;

// Event-Handler registrieren.
// Diese Funktion wird immer dann aufgerufen, wenn am Shelly ein Ereignis auftritt,
// zum Beispiel wenn sich der Zustand eines Eingangs ändert.
Shelly.addEventHandler(function (event) {

  // Prüfen, ob das Ereignis vom Eingang 0 kommt.
  // Beim Shelly Plus 2PM entspricht "input:0" dem ersten Eingang,
  // also dem Eingang S1.
  //
  // Andere Ereignisse, z. B. von Ausgängen oder anderen Eingängen,
  // werden ignoriert.
  if (event.component !== "input:0") return;

  // Den aktuellen Zustand des Eingangs auslesen.
  // true  = Schalter/Taster ist eingeschaltet
  // false = Schalter/Taster ist ausgeschaltet
  let isOn = event.info.state;

  // Wenn der Schalter eingeschaltet wurde:
  if (isOn) {

    // Falls bereits ein Nachlauf-Timer aktiv ist,
    // wird dieser zuerst gestoppt.
    //
    // Beispiel:
    // Das Licht wurde ausgeschaltet und der Lüfter läuft nach.
    // Wird das Licht während dieser Nachlaufzeit wieder eingeschaltet,
    // darf der alte Timer den Lüfter nicht mehr ausschalten.
    if (timerId !== null) {
      Timer.clear(timerId);
      timerId = null;
    }

    // Ausgang 0 einschalten.
    // Beim Shelly Plus 2PM ist das der erste Schaltausgang.
    // In dieser Schaltung ist daran die Lampe angeschlossen.
    Shelly.call("Switch.Set", { id: 0, on: true });

    // Ausgang 1 einschalten.
    // In dieser Schaltung ist daran der Lüfter angeschlossen.
    //
    // Dadurch läuft der Lüfter direkt mit,
    // sobald das Licht eingeschaltet wird.
    Shelly.call("Switch.Set", { id: 1, on: true });

  } else {

    // Wenn der Schalter ausgeschaltet wurde:

    // Ausgang 0 sofort ausschalten.
    // Die Lampe geht also direkt aus,
    // sobald der Lichtschalter ausgeschaltet wird.
    Shelly.call("Switch.Set", { id: 0, on: false });

    // Einen neuen Timer für den Lüfter-Nachlauf starten.
    //
    // Timer.set erwartet die Zeit in Millisekunden.
    // Deshalb wird FAN_DELAY mit 1000 multipliziert.
    //
    // Der zweite Parameter "false" bedeutet:
    // Der Timer wird nur einmal ausgeführt und wiederholt sich nicht.
    timerId = Timer.set(FAN_DELAY * 1000, false, function () {

      // Nach Ablauf der Nachlaufzeit wird Ausgang 1 ausgeschaltet.
      // Damit wird der Lüfter deaktiviert.
      Shelly.call("Switch.Set", { id: 1, on: false });

      // Die Timer-ID wird zurückgesetzt.
      // Dadurch weiß das Script, dass aktuell kein Nachlauf-Timer mehr aktiv ist.
      timerId = null;
    });
  }
});

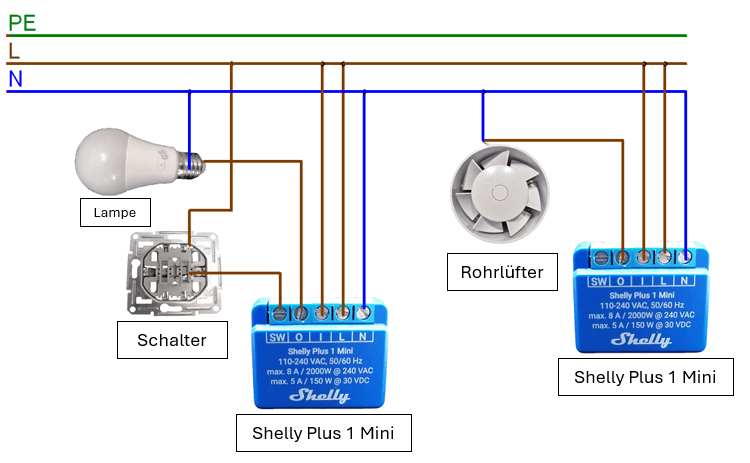

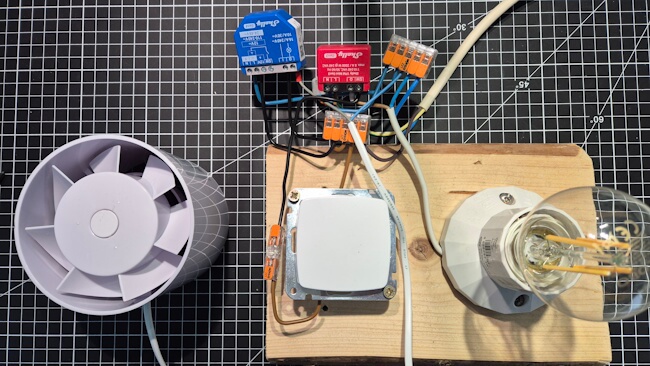

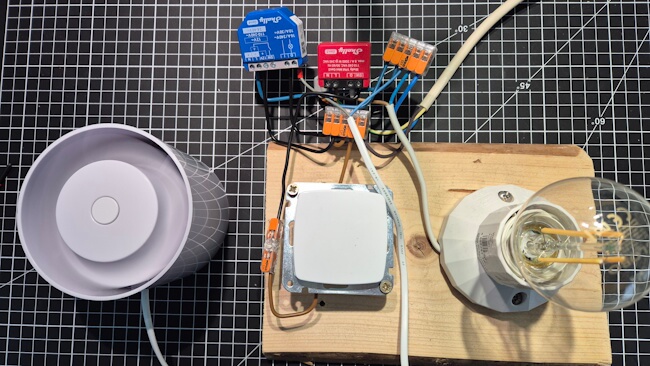

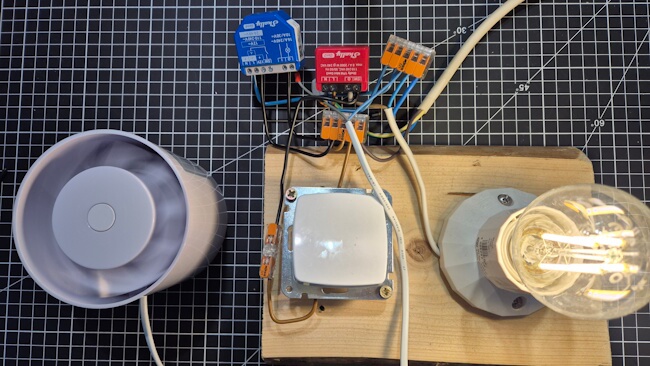

Alternative: Zwei Shelly Plus 1 Mini verwenden

Alternativ kann die Schaltung auch mit zwei einzelnen Shelly Plus 1 Mini aufgebaut werden. Dabei übernimmt ein Shelly die Steuerung der Lampe und der zweite Shelly die Steuerung des Badlüfters.

Diese Variante kann interessant sein, wenn Lampe und Lüfter räumlich oder elektrisch nicht sinnvoll gemeinsam über ein Shelly 2PM angeschlossen werden können. Der grundsätzliche Ablauf bleibt jedoch gleich: Die Lampe wird über den Schalter bedient, während der Lüfter nach dem Ausschalten des Lichts noch für eine definierte Zeit weiterlaufen kann.

Im direkten Vergleich ist der Shelly Plus 2PM für diese Anwendung meist die übersichtlichere Lösung, da beide Ausgänge in einem Gerät vorhanden sind. Außerdem lässt sich die Schaltung mit dem Shelly Add-on und einem DHT22-Sensor erweitern, um den Lüfter zusätzlich abhängig von der Luftfeuchtigkeit zu steuern.

Benötigtes Material

Für diese Schaltung werden folgende Komponenten benötigt:

• 2x Shelly Plus 1 Mini*
• Rohrlüfter* für 230 V
• Lampe
• Schalter
• geeignete Zuleitung
• passende Anschlussklemmen bzw. Installationsmaterial

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

Shelly Skript für die Lüfternachlaufsteuerung mit zwei Shelly

Nachfolgend das Skript für die Lösung mit zwei smarten Shellys in meinem Fall einmal ein Shelly Mini PM Gen3 für den Schalter + Lampe und einmal ein Shelly Plus 1 Gen4 für den Rohlüfter.

Wenn du das Skript kopierst musst du hier die IP Adresse des Gerätes für den Rohlüfter anpassen!

// Nachlaufzeit für den Lüfter in Sekunden.
// In diesem Beispiel läuft der Lüfter nach dem Ausschalten des Lichts
// noch 10 Sekunden weiter.
//
// Für den echten Einsatz im Badezimmer sind eher Werte wie
// 120, 180 oder 300 Sekunden sinnvoll.
const FAN_DELAY = 10;

// IP-Adresse des zweiten Shelly.
// An diesem Shelly ist der Lüfter angeschlossen.
//
// Wichtig:
// Die IP-Adresse sollte im Router fest vergeben werden,
// damit sich diese nicht irgendwann ändert.
const FAN_SHELLY_IP = "192.168.178.198";

// Variable zum Speichern des aktiven Timers.
// Wird benötigt, damit ein laufender Nachlauf-Timer
// wieder abgebrochen werden kann.
let timerId = null;

// Funktion zum Schalten des Lüfters.
//
// Der Lüfter hängt nicht direkt an diesem Shelly,
// sondern an einem zweiten Shelly im Netzwerk.
//
// Über einen HTTP-Request wird der zweite Shelly angesprochen.
// Der Parameter "state" legt fest, ob der Lüfter ein- oder ausgeschaltet wird.
//
// true  = Lüfter einschalten
// false = Lüfter ausschalten
function setFanState(state) {
  Shelly.call("HTTP.GET", {
    url: "http://" + FAN_SHELLY_IP + "/rpc/Switch.Set?id=0&on=" + state
  });
}

// Event-Handler registrieren.
// Diese Funktion wird immer dann ausgeführt,
// wenn am Shelly ein Ereignis auftritt.
Shelly.addEventHandler(function (event) {

  // Nur Ereignisse vom Eingang 0 verarbeiten.
  // Beim Shelly entspricht "input:0" dem ersten Eingang,
  // also dem angeschlossenen Lichtschalter oder Taster.
  //
  // Alle anderen Ereignisse werden ignoriert.
  if (event.component !== "input:0") return;

  // Aktuellen Zustand des Eingangs auslesen.
  //
  // true  = Schalter ist eingeschaltet
  // false = Schalter ist ausgeschaltet
  let isOn = event.info.state;

  // Wenn der Schalter eingeschaltet wurde:
  if (isOn) {

    // Prüfen, ob noch ein Nachlauf-Timer aktiv ist.
    //
    // Beispiel:
    // Das Licht wurde ausgeschaltet und der Lüfter läuft noch nach.
    // Wird das Licht in dieser Zeit wieder eingeschaltet,
    // muss der alte Timer gestoppt werden.
    //
    // Sonst würde der Timer später trotzdem auslösen
    // und den Lüfter ausschalten, obwohl das Licht wieder an ist.
    if (timerId !== null) {
      Timer.clear(timerId);
      timerId = null;
    }

    // Ausgang 0 dieses Shelly einschalten.
    // Daran ist in dieser Variante die Lampe angeschlossen.
    Shelly.call("Switch.Set", { id: 0, on: true });

    // Lüfter über den zweiten Shelly einschalten.
    // Dazu wird die Funktion setFanState() verwendet.
    setFanState(true);

  } else {

    // Wenn der Schalter ausgeschaltet wurde:

    // Lampe sofort ausschalten.
    Shelly.call("Switch.Set", { id: 0, on: false });

    // Nachlauf-Timer für den Lüfter starten.
    //
    // Timer.set erwartet die Zeit in Millisekunden.
    // Deshalb wird FAN_DELAY mit 1000 multipliziert.
    //
    // Der zweite Parameter "false" bedeutet:
    // Der Timer läuft nur einmal und wiederholt sich nicht.
    timerId = Timer.set(FAN_DELAY * 1000, false, function () {

      // Nach Ablauf der Nachlaufzeit wird der Lüfter ausgeschaltet.
      // Auch das passiert wieder über den zweiten Shelly.
      setFanState(false);

      // Timer-ID zurücksetzen.
      // Damit ist im Script wieder erkennbar,
      // dass kein Nachlauf-Timer mehr aktiv ist.
      timerId = null;
    });
  }
});

Ausblick: Lüftersteuerung nach Luftfeuchtigkeit

Die hier gezeigte Lüfternachlaufsteuerung arbeitet zeitbasiert: Wird das Licht ausgeschaltet, läuft der Badlüfter noch für eine festgelegte Zeit weiter. Das ist bereits deutlich flexibler als ein klassisches Nachlaufrelais.

Noch smarter wird die Lösung, wenn zusätzlich die Luftfeuchtigkeit im Badezimmer gemessen wird. Dafür lässt sich der Shelly mit einem Shelly Add-on und einem DHT22- bzw. AM2302-Sensor erweitern. So könnte der Lüfter automatisch starten, sobald die Luftfeuchtigkeit nach dem Duschen einen bestimmten Grenzwert überschreitet.

Ein mögliches Szenario wäre:

• Luftfeuchtigkeit über 70 % → Lüfter einschalten
• Luftfeuchtigkeit unter 60 % → Lüfter ausschalten

Dieses Thema werde ich in einem separaten Beitrag genauer aufgreifen. Dort zeige ich dann, wie der DHT22-Sensor angeschlossen wird, wie die Werte im Shelly ausgewertet werden und wie daraus eine automatische Lüftersteuerung nach Luftfeuchtigkeit entsteht.

Welche Lösung passt zu deinem Badezimmer?

Je nach vorhandener Verdrahtung und gewünschtem Funktionsumfang gibt es verschiedene Möglichkeiten, einen Badlüfter mit Shelly nachlaufen zu lassen. Die folgende Übersicht hilft dir dabei, die passende Variante für dein Projekt auszuwählen.

Lösung	Vorteil	Nachteil	Empfehlung
Klassisches Nachlaufrelais	einfache und bewährte Lösung	kaum flexibel anpassbar	gut für einfache Installationen
Shelly Plus 2PM	ein Gerät für Lampe und Lüfter	Lampe und Lüfter müssen passend verdrahtet sein	beste Lösung für kompakte Aufbauten
Zwei Shelly-Geräte	flexibel bei getrennter Verdrahtung	zwei Geräte und feste IP-Adresse nötig	ideal, wenn Lampe und Lüfter getrennt sitzen
Shelly mit DHT22-Sensor	Steuerung nach Luftfeuchtigkeit möglich	zusätzlicher Sensor und mehr Konfiguration	sinnvoll, wenn der Lüfter abhängig von der Feuchtigkeit laufen soll

Fazit: Smarte Lüfternachlaufsteuerung ohne klassisches Nachlaufrelais

Mit einem Shelly lässt sich eine klassische Lüfternachlaufsteuerung deutlich flexibler umsetzen als mit einem einfachen Nachlaufrelais. Besonders der Shelly Plus 2PM eignet sich sehr gut, da Lampe und Badlüfter direkt über ein Gerät getrennt geschaltet werden können.

Wer Lampe und Lüfter getrennt verdrahtet hat oder räumlich flexibler bleiben möchte, kann alternativ zwei Shelly-Geräte verwenden. Über einen einfachen HTTP-Request lässt sich der zweite Shelly zuverlässig schalten, sodass auch diese Variante sauber funktioniert.

Der große Vorteil liegt in der Anpassbarkeit: Die Nachlaufzeit kann jederzeit im Script geändert werden, ohne dass ein Relais neu eingestellt oder ausgetauscht werden muss. Außerdem lässt sich die Lösung später problemlos in ein größeres Smarthome-System integrieren.

Im nächsten Teil wird die Steuerung noch smarter. Dann erweitere ich die Lüftersteuerung um einen DHT22- bzw. AM2302-Sensor und zeige, wie der Badlüfter abhängig von der gemessenen Luftfeuchtigkeit automatisch ein- und ausgeschaltet werden kann. Damit läuft der Lüfter nicht nur nach Zeit, sondern wirklich nach Bedarf.

FAQ: Häufige Fragen zur Lüfternachlaufsteuerung mit Shelly

Kann ich einen Badlüfter mit Shelly nachlaufen lassen?

Ja, mit einem Shelly lässt sich ein Badlüfter nach dem Ausschalten des Lichts für eine festgelegte Zeit weiterlaufen lassen. Die Nachlaufzeit wird dabei nicht über ein klassisches Nachlaufrelais eingestellt, sondern über ein Shelly Script.

Welcher Shelly eignet sich für eine Lüfternachlaufsteuerung?

Für eine kompakte Lösung eignet sich besonders der Shelly Plus 2PM, da er zwei Ausgänge besitzt. Damit können Lampe und Lüfter getrennt über ein Gerät geschaltet werden. Alternativ lassen sich auch zwei einzelne Shelly-Geräte verwenden.

Brauche ich zusätzlich ein Nachlaufrelais?

Nein, bei der hier gezeigten Lösung übernimmt der Shelly die Nachlaufsteuerung. Das klassische Nachlaufrelais wird dadurch ersetzt. Die Nachlaufzeit kann später bequem im Script angepasst werden.

Kann der Lüfter auch abhängig von der Luftfeuchtigkeit starten?

Ja, das ist möglich. Dafür wird zusätzlich ein Sensor benötigt, zum Beispiel ein DHT22 bzw. AM2302 in Verbindung mit einem Shelly Add-on. Diese Erweiterung eignet sich besonders für Badezimmer ohne Fenster oder mit hoher Feuchtigkeitsbelastung.

Darf ich einen Shelly im Badezimmer selbst anschließen?

Arbeiten an 230 V dürfen nur von einer Elektrofachkraft durchgeführt werden. Gerade im Badezimmer müssen zusätzlich Schutzbereiche, geeignete Installationsorte und passendes Material beachtet werden.
