Zugriffskontrolle mit Nummernfeld, ESP32 und Shelly

Posted on 26. März 20238. November 2023 by Stefan Draeger

In diesem Beitrag möchte ich dir zeigen, wie du eine Zugriffskontrolle mit einem Nummernfeld und einem ESP32 für einen Shelly bauen und programmieren kannst.

Den Shelly habe ich dir bereits in diversen Beiträgen vorgestellt, wie zum Beispiel.:

  • Shelly Plus #1: Shelly Plus 1 Überblick
  • Einsatzgebiete für den Shelly
  • Shelly Plus #4: PIR Sensor am AddOn
AZ-Delivery D1 Board mit ESP32 Chip
AZ-Delivery D1 Board mit ESP32 Chip
Shelly Plus 1
Shelly Plus 1

Der Shelly verfügt über ein Relais, mit welchem wir Lasten bis zu 16A steuern können und wenn wir ein Schütz anklemmen, sogar noch größere. Mit diesem Relais können wir somit recht einfach ein Rolltor oder ein Schiebetor mit Motor steuern.

  • Was ist ein Schütz?
  • Ziel des Projektes – Zugriffskontrolle per Nummernfeld am ESP32 für Shelly
  • Benötigte Ressourcen für das Projekt
  • Aufbau der Schaltung – Nummernfeld am ESP32
  • Anschluss des Shelly
  • Relais per HTTP Request steuern
  • LCD-Display 16×2
  • Programmieren in der Arduino IDE
    • erzeugen einer Ausgabe am LCD-Display
    • lesen der Tasten am 3×4 Keypad
    • Aufbau einer WiFi-Verbindung und absenden eines HTTP Requests
    • Der komplette Code für die Zugriffskontrolle am ESP32 mit Nummernfeld für den Shelly

Was ist ein Schütz?

Ein Schütz, auch bekannt als Schaltschütz, dient zum Schalten von großen Lasten. Dabei wird mit einer kleinen Spannung eine große Last über einen elektromagnetischen Schalter gesteuert. Mithilfe dieses Bauteils können wir also mit einer kleinen Spannung einen großen Verbraucher schalten.

Möchtest du mehr über dieses Bauteil lesen, so empfehle ich dir den Beitrag von elektro4000.de.

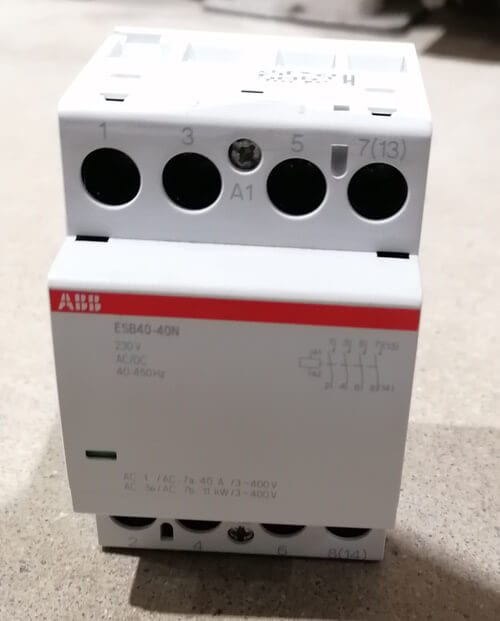

Installationsschutz der Marke ABB
Installationsschutz der Marke ABB

Ziel des Projektes – Zugriffskontrolle per Nummernfeld am ESP32 für Shelly

Das Ziel dieses kleinen Projektes ist es, eine Schaltung aufzubauen, mit welcher wir über ein Nummernfeld und einem ESP32 den Befehl an ein Shelly zum Aktivieren / Deaktivieren senden können. Die Stern-Taste soll mit der Funktion letzte Stelle löschen und die Raute-Taste mit Ausführen belegt werden.

Die Eingabe soll dabei über ein LCD-Display ablesbar sein.

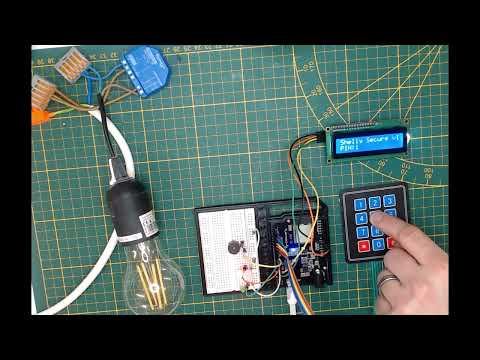

Shelly per ESP32 & HTTP Request steuern
Dieses Video auf YouTube ansehen.

Benötigte Ressourcen für das Projekt

Wenn du das Projekt nachbauen möchtest, dann benötigst du:

  • einen Shelly,
  • einen ESP32,
  • ein Nummernfeld,
  • ein LCD-Display mit I2C Schnittstelle,
  • diverse Breadboardkabel,

Der Shelly benötigt für den Betrieb eine Stromquelle von 12 V Gleichstrom oder 230 V Wechselstrom. Den ESP32 versorge ich in diesem Beispiel mit einem einfachen USB-Netzteil.

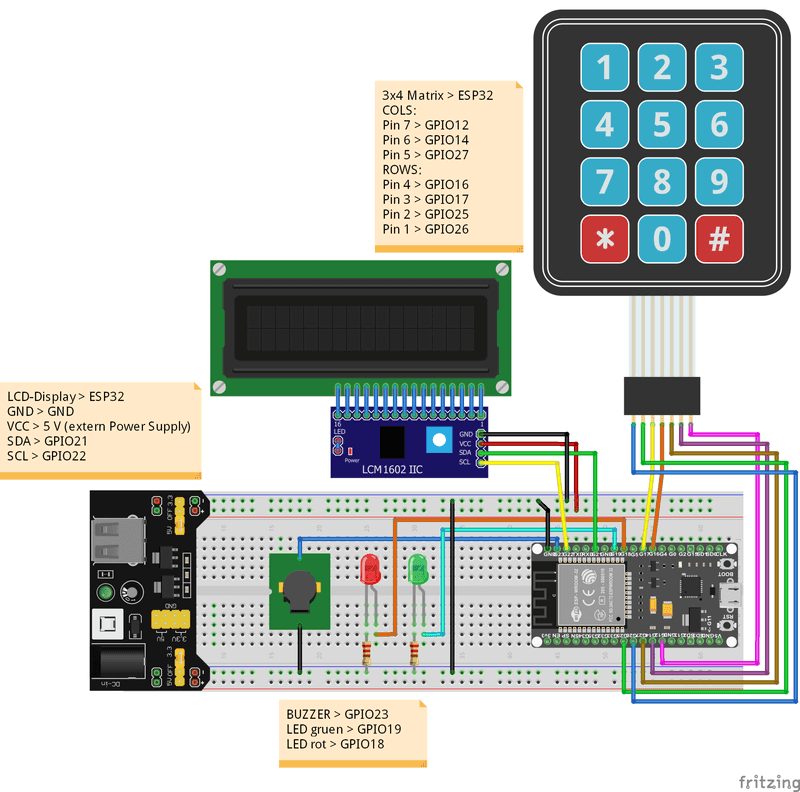

Aufbau der Schaltung – Nummernfeld am ESP32

Schließen wir zunächst das Nummernfeld und das LCD-Display an den ESP32 an.

Nachfolgend die Pinbelegungen am ESP32 für diese Schaltung:

BauteilESP32
3×4 Keypad
Pin 7GPIO12
Pin 6GPIO14
Pin 5GPIO27
Pin 4GPIO16
Pin 3GPIO17
Pin 2GPIO25
Pin 1GPIO26
LCD-Display
GNDGND
VCC5 V
SDAGPIO21
SCLGPIO22
LED, grünGPIO19
LED, rotGPIO18
BuzzerGPIO23

Anschluss des Shelly

Der Shelly kann wie bereits erwähnt Verbraucher bis zu 16A schalten, das reicht im Hausgebrauch für die meisten Für diesen Aufbau verwende ich eine Lampe, welche im späteren Verlauf aktiviert / deaktiviert wird.

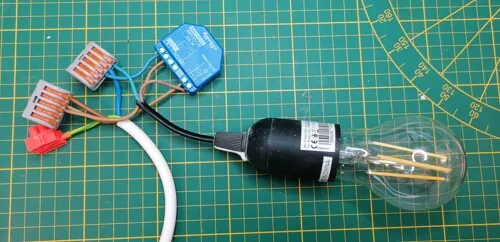

Shelly Plus 1 mit Lampe
Shelly Plus 1 mit Lampe

Die Lampe habe ich wie im Beitrag Shelly Plus #1: Shelly Plus 1 Überblick mit einer Steckdose dargestellt angeschlossen.

Relais per HTTP Request steuern

Das Relais lässt sich sehr einfach per HTTP Request steuern. Die Dokumentation zur Schnittstelle findest du auf der Seite https://shelly-api-docs.shelly.cloud/gen2/ComponentsAndServices/HTTP/.

Für das Absenden benötigen wir die IP-Adresse des Shellys diese findest du entweder in deinem Router oder in der Shelly App, wenn du das Gerät auswählst und dort die Geräteinformationen aufrufst.

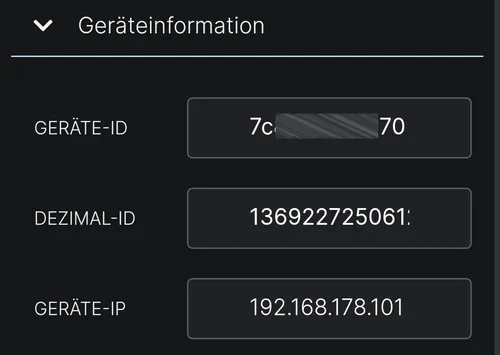

Geräteinformationen zum Shelly
Geräteinformationen zum Shelly

Zum Aktivieren des Relais müssen wir nur den Befehl im Browser oder per Postman ausführen.

http://<IP-Adresse>/relay/0?turn=on

Wenn das Relais deaktiviert werden soll, so muss der Parameter „turn“ lediglich auf den Wert „off“ gestellt werden.

http://<IP-Adresse>/relay/0?turn=off

Als Rückgabe erhält man ein JSON:

{"ison": true, "has_timer":false, "timer_started_at": 0, "timer_duration": 0.00, "timer_remaining": 0.00, "source": "http"}

LCD-Display 16×2

Auf dem Display werden die verschiedenen Zustände und Meldungen angezeigt.

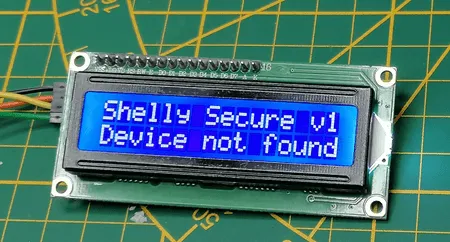

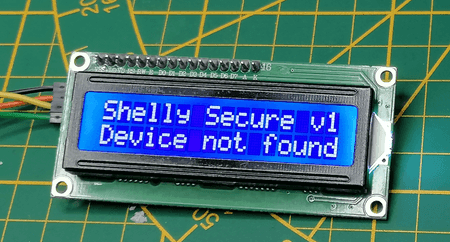

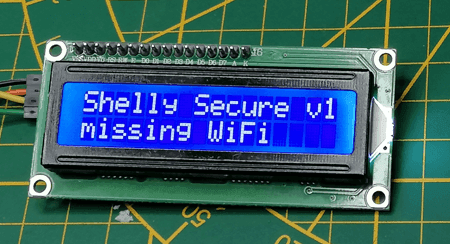

Im Fehlerfall soll zbsp. wenn der Shelly nicht erreichbar ist, die Meldung „Device not found“ angezeigt werden. Wenn die WiFi Verbindung verloren gegangen ist, dann soll „missing WiFi“ angezeigt werden.

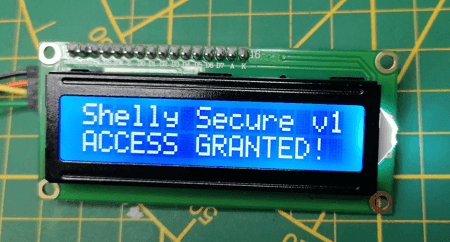

Wenn eine gültige Pin eingegeben wurde, dann wird dem Benutzer „ACCESS GRANTED!“ angezeigt.

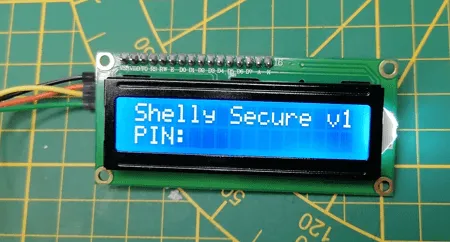

In allen anderen Fällen erscheint die Textzeile zum Eingeben einer Pin.

Programmieren in der Arduino IDE

Wie man die 3×4 Matrix am Arduino programmiert, habe ich dir bereits im Beitrag Arduino Lektion 64: 3×4 Matrix Tastatur erläutert, diesen Beitrag verwende ich als Grundlage für das Programm.

erzeugen einer Ausgabe am LCD-Display

Zunächst binden wir die Bibliothek LiquidCrystal mit dem Befehl include ein. Diese kannst du über den internen Bibliotheksverwalter (1) der Arduino IDE installieren, indem du zunächst nach „LiquidCrystal“ (2) suchst und dann die Schaltfläche „INSTALL“ (3) am Eintrag „LiquidCrystal by Arduino, Adafruit“ klickst. Wenn der Installationsprozess erfolgreich abgeschlossen ist, dann sollte der Text „INSTALLED“ (4) angezeigt werden.

Installieren der Bibliothek LiquidCrystal über den Bibliotheksmanager der Arduino IDE
Installieren der Bibliothek LiquidCrystal über den Bibliotheksmanager der Arduino IDE
//Einbinden der Bibliotheken
//für das LCD-Display
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

//Es wird ein I2C Display mit 16 Zeichen,
//und zwei Zeilen verwendet.
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  //initialisieren des LCD-Displays
  lcd.init();
  lcd.backlight();
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("Shelly Secure v1");
  lcd.setCursor(0, 1);
  lcd.print("PIN:");
}

/**
* Funktion wird fortlaufen ausgeführt.
**/
void loop() {
  //bleibt leer
}

lesen der Tasten am 3×4 Keypad

Für die Programmierung des 3×4 Keypad benötigen wir wie auch beim LCD-Display eine Bibliothek, welche wir ebenso über den Bibliotheksmanager installieren. Dazu suchen wir nach „Keypad“ (1) und wählen am Eintrag „Keypad by Mark Stanley, Alexander Brevig“ die Schaltfläche „INSTALL“ (2), wenn der Installationsprozess abgeschlossen ist, dann wird der Text „INSTALLED“ (3) angezeigt.

Installieren der Bibliothek Keypad über den Bibliotheksmanager der Arduino IDE
Installieren der Bibliothek Keypad über den Bibliotheksmanager der Arduino IDE
//Einbinden der Bibliotheken
//für das 3x4 Keypad
#include <Keypad.h>

//Definieren des Keypads
const byte COLS = 3;  //3 Spalten
const byte ROWS = 4;  //4 Zeilen
//Pins von Links nach Rechts!
byte colPins[COLS] = { 12, 14, 27 };
byte rowPins[ROWS] = { 16, 17, 25, 26 };

//definieren wo welche Taste liegt.
char KEYS[ROWS][COLS] = {
  { '#', '0', '*' },
  { '9', '8', '7' },
  { '6', '5', '4' },
  { '3', '2', '1' }
};

//Instanziieren eines Objektes vom Typ Keypad
//mit den zuvor definierten Werten
Keypad myKeypad = Keypad(makeKeymap(KEYS), rowPins, colPins, ROWS, COLS);

void setup() {
  //begin der seriellen Kommunikation mit 115200 baud
  Serial.begin(115200);
}

/**
* Funktion wird fortlaufen ausgeführt.
**/
void loop() {
   //auslesen der gedrückten Taste
  char key = myKeypad.getKey();

  //Wenn eine Taste betätigt ist, dann enthält die Variable key einen Wert
  if (key) {
     Serial.println(key);
  }
}

Aufbau einer WiFi-Verbindung und absenden eines HTTP Requests

Die Bibliotheken für den ESP32 wurden bereits mit dem Boardtreiber installiert, daher müssen wir diese lediglich mit dem include Befehl einbinden.

//Einbinden der Bibliotheken
//für die WiFi Verbindung des ESP32
#include <WiFi.h>
#include <HTTPClient.h>

//SSID & Passwort für das lokale WiFi
#define WIFI_SSID "***"
#define WIFI_PASSWORD "***"

void setup() {
  //begin der seriellen Kommunikation mit 115200 baud
  Serial.begin(115200);
  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
  while (WiFi.status() != WL_CONNECTED) {
    Serial.print(".");
    delay(200);
  }

  //Wenn die Verbindung erfolgreich aufgebaut wurde,
  //dann soll die IP-Adresse auf der seriellen Schnittstelle
  //ausgegeben werden.
  Serial.println("");
  Serial.println("WiFi connected.");
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());
  Serial.println();
}

/**
* Funktion wird fortlaufen ausgeführt.
**/
void loop() {
  //bleibt leer
}

Der komplette Code für die Zugriffskontrolle am ESP32 mit Nummernfeld für den Shelly

Hier nun der komplette Code mit Kommentaren. Am Ende des Beitrages findest du einen Link, wo du diesen einfach als ZIP-Datei herunterladen kannst.

//Einbinden der Bibliotheken
//für das LCD-Display
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
//für das 3x4 Keypad
#include <Keypad.h>
//für die WiFi Verbindung des ESP32
#include <WiFi.h>
#include <HTTPClient.h>

//SSID & Passwort für das lokale WiFi
#define WIFI_SSID "****"
#define WIFI_PASSWORD "*****"

//Pins der LEDs
#define ledGruen 19
#define ledRot 18
//Pin des Buzzers
#define buzzer 23

//Konstanten für die PWM Signalerzeugung.
//Diese Werte werden benötigt damit ein
//Ton am Buzzer wiedergegeben werden kann.
const int CHANNEL = 0;
const int FREQUENZ = 2000;
const int RESOLUTIONBITS = 12;
const int TONE_FREQ = 600;

//Es wird ein I2C Display mit 16 Zeichen,
//und zwei Zeilen verwendet.
LiquidCrystal_I2C lcd(0x27, 16, 2);

//Definieren des Keypads
const byte COLS = 3;  //3 Spalten
const byte ROWS = 4;  //4 Zeilen
//Pins von Links nach Rechts!
byte colPins[COLS] = { 12, 14, 27 };
byte rowPins[ROWS] = { 16, 17, 25, 26 };

//definieren wo welche Taste liegt.
char KEYS[ROWS][COLS] = {
  { '#', '0', '*' },
  { '9', '8', '7' },
  { '6', '5', '4' },
  { '3', '2', '1' }
};

//Instanziieren eines Objektes vom Typ Keypad
//mit den zuvor definierten Werten
Keypad myKeypad = Keypad(makeKeymap(KEYS), rowPins, colPins, ROWS, COLS);

//Index ab wo die Pineingabe startet.
//Auf dem Display soll in Zeile 2 zunächst
//das Wort "Pin:" stehen.
int keyIndex = 4;
//Index für die Anzahl der gedrückten Tasten
int pinIndex = 0;
//Auf dem Display sind lediglich 11 freie Stellen,
//dieses bedeutet das eine Pin maximal 11 Stellen haben soll/kann.
char pin[11] = {};

//Die Pin welche später geprüft werden soll.
//Die Raute am Ende signalisiert das Ende der Pin.
const char PIN[11] = { '1', '4', '6', '2', '#' };

//Feld zum speichern ob die Pin korrekt eingegeben wurde.
bool accessGranted = false;

//Die Adresse zum steuern des Relais.
//Hier musst du deine IP-Adresse eintragen!
//der Wert für den Key "turn" wird später im Code ergänzt.
String shellyRelaisAddress = "http://192.168.178.101/relay/0?turn=";
//Feld zum speichern des Relaisstatus
bool relaisStatus = false;

void setup() {
  //begin der seriellen Kommunikation mit 115200 baud
  Serial.begin(115200);

  //Definieren das die Pins der LEDs
  //und des Buzzers als Ausgang dient.
  pinMode(ledGruen, OUTPUT);
  pinMode(ledRot, OUTPUT);
  pinMode(buzzer, OUTPUT);

  //initial die rote LED aktivieren
  //und die grüne deaktivieren
  digitalWrite(ledRot, HIGH);
  digitalWrite(ledGruen, LOW);

  //konfigurieren des PWM Channels
  ledcSetup(CHANNEL, FREQUENZ, RESOLUTIONBITS);
  ledcAttachPin(buzzer, CHANNEL);

  //starten der WiFi-Verbindung
  initWiFi();

  //initialisieren des LCD-Displays
  lcd.init();
  lcd.backlight();

  //initialisieren des Displays und der Felder
  init();
}

/**
* Funktion initialisiert die WiFi-Verbindung
* Wenn die Verbindung aufgebaut wurde, dann wird
* die IP-Adresse auf der seriellen Schnittstelle ausgegeben.
**/
void initWiFi() {
  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
  while (WiFi.status() != WL_CONNECTED) {
    Serial.print(".");
    delay(200);
  }
  //Wenn die Verbindung erfolgreich aufgebaut wurde,
  //dann soll die IP-Adresse auf der seriellen Schnittstelle
  //ausgegeben werden.
  Serial.println("");
  Serial.println("WiFi connected.");
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());
  Serial.println();
}

/**
* Initialisiert das LCD-Display & die Felder
**/
void init() {
  accessGranted = false;
  keyIndex = 4;
  pinIndex = 0;
  //zurücksetzen der eingegeben Zeichen
  pin[11] = {};
  //löscht das LCD-Display
  lcd.clear();
  reset();
  digitalWrite(ledRot, HIGH);
  digitalWrite(ledGruen, LOW);
}

/**
* Funktion zeigt auf dem LCD-Display
* in Zeile 1 den Text "Shelly Secure v1" an
* in Zeile 2 den Text "PIN:" gefolgt von
* den bisher eingegebenen Zeichen an.
**/
void reset() {
  lcd.setCursor(0, 0);
  lcd.print("Shelly Secure v1");
  lcd.setCursor(0, 1);
  lcd.print("PIN:");
  //Schleife von 0 bis pinIndex,
  //wobei pinIndex maximal 11 Stellen haben kann.
  for (int i = 0; i < pinIndex; i++) {
    //den aktuellen Cursor um eins nach links schieben
    //das Zeichen aus dem Array an die Position schreiben
    lcd.setCursor(i + 4, 1);
    lcd.print(pin[i]);
  }
}

/**
* Wenn die eingegebene Pin ok ist dann wird,
* das Display gelöscht und
* die Textzeile "ACCESS GRANTED!" angezeigt.
**/
void executeAccessGranted() {
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("Shelly Secure v1");
  lcd.setCursor(0, 1);
  lcd.print("ACCESS GRANTED!");
  //setzen des Feldes auf TRUE
  accessGranted = true;
  //aktivieren/deaktivieren des Relais
  setShellyRelaisStatus();
}

/**
* Wenn die WiFi-Verbindung erfolgreich aufgebaut wurde,
* dann wird der Status des Relais umgekehrt
* aus true wird false / aus false wird true
* und je nach Wert dann
* der Parameterwert "on" oder "off" angehängt.
* Die URL sowie der HTTP-ResponseCode wird
* für Debugausgaben in der seriellen Schnittstelle angezeigt.
**/
int setShellyRelaisStatus() {
  if (WiFi.status() == WL_CONNECTED) {

    String command = shellyRelaisAddress;
    relaisStatus = !relaisStatus;
    if (relaisStatus) {
      command += "on";
      digitalWrite(ledGruen, HIGH);
      digitalWrite(ledRot, LOW);
    } else {
      command += "off";
      init();
    }

    Serial.print("URL:");
    Serial.println(command);

    HTTPClient http;
    http.setTimeout(1000);
    http.begin(command.c_str());

    int httpResponseCode = http.GET();
    Serial.print("HTTP Code:");
    Serial.println(httpResponseCode);
    http.end();
    //Ein HTTP-ResponseCode ungleich als 200 bedeutet ein Fehler.
    //In diesem Fall wird es mit hoher Wahrscheinlichkeit sein das,
    //der Shelly nicht erreichbar ist.
    if (httpResponseCode != 200) {
      //Ausgeben der Meldung auf dem Display
      printMessage("Device not found");
    }
  } else {
    //Wenn die WiFi-Verbindung nicht aufgebaut werden konnte, dann
    //soll eine entsprechende Fehlermeldung ausgegeben werden.
    printMessage("missing WiFi");
  }
}

/**
* Ausgabe einer Fehlermeldung auf dem LCD-Display.
**/
void printMessage(String msg) {
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("Shelly Secure v1");
  lcd.setCursor(0, 1);
  lcd.print(msg);
}

/**
* Wenn eine Taste ungleich Stern/Raute betätigt wird,
* dann soll diese auf dem Display angezeigt werden und
* an dem Index im Array gespeichert werden.
**/
void printKey(char key) {
  if (accessGranted) {
    return;
  }
  lcd.setCursor(keyIndex, 1);
  lcd.print(key);
  pin[pinIndex] = key;

  //Indexe um eins erhöhen
  keyIndex++;
  pinIndex++;
}

/**
* Ausgabe eines Tones auf dem Piezo Buzzer.
**/
void playTone() {
  ledcWriteTone(CHANNEL, TONE_FREQ);
  //eine kleine Pause von 125 Millisekunden
  delay(125);
  ledcWriteTone(CHANNEL, 0);
}

/**
* Die Stern-Taste dient zum löschen der letzten Eingabe.
* Wenn der Index jedoch gleich 4 ist, dann soll die Funktion
* vorzeitig verlassen werden.
**/
void removeLastNumber() {
  if (keyIndex == 4) {
    return;
  }
  //verringern der Indexe um eins
  pinIndex--;
  keyIndex--;
  //löschen des Displays
  lcd.clear();
  //initialisieren des Displays
  //es werden alle zuvor eingegeben Zeichen angezeigt
  reset();
}

/**
* Die Raute-Taste führt den Check der eingegebenen Pin aus.
* Wenn jedoch bereits erfolgreich eine Pin eingegeben wurde, führt
* die Funktion ein Reset durch und verlässt die Funktion vorzeitig.
* Andernfalls wird die eingegebene Pin mit der hinterlegten Pin verglichen.
* Wenn die Prüfung erfolgreich war dann soll die rote LED deaktiviert werden und die
* grüne LED blinken. Danach wird die Funktion executeAccessGranted ausgeführt.
* Wenn die Prüfung nicht erfolgreich war dann soll die rote LED blinken und danach
* die rote LED aktiviert sowie die grüne LED deaktiviert werden.
**/
void execute() {
  if (accessGranted) {
    init();
    return;
  }

  if (checkPin()) {
    digitalWrite(ledRot, LOW);
    blinkLed(ledGruen, 75);
    executeAccessGranted();
  } else {
    blinkLed(ledRot, 75);
    digitalWrite(ledRot, HIGH);
    digitalWrite(ledGruen, LOW);
  }
}

/**
* Funktion zum blinken der LED und ausgeben eines Tones.
**/
void blinkLed(int ledPin, int pause) {
  for (int i = 0; i < 4; i++) {
    digitalWrite(ledPin, HIGH);
    playTone();
    delay(pause);
    digitalWrite(ledPin, LOW);
    playTone();
    delay(pause);
  }
}

/**
* Prüfen der eingegebenen Pin gegen die hinterlegte Pin.
**/
bool checkPin() {
  bool result = true;
  for (int i = 0; i < 11; i++) {
    //das Rautesymbol signalisiert das Ende der Pin
    if (PIN[i] == '#') {
      return result;
    }

    //Wenn die Stelle in den beiden Arrays sich unterscheiden
    //dann ist die Pin nicht korrekt und es wird false zurückgeliefert
    if (pin[i] != PIN[i]) {
      return false;
    } else {
      result = true;
    }
  }
  return result;
}


/**
* Funktion wird fortlaufen ausgeführt.
**/
void loop() {
  //auslesen der gedrückten Taste
  char key = myKeypad.getKey();

  //Wenn eine Taste betätigt ist, dann enthält die Variable key einen Wert
  if (key) {
    //einen Ton ausgeben
    playTone();
    switch (key) {
        //Wenn die Stern-Taste betätigt wurde, dann...
      case '*':
        removeLastNumber();
        break;
        //Wenn die Raute-Taste betätigt wurde, dann...
      case '#':
        execute();
        break;
        //andernfalls, dann...
      default: printKey(key); break;
    }
  }
}

2 thoughts on “Zugriffskontrolle mit Nummernfeld, ESP32 und Shelly”

  1. Pingback: Wie man Shelly Produkte verwendet, um Energie zu sparen - Technik Blog
  2. Michael Neubauer sagt:
    17. September 2024 um 13:49 Uhr

    Super Artikel. Gut verständlich und mit minimalem Aufwand! 🙂

    Antworten

Schreibe einen Kommentar Antworten abbrechen

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

Fragen oder Feedback?

Du hast eine Idee, brauchst Hilfe oder möchtest Feedback loswerden?
Support-Ticket erstellen

Newsletter abonnieren

Bleib auf dem Laufenden: Erhalte regelmäßig Updates zu neuen Projekten, Tutorials und Tipps rund um Arduino, ESP32 und mehr – direkt in dein Postfach.

Jetzt Newsletter abonnieren

Unterstütze meinen Blog

Wenn dir meine Inhalte gefallen, freue ich mich über deine Unterstützung auf Tipeee.
So hilfst du mit, den Blog am Leben zu halten und neue Beiträge zu ermöglichen.

draeger-it.blog auf Tipeee unterstützen

Vielen Dank für deinen Support!
– Stefan Draeger

Kategorien

Tools

  • Unix-Zeitstempel-Rechner
  • ASCII Tabelle
  • Spannung, Strom, Widerstand und Leistung berechnen
  • Widerstandsrechner
  • 8×8 LED Matrix Tool
  • 8×16 LED Matrix Modul von Keyestudio
  • 16×16 LED Matrix – Generator

Links

Blogverzeichnis Bloggerei.de TopBlogs.de das Original - Blogverzeichnis | Blog Top Liste Blogverzeichnis trusted-blogs.com

Stefan Draeger
Königsberger Str. 13
38364 Schöningen

Tel.: 01778501273
E-Mail: info@draeger-it.blog

Folge mir auf

  • Impressum
  • Datenschutzerklärung
  • Disclaimer
  • Cookie-Richtlinie (EU)
©2025 Technik Blog | Built using WordPress and Responsive Blogily theme by Superb
Cookie-Zustimmung verwalten
Wir verwenden Technologien wie Cookies, um Geräteinformationen zu speichern und/oder darauf zuzugreifen. Wir tun dies, um das Surferlebnis zu verbessern und um personalisierte Werbung anzuzeigen. Wenn Sie diesen Technologien zustimmen, können wir Daten wie das Surfverhalten oder eindeutige IDs auf dieser Website verarbeiten. Wenn Sie Ihre Zustimmung nicht erteilen oder zurückziehen, können bestimmte Funktionen beeinträchtigt werden.
Funktional Immer aktiv
Die technische Speicherung oder der Zugang ist unbedingt erforderlich für den rechtmäßigen Zweck, die Nutzung eines bestimmten Dienstes zu ermöglichen, der vom Teilnehmer oder Nutzer ausdrücklich gewünscht wird, oder für den alleinigen Zweck, die Übertragung einer Nachricht über ein elektronisches Kommunikationsnetz durchzuführen.
Vorlieben
Die technische Speicherung oder der Zugriff ist für den rechtmäßigen Zweck der Speicherung von Präferenzen erforderlich, die nicht vom Abonnenten oder Benutzer angefordert wurden.
Statistiken
Die technische Speicherung oder der Zugriff, der ausschließlich zu statistischen Zwecken erfolgt. Die technische Speicherung oder der Zugriff, der ausschließlich zu anonymen statistischen Zwecken verwendet wird. Ohne eine Vorladung, die freiwillige Zustimmung deines Internetdienstanbieters oder zusätzliche Aufzeichnungen von Dritten können die zu diesem Zweck gespeicherten oder abgerufenen Informationen allein in der Regel nicht dazu verwendet werden, dich zu identifizieren.
Marketing
Die technische Speicherung oder der Zugriff ist erforderlich, um Nutzerprofile zu erstellen, um Werbung zu versenden oder um den Nutzer auf einer Website oder über mehrere Websites hinweg zu ähnlichen Marketingzwecken zu verfolgen.
Optionen verwalten Dienste verwalten Verwalten von {vendor_count}-Lieferanten Lese mehr über diese Zwecke
Einstellungen anzeigen
{title} {title} {title}
