Weihnachtsstern mit RGB LEDs WS2812B – Teil 1 Aufbau

Posted on 13. November 202229. April 2023 by Stefan Draeger

In diesem ersten Teil zeige ich dir, wie du einen Weihnachtsstern mit RGB LEDs vom Typ WS2812B aufbaust.

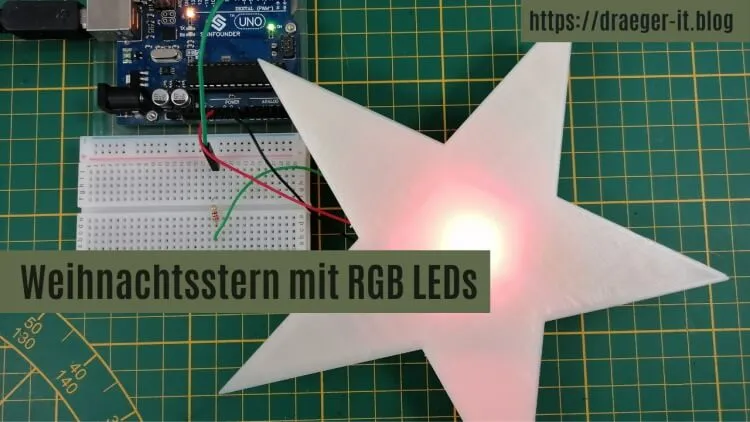

Weihnachtsstern mit RGB LEDs WS2812B - Teil1 Aufbau
Weihnachtsstern mit RGB LEDs WS2812B – Teil1 Aufbau

Das 3D Model zu diesem Weihnachtsstern habe ich von der Seite Thingiverse.com geladen.

Der gesamte Druck der 3 Bauteile für diesen Weihnachtsstern hat knapp 8h mit dem Anycubic Mega Pro gedauert.

  • Bauteile im Überblick
  • Löten der RGB LEDs
  • Anschluss an den Arduino UNO
  • Quellcode zum Testen des Weihnachtssterns
  • Ausblick

Bauteile im Überblick

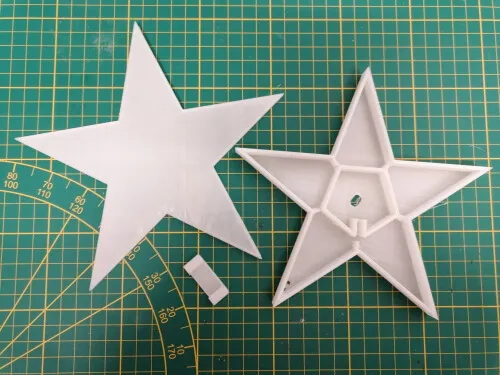

In dem ZIP-File von Thingiverse sind 3 Bauteile enthalten, wobei dieser für LED-Stripes ausgelegt sind, da ich diese jedoch nicht da hatte, habe ich die mir vorliegenden RGB LEDs vom Typ WS2812B verwendet.

Löten der RGB LEDs

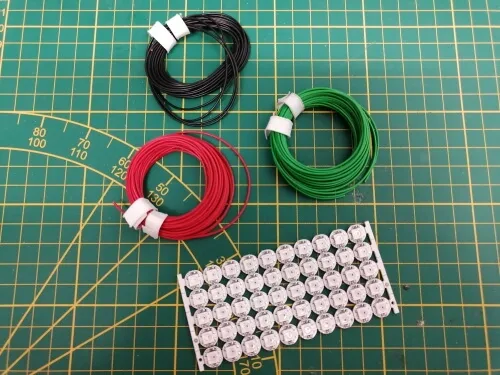

Wenn du ein RGB LED-Stripe verwendest, dann kannst du diesen Schritt überspringen. In meinem Fall musste ich die Litzen abmessen und an die LEDs löten. Dabei war zu beachten, dass die LEDs eine Din und Dout Seite haben.

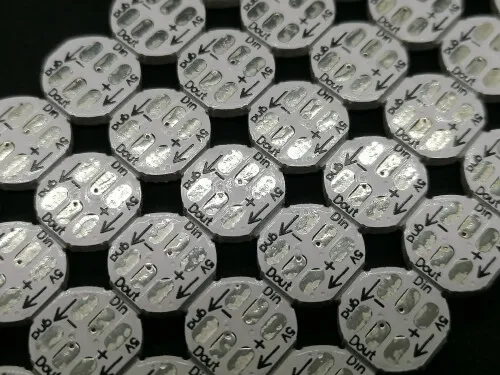

Rückseite der RGB LEDs vom Typ WS2812B
Rückseite der RGB LEDs vom Typ WS2812B

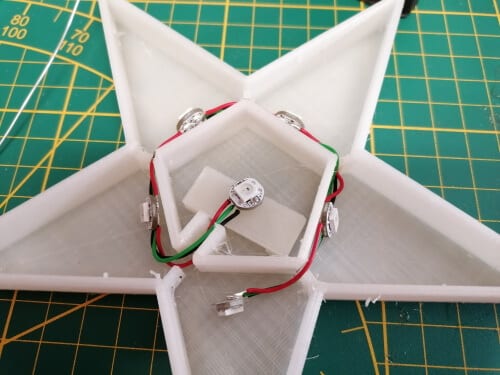

Weihnachtsstern mit RGB LEDs
Weihnachtsstern mit RGB LEDs

Da die LEDs recht klein sind, muss man beim Löten schnell aber trotzdem sauber arbeiten, damit diese nicht überhitzen und zerstört werden. Auch ist mir aufgefallen, dass diese kleinen Lötpunkte sich gerne bei zu langem Kontakt mit dem Lötkolben ablösen.

Anschluss an den Arduino UNO

Wie du ein RGB LED-Stripe am Arduino UNO programmierst, habe ich dir bereits in den nachfolgenden Beiträgen gezeigt.

  • Arduino Lektion 66: WS2812B RGB LED Stripe
  • LED Stripe am Arduino UNO steuern
  • LED Stripe wechsel blinken am Arduino UNO R3
  • LED Stripe wechsel blinken am Arduino UNO R3 – Teil2 einzelne LEDs steuern
  • LED Stripe wechsel blinken am Arduino UNO R3 – Teil3 LED Stripe kaskadierend anschließen

Für den Aufbau der Schaltung benötigen wir noch zusätzlich:

  • einen Arduino UNO,
  • ein passendes Datenkabel,
  • einen 220 Ohm Vorwiderstand,
  • ein Breadboardkabel,
  • ein 170 Pin Breadboard,

Die erste LED des RGB LED-Stripes schließen wir wie folgt an:

  • + > 5V
  • – > GND
  • „mitte“ > 220 Ohm Widerstand > digitaler Pin D3

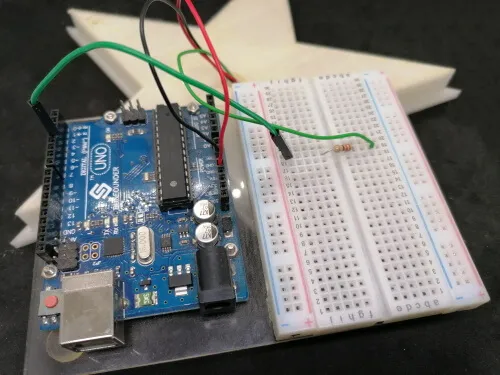

Schaltung - Weihnachtsstern mit RGB LEDs am Arduino UNO R3
Weihnachtsstern mit RGB LEDs am Arduino UNO R3

Quellcode zum Testen des Weihnachtssterns

Im Nachfolgenden zeige ich dir nun ein kleines Programm, mit welchem du deinen Weihnachtsstern zum rot blinken bringst.

// Importieren der Bibliothek "FastLED"
#include <FastLED.h>

// Wieviele LEDs sind auf dem LED Stripe?
#define NUM_LEDS 6

// digitaler Pin an welchem der LED Stripe angeschlossen ist
#define DATA_PIN 3

// Ein Array mit den LEDs
CRGB leds[NUM_LEDS];

void setup() {
  //definieren des WS2812B LED Stripe vom Typ GRB (Green, Red, Blue)
  //sollte ggf. ein anderer Typ verwendet werden so muss dieser hier angepasst werden.
  //Mögliche Typen sind im Blink Beispiel unter https://github.com/FastLED/FastLED/blob/master/examples/Blink/Blink.ino
  // enthalten.
  FastLED.addLeds<WS2812B, DATA_PIN, GRB>(leds, NUM_LEDS);
}

void loop() {
  // eine Schleife von 0 bis NUM_LEDS
  for(int i=0;i<=NUM_LEDS;i++){
    // LED an Position "i" in ROT
    leds[i] = CRGB::Red;
    // aktivieren der gesetzen Werte
    FastLED.show();
    // eine Pause von 50ms.
    delay(50);
    // deaktivieren der LED / es wird lediglich die Farbe schwarz gesetzt
    leds[i] = CRGB::Black;
    // aktivieren der gesetzen Werte
    FastLED.show();
  }
}

Wenn du das Beispiel auf den Mikrocontroller gespielt hast, dann sollte dein Weihnachtsstern wie folgt aufblinken.

Die Frequenz kannst du ändern, indem du die Pause von 50ms vergrößerst oder verkleinerst.

Ausblick

Dieses war der erste Teil in welchem wir zunächst diesen kleinen Weihnachtsstern aufgebaut haben, im nächsten Schritt werden wir diesen nun per Infrarot Fernbedienung und Wi-Fi steuern.

Die Steuerung per Infrarot ist mit einer Fernbedienung von RGB Stripes denkbar einfach, aber dazu später mehr.

IR Fernbedienung für Grundig LED Spots
IR Fernbedienung für Grundig LED Spots
einfache IR Fernbedienung für den Arduino
einfache IR Fernbedienung für den Arduino

Für die Steuerung per WiFi nutzen wir den Wemos D1 Mini mit entsprechendem IR Shield.

IR Controller Shield auf Wemos D1 mini
IR Controller Shield auf Wemos D1 mini
