Vorstellung des M5Stack UNIT Camera DIY KIT

Posted on 4. Mai 202229. April 2023 by Stefan Draeger

In diesem Beitrag möchte ich dir das UNIT Camera DIY KIT von M5Stack vorstellen.

Ich habe dir bereits die Timer-CAMERA X im Beitrag M5Stack – Timer-CAMERA X vorgestellt, welche auch von der Firma M5Stack vertrieben wird. Jedoch benötigst du für dieses Modul ein zusätzlichen ESP32 Downloader.

  • Bezug des Camera DIY KIT von M5Stack
    • Lieferumfang
  • Aufbau des Camera DIY KITs
  • Vorbereiten der M5Stack Camera UNIT und Anschluss an den ESP32 Downloader
  • Ausblick

Bezug des Camera DIY KIT von M5Stack

Dieses DIY KIT kannst du recht günstig über aliexpress.com für knapp 20 € inkl. Versandkosten erstehen.

Was mich sehr überrascht hatte, war die sehr kurze Versandzeit von nur 1 Woche. Das Paket kam von einem Verkäufer aus Magdeburg.

Alternativ kannst du natürlich auch dieses Camera KIT über den offiziellen Shop von M5Stack für 18,95 $ (ca. 16,17 €) zzgl. Versandkosten erstehen. Jedoch fallen hier recht hohe Versandkosten an und somit lohnt sich das nur, wenn man etwas mehr im Shop bestellt.

Lieferumfang

Zum Lieferumfang gehört:

  • ein ca. 17 cm langes Grove Kabel,
  • die Camera UNIT (mit 2 verschiedene Linsen),
  • eine RFID Card

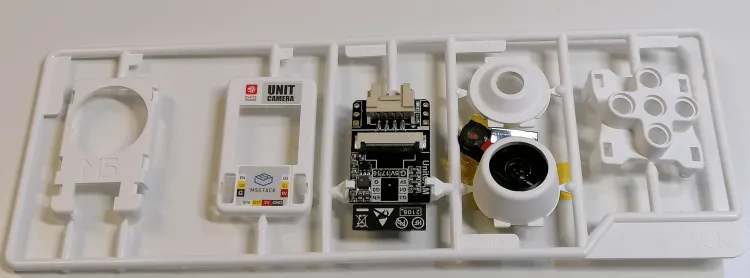

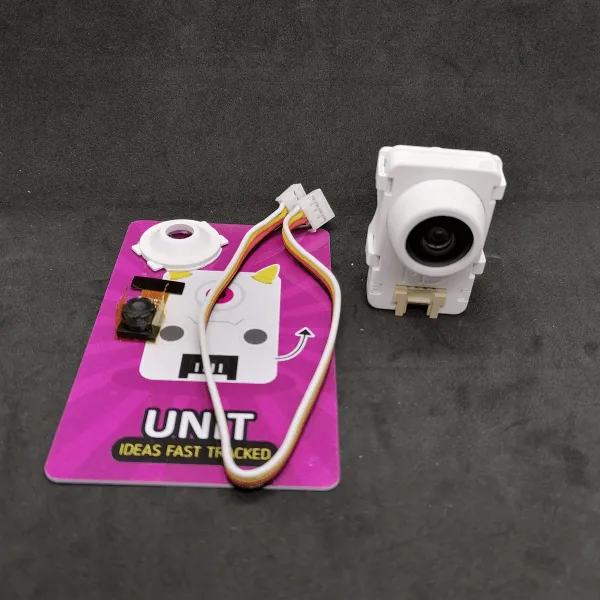

Lieferumfang des UNIT Camera DIY KIT von M5Stack
Lieferumfang des UNIT Camera DIY KIT von M5Stack

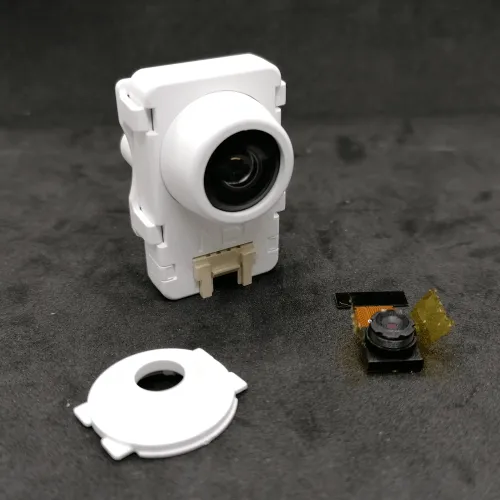

Dem Kit liegen 2 verschiedene Linsen bei. Zum einen eine mit einem Aufnahmewinkel von 65° und eine mit 160°. Beide Linsen sind vom Typ OV2640 mit einer Auflösung von 2 Megapixel.

Aufbau des Camera DIY KITs

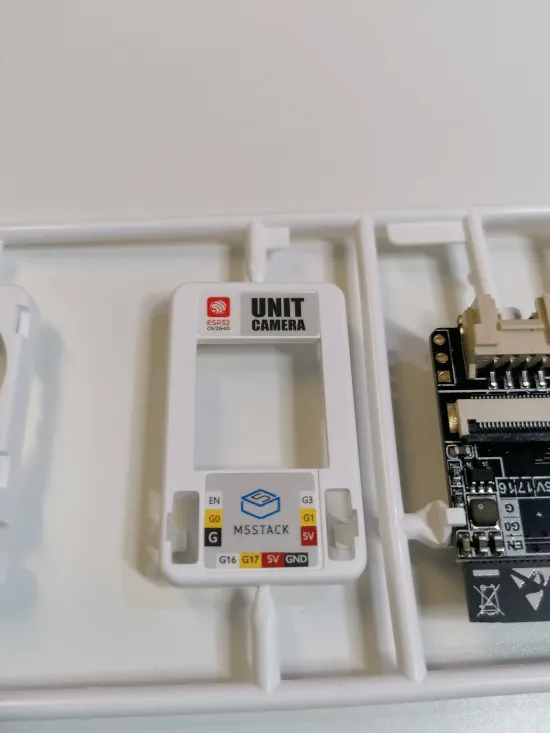

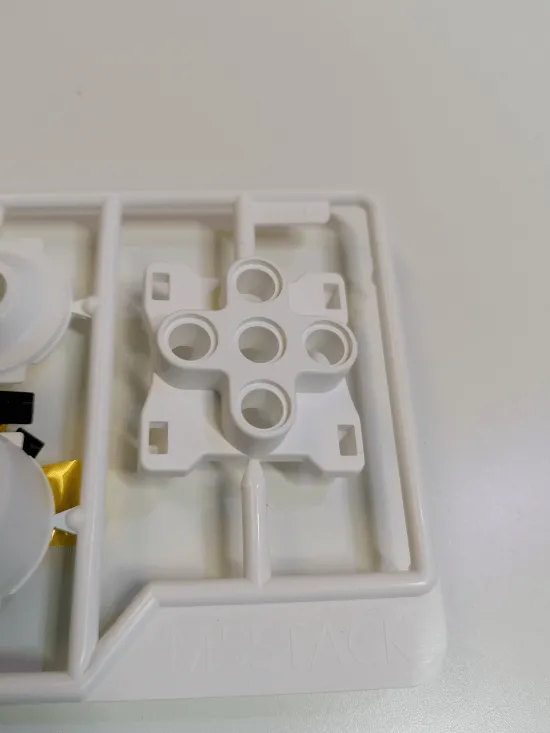

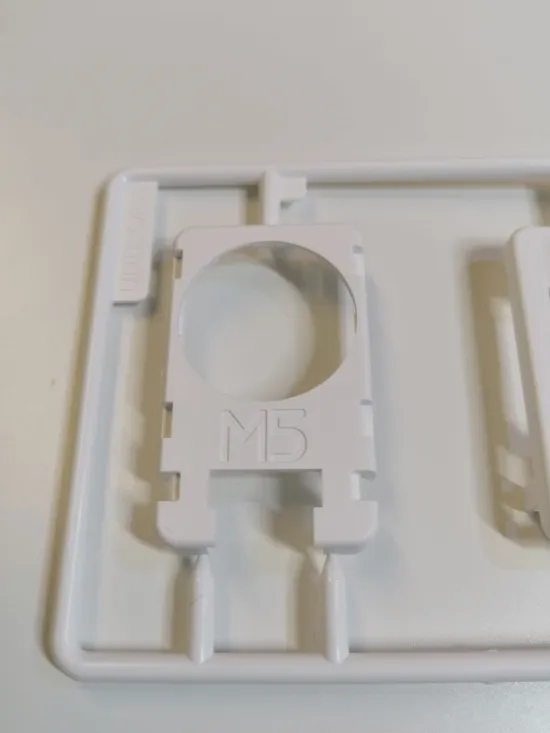

Das DIY KIT wird in einem kleinen Karton geliefert und ist wie der Name es erahnen lässt zum selber aufbauen.

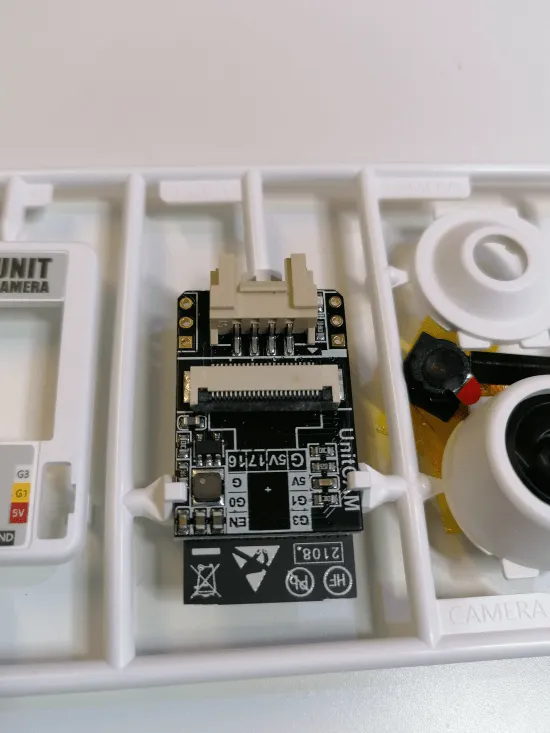

Für das Entfernen der Bestandteile des Kits aus dem Rahmen verwende ich einen kleinen Seitenschneider.

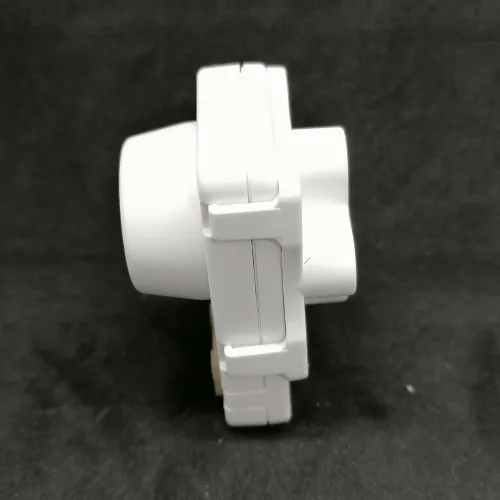

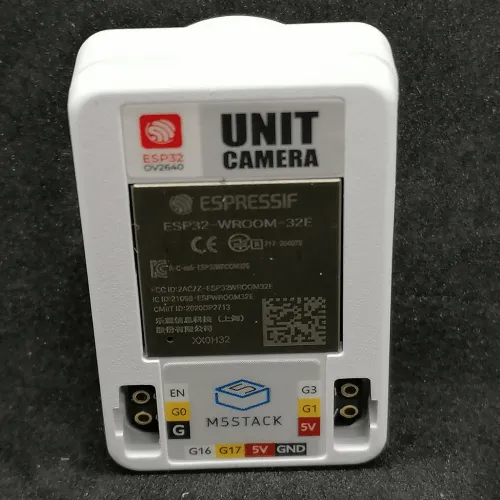

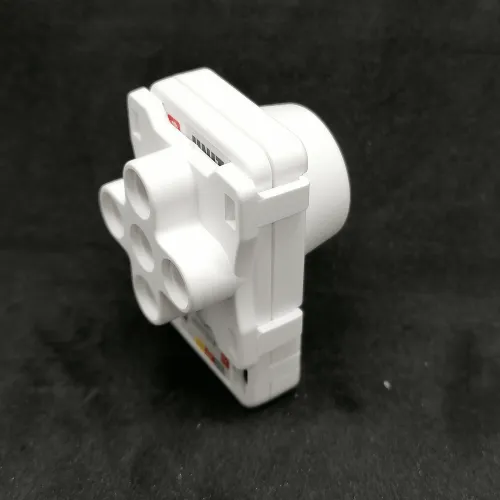

Aufbau des M5Stack UNIT Camera DIY KIT
Dieses Video auf YouTube ansehen.

Vorbereiten der M5Stack Camera UNIT und Anschluss an den ESP32 Downloader

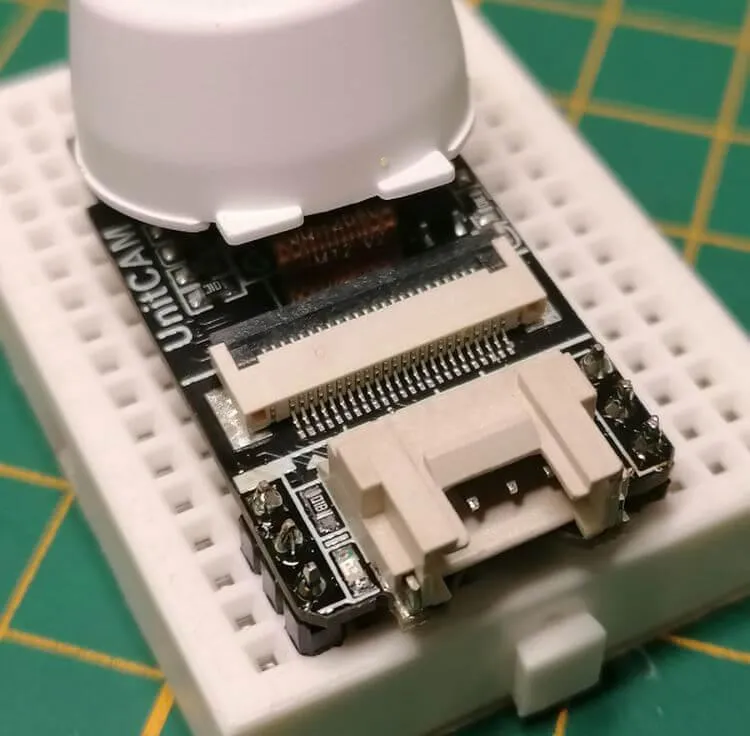

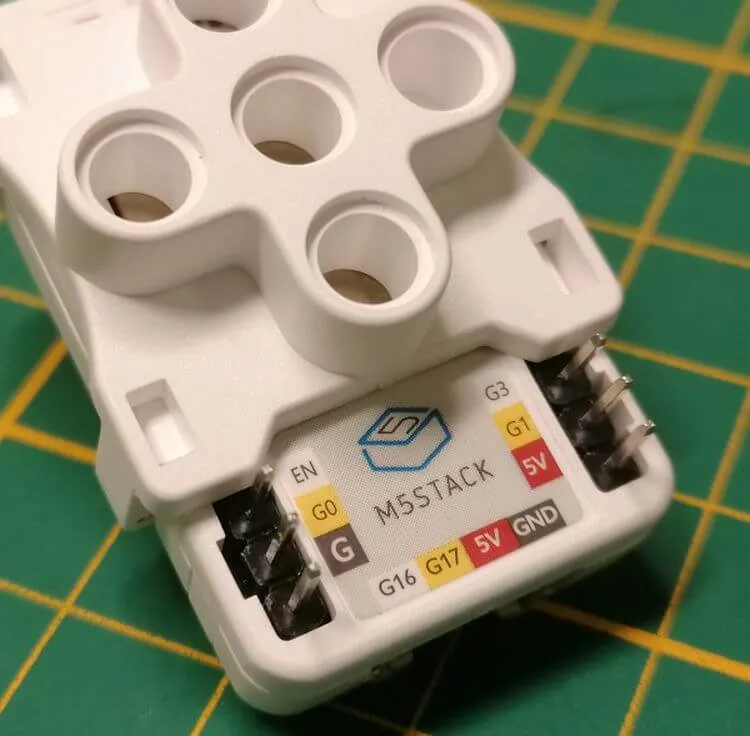

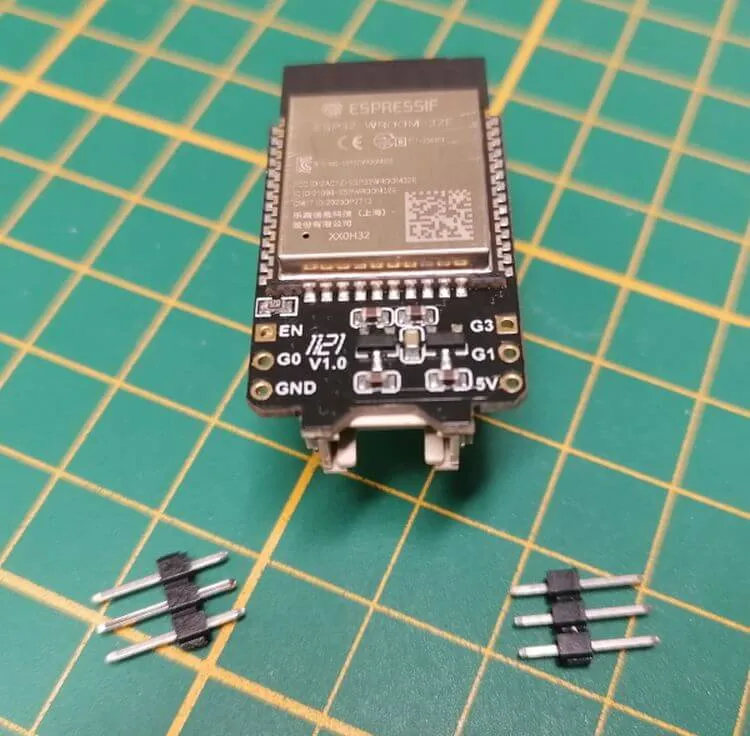

Damit wir die Camera UNIT über den ESP32 Downloader programmieren können, müssen wir zunächst 2 3-fach Stiftleisten auf die Platine löten.

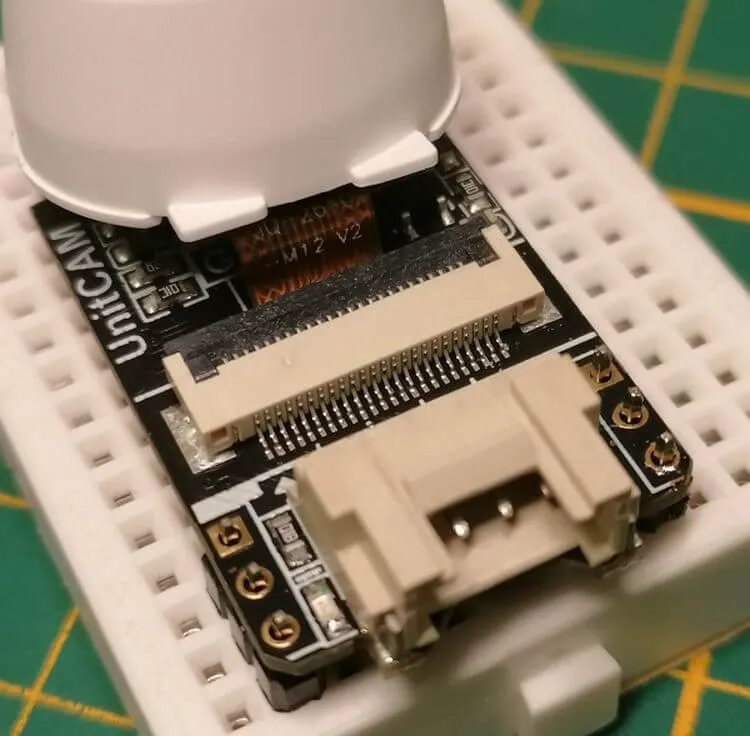

Damit die Stifte im korrekten Winkel angelötet werden können, hilft hier ein 170 Pin Breadboard.

Im nächsten Schritt wird nun der ESP32 Downloader mit der Camera UNIT wie in der Tabelle dargestellt verbunden.

M5Stack Camera UNIT DIYESP32 Downloader
ENEN
G0G0
G – GNDGND
G3TXD
G1RXD
5V3.3V

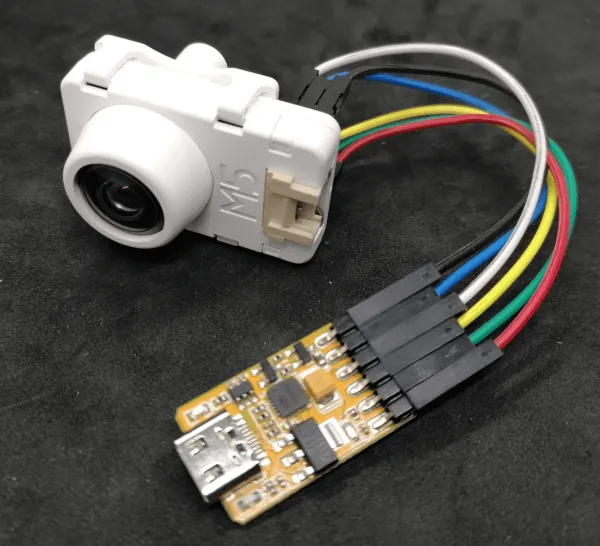

M5Stack Camera UNIT DIY mit ESP32 Downloader
M5Stack Camera UNIT DIY mit ESP32 Downloader

Ausblick

Im nächsten Teil werde ich dir zeigen, wie du diese Kamera programmieren und das Bild auf einer Webseite bzw. einem M5Stack Core2 anzeigen lassen kannst.
