Der Shelly 2PM Gen2 ist eine smarte und preiswerte Lösung für die Automatisierung von Beleuchtung und Rollläden in deinem Zuhause. Mit seinen vielseitigen Funktionen, darunter die Echtzeit-Überwachung des Stromverbrauchs, überzeugt das Gerät durch einfache Installation und vielseitige Einsatzmöglichkeiten. Obwohl mittlerweile bereits die dritte Generation erhältlich ist und die vierte kurz vor der Auslieferung steht, bietet die Gen2-Version ein hervorragendes Preis-Leistungs-Verhältnis. Die Unterschiede zu den neueren Modellen sind im normalen Betrieb kaum spürbar, sodass sich der Griff zur bewährten, günstigeren Variante durchaus lohnt.
In diesem Beitrag zeige ich dir, was der Shelly 2PM Gen2 alles kann, wie er sich in dein Smart-Home-System integrieren lässt und warum er auch 2025 eine gute Wahl für Einsteiger und Fortgeschrittene ist.
Disclaimer: Bevor wir starten, ein kurzer Hinweis: Ich habe den Shelly 2PM Gen2 selbst gekauft und diesen Beitrag unabhängig verfasst. Es besteht keinerlei Verbindung zur Firma Shelly, und ich erhalte weder finanzielle Unterstützung noch andere Vorteile für die Veröffentlichung dieses Artikels. Alle geäußerten Meinungen basieren auf meinen persönlichen Erfahrungen mit dem Gerät.
Inhaltsverzeichnis
- Technische Daten & Features des Shelly 2PM Gen2
- Einbinden des Shelly 2PM Gen2 ins lokale WiFi
- Aufbau einer Schaltung mit zwei Verbraucher
- Zusätzliche Sensoren für den Shelly 2PM Gen2: Mehr Möglichkeiten für Automatisierungen
Technische Daten & Features des Shelly 2PM Gen2
Zunächst die technischen Daten des Shelly 2PM Gen2:
| Kategorie | Details |
|---|---|
| Physische Eigenschaften | |
| Abmessungen (HxBxT) | 37 x 42 x 16 ± 0,5 mm |
| Gewicht | Nicht angegeben |
| Montage | Wandkonsole |

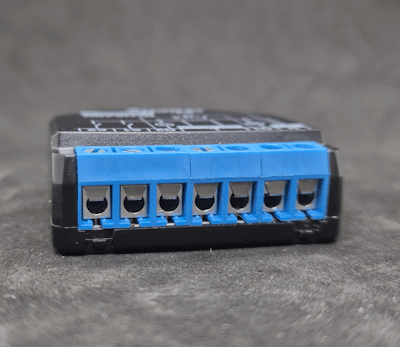

| Max. Drehmoment der Schraubklemmen | 0,4 Nm / 3,5 lbf-in |
| Leiterquerschnitt | 0,5 bis 1,5 mm² / 20 bis 16 AWG |
| Abisolierlänge der Leiter | 5 bis 6 mm |
| Gehäusematerial | Kunststoff |
| Farbe | Schwarz |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 °C bis +40 °C |
| Luftfeuchtigkeit | 30 % bis 70 % RH |
| Maximale Höhe | Bis zu 2000 m (6562 ft) |
| Elektrische Eigenschaften | |
| Stromversorgung | 110–240 V AC oder 24 V DC (±10 %) |
| Stromverbrauch | < 1,4 W |
| Max. Schaltspannung (AC) | 240 V |
| Max. Schaltspannung (DC) | 30 V |
| Max. Schaltstrom (AC) | 10 A (pro Kanal), 16 A (gesamt), 18 A (Spitzenwert) |
| Max. Schaltstrom (DC) | 10 A |
| Sensoren und Messfunktionen | |
| Innentemperatursensor | Ja |
| Spannungsmessung (AC) | Ja |
| Strommessung (AC) | Ja |
| Funkverbindungen | |
| WLAN-Frequenzbereich | 2400 – 2495 MHz |
| Maximale Sendeleistung | < 20 dBm |
| WLAN-Protokoll | 802.11 b/g/n |
| WLAN-Reichweite | Bis zu 30 m (innen), 50 m (außen, je nach Bedingungen) |
| Bluetooth-Protokoll | Version 4.2 |
| Bluetooth-Reichweite | Bis zu 10 m (innen), 30 m (außen, je nach Bedingungen) |
| Prozessor und Speicher | |
| CPU | ESP32-U4WDH |
| Flash-Speicher | 4 MB |
| Firmware-Funktionen | |
| Zeitpläne | Bis zu 20 |
| Webhooks | 20 Webhooks mit je 5 URLs |
| Scripting-Unterstützung | Ja |
| MQTT-Unterstützung | Ja |
| CoAP-Unterstützung | Nein |
Besonders hervorzuheben sind die Features:
- WiFi 2.4 GHz, 802.11 b/g/n
- Bluetooth 4.2, sowie
- 2 Relais mit je 10A bzw. gesamt 16A (18 Ampere Spitze)
Aufbau

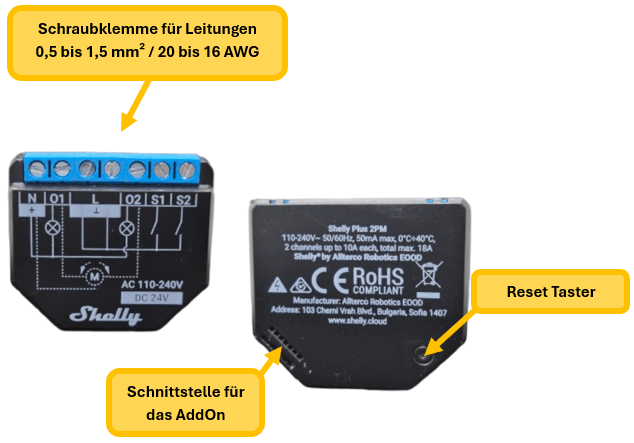

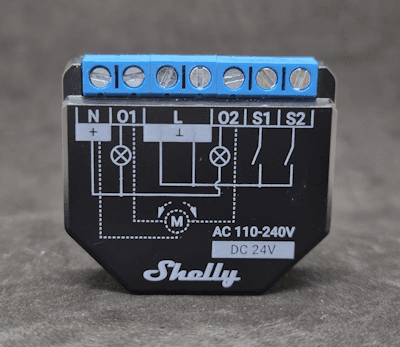

In der folgenden Grafik siehst du den Shelly 2PM Gen2 mit seinen wichtigsten Merkmalen. Alle relevanten Funktionen und Anschlüsse sind mit Pfeilen markiert, damit du auf einen Blick erkennst, was das Gerät bietet und wie kompakt es trotz seiner umfangreichen Möglichkeiten gestaltet ist.
Einbinden des Shelly 2PM Gen2 ins lokale WiFi
Bevor wir damit beginnen und eine Schaltung aufbauen, registrieren wir den smarten Schalter im lokalen WiFi. Es gibt zwei Wege dieses zu machen, zum einen über Bluetooth und der Shelly Smart Control App und zum anderen über den offenen Access Point des Gerätes. Der letzte Weg ist nur leicht umständlicher jedoch führt dieser garantiert zum erfolg und somit der sicherste und spart Zeit.
Im nachfolgenden YouTube-Video zeige ich dir beide Schritte ausführlich.

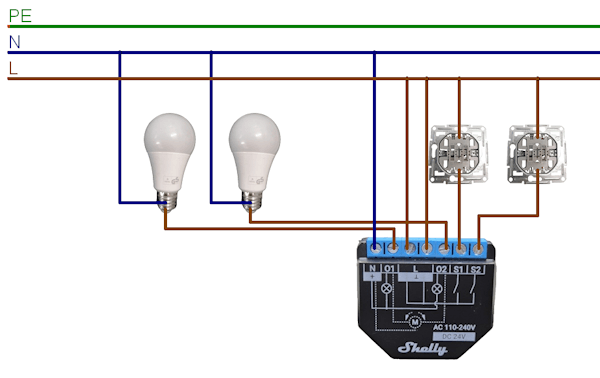

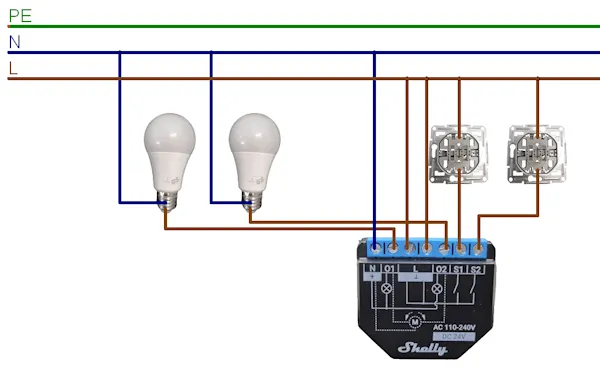

Aufbau einer Schaltung mit zwei Verbraucher
Der Shelly 2PM verfügt über zwei Relais und Schnittstellen über welche man zwei Verbraucher getrennt schalten und messen kann. Ein zusätzliches Feature ist das steuern von Motoren und damit kann dieser ebenso in Rollos verbaut werden (was sein Haupteinsatz gebiet sein wird).
Zusätzliche Sensoren für den Shelly 2PM Gen2: Mehr Möglichkeiten für Automatisierungen

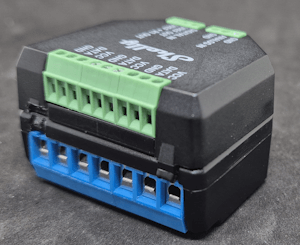

Mit einem Add-On kannst du den Shelly 2PM Gen2 um die Möglichkeit erweitern, verschiedene Sensoren anzuschließen. So lassen sich beispielsweise ein DHT22 oder bis zu drei DS18B20-Temperatursensoren integrieren. Darüber hinaus kannst du auch analoge Sensoren verwenden, um deren Werte auszulesen und in Automatisierungen, Szenen oder Skripten einzubinden.
Hinweis zur Stabilität des Add-Ons: Vorsicht beim Handling
Das Add-On wird über drei Verbindungspunkte mit dem Shelly 2PM Gen2 verbunden. Diese sorgen für einen stabilen Halt, sind jedoch nicht darauf ausgelegt, häufig oder regelmäßig getrennt zu werden. Die Verbindungspunkte bestehen aus recht dünnem Plastik, was die Stabilität bei wiederholtem An- und Abstecken beeinträchtigen kann.
In meinem Fall ist bereits einer dieser Punkte abgebrochen. Glücklicherweise beeinträchtigt dies die Funktion im losen Aufbau nicht, dennoch empfehle ich, das Add-On vorsichtig zu montieren und unnötige Trennungen zu vermeiden, um Schäden zu verhindern.

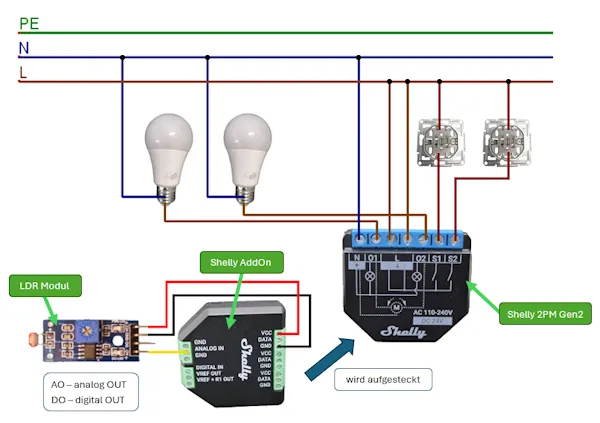

Aufbau der Schaltung mit einem LDR / Fotowiderstand
Im folgenden Abschnitt zeige ich dir Schritt für Schritt, wie du mithilfe eines Helligkeitssensors eine Automation erstellst: Bei einer bestimmten Lichtstärke wird ein Verbraucher eingeschaltet, während ein anderer automatisch ausgeschaltet wird.
Für diese Schaltung verwende ich:
- einen Shelly 2PM Gen2*
- ein Shelly AddOn*
- ein LDR / Fotowiderstand Modul*
- zwei Taster*
- zwei Lampen inkl. Sockel (E14)
- und ein paar Kabel
Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

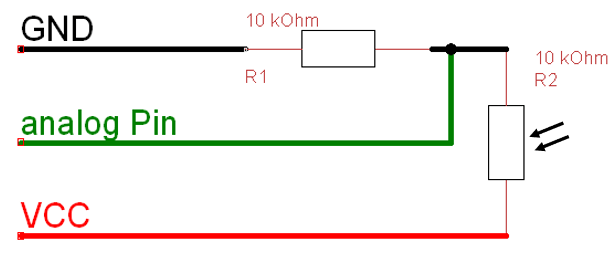

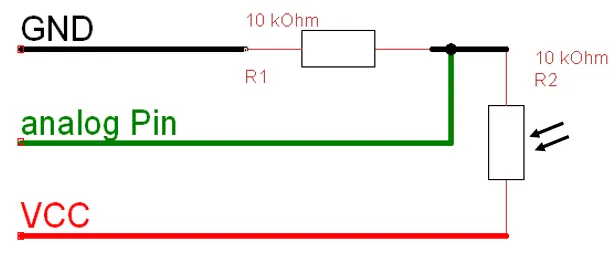

Schaltung eines Fotowiderstandes
Wie du einen Fotowiderstand am Mikrocontroller programmierst, habe ich dir bereits in einigen Beiträgen erläutert, diese Schaltung können wir ebenso verwenden um diesen an das AddOn anzuschließen.

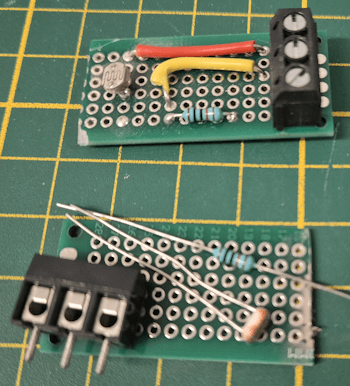

Für die Schaltung auf einer Lochrasterplatine benötigst du:
- eine Lochrasterplatine*
- eine 3fach Leiterplattenklemme*
- einen 10 kOhm Widerstand*
- einen 10 kOhm Fotowiderstand / LDR*
- einpaar Kabel, Typ 20 AWG*
Die Bauteile für die kleine Schaltung bekommst du recht günstig auf Aliexpress.com, wenn du nicht so lange warten möchtest, empfehle ich dir eBay.de.
Intelligente Szene zum schalten zweier Lampen mit einem LDR Modul am Shelly
Mit einem gekauften oder selbst gebauten LDR-Modul (lichtabhängiger Widerstand) in Kombination mit dem Shelly Add-On kannst du Verbraucher – wie zum Beispiel Lampen – abhängig von der Umgebungshelligkeit automatisch ein- und ausschalten. So lassen sich Lichter bei einsetzender Dunkelheit aktivieren und bei zunehmendem Tageslicht wieder deaktivieren.

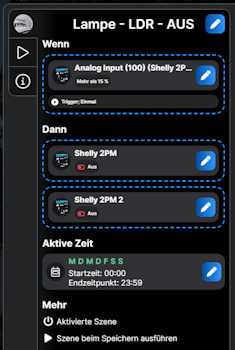

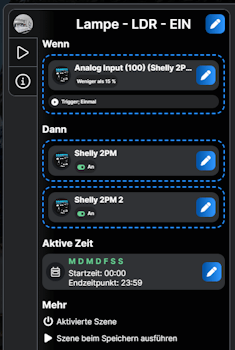

Für diese Automation nutze ich eine intelligente Szene, die entweder über die Shelly Smart Control App oder etwas einfacher über die Shelly Cloud eingerichtet werden kann. In meinem oben verlinkten YouTube-Video erkläre ich dir ausführlich und Schritt für Schritt, wie du diese Szene erstellst. Nachfolgend findest du zwei Screenshots der fertig konfigurierten Szene, die dir einen schnellen Überblick über die Einstellungen geben.
Fazit: Lohnt sich der Shelly 2PM Gen2?
Der Shelly 2PM Gen2 ist eine leistungsstarke und dennoch preiswerte Lösung für die Smart-Home-Automatisierung. Trotz der bereits erhältlichen dritten Generation und der bald erscheinenden vierten Generation bietet die Gen2-Version ein hervorragendes Preis-Leistungs-Verhältnis. Die Unterschiede zu den neueren Modellen sind im Alltag kaum spürbar, sodass sich der Kauf weiterhin lohnt – besonders, wenn man ihn zu einem günstigen Preis ergattern kann.
Dank seiner kompakten Bauweise, der einfachen Integration in bestehende Smart-Home-Systeme und der Möglichkeit, Verbraucher nicht nur zu steuern, sondern auch deren Stromverbrauch in Echtzeit zu messen, ist der Shelly 2PM vielseitig einsetzbar. Ob für die Automatisierung von Beleuchtung, Rollläden oder anderen elektrischen Geräten – das Gerät überzeugt durch seine Flexibilität und Funktionalität.
Hast du bereits Erfahrungen mit dem Shelly 2PM Gen2 gesammelt? Oder nutzt du vielleicht eine neuere Generation? Lass es mich gerne in den Kommentaren wissen! 🚀
