Erfahrungsbericht: Wie gut sind die neuen E-Paper Displays von Soldered?

Posted on 17. Juli 202415. Juli 2024 by Stefan Draeger

Von der Firma Soldered habe ich zwei E-Paper Displays für dieses Review erhalten. Ein E-Paper Display hat die Vorteile, dass es wenig Strom verbraucht und dabei auch noch von allen Winkeln gut lesbar ist.

Erfahrungsbericht: Wie gut sind die neuen E-Paper Displays von Soldered?
Dieses Video auf YouTube ansehen.

Disclaimer: Dieser Beitrag enthält eine unabhängige Bewertung der E-Paper Displays von Soldered, die mir kostenfrei zur Verfügung gestellt wurden. Die hier geäußerten Meinungen und Erfahrungen sind meine eigenen und wurden nicht durch Soldered beeinflusst.

Inhaltsverzeichnis

  • Was sind die Vorteile von E-Paper Displays?
  • 6 Farbiges E-Paper Display von Soldered
    • Technische Daten
    • Aufbau des E-Paper-Displays
  • Programmierung der E-Paper Displays von Soldered
    • Installieren der Boardtreiber
    • Installieren der Bibliotheken für das Display
    • Unterschiede bei der Programmierung von E-Paper Displays von Soldered
    • Anzeigen von Text & Formen in diversen Farben auf dem Soldered Inkplate 6Color E-Paper Display

Was sind die Vorteile von E-Paper Displays?

E-Paper Displays, auch bekannt als elektronische Papierdisplays, bieten eine Reihe von Vorteilen gegenüber herkömmlichen LCD- oder LED-Displays. Hier sind einige der wichtigsten Vorteile:

  1. Geringer Energieverbrauch:
    • E-Paper Displays benötigen nur Strom, wenn sich der angezeigte Inhalt ändert. Ein statisches Bild verbraucht keine Energie, was die Batterielebensdauer erheblich verlängert.
  2. Hohe Lesbarkeit bei Sonnenlicht:
    • E-Paper Displays reflektieren das Licht wie echtes Papier, was bedeutet, dass sie auch bei direkter Sonneneinstrahlung gut lesbar sind.
  3. Augenfreundlichkeit:
    • Da sie kein Hintergrundlicht verwenden, sind E-Paper Displays weniger anstrengend für die Augen und bieten ein angenehmeres Leseerlebnis, ähnlich wie bei gedrucktem Papier.
  4. Dünn und leicht:
    • E-Paper Displays sind in der Regel dünn und leicht, was sie ideal für tragbare Geräte wie E-Reader und Smartwatches macht.
  5. Breiter Betrachtungswinkel:
    • Der Inhalt auf E-Paper Displays bleibt aus nahezu jedem Betrachtungswinkel klar und lesbar, im Gegensatz zu vielen herkömmlichen Displays, die bei seitlichem Blickwinkel verblassen oder verzerrt wirken können.
  6. Flexibilität:
    • Einige E-Paper Displays können auf flexible Substrate gedruckt werden, wodurch sie für innovative Anwendungen wie gebogene oder faltbare Geräte geeignet sind.
  7. Geringere Lichtverschmutzung:
    • Da sie ohne Hintergrundbeleuchtung arbeiten, tragen E-Paper Displays weniger zur Lichtverschmutzung bei und sind in dunklen Umgebungen diskreter.

Diese Vorteile machen E-Paper Displays besonders attraktiv für Anwendungen, bei denen Energieeffizienz, Lesbarkeit und Augenfreundlichkeit im Vordergrund stehen.

6 Farbiges E-Paper Display von Soldered

Von der Firma Soldered bekommst du ein E-Paper Display mit 6 Farben in der Größe von 6 Zoll (was ca. 15 cm Bildschirmdiagonale entspricht). Es können die Farben schwarz, grün, blau, rot, gelb, orange angezeigt werden. Wenn ein Pixel nicht aktiviert ist, dann wird dieser in Weiß dargestellt, somit kommt man sogar auf 7 Farben.

Technische Daten

Nachfolgend die technischen Daten des 6 Zoll (ca. 15 cm), 6 Farben E-Paper Display:

SchlüsselmerkmaleDetails
Displaygröße5,85 Zoll (rund 6 Zoll)
Auflösung600 x 448 Pixel
Farbunterstützung7 Farben
BildaktualisierungTeilweise Updates, schnelle Inhaltsveränderung
MikrocontrollerESP32 mit eingebettetem WiFi und Bluetooth 4.0 (BLE)
StromverbrauchSehr gering, 18 µA im Deep-Sleep-Modus
StromversorgungLithium-Akku oder USB, integriertes Ladegerät
SpeicherkartenleserMicroSD Kartenleser
SchnittstellenZusätzliche GPIO Linien, easyC/Qwiic Kompatibilität, Unterstützung für I²C und SPI
SoftwareFertige Arduino Bibliothek (100 % kompatibel mit Adafruit GFX) und MicroPython
GehäuseoptionenOptional 3D-gedrucktes Gehäuse
AkkuoptionenOptional 1200mAh Akku
Abmessungen131,5 x 105,5 x 10 mm
Abmessungen mit Gehäuse140 x 119,3 x 13,6 mm

Aufbau des E-Paper-Displays

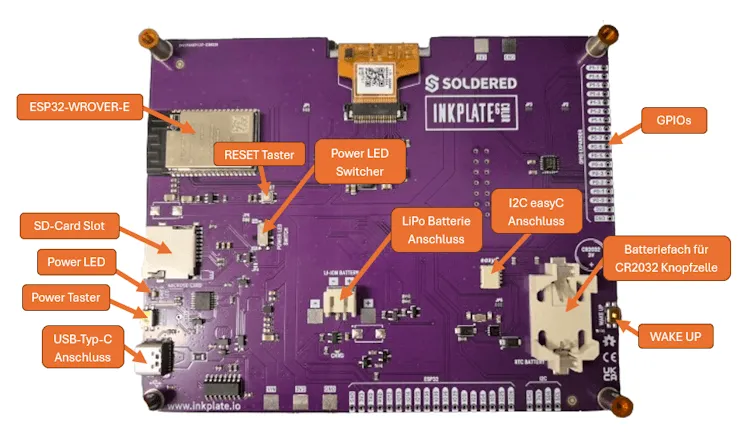

Auf der Rückseite des Displays findest du einige Anschlüsse für Sensoren/Aktoren sowie unter anderem das Batteriefach für die Backupbatterie der RTC (RealTimeClock).

Aufbau des Inkplate 6" - 6Color E-Paper-Displays
Aufbau des Inkplate 6″ – 6Color E-Paper-Displays

Programmierung der E-Paper Displays von Soldered

Die beiden Displays sind bereits für die Programmierung in der Arduino IDE eingerichtet und du musst lediglich die passenden Boardtreiber und Bibliotheken installieren. (Wie du dieses machst, habe ich dir ausführlich im oben verlinkten YouTube Video erläutert.)

Installieren der Boardtreiber

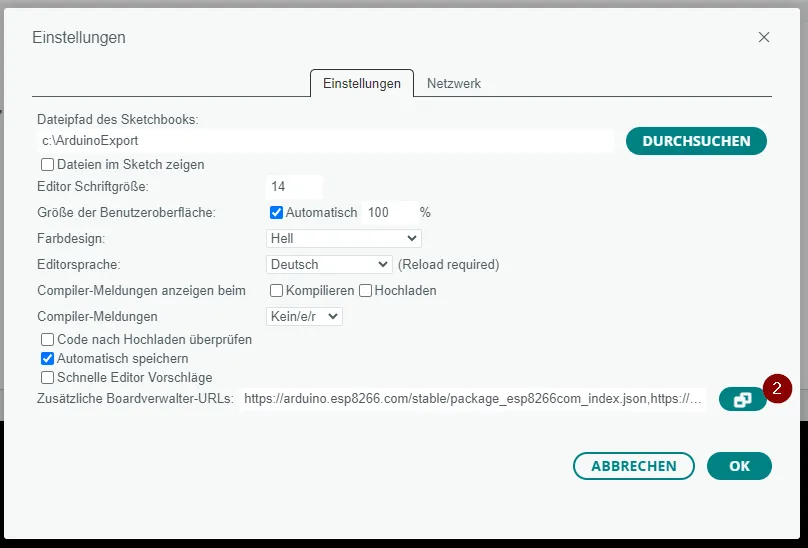

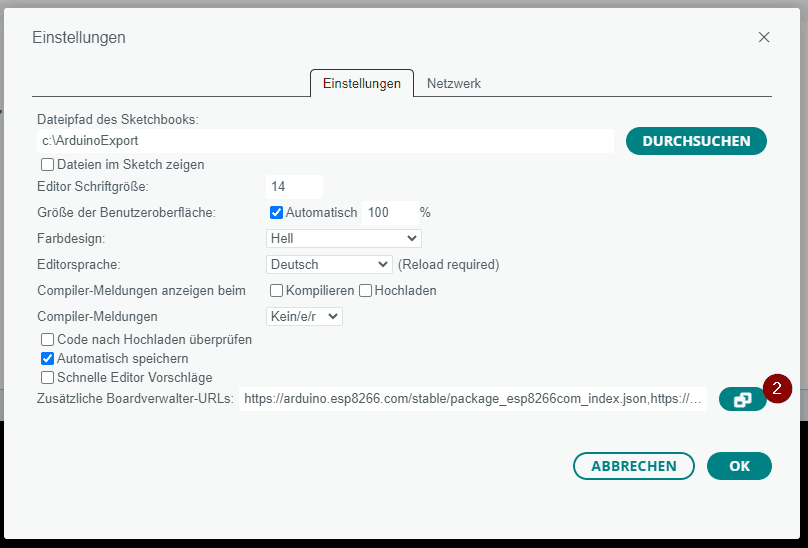

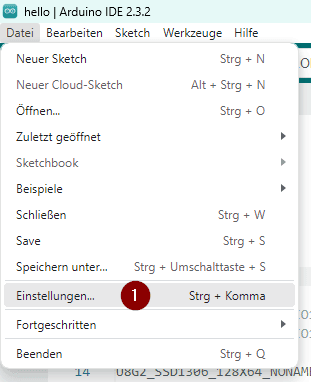

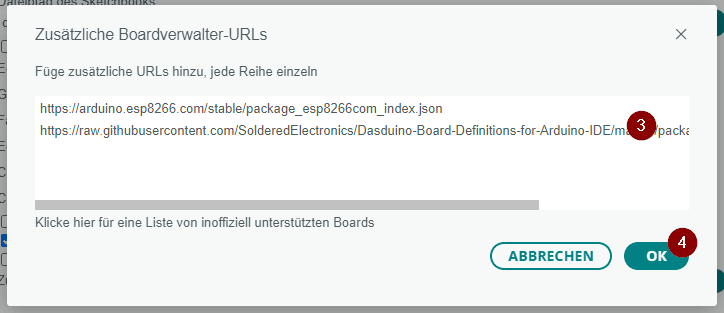

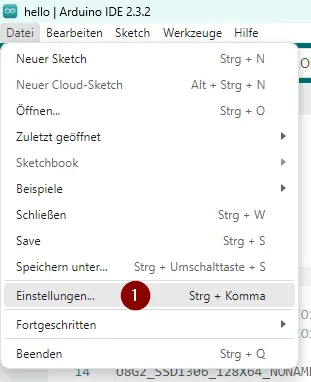

Im ersten Schritt installieren wir den Boardtreiber, dazu öffnen wir die Einstellungen unter Datei > Einstellungen und dort fügen wir die nachfolgende URL zu den zusätzlichen Boardverwalter URLs ein.

https://raw.githubusercontent.com/SolderedElectronics/Dasduino-Board-Definitions-for-Arduino-IDE/master/package_Dasduino_Boards_index.json

Installieren der Bibliotheken für das Display

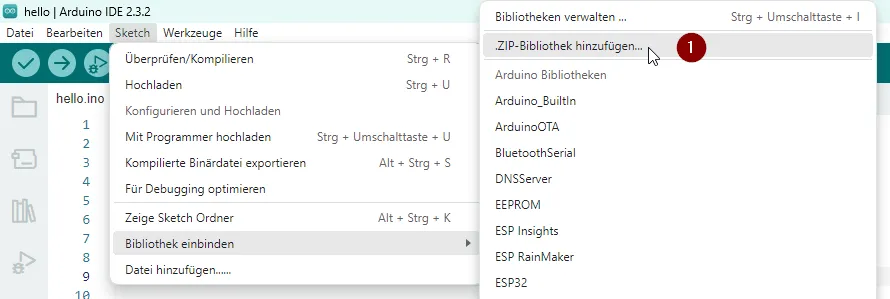

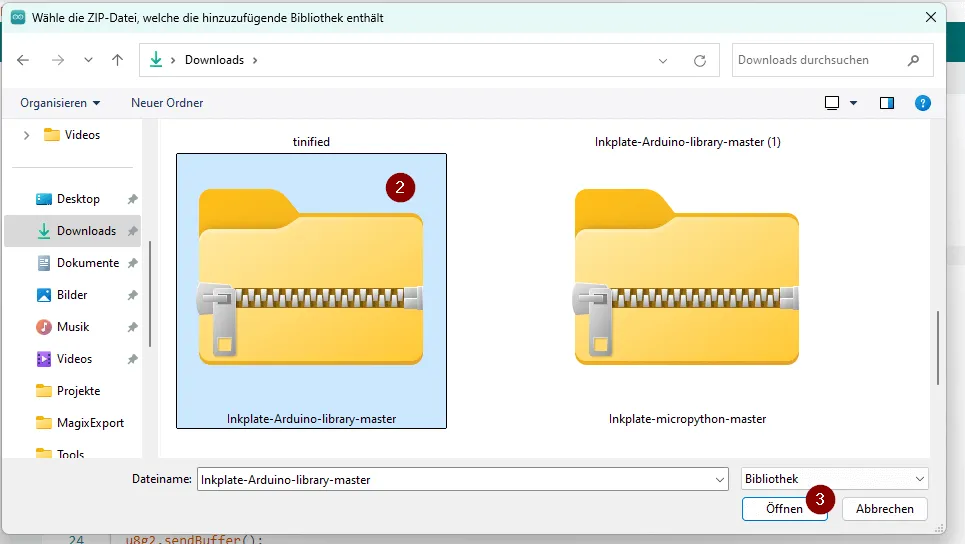

Der Boardtreiber dient lediglich zum Ansteuern des Mikrocontrollers, damit wir das E-Paper Display ansteuern können, benötigen wir eine zusätzliche Bibliothek, welche wir als ZIP-Datei vom GitHub Repository SolderedElectronics / Inkplate-Arduino-library herunterladen können.

Unterschiede bei der Programmierung von E-Paper Displays von Soldered

Beide Display (6 Zoll & 10 Zoll) kannst du sehr einfach über die Arduino IDE programmieren. Der Bibliothek liegen zu jedem Display Beispiele von Einfach bis Komplex bei.

Jedoch hat das 10-Zoll-Display ein Feature, welches dem 6 Zoll derzeit fehlt, es ist ein Partial Update. Dieses bewirkt, dass nicht das komplette Display neu geschrieben wird, sondern nur die Daten, welche sich neu im Puffer befinden, somit ist die Anzeige neuer Daten schnell erledigt.

Anzeigen von Text & Formen in diversen Farben auf dem Soldered Inkplate 6Color E-Paper Display

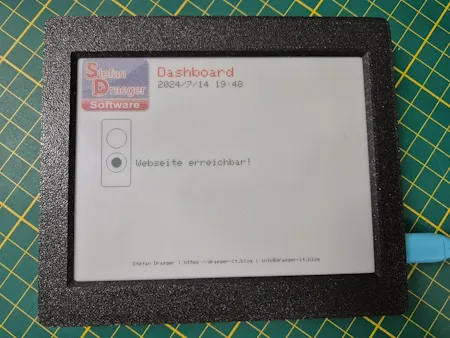

Zunächst programmieren wir ein kleines Dashboard, welches alle 15 Minuten aktualisiert wird.

Auf diesem Dashboard soll nachfolgende Daten angezeigt werden:

  • die Uhrzeit von der RealTimeClock,
  • der Status der Webseite http://draeger-it.blog

Das Gute an dem E-Paper Display ist, dass dieses ohne Hintergrundbeleuchtung daher kommt und somit auch nicht so sehr aufträgt, wenn es an der Wand montiert ist.

Programm – Dashboard für Status einer WebseiteHerunterladen
#include "HTTPClient.h"
#include "Inkplate.h"
#include "WiFi.h"

//Zugangsdaten zum lokalen WiFi Netzwerk
const char ssid[] = "";
const char *password = "";

//Die Webseite welche geprüft werden soll
String hostname = "http://draeger-it.blog";

HTTPClient sender;
WiFiClient wifiClient;

Inkplate display;

const int PAUSE = 900000;

void setup() {
  //starten der seriellen Verbindung mit 115200 baud
  Serial.begin(115200);

  //Aufbau der WiFi Verbindung
  WiFi.mode(WIFI_MODE_STA);
  WiFi.begin(ssid, password);
  //solange die WiFi Verbindung noch nicht hergestellt wurde,
  //soll ein Punkt ausgegeben werden
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  display.begin();
  display.clearDisplay();
  display.display();

  //Einmaliges setzen der Uhrzeit / des Datums an der RTC.
  //Dieser Wert wird durch eine Pufferbatterie gehalten!
  //display.rtcReset();
  //display.rtcSetTime(16, 6, 00);
  //display.rtcSetDate(2, 15, 7, 2024);
}

//Funktion zum schreiben eines Textes an einer bestimmten Position mit einem Style
void setText(String text, int coord_x, int coord_y, int color, int textSize) {
  display.setTextColor(color);
  display.setCursor(coord_x, coord_y);
  display.setTextSize(textSize);
  display.print(text);
}

//Prüft ob der Hostname verfügbar ist, also der HTTP-Code gleich 200 ist.
bool hostAvailable() {
  if (sender.begin(wifiClient, hostname)) {
    int httpCode = sender.GET();
    if (httpCode > 0) {
      Serial.println("httpCode: " + String(httpCode));
      return httpCode == 200;
    } else {
      Serial.printf("HTTP-Error: ", sender.errorToString(httpCode).c_str());
    }
  }
  return false;
}

//liest einen Zeitstempel von der RealTimeClock
String readRTC() {
  display.rtcGetRtcData();
  int minutes = display.rtcGetMinute();
  int hour = display.rtcGetHour();
  int day = display.rtcGetDay();
  int weekday = display.rtcGetWeekday();
  int month = display.rtcGetMonth();
  int year = display.rtcGetYear();
  char buffer[300];
  sprintf(buffer, "%d/%02d/%02d %02d:%02d", year, month, day, hour, minutes);
  Serial.println(buffer);
  return buffer;
}

void loop() {
  //leeren des Displays
  display.clearDisplay();
  display.display();
  display.fillScreen(INKPLATE_WHITE);

  //laden des Logos
  display.drawImage("https://draeger-it.blog/wp-content/uploads/2024/07/logoSD.bmp", 0, 0, true, false);

  //schreiben der Überschrift
  setText("Dashboard", 165, 20, INKPLATE_ORANGE, 3);
  //schreiben des aktuellen Zeitstempels
  setText(readRTC(), 165, 50, INKPLATE_GREEN, 2);

  //zeichnen der Ampel
  display.drawRoundRect(50, 130, 60, 140, 6, INKPLATE_BLACK);
  display.drawCircle(80, 170, 20, INKPLATE_BLACK);
  display.drawCircle(80, 220, 20, INKPLATE_BLACK);

  //Wenn die Webseite verfügbar ist, dann...
  if (hostAvailable()) {
    display.fillCircle(80, 220, 10, INKPLATE_GREEN);
    setText("Webseite erreichbar!", 120, 215, INKPLATE_GREEN, 2);
  } else {  //Wenn die Webseite NICHT verfügbar ist, dann...
    display.fillCircle(80, 170, 10, INKPLATE_RED);
    setText("Webseite nicht erreichbar!", 120, 165, INKPLATE_RED, 2);
  }

  //einen Text in den Footerbereich schreiben
  display.setTextColor(INKPLATE_BLACK);
  display.setCursor(115, 420);
  display.setTextSize(1);
  display.print("Stefan Draeger | https://draeger-it.blog | info@draeger-it.blog");

  display.display();

  //einlegen einer Pause von 15 Minuten
  delay(PAUSE);
}
