Elecrow setzt seine Innovationsreihe im Bereich Displays fort und überrascht erneut mit spannenden neuen Geräten (genannt CrowPanels). Nachdem ich bereits ein HMI-Display der Marke unter Review: Elecrow CrowPanel – Das perfekte Display für ESP32-Projekte? auf diesem Blog vorgestellt habe, freue ich mich, nun drei weitere spannende Produkte testen und meinem Publikum präsentieren zu dürfen.
Die neuen Geräte – ein rundes OLED-Display, ein energiesparendes E-Paper-Display und ein vielseitiges 5-Zoll-Touch-Display mit HMI-Funktionen – bieten interessante Möglichkeiten für Maker, IoT-Enthusiasten und alle, die innovative Projekte realisieren möchten.
In diesem Beitrag gebe ich euch einen Überblick über die drei neuen CrowPanels von Elecrow, ihre wichtigsten Eigenschaften und potenziellen Einsatzbereiche. In zukünftigen Beiträgen werde ich die Geräte einzeln genauer unter die Lupe nehmen und euch alle Details zu Performance, Funktionen und Praxiseinsatz liefern.
Disclaimer: Die in diesem Beitrag vorgestellten Geräte wurden mir von der Firma Elecrow kostenfrei für ein Review zur Verfügung gestellt. Dies hat jedoch keinen Einfluss auf meine Meinung oder die Bewertung der Produkte. Alle Tests und Einschätzungen basieren auf meinen eigenen Erfahrungen und sind objektiv.
Inhaltsverzeichnis
- Wer ist Elecrow? Ein kurzer Überblick über das Unternehmen
- CrowPanel-ESP32 1.28″ Round Display – Kompaktes Runddisplay für vielseitige Projekte
- CrowPanel ESP32 4.2″ E-Paper HMI Display – Stromsparendes Display für klare, reflektierende Darstellungen
- CrowPanel 5.0″ HMI ESP32 Display – Großes Touchscreen-Display für vielseitige Anwendungen
- Programmierung und Gestaltung von Dashboards
- Abschluss und Fazit
Wer ist Elecrow? Ein kurzer Überblick über das Unternehmen
Elecrow ist ein Unternehmen, das sich auf die Entwicklung, das Design (einschließlich Prototyping) und die Fertigung von Elektronik spezialisiert hat. Seit der Gründung im Jahr 2014 hat sich die Firma als Anbieter von Open-Source-Hardware und elektronischen Komponenten etabliert und bedient Kunden weltweit. Mit einem Schwerpunkt auf Innovation, Qualität und erschwinglichen Lösungen unterstützt Elecrow sowohl Maker und Technikbegeisterte als auch professionelle Anwender bei der Umsetzung ihrer Projekte.

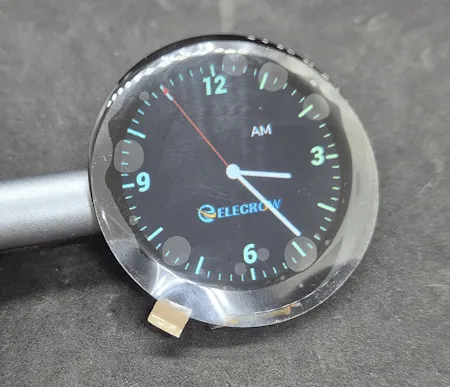

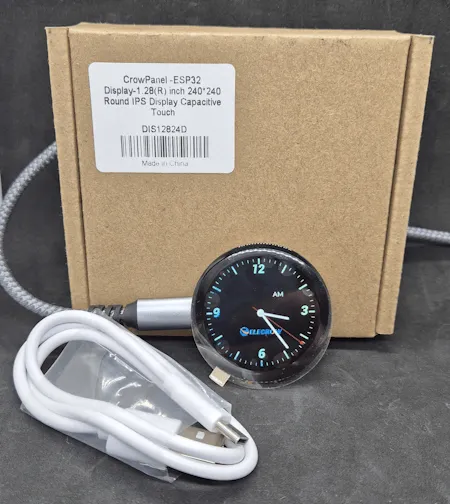

CrowPanel-ESP32 1.28″ Round Display – Kompaktes Runddisplay für vielseitige Projekte

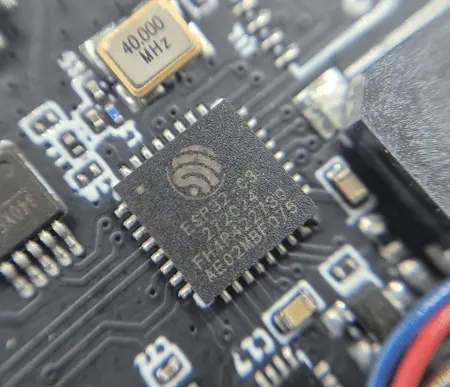

Das CrowPanel-ESP32 1.28″ Round Display ist ein kompaktes und leistungsstarkes Displaymodul, das mit einem hochintegrierten ESP32-C3-Chip ausgestattet ist. Durch die Kombination eines runden 1,28-Zoll-IPS-Touchscreens mit vielseitigen Sensoren, Tasten und Schnittstellen eignet sich das Modul ideal für IoT-Projekte, Wearables oder interaktive Anwendungen. Es bietet Unterstützung für zahlreiche Entwicklungsumgebungen wie Arduino IDE, MicroPython oder PlatformIO und ermöglicht dank LVGL-Bibliothek die einfache Erstellung grafischer Benutzeroberflächen.
Nachfolgend findest du die wichtigsten Features und technischen Daten des Displays übersichtlich zusammengefasst:
Features des CrowPanel-ESP32 1.28″ Round Display
- Hochleistungs-ESP32-C3: 32-Bit RISC-V Single-Core-Prozessor mit bis zu 160 MHz.
- 1,28″ IPS-Runddisplay: 240×240 Pixel Auflösung, 178° Betrachtungswinkel, brillante Farben.
- Kapazitiver Touchscreen: Schnelle und präzise Steuerung per Berührung.
- Vielfältige Schnittstellen: USB-Typ-C, Batterieanschluss und UART-Schnittstelle.

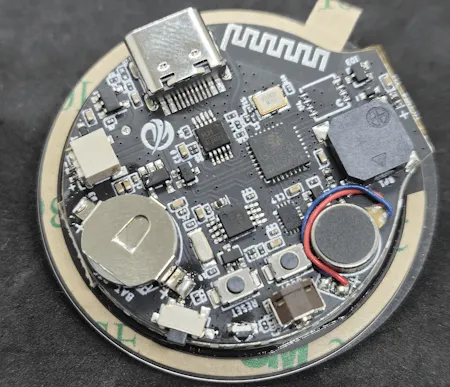

- Integrierte Sensoren/Aktoren: Vibrationsmotor, Buzzer und ein Encoder mit Button.
- Eingebaute RTC (Real-Time Clock): Stromversorgung über eine CR927-Batterie.
- Flexibles Software-Ökosystem: Kompatibel mit Arduino IDE, Espressif IDF, MicroPython, LVGL und weiteren Plattformen.
Technische Daten des CrowPanel-ESP32
| Eigenschaft | Wert |
|---|---|
| Hauptchip | ESP32-C3 |
| Prozessor | 32-Bit RISC-V Single-Core, bis zu 160 MHz |
| Speicher | 384 KB ROM, 400 KB SRAM, 8 KB RTC-SRAM |
| Displaygröße | 1,28 Zoll (Rund) |
| Auflösung | 240 x 240 Pixel |
| Paneltyp | IPS TFT LCD |
| Farbtiefe | 262K Farben |
| Helligkeit | 350 cd/m² |
| Betrachtungswinkel | 178° |
| Touchscreen | kapazitiver Touch |
| Schnittstellen | SPI, USB-Typ-C, Batterieanschluss |
| Knöpfe | Reset, Boot, Custom Button |
| Encoder | mit Buttonfunktion, ohne Pin |
| Betriebsspannung | Modul: 5V DC, Chip: 3,3V |
| Abmessungen | 42 x 42 x 9,8 mm |
| Gewicht | 15 g |
Dieses kompakte Modul bietet zahlreiche Möglichkeiten für kreative und funktionale Projekte. In einem kommenden Beitrag werde ich das Display genauer testen und praktische Anwendungsmöglichkeiten aufzeigen. 😊

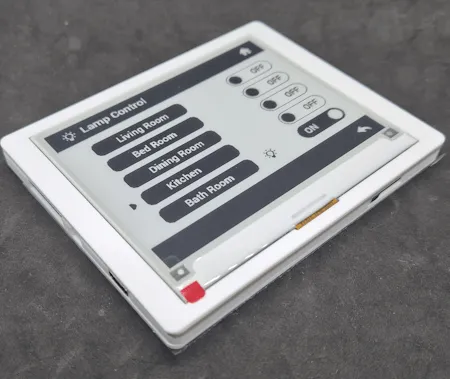

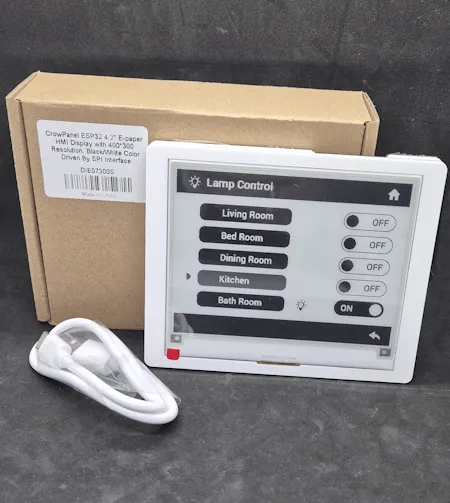

CrowPanel ESP32 4.2″ E-Paper HMI Display – Stromsparendes Display für klare, reflektierende Darstellungen
Das CrowPanel ESP32 4.2″ E-Paper HMI Display ist ein stromsparendes Displaymodul mit einer Auflösung von 400×300 Pixeln und einer Darstellung in Schwarz und Weiß. Dank der reflektiven Technologie benötigt das Display keine Hintergrundbeleuchtung, was es besonders energieeffizient macht. Inhalte bleiben auch ohne Stromzufuhr sichtbar, und die Oberfläche mit Anti-Glare-Beschichtung sorgt für eine hervorragende Lesbarkeit selbst bei direktem Sonnenlicht. Mit einem ESP32-S3-Chip, einer umfangreichen Auswahl an Schnittstellen und Unterstützung für gängige Entwicklungsumgebungen wie Arduino IDE und MicroPython eignet sich das Modul ideal für Anwendungen, die ein langlebiges, gut lesbares Display erfordern.
Nachfolgend findest du die Features und technischen Daten des Displays im Überblick:
Features des CrowPanel ESP32 4.2″ E-Paper HMI Displays
- 4,2″-E-Paper-Display: 400×300 Pixel Auflösung, Schwarz-Weiß-Darstellung, SPI-Schnittstelle.
- Hochleistungs-ESP32-S3: Dual-Core-Prozessor mit bis zu 240 MHz.
- Reflektive Technologie: Kein Backlight erforderlich, Inhalte bleiben auch ohne Strom sichtbar.
- Anti-Glare-Oberfläche: Hervorragende Sichtbarkeit selbst bei direktem Sonnenlicht.
- Ultra-niedriger Energieverbrauch: Mit Partial Refresh für zusätzliche Energieeinsparungen.
- Voller Betrachtungswinkel: Klare Lesbarkeit aus jeder Richtung.

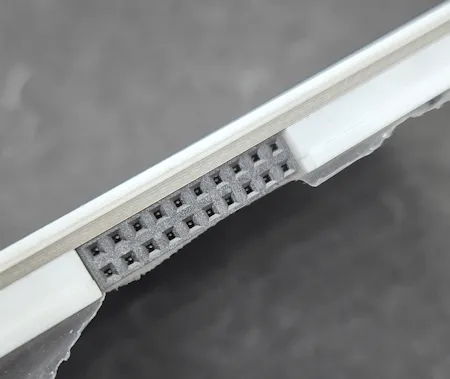

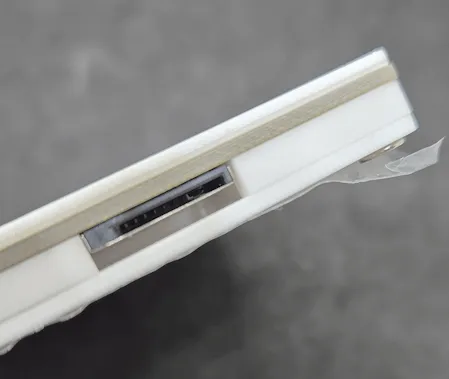

- Schnittstellen: GPIO, UART, TF-Kartensteckplatz und verschiedene Buttons.
- Entwicklungsumgebungen: Unterstützung für Arduino IDE, ESP-IDF und MicroPython.
Technische Daten des CrowPanel ESP32 4.2″ E-Paper HMI Displays
| Eigenschaft | Wert |
|---|---|
| Hauptprozessor | ESP32-S3-WROOM-1-N8R8, bis zu 240 MH |
| Speicher | 8 MB Flash, 8 MB PSRAM |
| Displaytyp | Active Matrix Electrophoretic Display (AM EPD) |
| Auflösung | 400 x 300 Pixel |
| Größe | 4,2 Zoll |
| Pixelabstand | 0,212 x 0,212 mm |
| Treiberchip | SSD1683 |
| Betrachtungswinkel | Voller Betrachtungswinkel |

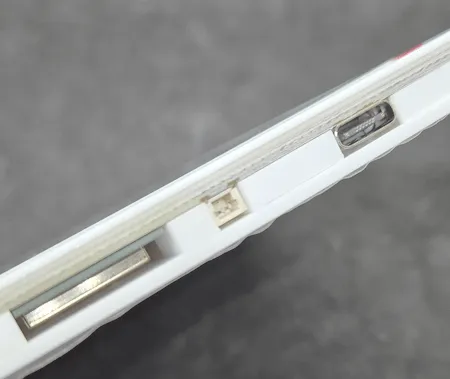

| Schnittstellen | SPI (3-/4-Draht), UARTx1, GPIOx1, TF-Kartex1, Batterieanschlussx1 |

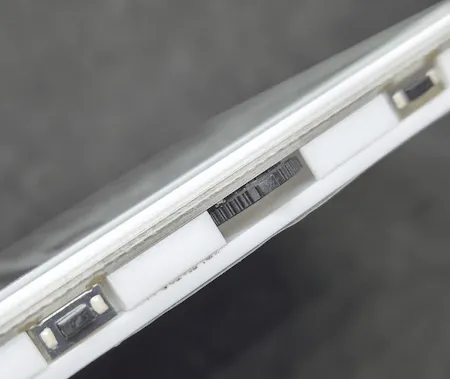

| Knöpfe | Dial Switch, Menü-Button, Zurück-Button, Reset-Button, Boot-Button |
| Entwicklungsumgebungen | Arduino IDE, ESP IDF, MicroPython |
| Farbdarstellung | Schwarz und Weiß |
| Refresh-Modus | Partial Refresh |
| Betriebsspannung Display | 2,2 – 3,7 V |
| Gehäuse | Weißes Acrylgehäuse |
| Betriebstemperatur | 0 bis 50 °C |
| Lagertemperatur | -25 bis 70 °C |
| Aktiver Bereich | 84,8 x 63,6 mm (H x L) |
Das CrowPanel ESP32 4.2″ E-Paper Display ist ideal für Anwendungen, bei denen stromsparende und gut lesbare Displays benötigt werden, beispielsweise in IoT-Projekten, Smart-Home-Geräten oder tragbaren Elektroniklösungen. In einem zukünftigen Beitrag werde ich das Display detaillierter testen und praktische Einsatzmöglichkeiten vorstellen. 😊

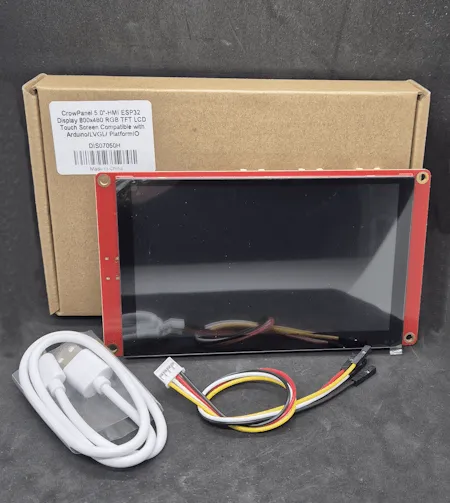

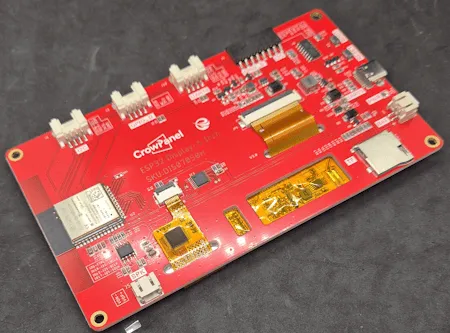

CrowPanel 5.0″ HMI ESP32 Display – Großes Touchscreen-Display für vielseitige Anwendungen
Das CrowPanel 5.0″ HMI ESP32 Display ist ein leistungsstarkes 5-Zoll-Displaymodul, das mit einem integrierten ESP32-S3-WROOM-1-N4R8-Chip ausgestattet ist. Es kombiniert eine hohe Auflösung von 800×480 Pixeln mit einem kapazitiven Touchscreen und eignet sich besonders für anspruchsvolle Projekte im Bereich IoT, HMI (Human-Machine Interface) und andere interaktive Anwendungen. Mit Unterstützung für Arduino IDE, PlatformIO, MicroPython und der LVGL-Grafikbibliothek bietet das Modul eine flexible Plattform für die Entwicklung moderner Benutzeroberflächen.
Nachfolgend findest du die wichtigsten Features und technischen Daten des Displays im Überblick:
Features des CrowPanel 5.0″ HMI ESP32 Displays
- Hochintegrierter ESP32-S3-Chip: Unterstützt Wi-Fi (2,4 GHz, 802.11 b/g/n) und Bluetooth 5.0.
- 5,0″-TFT-LCD-Touchscreen: 800×480 Pixel Auflösung, kapazitiver Touch, präzise Bedienung.
- Flexible Entwicklungsplattform: Kompatibel mit Arduino IDE, Espressif IDF, PlatformIO und MicroPython.
- LVGL-Grafikbibliothek: Eingebaute LVGL-Demo und Arduino-Beispiele ermöglichen schnelles Testen und Entwickeln.
- Erweiterte Schnittstellen: Mehrere GPIOs, UARTs und I²C-Anschlüsse sowie ein Batterieanschluss.
- Plug-and-Play: Vorinstallierte Beispiele und Treiber erleichtern den Einstieg.
Technische Daten des CrowPanel 5.0″ HMI ESP32 Displays
| Eigenschaft | Wert |
|---|---|
| Modell | 5.0 Zoll CrowPanel ESP32 Display |

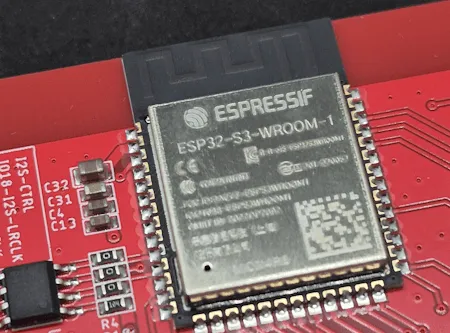

| Hauptprozessor | ESP32-S3-WROOM-1-N4R8 |
| Auflösung | 800 x 480 Pixel |
| Touchscreen | kapazitiver Touchscreen |
| Displaytyp | TN Panel, TFT-LCD |
| Displaytreiber | ILI6122 & ILI5960 |
| Externe Stromversorgung | DC 5V / 2A |

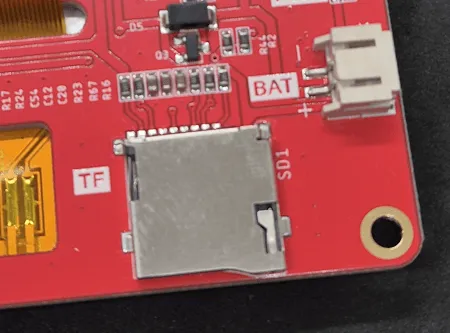

| Schnittstellen | 2 x UART0, 2 x GPIO, 2 x I²C, 1 x Batterie |

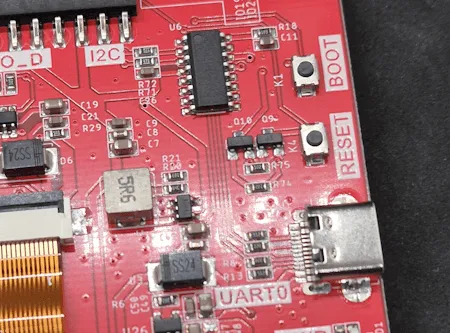

| Knöpfe | Boot-Button, Reset-Button |
| Aktiver Bereich | 108 x 64,8 mm (Breite x Höhe) |
Das CrowPanel 5.0″ HMI ESP32 Display eignet sich hervorragend für Projekte, bei denen eine große, interaktive Benutzeroberfläche benötigt wird. Es ist vielseitig einsetzbar und bietet durch seine reiche Ausstattung viele Möglichkeiten für kreative Anwendungen. In einem späteren Beitrag werde ich das Display genauer testen und praktische Einsatzszenarien zeigen. 😊
Ein ähnliches Display mit 2,4 Zoll Größe und geringerer Auflösung habe ich bereits in einem früheren Beitrag vorgestellt. Dort gehe ich detailliert auf die Eigenschaften und Einsatzmöglichkeiten dieses kompakteren Modells ein. Du kannst den Beitrag hier nachlesen: Review: Elecrow CrowPanel – Das perfekte Display für ESP32-Projekte?.
Programmierung und Gestaltung von Dashboards
Die Programmierung des 2,4″ Elecrow CrowPanels gestaltete sich anfangs etwas knifflig, doch mit ein wenig Einarbeitung lief alles schließlich reibungslos. Neben den klassischen Entwicklungsumgebungen wie Arduino IDE oder MicroPython gibt es auch verschiedene WYSIWYG-Editoren, die eine einfache und intuitive Gestaltung ermöglichen. Mit diesen Tools lassen sich ansprechende Dashboards für die Elecrow CrowPanels erstellen, ohne dass tiefere Programmierkenntnisse erforderlich sind – perfekt für schnelle und optisch beeindruckende Ergebnisse.
Abschluss und Fazit
Die Elecrow CrowPanels bieten eine beeindruckende Vielfalt an Möglichkeiten für IoT-Projekte, HMI-Anwendungen und andere kreative Projekte. Mit ihren unterschiedlichen Technologien – von stromsparenden E-Paper-Displays über kompakte Runddisplays bis hin zu großen Touchscreens – decken sie ein breites Spektrum an Einsatzbereichen ab. Dank der integrierten ESP32-Chips und der Unterstützung für gängige Entwicklungsumgebungen wie Arduino IDE, MicroPython und LVGL sind sie zudem einfach in bestehende Projekte zu integrieren.
In separaten Beiträgen werde ich jedes der hier vorgestellten Displays im Detail testen und auf die technischen Eigenschaften, die Performance und mögliche Anwendungsbereiche eingehen. So kannst du herausfinden, welches der Elecrow CrowPanels am besten zu deinen Anforderungen passt. Bleib dran! 😊
