In diesem Tutorial möchte ich dir zeigen, wie du die ESP32-CAM einrichtest und mit einem kleinen Beispiel betreibst.
Bezug

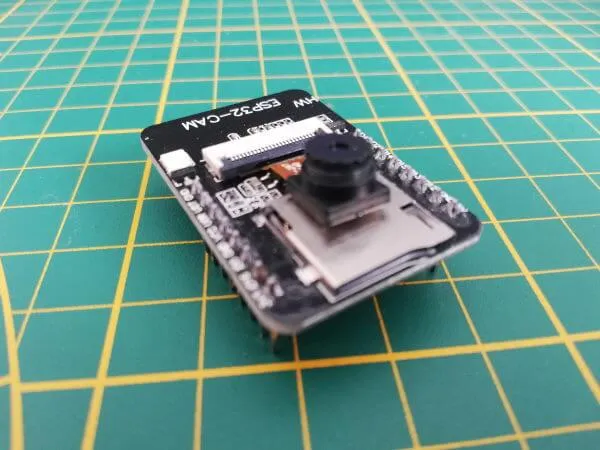

Die ESP32-CAM für dieses Tutorial habe ich über ebay.de* für knapp 8 € inkl. Versandkosten erstanden.
Diesen Mikrocontroller erhält man bei aliexpress.com oder auch banggood.com für einen deutlich günstigeren Preis, jedoch sind diese Portale nicht die zuverlässigsten und meine Erfahrung hat ergeben, dass es ein großes Glücksspiel ist, ob die Teile überhaupt oder heile ankommen.
Damit ein Sketch auf diesen Mikrocontroller geladen werden kann, benötigt man zusätzlich ein FTDI Modul, dieses Modul erhält man wiederum bei ebay.de* für knapp 4 €.
Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

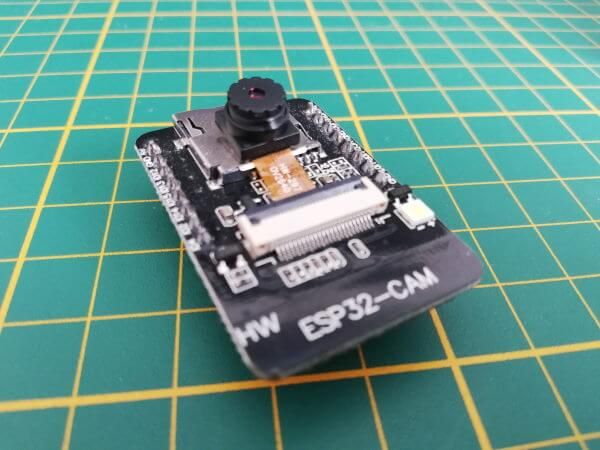

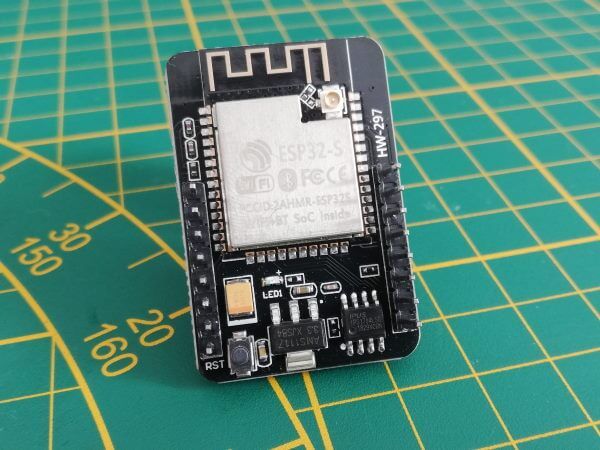

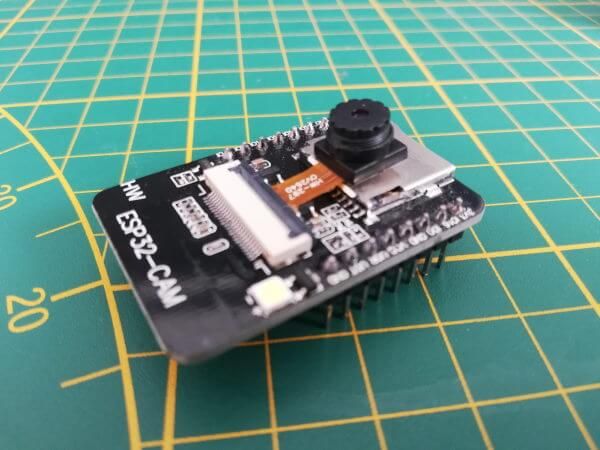

Technische Daten der ESP32-CAM
- 32Bit Dual Core CPU mit 240 MHz Taktgeschwindigkeit
- Rechenleistung bis zu 600 DMIPS
- Speicher
- SRAM – 520 KB
- PSRAM – 4 MB
- Schnittstellen
- Bluetooth / Bluetooth Low Energy (BLE) ,
- WiFi (802.11 b/g/n/e/i),
- UART,
- SPI,
- PWM,
- ADC & DAC
- Kameramodul
- OV2640* oder OV7670
- SD Kartenslot für Micro SD Karten bis zu 4GB
- Abmaße (L x B x H) 40 mm x 27 mm x 18 mm
* In meinem Fall ist das Modul OV2640 mit 2MP verbaut.

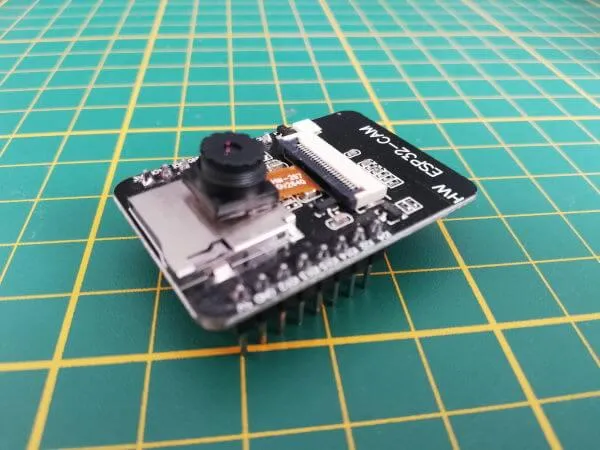

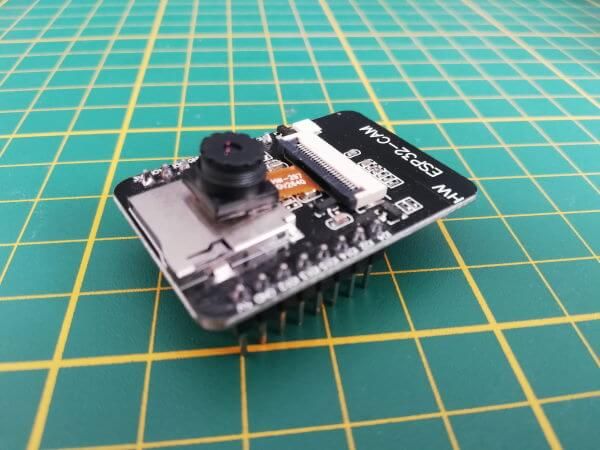

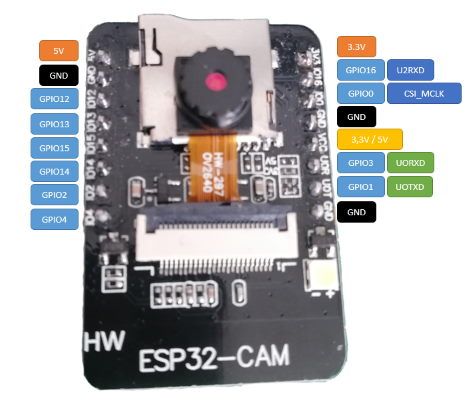

Pinout der ESP32-CAM
Der Mikrocontroller ESP32-CAM verfügt über 16 Pins einer Schnittstelle für das Kameramodul und ein SD Kartenslot für Micro SD-Karten bis zu 4 GB.
Anschluss und Schaltung

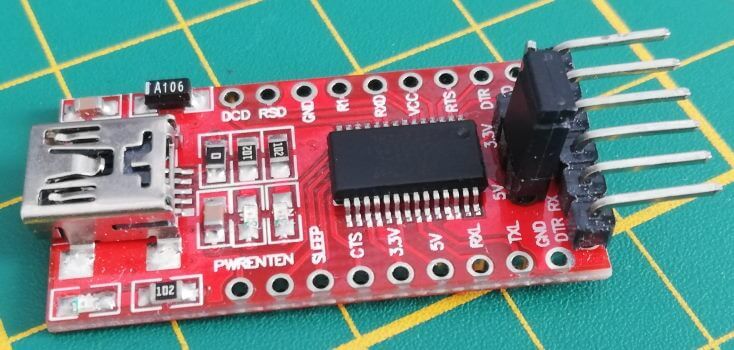

Wie bereits erwähnt, wird ein FTDI Modul benötigt.

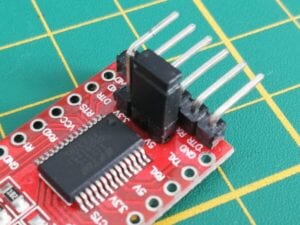

Da wir die ESP32-CAM über 5V betreiben wollen, müssen wir zusätzlich auf dem FTDI Modul den Jumper auf 5V einstellen.

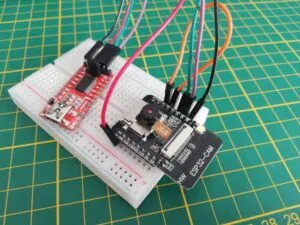

Wir benötigen also für den Aufbau neben dem FTDI Modul & dem ESP32-CAM Modul noch 4 Breadboardkabel (20 cm, weiblich – männlich) und 1 Breadboardkabel (10 cm, männlich – männlich), sowie ein Breadboard mit min. 400 Pins.
| FTDI Modul | ESP32-CAM |
|---|---|
| RX | UOT |
| TX | UOR |
| GND | GND |
| VCC | 5V |
Das 10 cm Breadboardkabel wird von IOT auf GND des Mikrocontrollers gesteckt.
Jedoch wird diese Brücke nur für den Upload des Sketches benötigt, für den betrieb muss diese wieder entfernt werden.
Programmieren des ESP32
Einrichten des Boardtreibers

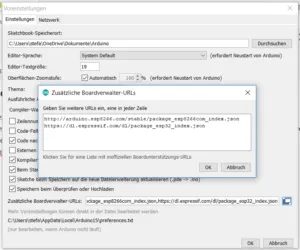

Damit der ESP32 mit der Arduino IDE programmiert werden kann, muss zusätzlich ein Treiber für das Board installiert werden. Dieser Treiber wird über den Boardverwalter hinzugefügt. Jedoch muss man zuvor die „Board Manager URLs“ unter den Voreinstellungen um die Adresse „https://dl.espressif.com/dl/package_esp32_index.json“ erweitern.

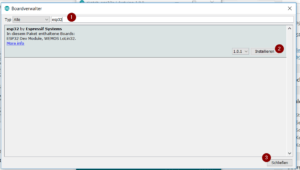

Wenn dieses geschehen ist, so kann der Boardverwalter über „Werkzeuge“ > „Board: xyz“ > „Boardverwalter…“ geöffnet werden. In dem Fenster des Boardverwalters wird nun nach dem Begriff „esp32“ gesucht (1), es sollte genau einen Treffer geben, welchen wir mit der Schaltfläche „Installieren“ (2) installieren. Nachdem der Treiber installiert wurde (dieses kann je nach Internet & Rechnergeschwindigkeit des Computers etwas dauern) können wir dieses Fenster mit der Schaltfläche „Schließen“ (3) schließen.
Obwohl ich eine 50Mbit Leitung habe, dauerte der Download des ca. 32 MB großen Paketes ungewöhnlich lange, daher bitte etwas mehr Zeit für diesen Vorgang einplanen.
Einrichten des Boards in der Arduino IDE
Wenn du den Boardtreiber soeben installiert hast, dann musst du diesen auswählen und ein paar Standardwerte ändern.
Upload des Beispielsketches aus dem ESP32 Paket
Dem ESP32 Paket liegt ein Beispiel für die ESP32-CAM bei, solltest du dieses nicht haben so kannst du dir das kostenfrei vom GitHub Repositor arduino-esp32 herunterladen. Alternativ biete ich dir ein fertig konfiguriertes Sketch am Ende dieses Beitrages an.
Wenn du dieses Beispiel hochgeladen hast, dann musst du diesen einmal neu starten. Diesen Neustart kannst du entweder über den verbauten Resetknopf machen oder aber du entfernst einmal die Stromversorgung und steckst diese erneut ein.

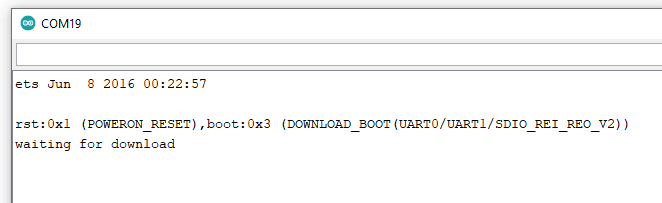

In dem seriellen Monitor der Arduino IDE kannst du folgende Ausgabe sehen.
Diese Ausgabe bleibt etwas länger stehen, d.h. man muss etwas warten bis es weitergeht.
Wenn der Vorgang abgeschlossen ist, dann wird die Verbindung zum Wi-Fi Netzwerk aufgebaut und die zugewiesene IP-Adresse wird angezeigt.
Webseite im Browser
Wenn die WiFi Verbindung aufgebaut wurde, dann kannst du über die angezeigte IP-Adresse im Browser eine Seite anzeigen lassen, auf welcher man zum Beispiel einen Stream starten kann.
Streamen mit dem VLC-Player
Der kostenfreie VLC-Player ist ein wahrer Alleskönner, wenn es um das Abspielen von Multimediadateien geht. Dieser kann auch Netzwerkstreams öffnen und wiedergeben. Dieses habe ich bereits bei der Raspberry PI Camera B01 vorgestellt und möchte ich nun auch für diesen Mikrocontroller mit Kamera zeigen.
Die Adresse für den Stream lautet http://<IP-ADRESSE>:81/stream, die IP-Adresse kannst du entweder aus deinem Router auslesen oder aber auf dem seriellen Monitor der Arduino IDE ablesen.

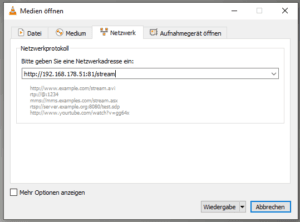

Im VLC Player navigierst du über das Hauptmenü „Medien“ > „Netzwerkstream öffnen…“, um den Dialog „Medien öffnen“ zu starten. In diesem Dialog musst du jetzt die oben gezeigte Adresse eingeben (natürlich mit deiner IP-Adresse), in meinem Fall lautet diese „http://192.168.178.51:81/stream“.
Der Netzwerkstream im VLC Player kann aber nur gestartet werden, wenn kein weiterer gestartet ist (zum Beispiel über die Webseite im Browser).
Aufnahme eines Bildes
Man kann sich auch ein einzelnes Bild von der aktiven CAM holen, dazu muss man nur die Adresse statt mit „/stream“, mit „/capture“ beenden. Es wird jetzt ein Foto aufgenommen und für 10 Sekunden angezeigt.
Downloads
Weitere Beiträge
Zu dieser nützlichen CAM habe ich bereits einige weitere Beiträge erstellt, welche du unter folgenden Links findest:
- ESP32 CAM als Access Point einrichten
- ESP32 CAM – Vergleich der verfügbaren Kameralinsen
- DIY ESP32 CAM FTDI Adapter
- ESP32-CAM – Bewegung ermitteln mit Python3
- Python – ESP32 CAM Bild speichern
Fazit
Der Mikrocontroller ESP32 mit Kameramodul ist ein cooler kleiner Mikrocontroller, mit welchem man passable Bilder aufnehmen kann. Mit dem Boardtreiber beigefügten Beispiel kann man ohne viel Programmieraufwand bereits Bilder und einen Stream aufzeichnen.
