DUINO EDU – LED, Helligkeit per serieller Schnittstelle steuern

Posted on 7. April 202310. März 2024 by Stefan Draeger

In diesem Beitrag möchte ich dir gerne ausführlich zeigen, wie du die Helligkeit einer Grove LED am Arduino UNO aus der DUINO EDU per serieller Schnittstelle steuern kannst.

DUINO EDU - Grove LED, Helligkeit per serieller Schnittstelle steuern
DUINO EDU – Grove LED, Helligkeit per serieller Schnittstelle steuern

Das in diesem erläuterte Beispiel habe ich dir zunächst im Beitrag DUINO EDU #1 – Grove LED vorgestellt. Jedoch sind wohl noch ein paar Fragen offen geblieben und daher möchte ich dieses Beispiel noch genauer erläutern.

  • Benötigte Ressourcen für den Aufbau
  • Aufbau der Schaltung
  • Programmieren in der Entwicklungsumgebung DUINO EDU

Benötigte Ressourcen für den Aufbau

Für den Aufbau am Arduino UNO benötigst du:

  • einen Arduino UNO*,
  • ein USB-Datenkabel*,
  • ein Base Shield v2* für den Arduino,
  • ein Grove LED* Shield,
  • ein Verbindungskabel mit Grove-Stecker*

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

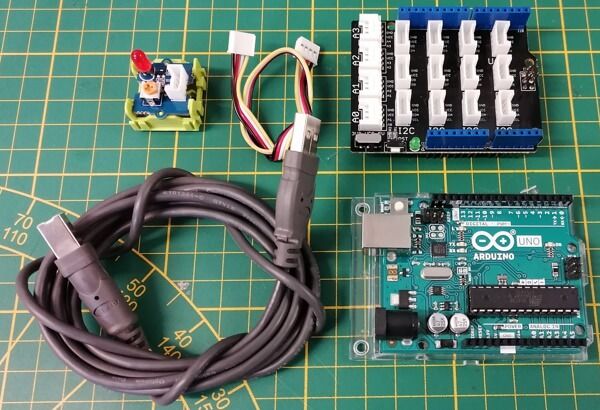

Bauteile für den Aufbau der Schaltung
Bauteile für den Aufbau der Schaltung

Aufbau der Schaltung

Die Schaltung am Arduino UNO ist recht einfach, denn wir müssen die LED lediglich an einen PWM Pin des Arduino UNO anschließen. Der Arduino UNO hat an den digitalen Pins D3, D5, D6, D9, D10 und D11die Möglichkeit PWM Signale zu senden.

Grove LED am Arduino UNO Grove Connector Shield
Grove LED am Arduino UNO Grove Connector Shield

Programmieren in der Entwicklungsumgebung DUINO EDU

Die Entwicklungsumgebung DUINO EDU habe ich dir ebenso bereits ausführlich im Beitrag Arduino Programmierung mit DUINO EDU vorgestellt.

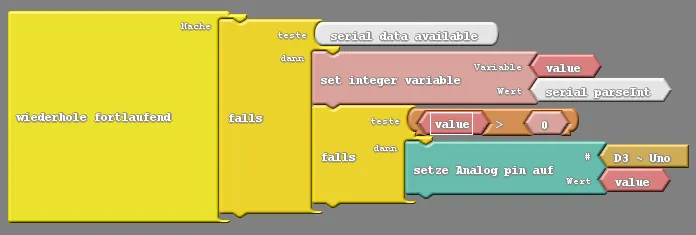

DUINO EDU - Code für das steuern der Helligkeit einer LED am Arduino UNO per serieller Schnittstelle
DUINO EDU – Code für das steuern der Helligkeit einer LED am Arduino UNO per serieller Schnittstelle

Du kannst dir diese kostenfrei unter https://www.duinoedu.com/ herunterladen. Die Webseite ist leider auf Französisch, jedoch hilft hier der Browser und du kannst dir diese per Kontextmenü auf Deutsch übersetzen lassen.

Im nachfolgenden YouTube-Video erläutere ich dir, wie du den Code mit Blöcken in der Entwicklungsumgebung DUINO EDU aufbaust.

DUINO EDU - Helligkeit einer LED per serieller Schnittstelle steuern
Dieses Video auf YouTube ansehen.
