Calliope Mini mit DHT11 & LCD-Display

Posted on 17. Dezember 202210. März 2024 by Stefan Draeger

In diesem Beitrag möchte ich dir zeigen, wie du an einem Calliope Mini den Sensor DHT11 ein LCD-Display per Grove Schnittstelle anschließt.

Calliope Mini mit DHT11 & LCD-Display
Calliope Mini mit DHT11 & LCD-Display

Den Calliope Mini habe ich dir bereits im Beitrag Vorstellung des Calliope Mini vorgestellt.

Hier soll es nun darum gehen, wie man an diesen Mikrocontroller einen Sensor für das Messen der Temperatur sowie relative Luftfeuchtigkeit und die entsprechende Ausgabe auf einem 16×2 LCD-Display anschließt.

Calliope Mini v1.3
Calliope Mini v1.3
Calliope Mini v1.3
Calliope Mini v1.3
Calliope Mini v1.3
Calliope Mini v1.3

  • Aufbau des Calliope Mini
  • Benötigte Ressourcen für dieses Projekt
  • Aufbau der Schaltung
  • Programmieren
    • Schritt 1 – Ausgeben der Sensorwerte auf der LED Matrix
    • Schritt 2 – Ausgeben der Sensorwerte auf einem LCD-Display
  • Importieren von HEX-Dateien

Aufbau des Calliope Mini

Der Calliope Mini verfügt über diverse Anschlüsse, wie Bsp für Sensoren / Aktoren und auch einer Batterie. An den Spitzen des Mikrocontrollers findest du jeweils Anschlüsse für die Stromversorgung und auch Pins für Sensoren.

Aufbau des Calliope Mini
Aufbau des Calliope Mini

Benötigte Ressourcen für dieses Projekt

Wenn du dieses Projekt nachbauen möchtest, dann benötigst du:

  • einen Calliope Mini*,
  • ein Micro-USB Datenkabel*,
  • einen DHT11 Sensor*,
  • ein LCD-Display*

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

Dem Calliope Mini liegt ein kleines Datenkabel bei, jedoch ist dieses sehr kurz.

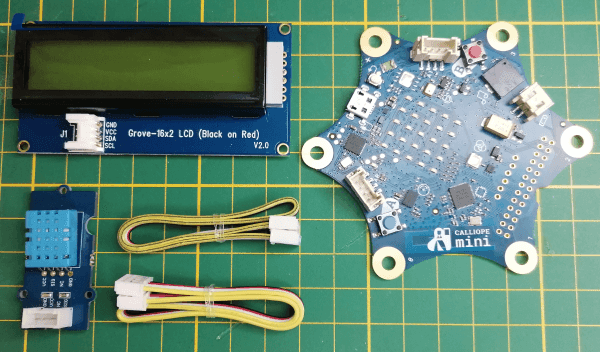

Bauteile für das kleine Projekt "DHT11 Sensor & LCD-Display am Calliope Mini"
Bauteile für das kleine Projekt „DHT11 Sensor & LCD-Display am Calliope Mini“

Aufbau der Schaltung

Durch die verwendeten Grove Kabel ist der Anschluss und somit die Schaltung recht schnell erledigt, denn diese werden lediglich mit dem Sensor / dem Display und einen der beiden Ports verbunden. Die Stecker bzw. die Buchsen sind so aufgebaut, dass ein verkehrtes Einstecken nicht ohne größere Gewalt möglich ist.

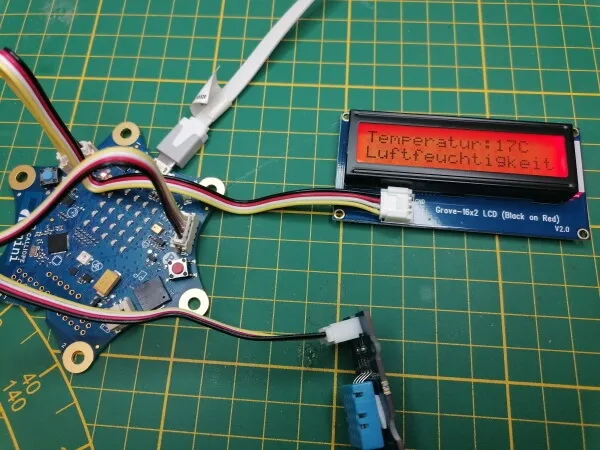

Calliope Mini 1.3 mit DHT11 Sensor & LCD-Display
Calliope Mini 1.3 mit DHT11 Sensor & LCD-Display

Das LCD-Display wird per I²C angeschlossen, hier dient der Grove Sockel beim Taster „A“ (siehe Grafik), den DHT11 Sensor schließen wir dann an den übrig gebliebenen Sockel beim Taster „B“ an.

Pinout der Grove Schnittstellen am Calliope Mini 1.3
Pinout der Grove Schnittstellen am Calliope Mini 1.3

Programmieren

Das kleine Projekt wird in zwei Stufen programmiert. Im nachfolgenden YouTube Video zeige ich dir, wie du dieses Projekt mit dem Onlinetool MakeCode von Microsoft erstellst.

Calliope Mini - DHT11 Sensor & LCD-Display
Dieses Video auf YouTube ansehen.

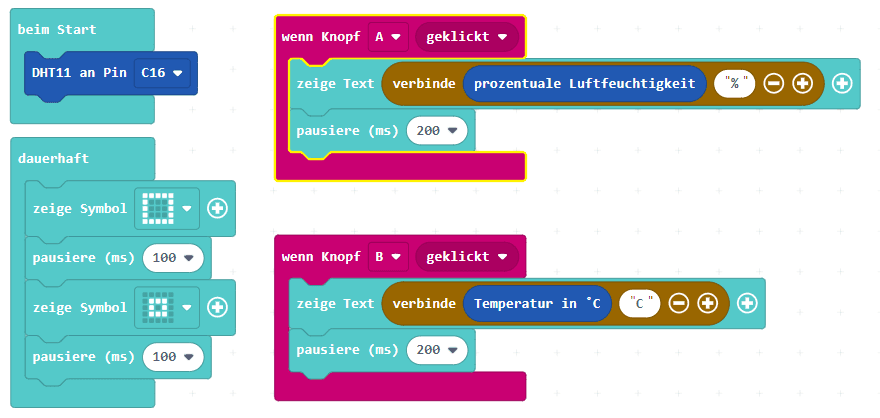

Schritt 1 – Ausgeben der Sensorwerte auf der LED Matrix

Im ersten Schritt wollen wir die Sensorwerte auslesen und auf der LED Matrix ausgeben.

Wenn der Taster A betätigt wird, wird die relative Luftfeuchtigkeit, beim Betätigen des Tasters B wird die Temperatur in Grad Celsius ausgegeben.

Hier der Code als Download:

Calliope Mini – DHT11 Sensorwerte & LED MatrixHerunterladen

Schritt 2 – Ausgeben der Sensorwerte auf einem LCD-Display

Im oben verlinkten YouTube Video habe ich dir bereits erklärt, wie das Programm erstellt wird.

Besonders zu nennen ist hier die kleine Pause von 2 Sekunden zwischen dem Schreiben der ersten und zweiten Zeile auf dem LCD-Display. Das Problem liegt hierbei beim DHT11 Sensor, welcher die Daten nicht so schnell hintereinander liefern kann.

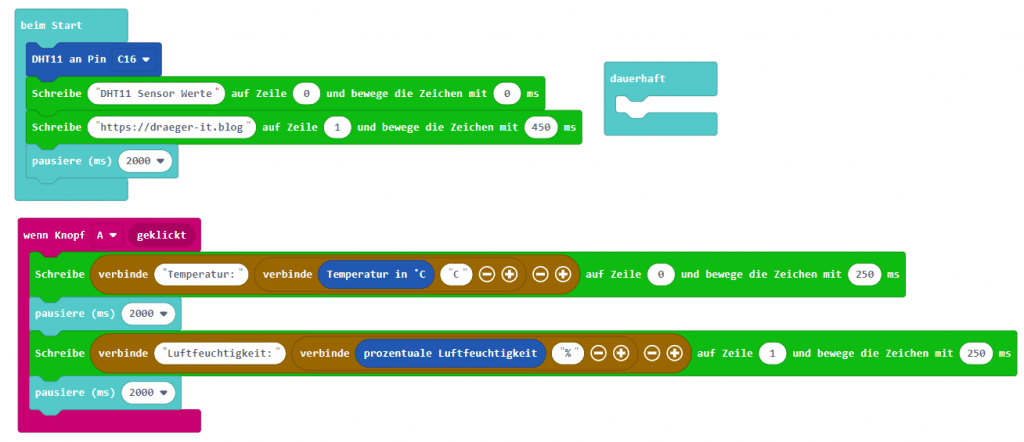

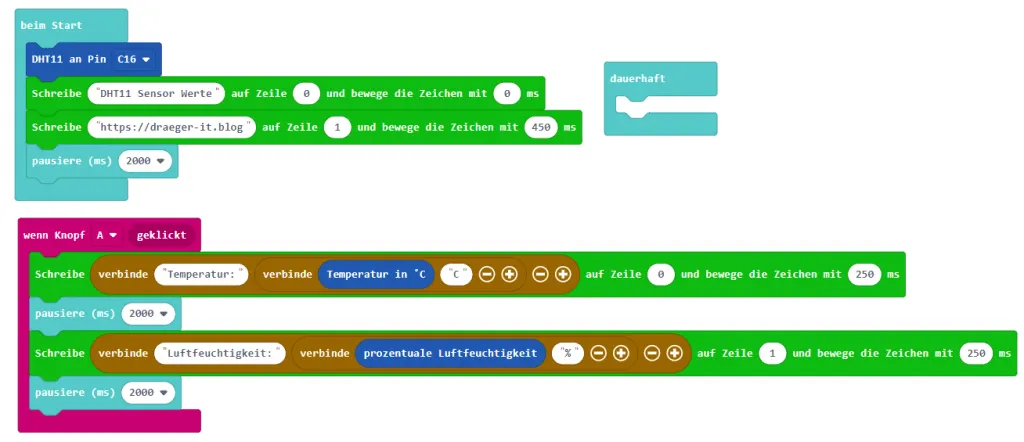

Make Code - Programm zum Anzeigen der DHT11 Sensordaten auf einem LCD-Display
Make Code – Programm zum Anzeigen der DHT11 Sensordaten auf einem LCD-Display

Hier der Code als Download:

Calliope Mini – DHT11 Sensorwerte & LCD-DisplayHerunterladen

Importieren von HEX-Dateien

Du kannst die fertigen HEX-Dateien, entweder direkt auf deinen Calliope Mini kopieren oder im Onlinetool Make Code diese Dateien importieren.

14 thoughts on “Calliope Mini mit DHT11 & LCD-Display”

  1. Ulrich Engel sagt:
    18. Dezember 2022 um 15:58 Uhr

    Sehr schöner Beitrag.
    Freue mich schon das Projekt in meine Sammlung aufzunehmen.
    Ich muss nur noch auf die Lieferung des DHT11 warten.
    Viele Grüße

    Antworten
  2. Ulrich Engel sagt:
    21. Dezember 2022 um 22:35 Uhr

    Danach kommt dann der nächste Schritt:
    Eine Wetterstation braucht neben Temperatur und Luftfeuchte noch den Luftdruck.
    Also brauchen wir einen Sensor, der alles vereint: BME280

    Ich habe mir diesen Sensor, den ich mit Arduino und ESP zahlreich verwendet habe, nun auch als Grove-Version bestellt. Ich werde also ihr Calliope-Projekt DHT11 auf diesen Sensor anwenden. Für die LCD-Ausgabe muss ich mir noch etwas überlegen, da 2 Zeilen mit je 16 Zeichen eigentlich zu klein sind. Hier wäre ein LCD 2004 mit 4 Zeilen und je 20 Zeichen besser. Mal schauen, ob es diesen als Grove-Version gibt.

    Viele Grüße

    Antworten
  3. Sieglinde Langer sagt:
    14. März 2023 um 13:14 Uhr

    Ich danke herzlich für das Projekt, es funktioniert auch gut mit Makecode. Ich nutze es für begabte Grunschulkinder, ich würde mich freuen, wenn sie es auch in lab.open-roberta.org programmieren könnten.

    Antworten
    1. Dieter Ruoff sagt:
      18. Februar 2024 um 15:48 Uhr

      Hallo Sieglinde,
      auch ich arbeite seit 2 Jahren über die Hector Kinderakademie mit Calliope und Open Roberta Lab.
      Bin jetzt dabei auf MakeCode umzustellen, weil es einfach sinnvolle Erweiterungen dafür gibt.
      Vielleicht können wir uns dazu mal austauschen.
      Gruß Dieter

      Antworten
  4. Michael Frost sagt:
    31. März 2023 um 15:23 Uhr

    Sehr schön; bin auf Euer Programm gestoßen, da ich auf der Suche bin nach dem Grad-Zeichen ( ° ) für das LCD-Display. Leider klappt der Steuerkode “ /0xDF “ nicht. Habt Ihr eine Lösung ?

    Antworten
    1. Stefan Draeger sagt:
      31. März 2023 um 17:37 Uhr

      Hi,

      ich habe das gerade einmal getestet.
      Also es können wirklich nur bestimmte Zeichen auf dem Display angezeigt werden.
      Darunter befinden sich auch ein paar Sonderzeichen nur das Grad-Celsius Zeichen leider nicht.

      Gruß

      Stefan

      Antworten
      1. Michael Frost sagt:
        1. April 2023 um 14:22 Uhr

        Danke Stefan für die schnelle Antwort.
        Wenn man die Arduino IDE zum Compilieren für den Calliope verwendet ( und dort den Prozessor Nordic Semiconductor nRF5 mit einbindet ), gelingt das Grad-Zeichen aber ohne Probleme. Guckst Du hier :
        #include
        #include „rgb_lcd.h“
        rgb_lcd lcd;
        void setup() {
        lcd.begin(16, 2);
        }
        void loop() {
        lcd.setCursor(0, 0);
        lcd.print(„K\xF5\che: 23 \xDF\C“); // Küche : 23 °C
        }

        Antworten
        1. Stefan Draeger sagt:
          2. April 2023 um 12:09 Uhr

          Hi, ja das stimmt nur in MakeCode klappt das leider nicht.

          Gruß

          Stefan

          Antworten
