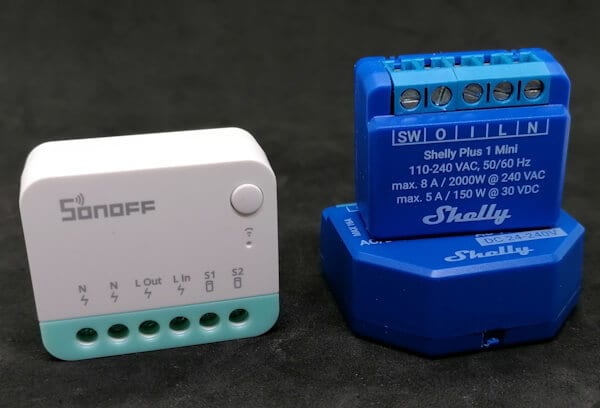

In diesem Beitrag möchte ich dir smarte Technik von der Firma Sonoff vorstellen. Die Firma Sonoff gibt es schon sehr lange auf dem Markt und liefert wie die Firma Shelly auch sehr gute smarte Geräte für dein Zuhause. Mit diesem hier vorgestellten smarten Schalter kannst du Verbraucher via App, Sprachsteuerung oder externen Schalter / Taster schalten.
Disclaimer: Der in diesem Artikel beschriebene Sonoff Mini Extreme wurde von mir persönlich erworben, und dieser Beitrag basiert auf meinen eigenen Erfahrungen und Meinungen. Ich stehe in keiner geschäftlichen Verbindung zu der Firma Sonoff oder anderen damit verbundenen Unternehmen. Alle im Text geäußerten Ansichten sind ausschließlich meine eigenen und sollen als unabhängige Einschätzung dienen. Leser sollten beachten, dass die Leistung und Eigenschaften von technischen Produkten variieren können, und individuelle Erfahrungen können abweichen. Vor dem Kauf von Smart-Home-Geräten empfehle ich, weitere Recherchen anzustellen und sich gut zu informieren.
Inhaltsverzeichnis
- Bezug eines Sonoff Mini Extreme
- Technische Daten des Sonoff MINIR4M
- Aufbau des Sonoff MINIR4M
- Anschluss eines Verbrauchers an den Sonoff Mini Extrem
- Einrichten des Sonoff MINIR4M in der eWeLink App
- Fazit und Ausblick
Bezug eines Sonoff Mini Extreme
Den hier vorgestellten smarten Schalter Sonoff Mini Extreme habe ich auf ebay.de für 12,99 € inkl. Versandkosten* erstanden.
Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!
Du bekommst diesen aber auch in anderen Shops wie aliexpress, banggood für einen deutlich günstigeren Preis jedoch mit längerer Lieferdauer.

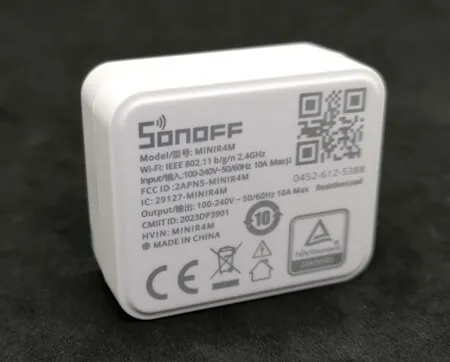

Technische Daten des Sonoff MINIR4M
Dieser kleine smarte Schalter verfügt über eine ZigBee und WLAN Schnittstelle, mit den kleinen Abmaßen passt dieser auch super hinter einen Unterputzschalter.
| Schnittstellen | ZigBee, WLAN |
| Input | 100 V – 240 V (50/60 Hz), 10 A max. |
| Output | 100 V – 240 V (50/60 Hz), 10 A max. |
| Abmaße | 39,5 mm x 33 mm x 16,8 mm |
Du kannst wie aus der Tabellen entnommen werden kann bis zu 10A schalten, das reicht für die meisten Geräte aus. Jedoch bedenke, dass einige Geräte einen hohen Anlaufstrom haben, welche der Sonoff MINIR4M nicht ohne weiteres leisten kann.

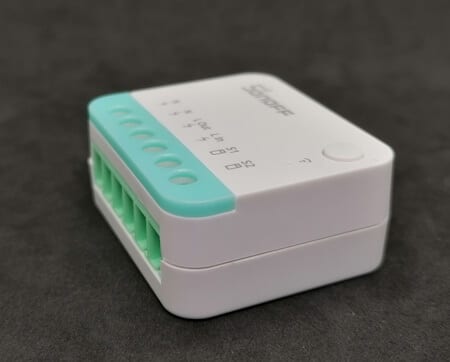

Aufbau des Sonoff MINIR4M

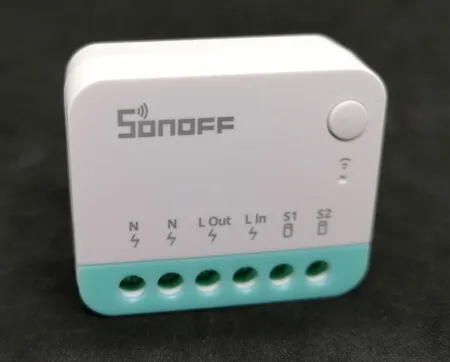

Der kleine smarte Schalter von Sonoff verfügt auf der Vorderseite über einen kleinen Taster und eine LED. Des Weiteren findest du für die Stromversorgung sowie für den Anschluss eines Verbrauchers und einen Schalter eine 6fach Schraubleiste für welche du einen kleinen Kreuzschraubendreher benötigst.
An “L In” & “N” schließt du die Stromversorgung für den Switch an. Den Verbraucher (Lampe, Steckdose etc.) schließt du dann an “L Out” & “N” an.
Du kannst zusätzlich noch einen Taster oder Schalter anschließen “S1” & “S2” um das Relais dann noch extern ohne App zu schalten.
In der oberen rechten Ecke findest du einen kleinen Taster, mit welchem du vom Gerät aus das Relais schalten kannst. Darunter ist eine LED, welche den Status der Verbindung anzeigt.
Anschluss eines Verbrauchers an den Sonoff Mini Extrem

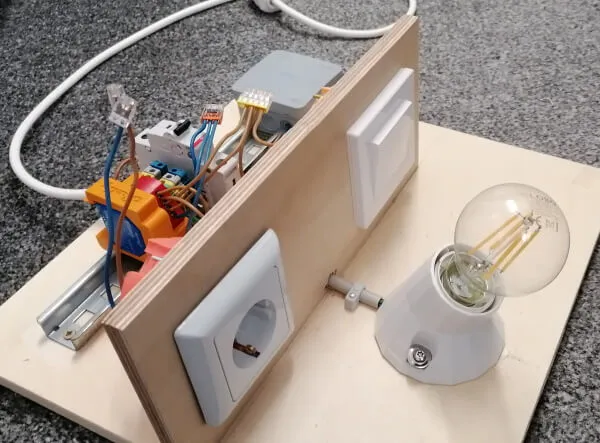

Beginnen wir damit, einen Verbraucher an den Sonoff Mini Extrem anzuschließen und die Konfiguration in der entsprechenden App vorzunehmen. Zu diesem Zweck habe ich ein kleines Experimentierbrett zusammengestellt, auf dem sich eine Lampe, eine Steckdose und ein Schalter befinden. Auf diese Weise werden meiner Meinung nach nahezu 75 % der typischen Anwendungsszenarien für intelligente Schalter abgedeckt.
5 Regeln im Umgang mit Strom
Der Sonoff Mini Extrem arbeitet mit 230V und beim Anschluss von Verbrauchern musst du einiges beachten, daher zunächst die 5 Regeln im Umgang mit Strom.
- Abschalten vor Arbeiten:
- Vor jeglichen Arbeiten den Strom ausschalten.
- Professionelle Installation:
- Elektrische Installationen von Fachleuten durchführen lassen.
- Isoliermaterial nutzen:
- Trage isolierende Handschuhe und Schutzbrillen.
- Überlastung vermeiden:
- Vermeide Überlastung von Steckdosen und Verlängerungskabeln.
- Vorsicht bei Feuchtigkeit:
- Elektrische Geräte vor Wasser schützen.

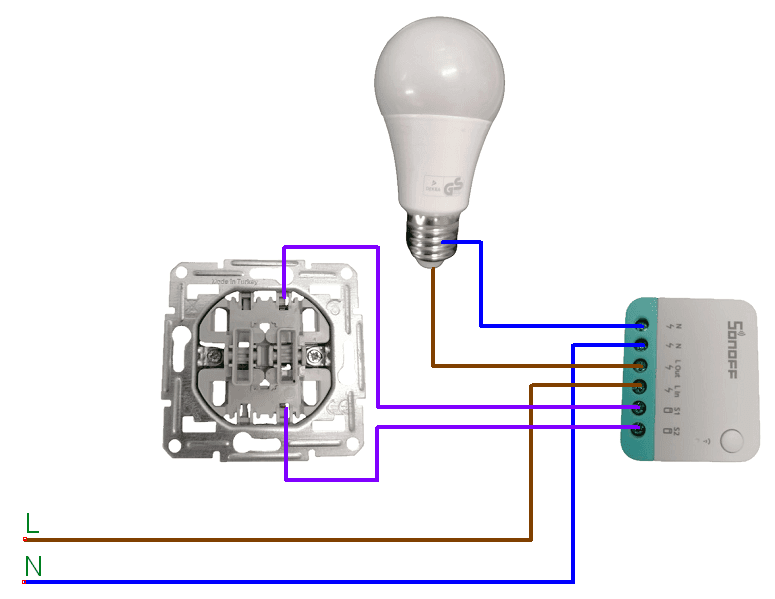

Anschluss einer Lampe & Schalter
Schließen wir nun eine Lampe und einen Schalter an den Sonoff Mini Extreme wie nachfolgend gezeigt an.
An den kleinen smarten Switch kannst du lediglich einen Verbraucher anschließen, welcher maximal 10A mit 2300 Watt Leistung hat.
Einrichten des Sonoff MINIR4M in der eWeLink App
Damit du deinen smarten Schalter auch mit deinem Handy schalten kannst, gibt es die App eWeLink. Diese App findest du in den einschlägigen App-Stores.
Wenn die App auf dem mobilen Gerät einrichtet / installiert wurde, können wir ein erstes Gerät hinzufügen. Dazu startet ein kleiner Wizard, welcher einen durch diesen Prozess führt!
Wichtig: Dein Gerät muss mit einem 2.4 GHz Netzwerk verbunden sein, damit dieses erfolgreich ist, du kannst während des Prozesses das WLAN Netzwerk wechseln, aber dieses hat in meinem Fall zu keinem Erfolg geführt. Ich musste wirklich mein Handy mit einem 2.4 GHz Netzwerk verbinden und dann lief das Hinzufügen des Sonoff Mini Extreme sehr einfach.
Wenn der Wizard abgeschlossen ist, dann kannst du oben rechts auf das blaue Plus drücken und aus dem Untermenü den Punkt “Gerät hinzufügen” wählen.
Die App möchte nun Zugriff auf deine Standortdaten, hier habe ich den oberen Punkt gewählt und gewähre nur Zugriff während der Nutzung der App.
Es wird nun ein Gerät gefunden, welches wir wiederum über das blaue Plus einbinden können.
In meinem Fall war der erste Versuch fehlgeschlagen, da mein Android Handy mit einem 5 GHz Netzwerk verbunden ist.
Das wurde erkannt und es wird eine Liste mit Netzwerken angezeigt, aus welcher ich nun mein 2.4 GHz Netzwerk auswähle.
Danach ist das hinzufügen auch erfolgreich.
Im letzten Schritt können wir jetzt den Namen ändern, dieser würde auch verwendet werden, wenn wir einen Sprachassistenten wie Amazon Alexa einbinden würden.
Im Dashboard sehen wir jetzt das Gerät mit dem gewählten Namen und daneben einen kleinen Schiebeschalter, über welchen wir das Relais EIN/AUS schalten können.
Fazit und Ausblick
Der kleine smarte Schalter Mini Extreme von der Firma Sonoff ist schnell eingerichtet und kann wie andere dieser Art einen Verbraucher schalten. Dabei ist die Leistung mit 10A und 2300Watt recht normal und daher nichts Besonderes in diesem Bereich.
Einzig die Größe ist hier besonders zu nennen, denn andere vergleichbare smarte Schalter sind bei gleicher Leistung deutlich größer.
Im nächsten Beitrag werde ich die hier gezeigten Schalter einmal vergleichen und dir die Vor-/Nachteile aufzeigen. Bleib also gespannt.
