Smarte IKEA Lampe mit Shelly Button

Posted on 8. Januar 202329. April 2023 by Stefan Draeger

In diesem Beitrag möchte ich dir zeigen, wie du eine smarte IKEA Lampe mit dem Shelly Button aufbaust, damit diese per Sprachassistent wie Amazon Alexa steuern kannst.

Smarte IKEA Lampe mit Shelly Button
Smarte IKEA Lampe mit Shelly Button

Auf diesem Blog habe ich dir bereits einige Shelly Produkte vorgestellt und gezeigt, wie diese eingerichtet und verbunden werden, hier soll es nun darum gehen, wie du den Schalter einer IKEA Lampe „LAMPAN“ um einen Shelly Button ausstattest.

  • Shelly 1 #1 – einrichten und Betrieb an einer Steckdose
  • Shelly 1 #2 – Einrichten eines Shelly in der App
  • Shelly 1 #3 – Temperaturgesteuerte Steckdose

  • Benötigte Ressourcen für dieses Projekt
  • Sicherheitsvorschriften
  • Lieferumfang
  • Aufbau des Shelly Button
    • Platine mit Schalter & Anschlussleitungen
    • Anschlussplan eines Shelly 1 / Shelly 1 PM
  • Anschluss des Shelly Button an die Nachttischlampe

Benötigte Ressourcen für dieses Projekt

Wenn du das Projekt nachbauen möchtest, dann benötigst du:

  • eine Tischlampe zbsp. IKEA Nachttischlampe „LAMPAN“,
  • einen Shelly 1 / Shelly 1 PM
  • einen Shelly Button,
  • vier Adernendhülsen,
  • einen Seitenschneider,
  • eine Krimpzange,
  • einen kleinen Schlitzschraubendreher,
  • einen kleinen Kreuzschraubendreher,
  • ein Messer

Sicherheitsvorschriften

Der Shelly wird in diesem Beitrag am Stromnetz von 230V angeschlossen, wenn du dieses nachbauen möchtest, solltest du die 5 Sicherheitsregeln im Umgang mit Strom beachten!

  • Freischalten,
  • gegen Wiedereinschalten sichern,
  • Spannungsfreiheit feststellen,
  • Erden & Kurzschließen,
  • Benachbarte unter Spannung stehende Bauteile abschranken oder abdecken

Lieferumfang

Zum Lieferumfang des Shelly Buttons gehört neben dem Gehäuse und der Platine noch zwei kleine Kreuzschrauben und zwei Zettel mit QR-Codes zu weiteren Informationen zu diesem Gerät.

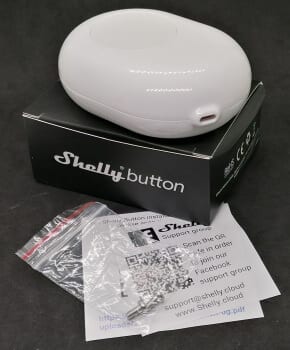

Lieferumfang des Shelly Button
Lieferumfang des Shelly Button

Aufbau des Shelly Button

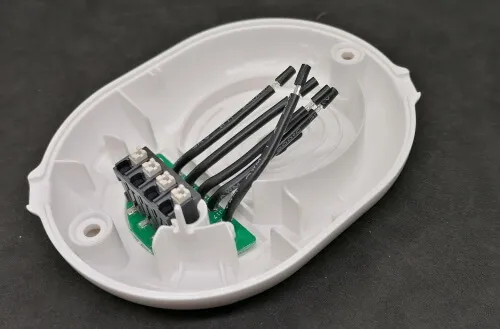

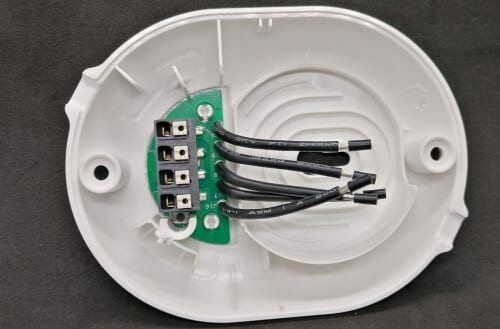

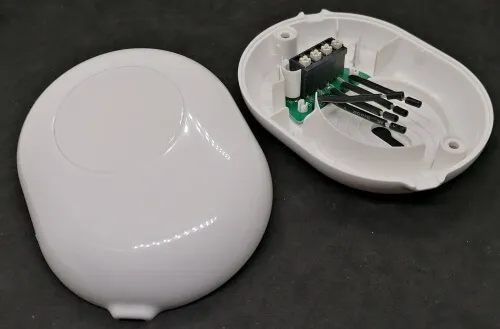

Der Shelly Button besteht aus zwei Schalen, einer Tasteinheit und einer kleinen Platine, welche mit einem Taster sowie Klemmen und Leitungen für den Shelly 1 / Shelly 1 PM ausgestattet ist.

Das mir vorliegende Model ist nur für den Shelly 1 / Shelly 1 PM ausgelegt, dieses erkennt man auch daran, dass die Mulde innerhalb des Shelly Button’s rund ausgelegt ist.

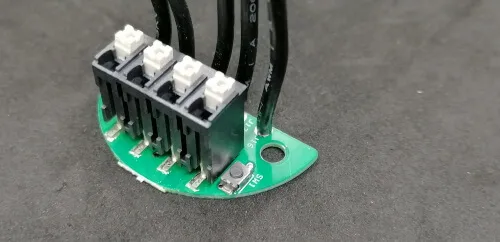

Platine mit Schalter & Anschlussleitungen

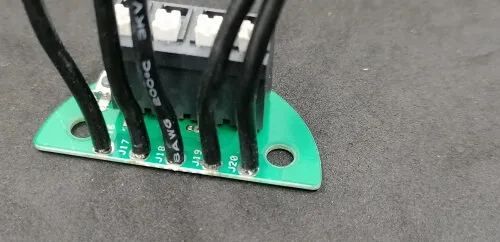

Auf der Platine findest du die Bezeichnungen SW1, J16, J17, J18, J19, J20 für die Leitungen sowie dem Taster.

In die Mulde kann ein Shelly 1 oder Shelly 1 PM eingesteckt werden und dieser sitzt sehr stramm drin.

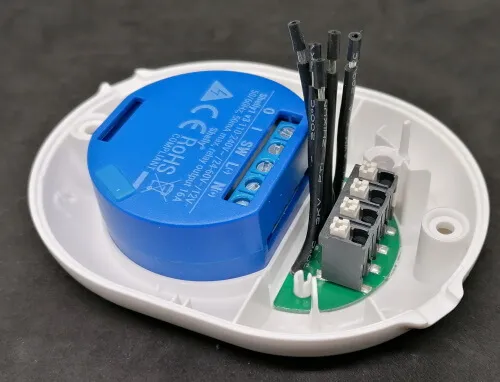

Shelly Button mit Shelly 1
Shelly Button mit Shelly 1

Ein Shelly 1 Plus passt hier nicht rein, da dieser eher eckig ist und somit andere Dimensionen als der Shelly 1 hat.

Anschlussplan eines Shelly 1 / Shelly 1 PM

Shelly ButtonShelly 1 / Shelly 1 PM
J160
J171
J18SW
J19L
J20N

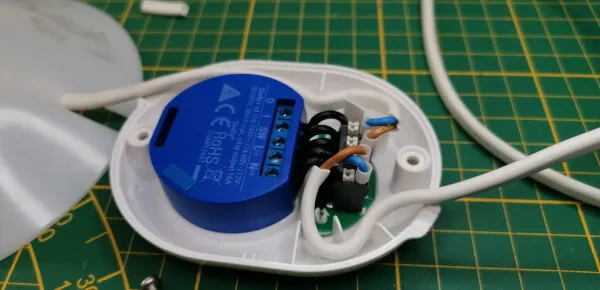

Anschluss des Shelly Button an die Nachttischlampe

Der Shelly Button hat leider keine Zugentlastung für die Leitungen, hier könnte der Hersteller nochmal nacharbeiten.

Ansonsten ist der Anschluss über die

Im nachfolgenden YouTube Video zeige ich dir, wie du den Shelly Button an die Nachttischlampe LAMPAN anschließt und mit Amazon Alexa steuern kannst.

Smarte IKEA Lampe mit Shelly Button
Dieses Video auf YouTube ansehen.
