In meinem letzten Beitrag „Shelly The Pill: Ist das der ESP32 für Smart-Home-Bastler?“ habe ich dir den kleinen Smart-Home-Controller bereits ausführlich vorgestellt und gezeigt, wie einfach sich ein DS18B20-Temperatursensor damit nutzen lässt.
In diesem Beitrag geht es nun einen Schritt weiter: Ich möchte einen DHT22-Sensor für Temperatur und Luftfeuchtigkeit an Shelly The Pill anschließen.
Dafür gibt es zwei Möglichkeiten: zum einen bequem über das 5-Terminal Add-on, zum anderen über einen 3,5-mm-Klinkenstecker zum Selberlöten.
Beide Varianten zeige ich dir in diesem Beitrag Schritt für Schritt.
Was wird benötigt?
Für den Anschluss eines DHT22-Sensors an Shelly The Pill gibt es zwei Möglichkeiten. Die erste Variante ist besonders einfach und kommt ohne Löten aus. Bei der zweiten Variante wird ein passender 3,5-mm-Klinkenstecker selbst angelötet.
Variante 1 – einfach mit 5-Terminal Add-on

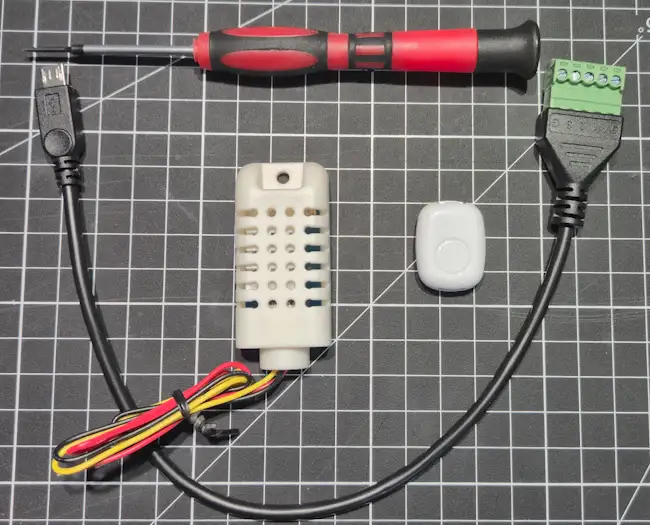

Für diese Variante benötigst du:
- 1× Shelly The Pill
- 1× 5-Terminal Add-on
- 1× DHT22-Modul mit drei Anschlussleitungen
- 1× kleinen Schraubendreher
Diese Lösung eignet sich besonders gut für schnelle Experimente, da die drei Leitungen des DHT22 lediglich mit den entsprechenden Schraubklemmen des Add-ons verbunden werden müssen.
Variante 2 – mit 3,5-mm-Klinkenstecker zum Selberlöten
Für die zweite Variante benötigst du:
- 1× Shelly The Pill
- 1× 3,5-mm-Stereo-Klinkenstecker
- 1× DHT22-Modul mit drei Anschlussleitungen
- Schrumpfschlauch
- Lötkolben
- Lötzinn
- Lötfett
- Brenner oder eine andere geeignete Wärmequelle zum Schrumpfen des Schrumpfschlauchs
Diese Variante benötigt etwas mehr Bastelarbeit, kommt dafür aber ohne das zusätzliche 5-Terminal Add-on aus.

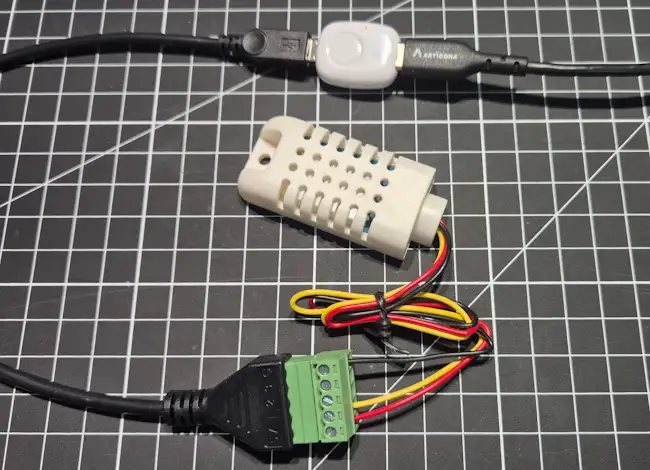

Variante 1: DHT22 mit dem 5-Terminal Add-on anschließen
Der einfachste Weg, einen DHT22 an Shelly The Pill anzuschließen, führt über das 5-Terminal Add-on.

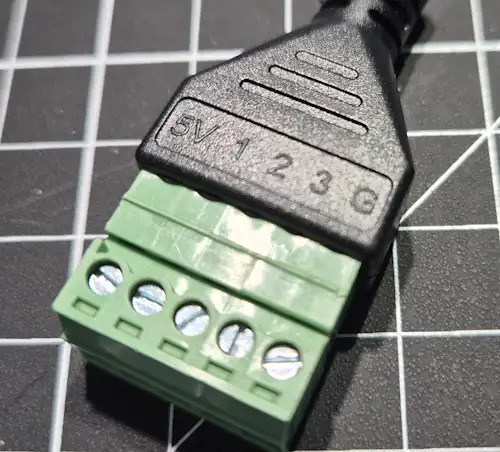

Auf dem Adapter sind die einzelnen Schraubklemmen bereits beschriftet:
- 5V – Stromversorgung
- 1 – GPIO1
- 2 – GPIO2
- 3 – GPIO3
- G – Ground / Masse
Für den DHT22 benötigen wir nur drei Leitungen: 5 V (rot), GND (schwarz) und das Datensignal (gelb).
Da The Pill den DHT22 über GPIO1 unterstützt, wird die Signalleitung des Sensors an Klemme 1 angeschlossen. Die Versorgung kommt an 5V, die Masseleitung an G.
Damit ergibt sich folgende Verbindung:
| DHT22 | 5-Terminal Add-on |
|---|---|
| VCC / +, rot | 5V |
| DATA, gelb | 1 |
| GND / -, schwarz | G |
Die Leitungen werden einfach in die jeweiligen Schraubklemmen gesteckt und mit einem kleinen Schraubendreher fixiert. Damit ist die Verkabelung bereits abgeschlossen – Löten ist bei dieser Variante nicht notwendig.
Variante 2: DHT22 mit 3,5-mm-Klinkenstecker anschließen
Die zweite Variante ist etwas aufwendiger, eignet sich meiner Meinung nach aber besonders gut, wenn der DHT22 dauerhaft verbaut werden soll. Die Leitungen werden fest mit dem 3,5-mm-Klinkenstecker verlötet und anschließend mit Schrumpfschlauch geschützt. Dadurch entsteht eine stabile und saubere Verbindung.

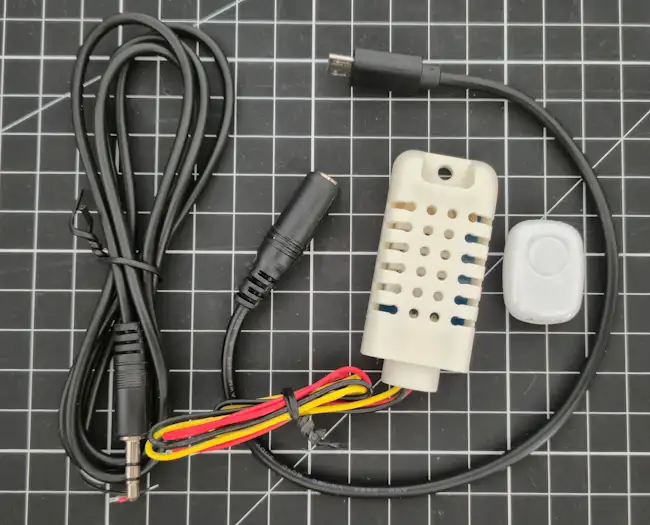

Benötigt werden:
- 1× 3,5-mm-Stereo-Klinkenstecker
- 1× DHT22-Modul mit drei Anschlussleitungen
- Schrumpfschlauch
- Lötkolben, Lötzinn und Lötfett
- Feuerzeug oder kleiner Brenner zum Schrumpfen des Schrumpfschlauchs
Schrumpfschlauch gibt es häufig auch als günstiges Sortiment mit verschiedenen Durchmessern, beispielsweise beim Discounter Norma.

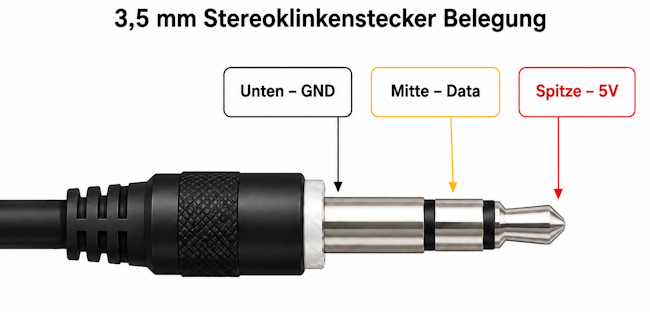

In meinem Aufbau wird der DHT22 folgendermaßen mit dem Klinkenstecker verbunden:
| DHT22 | Klinkenstecker |
|---|---|
| Rot – Versorgung | Spitze |
| Gelb – Datenleitung | mittlerer Kontakt |
| Schwarz – GND | hinterer Kontakt |
Die Zuordnung lautet bei mir also: Rot auf Rot, Weiß auf Gelb und Schwarz auf Schwarz.

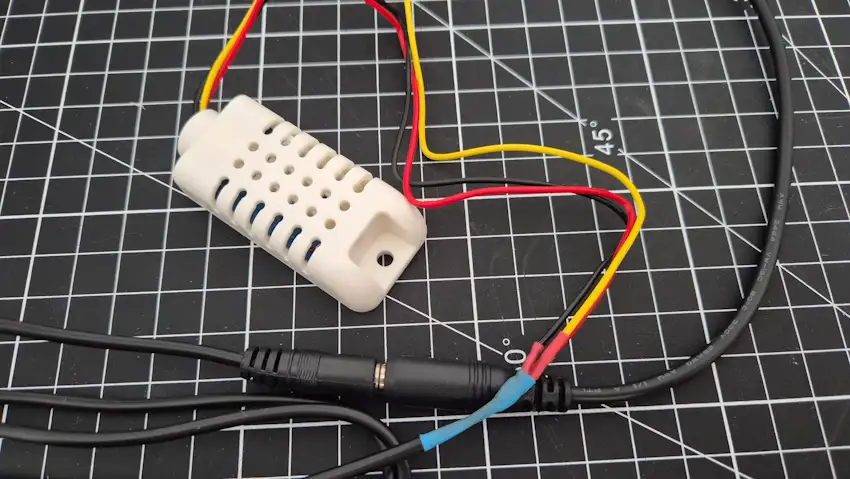

Nach dem Verlöten werden die einzelnen Kontakte mit Schrumpfschlauch isoliert und geschützt. Anschließend kann der Stecker direkt mit The Pill verbunden werden.
Welche Variante ist besser?
| 5-Terminal Add-on | Klinkenstecker | |
|---|---|---|
| Aufwand | gering | höher |
| Löten | Nein | Ja |
| Sensor schnell wechseln | sehr einfach | eher nicht |
| Für Experimente | ideal | möglich |
| Für dauerhaften Einbau | gut | ideal |

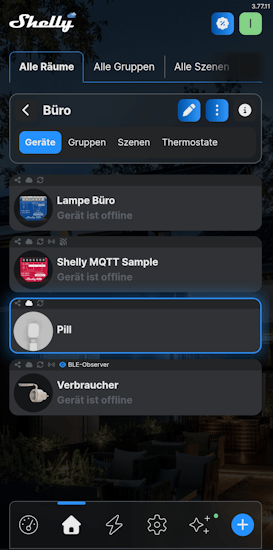

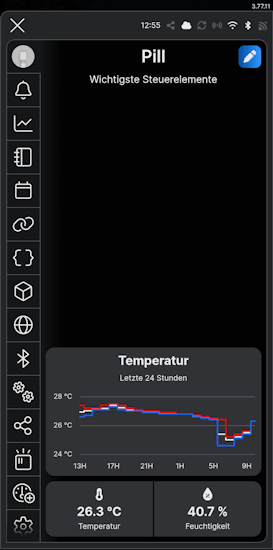

DHT22 am The Pill in der Shelly Cloud einrichten
Die Einrichtung des DHT22 ist erfreulich einfach.

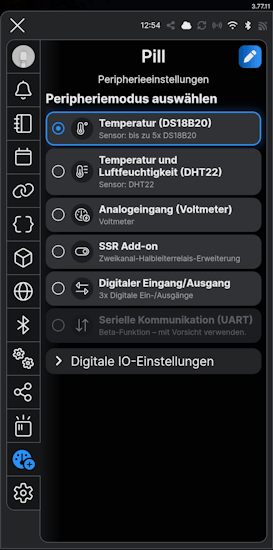

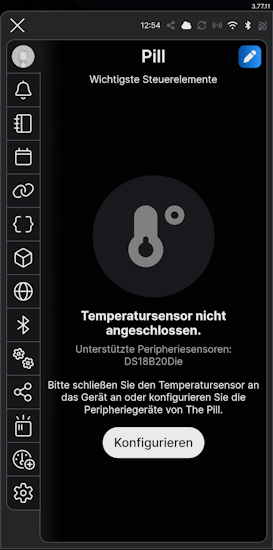

Standardmäßig ist bei The Pill zunächst der DS18B20 als Sensortyp ausgewählt. In der Shelly Cloud muss deshalb lediglich auf DHT22 gewechselt werden.

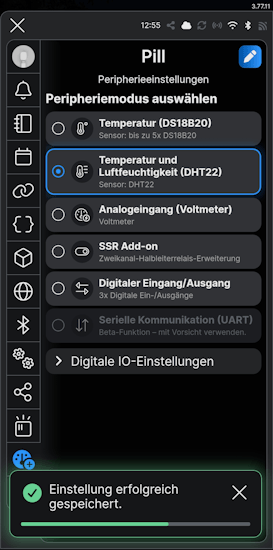

Nach einem Klick auf den entsprechenden Sensortyp ist der DHT22 ausgewählt und kann direkt verwendet werden.
Das war’s bereits – einfacher geht es kaum.
Verbraucher mit einem weiteren Shelly schalten
Damit ist der DHT22 eingerichtet und liefert Temperatur sowie Luftfeuchtigkeit an The Pill. Möchte ich abhängig von diesen Messwerten zusätzlich einen Verbraucher schalten, gibt es jedoch eine Einschränkung.
The Pill besitzt nur eine Schnittstelle für ein Add-on. In diesem Aufbau kann daher nicht gleichzeitig noch ein SSR Add-on verwendet werden, um einen Verbraucher direkt zu schalten. Das SSR Add-on wäre ohnehin auf kleine DC-Lasten bis 30 V und 300 mA begrenzt.
Für typische Smart-Home-Anwendungen bietet sich deshalb ein anderer Weg an: The Pill übernimmt die Messung, ein weiterer smarter Shelly das eigentliche Schalten.
Das Prinzip sieht dann beispielsweise so aus:
So könnte The Pill etwa bei einer bestimmten Temperatur einen Shelly Plug, Shelly Plus 1PM oder einen anderen passenden Shelly-Aktor schalten.
Die Verknüpfung kann dabei über eine lokale Action oder alternativ über eine Szene in der Shelly Cloud erfolgen.
Damit bleibt The Pill für die Sensorik zuständig, während der zweite Shelly die eigentliche Last schaltet.
Fazit
Der DHT22 lässt sich am Shelly The Pill erstaunlich unkompliziert nutzen. Besonders bequem ist der Anschluss über das 5-Terminal Add-on, da hier lediglich drei Leitungen angeschlossen werden müssen und kein Löten erforderlich ist.
Wer den Sensor dagegen dauerhaft verbauen möchte, kann mit einem selbst gelöteten 3,5-mm-Klinkenstecker eine kompakte und stabile Lösung aufbauen. Welche Variante besser geeignet ist, hängt daher vor allem davon ab, ob man schnell experimentieren oder einen festen Aufbau realisieren möchte.
Für mich zeigt dieses Beispiel erneut sehr gut, wo die Stärke von The Pill liegt: Sensoren aus der klassischen Arduino- und ESP32-Welt lassen sich mit wenig Aufwand in das Shelly-Smart-Home integrieren.
