RP2040 Mikrocontroller: Klein, stark und direkt im USB-Port einsatzbereit

In diesem Beitrag möchte ich dir einen kleinen Mikrocontroller mit RP2040 Chip vorstellen. Das Besondere an diesem ist, dass dieser direkt in den USB-Port gesteckt wird. Du benötigst somit kein extra Datenkabel für den betrieb.

Mini USB RP2040 Development Board - Programmieren in der Arduino IDE & MicroPython

Dieses Video auf YouTube ansehen.

Diesen kleinen Mikrocontroller habe ich über aliexpress.com für knapp 5 € inkl. Versandkosten erworben. Der Preis ist gemessen an der Leistung sowie dem Umfang okay, aber auch nicht besonders günstig. Wenn man diesen direkt mit dem originalen Raspberry Pi Pico vergleicht (nicht die Variante mit WiFi) dann ist dieser gleich teuer / günstig.

Inhaltsverzeichnis

• Aufbau des RP2040 Mikrocontrollers für den USB-Port
  • Pinout des Mikrocontrollers
• Vergleich mit dem originalen Raspberry Pi Pico
• Programmieren des Mini USB RP2040 Development Board in der Arduino IDE
  • Installieren des Boardtreibers
  • Programmieren der RGB LED
  • Flammensensor programmieren
• Ausblick zum Mikrocontroller mit RP2040 Chip für den USB-Port

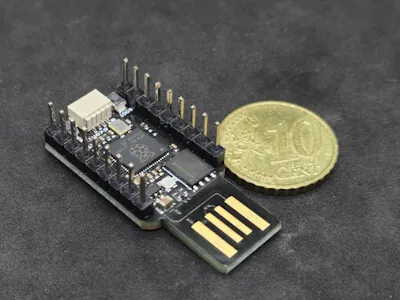

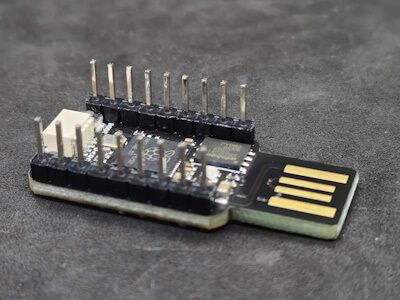

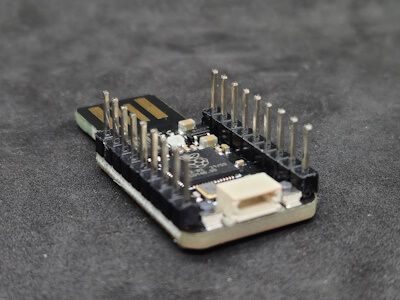

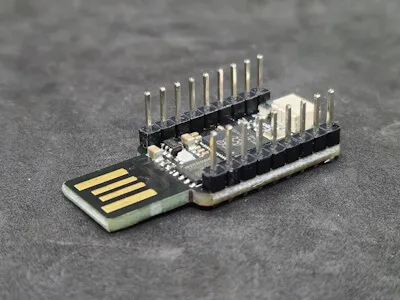

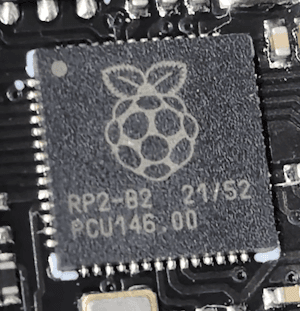

Aufbau des RP2040 Mikrocontrollers für den USB-Port

Pinout des Mikrocontrollers

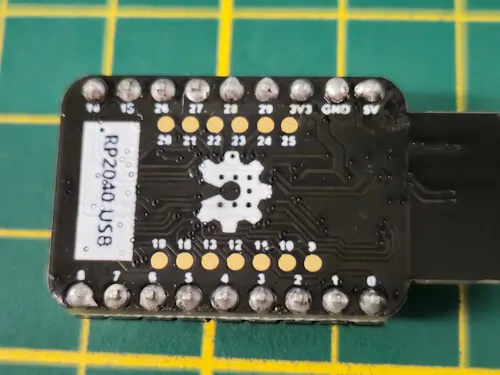

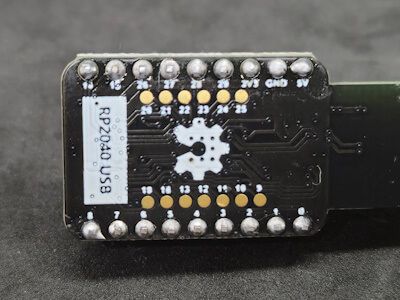

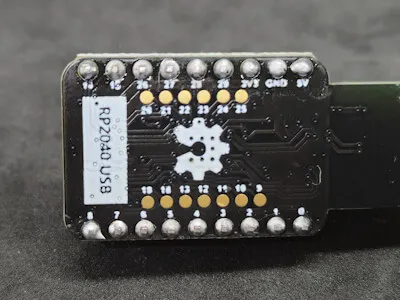

Auf der Rückseite des Mikrocontrollers sind die Pins gekennzeichnet. Aufgrund der kompakten Größe sind nicht alle vom RP2040 bereitgestellten Pins am Mikrocontroller zugänglich. Meistens können die Pins direkt über Stiftleisten erreicht werden, zudem stehen zusätzliche Lötpunkte zur Verfügung.

Die Lötaugen für die Zusätzlichen Pins sind nett gemeint, finde ich persönlich jedoch weniger gut geeignet. Hier wäre ggf. eine zweite Reihe mit Stiftleisten deutlich vorteilhafter.

Nachfolgend das Pinout des originalen Raspberry Pi Pico, die Pinbeschriftungen 0 bis 29 findest du ebenso auf dem Mini USB Mikrocontroller.

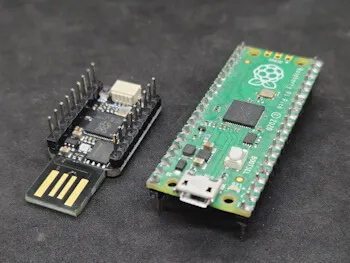

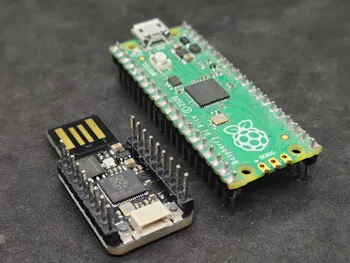

Vergleich mit dem originalen Raspberry Pi Pico

Der Raspberry Pi Pico ist bereits seit mehreren Jahren auf dem Markt und bietet seit 2023 sogar Unterstützung für WiFi und Bluetooth. Im Vergleich dazu schneidet der kleine Mikrocontroller für die USB-Buchse schlechter ab. Trotz der netten RGB-LED halte ich es für wichtiger, viele Pins für Projekte zur Verfügung zu haben.

Für kleinere Projekte ist der Mini USB RP2040 jedoch besser geeignet, sodass die Wahl des besten Mikrocontrollers letztlich vom jeweiligen Anwendungsfall abhängt.

Programmieren des Mini USB RP2040 Development Board in der Arduino IDE

Der kleine Mikrocontroller ist für die Programmierung in der Arduino IDE vorbereitet / geflasht. D.h. du musst dir lediglich den passenden Boardtreiber installieren und kannst dann sofort loslegen.

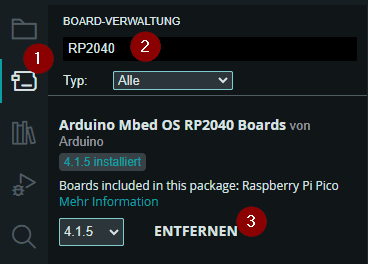

Installieren des Boardtreibers

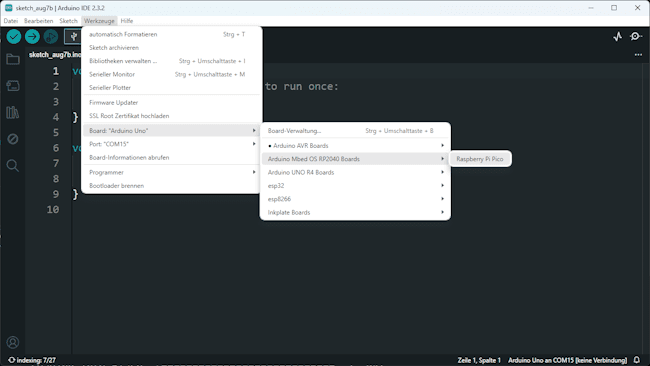

Wenn der Boardtreiber erfolgreich installiert wurde, dann findest du diesen unter Werkzeuge > Board: xyz > Arduino Mbed OS RP2040 Boards > Raspberry Pi Pico (siehe Grafik).

Programmieren der RGB LED

Die RGB LED ist am GPIO 22 angeschlossen und kann mit der Adafruit NeoPixel Bibliothek sehr einfach programmiert werden.

#include <Adafruit_NeoPixel.h>

#define PIN 22 //RGB LED am GPIO22 angeschlossen
#define NUMPIXELS 1 //Anzahl der verbauten RGB LEDs

//Objekt instanz erzeugen mit der Konfiguration
Adafruit_NeoPixel pixels(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);

uint32_t colors[5] = {
  pixels.Color(0, 150, 0),     //grün
  pixels.Color(150, 0, 0),     //rot
  pixels.Color(0, 0, 150),     //blau
  pixels.Color(150, 150, 0),   //gelb
  pixels.Color(255, 255, 255)  //weiß
};

void setup() {
  //begin der Kommunikation mit den NeoPixels
  pixels.begin();
}

void loop() {
  //löschen der gesetzten Farbe
  pixels.clear();
  //Schleife von 0 bis 4
  //Da Arrays mit dem Index 0 beginnen muss hier mit dem
  //Index 0 angefangen werden und bis max. 4 durchlaufen werden.
  for (int i = 0; i < 5; i++) {
    //setzen der Farbe aus dem Array mit der Laufvariable i an dem
    //Index 0 der LED Stripe.
    pixels.setPixelColor(0, colors[i]);
    //anzeigen der Farbe
    pixels.show();
    //eine kleine Pause von 500 Millisekunden
    delay(500);
  }
}

Flammensensor programmieren

Auf meinem Blog habe ich dir den Flammensensor bereits für den Arduino vorgestellt. Dieser reagiert, wie die Bezeichnung es erahnen lässt auf eine Flamme wie zum Beispiel von einem Feuerzeug. Der Sensor hat zwei Pins (einen analogen sowie einen digitalen) und zwei für die Stromversorgung.

Im nachfolgenden Code verwende ich den digitalen Ausgang des Sensors und wenn dieser auf HIGH ist, dann ändere ich die Farbe der LED von grün auf rot.

#include <Adafruit_NeoPixel.h>

#define PIN 22
#define NUMPIXELS 1

#define flammeSensor 0

Adafruit_NeoPixel pixels(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);

void setup() {
  Serial.begin(9600);
  pinMode(flammeSensor, INPUT_PULLDOWN);
  pixels.begin();
}

void loop() {
  pixels.setPixelColor(0, pixels.Color(0, 150, 0));
  pixels.show();
  if (digitalRead(flammeSensor) == 1){
    Serial.println("Flamme erkannt");
    pixels.setPixelColor(0, pixels.Color(150, 0, 0));
    pixels.show();
    delay(500);
  }
}

Ausblick zum Mikrocontroller mit RP2040 Chip für den USB-Port

Im nächsten Beitrag möchte ich dir ein kleines Projekt mit diesem Mini USB Mikrocontroller vorstellen, sei also gespannt…
