Arduino Plug and Make Kit: Was ist drin und wie benutzt man es?

Es gibt von Arduino ganz neu das Arduino Plug and Make Kit, dieses enthält alles, was du für den Start in die Mikrocontrollerprogrammierung benötigst. Was in diesem Kit enthalten ist und wie du die Sensoren & Aktoren am mitgelieferten Arduino UNO R4 WiFi programmierst, erfährst du in den nächsten Abschnitten hier im Beitrag.

Arduino Plug and Make Kit: Was ist drin und wie benutzt man es?

Dieses Video auf YouTube ansehen.

Inhaltsverzeichnis

• Was ist im Arduino Plug and Make Kit drin?
• Einrichten des Arduino UNO R4 WiFi in der Arduino IDE
• Aufbau einer Schaltung
• Programmieren der Sensoren / Aktoren in der Arduino IDE

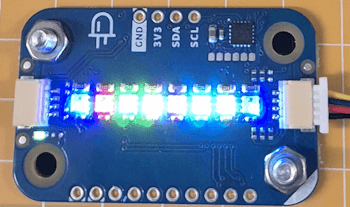

  • Beispiel 1 – Programmieren der LEDs
  • Beispiel 2 – steuern eines Lauflichts mit dem Knob

Was ist im Arduino Plug and Make Kit drin?

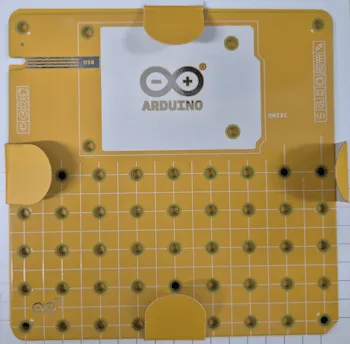

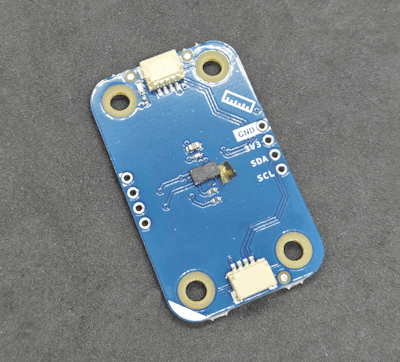

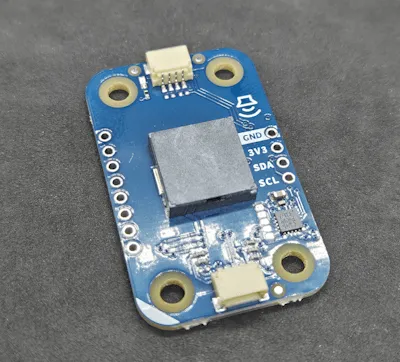

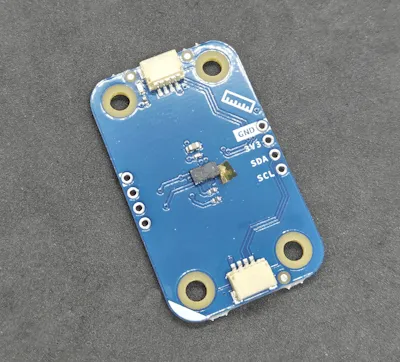

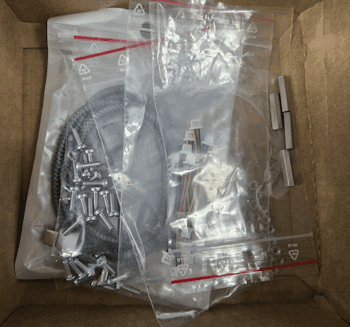

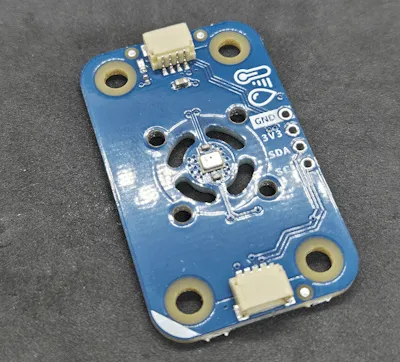

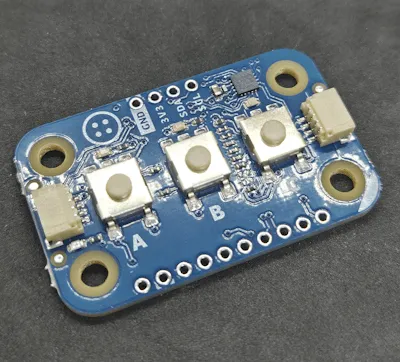

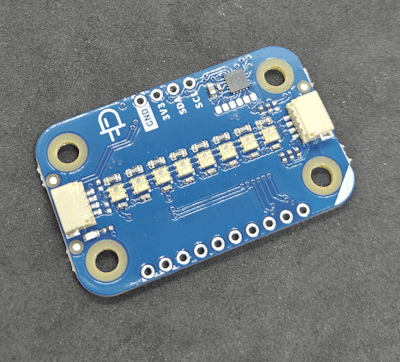

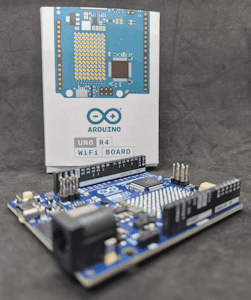

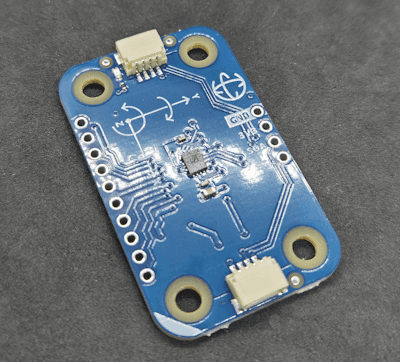

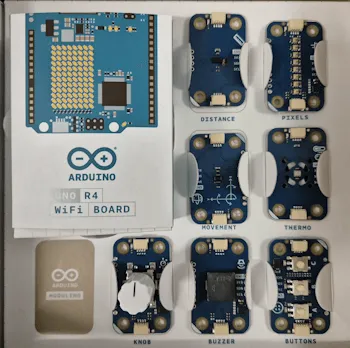

Das Kit enthält neben einem Arduino UNO R4 WiFi nachfolgende Sensoren & Aktoren:

Einrichten des Arduino UNO R4 WiFi in der Arduino IDE

Bevor wir mit den ersten Schaltungen beginnen, richten wir diesen in der Arduino IDE ein, dieses ist bei der Version 2.x besonders einfach geworden.

Aufbau einer Schaltung

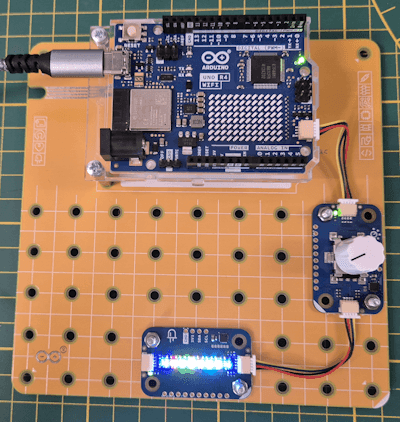

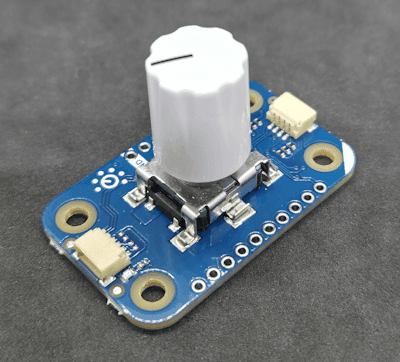

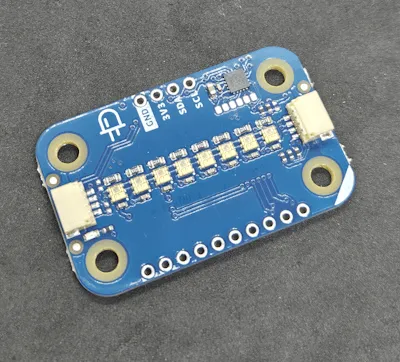

Zunächst möchte ich eine kleine Schaltung mit dem 8fach LED Modul sowie dem Rotary Encoder aufbauen. Über den Rotary Encoder kann man zum Beispiel die Geschwindigkeit eines Lauflichts oder die Helligkeit der LEDs steuern. Zusätzlich verfügt der Rotary Encoder noch über ein Tast-Event welches wir ebenso verwenden können, um die Farbe zu wechseln.

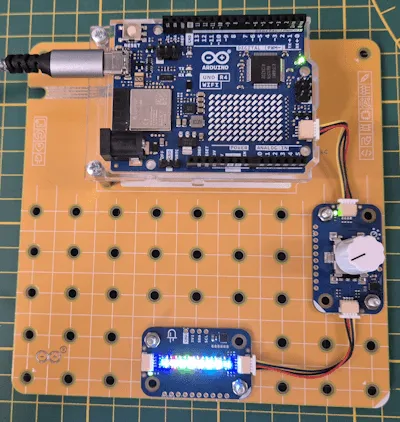

Die Sensoren & Aktoren am Arduino UNO R4 WiFi werden über die Qwiic Schnittstelle verbunden. Das Gute an dieser Schnittstelle ist, dass du die Module kaskadierend hintereinander verbinden kannst. (Im Bild siehst du zwei Module, welche miteinander verbunden sind.)

Programmieren der Sensoren / Aktoren in der Arduino IDE

Ich werde jedem Modul im Kit einen separaten Beitrag & Video widmen, hier möchte ich dir nachfolgend an zwei Beispielen zeigen, wie diese programmiert werden.

Auf der Seite https://courses.arduino.cc/plugandmake/ findest du viele coole Beispiele zu diesem Kit und der Arduino Cloud.

Beispiel 1 – Programmieren der LEDs

//Bibliothek zum steuern / lesen
//der Modulino Module
#include <Modulino.h>

//Objekt vom Typ ModulinoPixels erzeugen
//in diesem Fall das 8fach LED Modul
ModulinoPixels leds;

//Ablegen von Objekten mit einem RGB-Farbwert
ModulinoColor colorBlue(0, 0, 255);
ModulinoColor colorRed(255, 0, 0);
ModulinoColor colorGreen(0, 255, 0);
ModulinoColor colorYellow(255, 255, 0);
ModulinoColor colorPurple(128, 0, 128);
ModulinoColor colorCyan(0, 255, 255);
ModulinoColor colorOlive(128, 128, 0);
ModulinoColor colorNavy(0, 0, 128);

//Konstante für die Helligkeit der LEDs
const int HELLIGKEIT = 10;

void setup() {
  //beginn der I2C Kommunikation
  Modulino.begin();
  //begin der I2C Kommunikation mit dem LED Modul
  leds.begin();
  //setzen der Farbe an der LED
  //erster Parameter, der Index der LED
  //zweiter Parameter, die Farbe
  //dritter Parameter, die Helligkeit
  leds.set(0, colorBlue, HELLIGKEIT);
  leds.set(1, colorRed, HELLIGKEIT);
  leds.set(2, colorGreen, HELLIGKEIT);
  leds.set(3, colorYellow, HELLIGKEIT);
  leds.set(4, colorPurple, HELLIGKEIT);
  leds.set(5, colorCyan, HELLIGKEIT);
  leds.set(6, colorOlive, HELLIGKEIT);
  leds.set(7, colorNavy, HELLIGKEIT);
  //Der Wert für die Helligkeit kann entfallen,
  //da hier ein Default-Wert von 25 hinterlegt wurde!

  //Anzeigen der Farben
  leds.show();
}

void loop() {
  //bleibt leer
}

Beispiel 2 – steuern eines Lauflichts mit dem Knob

Am 8fach LED Modul habe ich ein kleines Lauflicht programmiert, welches mit dem Knob / Rotary Encoder in der Geschwindigkeit gesteuert werden kann. Da der Knob noch zusätzlich über ein Tast-Event verfügt, können wir diesen nutzen, um die Farbe zu wechseln.

//Bibliothek zum steuern / lesen
//der Modulino Module
#include <Modulino.h>

//Objekt vom Typ ModulinoPixels erzeugen
//in diesem Fall das 8fach LED Modul
ModulinoPixels leds;

//Objekt vom Typ ModulinoKnob erzeugen
//in diesem Fall der Rotary Encoder
ModulinoKnob knob;

//Ablegen von Objekten mit einem RGB-Farbwert
ModulinoColor colorBlue(0, 0, 255);
ModulinoColor colorRed(255, 0, 0);
ModulinoColor colorGreen(0, 255, 0);

//Erzeugen eines Arrays mit den Farben
ModulinoColor colors[] = {
  colorBlue, colorRed, colorGreen
};

//Wert für die Helligkeit
const int HELLIGKEIT = 5;

//Feld für die Pause,
//Der Wert wird aus der Position des Knob
//berechnet.
int pause = 0;

//Aktueller Index für die Farbe
int index = 0;
//Konstante mit der maximalen Anzahl der Farben.
const int MAX_COLORS = 2;

void setup() {
  //beginn der I2C Kommunikation
  Modulino.begin();
  //begin der I2C Kommunikation mit dem LED Modul
  leds.begin();
  //begin der I2C Kommunikation mit dem Rotary Encoder
  knob.begin();
}

//Funktion zum deaktivieren der LEDs
void ledsOff(ModulinoColor color) {
  for (int led = 0; led < 8; led++) {
    leds.set(led, color, 0);
  }
  leds.show();
}

//Funktion zum anzeigen einer Farbe
void setLEDColor(ModulinoColor color, int index) {
  leds.set(index, color, HELLIGKEIT);
  leds.show();
  delay(pause);
}

void loop() {
  //auslesen der Position vom Knob
  int position = knob.get();
  //berechnen der Pause aus der Position
  pause = (position > 0 ? position : 1) + 25;

  //entnehmen der Farbe aus dem Array mit
  //dem aktuellen Index
  ModulinoColor color = colors[index];

  //Wenn der Knob gedrückt wird, dann...
  if (knob.isPressed()) {
    //prüfen ob der aktuelle Index gleich
    //der maximalen Farbe ist, dann...
    if (index == MAX_COLORS) {
      //Wert des Index auf -1 setzen.
      index = -1;
    }
    //erhöhen des Index um 1
    index++;
  }

  //Schleife über die LEDs
  //von links nach rechts (von 0 bis 7)
  for (int led = 0; led < 8; led++) {
    //setzen der Farbe an der LED
    setLEDColor(color, led);
  }

  //deaktivieren der LEDs
  ledsOff(color);

  //Schleife über die LEDs
  //von  rechts nach links (von 7 bis 0)
  for (int led = 7; led >= 0; led--) {
    setLEDColor(color, led);
  }

  //deaktivieren der LEDs
  ledsOff(color);
}
