PCB erstellen mit SeeedStudio

In diesem Beitrag möchte ich dir den PCB Service von SeeedStudio vorstellen. Ich habe diesen Service genutzt um das Layout meiner “DIY Wetterstation mit Sensoren & ESP8266” auf einer runden Platine drucken zu lassen.

Für das Erstellen der Platinen habe ich von der Firma SeeedStudio einen Gutschein erhalten. Daher möchte ich diesen Beitrag als gesponsert / Werbung markieren.

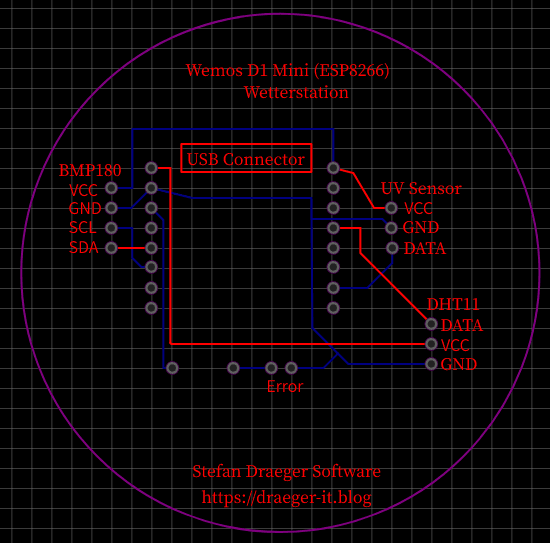

Layout aus EasyEDA

Für den oben genannten Gutschein habe ich mir ein kleines Layout einfallen lassen welches ich schon immer mal als gedruckte Platine haben wollte.

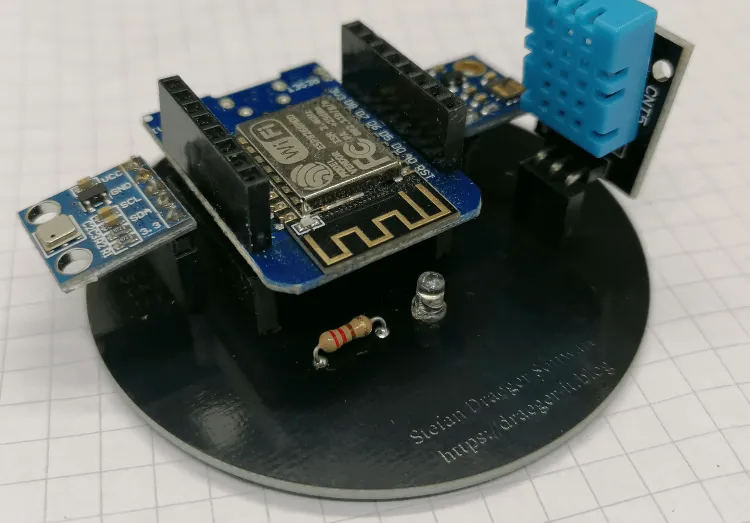

Es ist eine einfache Wetterstation mit einem ESP8266 mit ein paar Sensoren.

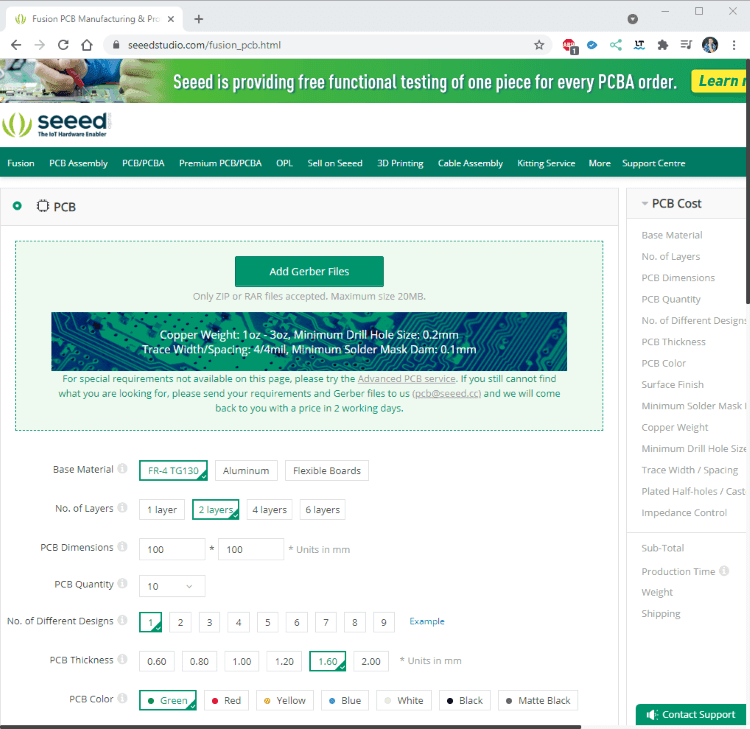

Upload eines Gerber Files

Für das Erstellen einer Platine wird ein Gerber File benötigt. Diese Datei kann aus so ziemlich jedem Layout Designer erstellt werden. In meinem Fall war es aus EasyEDA mit zwei Klicks erstellt.

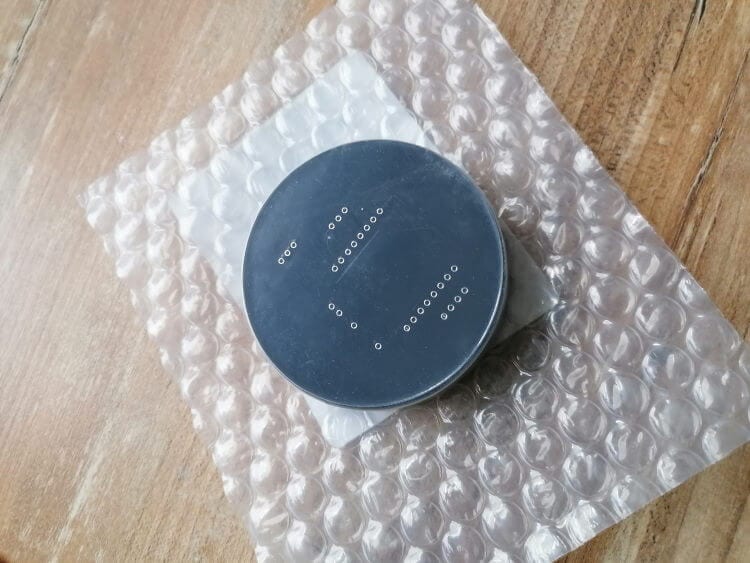

Verpackung & Versand

Nachdem der Auftrag aufgegeben wurde, wird man recht gut auf dem Laufenden gehalten. Man bekommt nach der Fertigstellung eine E-Mail mit einem Bild von dem Aufkleber der Produktion.

In meinem Fall habe ich das Gerber File am 12.07.2021 um 12 Uhr in Auftrag gegeben und am 19.07.2021 um 18 Uhr eine Bestätigung erhalten dass, das Paket versendet wurde.

Am 07.08. ist das Paket nach knapp 20 Tagen bei mir eingetroffen. Das ist für den Versand aus China recht ordentlich und auch normal.

Man kann aber auch einen schnelleren Versand wählen, dieser ist jedoch zumeist fast dreifach so teuer.

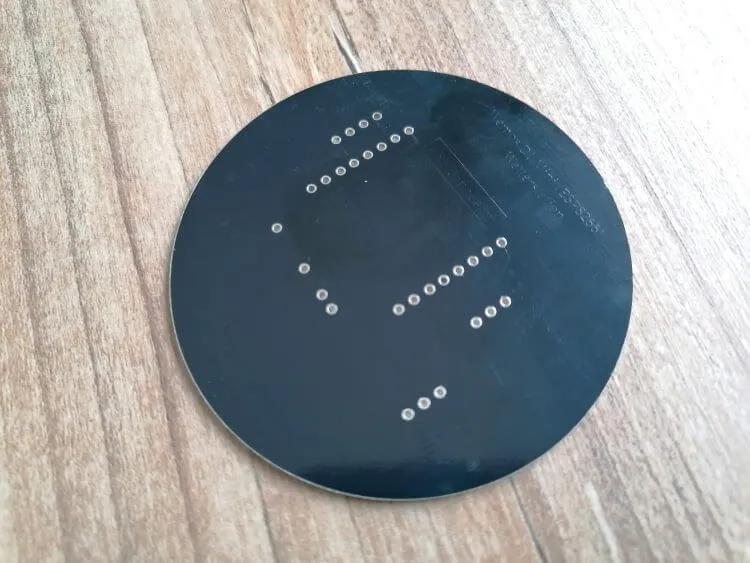

Qualität

Ich habe wie bereits erwähnt die Platine in rund drucken lassen (weil eckig kann j jeder 🙂 ). Das Positive gleich vorweg, es gibt keine Ecken oder Kanten an der Platine welche nachgearbeitet werden müssen.

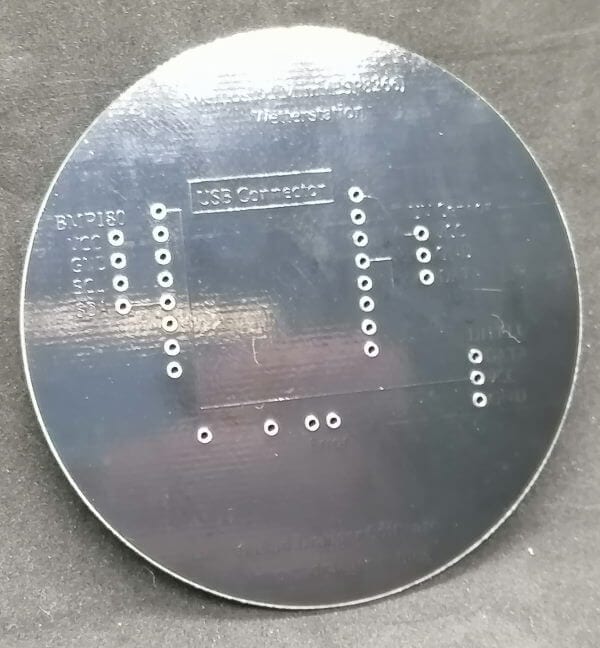

Leider habe ich Formular die Farbe “schwarz” gewählt und im Layout schwarze Schrift eingestellt, somit habe ich nun Schwarze Schrift auf schwarzem Grund. Da aber die Schrift sehr glänzend ist, kann man diese trotzdem lesen.

Das Löten auf der Platine war sehr einfach und die Lötaugen sind sehr gut, d.h. es hat sich keines gelöst (leider schon erlebt).

PCBA Service – automatisches verbauen von elektronischen Komponenten

Es gibt neben des simplen Erstellens von Platinen auch den Service, dass diese mit entsprechende Komponenten bestückt werden. Somit kann man sich nicht nur sein eigenes Layout erstellen lassen, sondern hat gleich sein gesamtes Projekt fertigen lassen.

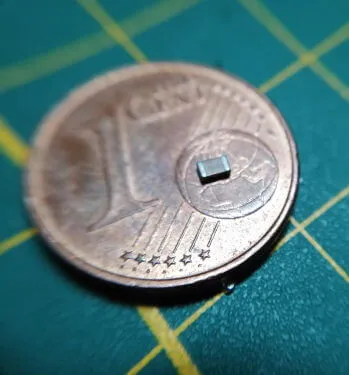

Diesen Service würde ich nutzen, um Layouts mit SMD Komponenten erstellen zu lassen. Diese kleinen Bauteile werden mit bestimmten “Lötkolben” verarbeitet und daher nicht für Anfänger geeignet.

Da dieses Projekt noch im Prototypenstatus ist habe ich diesen Service noch nicht genutzt. ABER für die Zukunft werde ich dieses ganz bestimmt machen denn man spart sich deutlich Arbeit und kann diese wiederum woanders investieren.

Fazit

Als Fazit möchte ich dir da lassen, das dieser Service wirklich gut und vor allem schnell ist. Besonders gut finde ich das man immer auf dem Laufenden ist wie der aktuelle Status des Auftrages ist.

Da ich wie erwähnt einen kleinen Fehler bei der Farbwahl hatte, werde ich das Layout etwas optimieren und in einer anderen Farbe drucken lassen (gelb oder blau).
