Nachbau des Dual Color LED Moduls KY-029

Posted on 2. Dezember 20191. Mai 2023 by Stefan Draeger

Das Dual Color LED Modul habe ich im Beitrag Arduino Lektion #99: Dual Color (rot & grün) LED HW-477 / KY-029 vorgestellt.

Dual Color LED KY-029

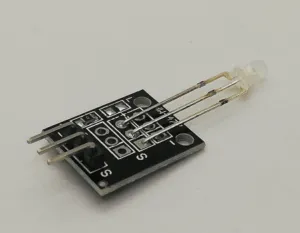

Dual Color LED KY-029

Du kannst dieses Modul für ca. 3,99€ über ebay.de beziehen.

Da ich dieses kleine Modul durch Unachtsamkeit zerstört habe möchte ich mir dieses nun nachbauen und in diesem Beitrag möchte ich dir zeigen wie einfach das ist.

  • benötigte Bauteile
  • benötigte Werkzeuge
  • Aufbau
  • Video

benötigte Bauteile

  • eine Lochrasterplatine,
  • drei Pin Stiftleiste, (am besten im 90° Winkel),
  • zwei 220 Ohm Widerstände,
  • eine Dual Color LED

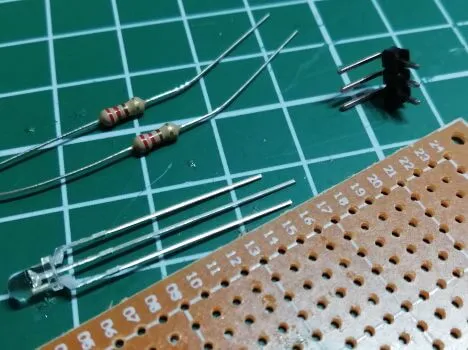

Bauteile für das DIY Dual Color LED Modul KY-029
Bauteile für das DIY Dual Color LED Modul KY-029

benötigte Werkzeuge

  • Lötkolben,
  • Lötkolbenständer,
  • Lötzinn,
  • hitzebeständige Unterlage,
  • Dritte Hand,
  • kleine Handsäge oder Schleifer mit Trennscheibe

Aufbau

Eine Dual Color LED verfügt über 2 Chips welche einzeln über eine Anode (+) und eine gemeinsame Kathode (-) verfügen.

Es gibt diese LEDs auch mit einer gemeinsamen Anode und jeweils einzelne Kathode.

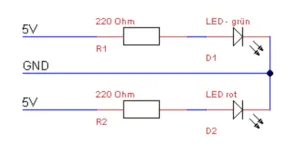

Aufbau des Dual Color LED Moduls
Aufbau des Dual Color LED Moduls
fertiges Modul KY-029 im Eigenbau

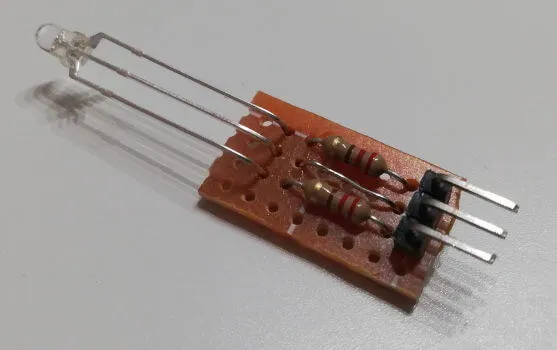

fertiges Modul KY-029 im Eigenbau
Rückseite - DIY Dual Color LED Modul KY-029

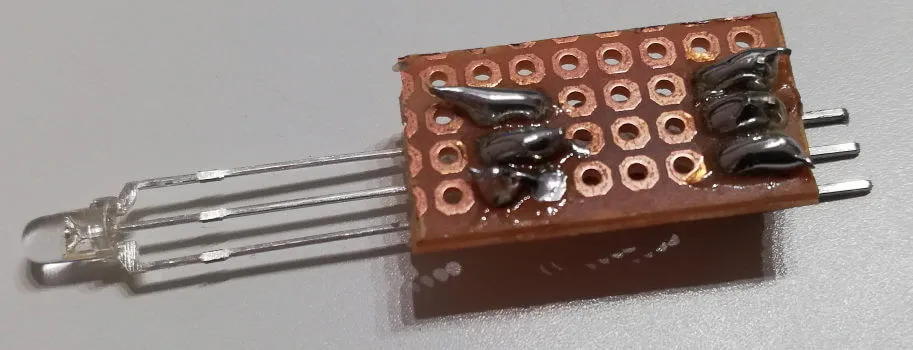

Rückseite – DIY Dual Color LED Modul KY-029

Video
