Leicht gemacht: Laufschrift auf dem Arduino UNO R4 programmieren

Posted on 27. September 202326. September 2023 by Stefan Draeger

Den Arduino UNO R4 habe ich dir bereits vorgestellt, heute soll es darum gehen wie du eine Laufschrift auf diesem Anzeigen kannst.

Leicht gemacht: Laufschrift auf dem Arduino UNO R4 programmieren

Disclaimer: Der Code für dieses Projekt wurde mit freundlicher Genehmigung aus dem GitHub-Repository https://github.com/ClemensAtElektor verwendet. In diesem Beitrag wird erläutert, wie Sie diesen Code für die Anzeige einer Laufschrift nutzen können. Jegliche Rechte am Code liegen beim ursprünglichen Entwickler.

Inhaltsverzeichnis

  • Einbinden als Bibliothek
  • „Hello, world!“ auf der LED-Matrix ausgeben
  • Abschluss & Ausblick

Einbinden als Bibliothek

Ich habe wie erwähnt den Code genommen und in eine Bibliothek umgewandelt, somit kannst du ganz einfach deinen Lauftext mit nur wenigen Zeilen Code erstellen.

Die kleine Bibliothek findest du auf meinem GitHUB Repository unter:

https://github.com/StefanDraeger/Arduino-UNO-R4/tree/main/R4WiFi_led_matrix/ArduinoUNOR4WiFi-ScrollText

Zum Import in die Arduino IDE kannst du dir diese auch als ZIP-Datei herunterladen und einfach über Sketch > Bibliothek einbinden > .ZIP-Bibliothek hinzufügen.

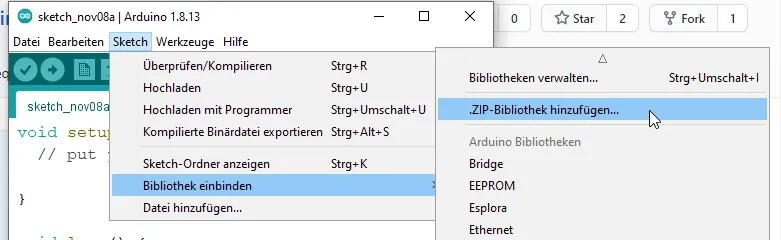

Einbinden einer ZIP-Bibliothek in der Arduino IDE
Einbinden einer ZIP-Bibliothek in der Arduino IDE

Danach findest du unter Datei > Beispiele > ArduinoUNOR4WiFi-ScrollText ein kleines Beispiel, welches ich dir nachfolgend aber genauer zeigen werde.

„Hello, world!“ auf der LED-Matrix ausgeben

Wenn die Bibliothek nun installiert ist, dann können wir mit wenigen Zeilen Code den Text „Hello, world!“ auf der LED-Matrix ausgeben.

Dazu müssen wir lediglich das Objekt initialisieren und der Funktion „scrollText“ zwei Parameter übergeben. Zum einen ist dieses der Text und die Geschwindigkeit in welche diese durchlaufen soll.

#include <unoR4ScrollText.h>

UnoR4ScrollText maxtrix;

void setup() {

}

void loop() {
  uint8_t banner_text[] = "  Hello, world!";
  uint8_t speed = 50;
  maxtrix.scrollText(banner_text, speed);
}

Meine Handykamera hat hier wieder Probleme mit der Aufnahme von LED-Matrixen, jedoch denke ich das der Text hier trotzdem noch zu erkennen ist.

Arduino UNO R4 WiFi mit Laufschrift

Abschluss & Ausblick

Sowohl die mitgelieferte Bibliothek als auch der originale Quellcode ermöglichen die Anzeige von Laufschrift auf der LED-Matrix des Arduino UNO R4, einschließlich der Darstellung von Texten und Sensorwerten.

In meinem kommenden Beitrag plane ich, einen Sensor zu verwenden, um dessen Daten auf der Matrix anzuzeigen. Dank der WiFi-Funktionalität des Arduino UNO R4 sind jedoch noch viele weitere spannende Anwendungen denkbar. Beispielsweise kann man Services wie OpenWeather.org nutzen, um aktuelle Wetterdaten abzurufen und auf der Matrix darzustellen. Die Möglichkeiten, die dieser neue Mikrocontroller bietet, sind schier endlos und laden dazu ein, kreative Projekte zu erforschen und umzusetzen.
