In diesem kleinen Beitrag möchte ich dir zeigen, wie du eine 10fach LED Bargraph Anzeige am Arduino Nano bzw. hier mit dem MAKER Nano programmieren kannst.
Die 10fach LED Bargraph Anzeige ist eigentlich „nur“ ein Gehäuse in welchem 10 rechteckige LEDs verbaut sind. Somit ergibt sich eine recht einfache Schaltung und auch Programmierung.
Benötigte Ressourcen für den Nachbau
Für den Nachbau benötigst du:
- einen Arduino Nano*,
- ein Mini-USB Datenkabel*, oder
- einen MAKER Nano*,
- ein Micro-USB Datenkabel*,
- eine 10fach LED Bargraph Anzeige*,
- zehn 220 Ohm Widerstände*,
- sechs Breadboardkabel*, 10 cm, männlich – männlich,
- fünf Breadboardkabel*, 20 cm, männlich – männlich,
- 10 Drahtbrücken* oder zehn Breadboardkabel, 10 cm, männlich – männlich,
- ein Breadboard*
Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!
Die Liste der Teile ist recht lang, aber da wir hier 10 LEDs anschließen, benötigen wir hier für jede LED immer einen Widerstand sowie einen Paar Breadboardkabel.
Aufbau der LED Bargraph Anzeige

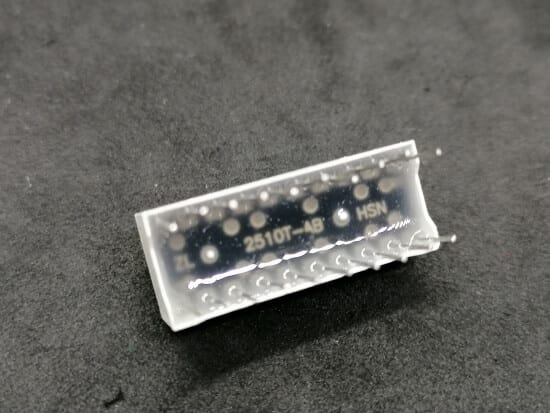

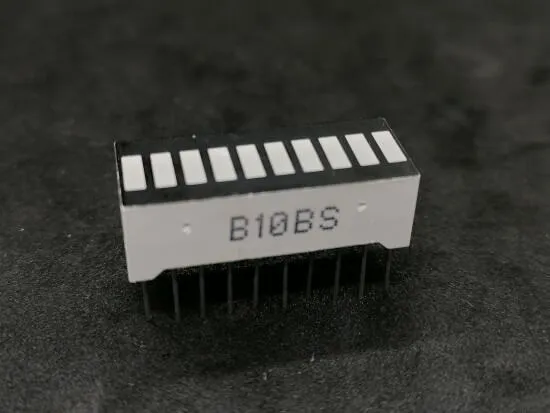

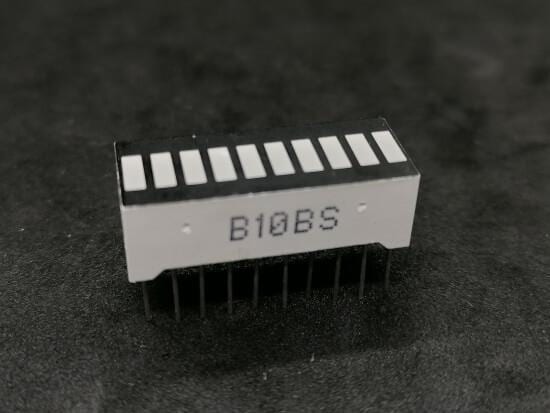

Eine LED Bargraph Anzeige ist wie erwähnt ein Gehäuse, in welchem mehrere rechteckige LEDs eingefasst wurden.
Es gibt diese Anzeige in 5, 8, 10, 12 und 20facher Ausführung. In diesem Beitrag verwende ich eine Ausführung in 10fach, welche unter anderem dem Arduino Starter Kit beiliegt.

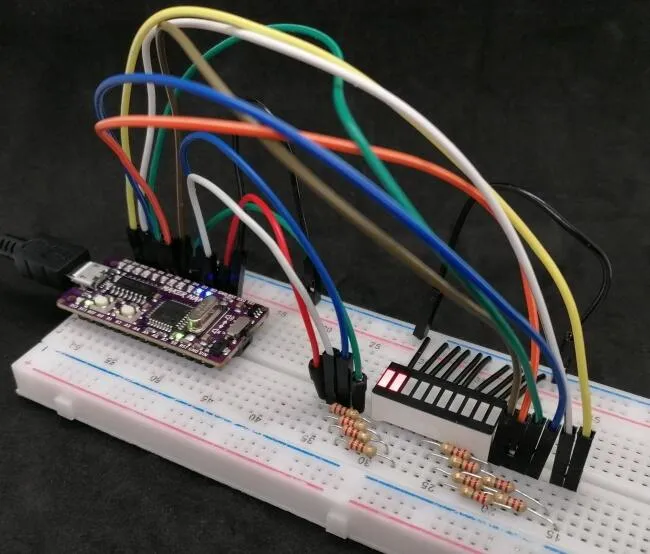

Aufbau der Schaltung – LED Bargraph am Arduino
Die Schaltung ist recht schnell aufgebaut, lediglich mit dem Platz auf dem Breadboard wird es etwas schwierig. Die LED Bargraph hat 10 Pins auf jeder Seite und die „Standardbreadboards“ haben lediglich 5 Reihen, wobei eine Reihe von der LED Bargraph belegt wird, es verbleiben somit 4 Reihen für 10 LEDs, somit müssen wir etwas „quetschen“ um alle Widerstände gesteckt bekommen.
Hier nun die Tabelle mit den Pins der LED Bargraph und den Anschluss an den Arduino Nano.
| LED Bargraph | Arduino Nano |
|---|---|
| Pin 1 | 220 Ohm Widerstand > D2 |
| Pin 2 | 220 Ohm Widerstand > D3 |
| Pin 3 | 220 Ohm Widerstand > D4 |
| Pin 4 | 220 Ohm Widerstand > D5 |
| Pin 5 | 220 Ohm Widerstand > D6 |
| Pin 6 | 220 Ohm Widerstand > D7 |
| Pin 7 | 220 Ohm Widerstand > D8 |
| Pin 8 | 220 Ohm Widerstand > D9 |
| Pin 9 | 220 Ohm Widerstand > D10 |
| Pin 10 | 220 Ohm Widerstand > D11 |
| Pin 11 .. Pin 20 | GND |
Programmieren
Wie man eine LED am Arduino programmiert, solltest du vielleicht bereits wissen. Wir müssen lediglich „nur“ einen digitalen Pin auf HIGH setzen und die LED leuchtet. Um die LED wieder zu deaktivieren, müssen wir den Pin auf LOW setzen.
//Pins an welche die LEDs angeschlossen sind
int ledPins[10] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11};
void setup() {
//die Pins als Ausgänge definieren
for (int i = 0; i <= 10; i++) {
pinMode(ledPins[i], OUTPUT);
}
}
void loop() {
//eine Schleife von 0 bis 10
for (int i = 0; i <= 10; i++) {
//Pin aktivieren
digitalWrite(ledPins[i], HIGH);
//eine kleine Pause von 250ms.
delay(250);
}
//eine Schleife von 10 bis 0
for (int i = 10; i >= 0; i--) {
//Pin deaktivieren
digitalWrite(ledPins[i], LOW);
//eine Pause von 250ms.
delay(250);
}
}
