Häufige Fragen

Auf dieser Seite möchte ich dir einige „Häufige Fragen“ aufzeigen mit den dazugehörigen Antworten. Dieses soll eine direkte Hilfe für dich sein, solltest du trotzdem keine Antwort auf dein Problem / deine Frage finden so kannst du mich gerne per E-Mail oder über das Kontaktformular erreichen.


der Anfang

Was ist ein Arduino?

Ein Arduino ist eine quelloffene Plattform welche aus Soft- / Hardware besteht. Auf dem Arduino Board findest du digitale sowie analoge Pins sowie einen ATmega Chip. Den Arduino gibt es in diversen Ausführungen jedoch haben alle diese Microcontroller die gemeinsame Programmiersprache C++.

einfacher Arduino UNO Klon
einfacher Arduino UNO Klon

Was brauche ich für den Anfang?

Am Anfang empfehle ich dir ein Starter Set mit einem Arduino UNO R3 dort hast du neben einem Microcontroller auch gleich einpaar Sensoren & Aktoren dabei.

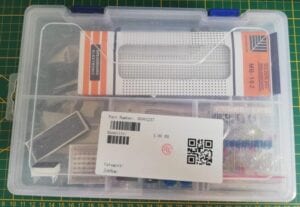

Box - RFID Starter Set für den Arduino UNO 3
Box – RFID Starter Set für den Arduino UNO 3

Womit fange ich am einfachsten an?

Wenn du dir bereits ein Starter Set besorgt hast, dann beginnst du am besten mit der Einrichtung der Entwicklungsumgebung und danach kannst du ein erstes Projekt starten (ohne elektronische Komponenten).

Welche Entwicklungsumgebung nutze ich zum Anfang?

Für den Anfang (und auch später) reicht die Arduino IDE welche du kostenfrei unter https://www.arduino.cc/en/software herunterladen kannst.

Welches Buch kannst du empfehlen?

Für den Anfang kann ich dir das Buch Buchvorstellung #5: Arduino Kompendium: Elektronik, Programmierung und Projekte sowie Buchvorstellung #4: Arduino für Kids empfehlen.
Aber auch das Buch „Grundkurs C++: C++-Programmierung verständlich erklärt“ empfehlen.

Was kostet ein Arduino UNO R3?

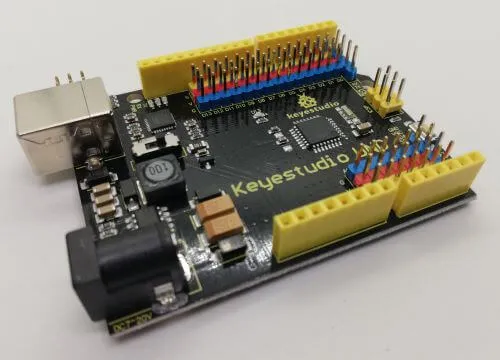

Einen originalen Arduino UNO R3 kannst du inkl. Versandkosten über den offiziellen Shop für 14€ zzgl. Versandkosten erstehen. Möchtest du jedoch etwas sparen so kannst du auch ruhigen gewissen zu einem Klone greifen hier gibt es einige Leistungsstarke alternativen wie zbps. den Keyestudio UNO auf ebay.de für 15€.

originaler Arduino UNO
originaler Arduino UNO

Auswahl eines Microcontrollers

Welchen Microcontroller brauche ich?

Das kann man pauschal nicht beantworten, denn die Auswahl hängt von vielen Faktoren wie

  • Stromverbrauch,
  • Baugröße,
  • Anzahl der benötigten I/O Pins,
  • benötigte Schnittstellen

ab.

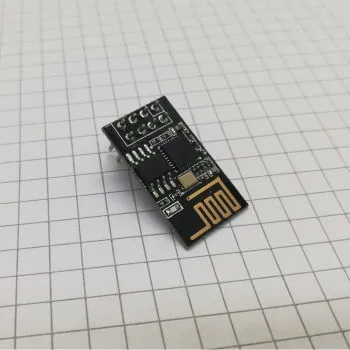

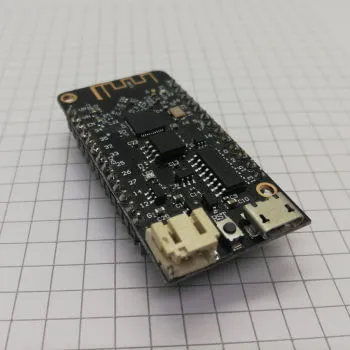

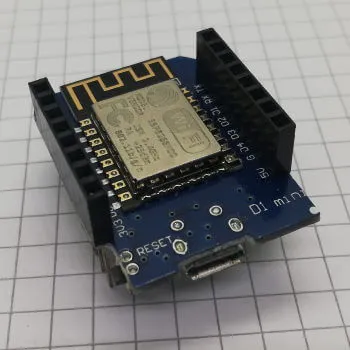

Was ist der Unterschied zwischen einem ESPxx und einem Arduino UNO R3?

Ein ESPxx (xx steht dabei für eine Zahlenkombination) verfügt über eine WiFi Schnittstelle und je nach Modell sogar über Bluetooth / BLE und kann über MicroPython programmiert werden. Der Arduino UNO R3 ist ein Microcontroller welcher „nur“ digitale & analoge Signale verarbeiten kann. Der ESPxx hat auch einen deutlich größeren Speicher für dein Programm und somit für größere Projekte brauchtbarer.


Kommunikation & Schnittstellen

Wo finde ich die I2C Pins am Arduino UNO?

Die I2C Pins sind an dem analogen Pin A4 SDA & sowie analogen Pin A5 SCL. Des Weiteren gibt es Arduinos welche diese gesondert oben links auf dem Microcontroller hinausgeführt haben.

Arduino UNO SCL & SDA Pins
Arduino UNO SCL & SDA Pins

Was ist der maximale Wert eines PWM Signals?

Ein digitales Pulsweitenmodulation (PWM) Signal hat einen maximalen Wert von 255 und der min. Wert ist 0.

Was ist der Wertebereich eines analogen Signales?

Der Wertebereich eines analogen Signals am Arduino UNO R3 liegt zwischen 0 und 1023.

Wo finde ich die Hardware serial Pins auf dem Arduino UNO R3 Board?

Die Hardware serial Pins findest du auf den digitalen Pin 0 => „RX“ & digitalen Pin 1 => „TX“. Du kannst aber auch mit einer zusätzlichen Bibliothek dir weitere Software serial Pins definieren so das du weitere Schnittstellen zur seriellen Kommunikation hast.


Sensoren & Aktoren

Welchen günstigen Temperatursensor kannst du empfehlen?

Ein wirklich günstiger Temperatursensor ist der DHT11 Sensor. Dieser bietet dir nicht nur die aktuelle (Intervall 2,5 Sekunden) Temperatur in Celsius bzw. Fahrenheit sondern liefert auch die rel. Luftfeuchtigkeit.

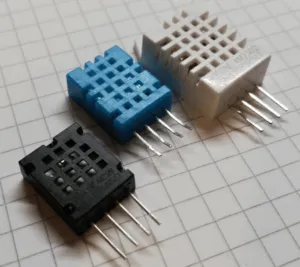

Sensoren AM2302 (schwarz), DHT11 (blau), DHT22 (weiß)
Sensoren AM2302 (schwarz), DHT11 (blau), DHT22 (weiß)

Welche maximale Leistung hat ein Arduino UNO R3 auf den digitalen I/O Pins?

Der Arduino UNO R3 kann in der Standardausführung maximal 40mA auf den digitalen Pins steuern. Es gibt aber auch Microcontroller im
Arduino UNO R3 Format (Maker UNO, CT UNO) welche deutlich mehr (bis zu 500mA) steuern können.


Bezug / Einkauf von Komponenten

Wo kann ich besonders günstig an Komponenten für meine Projekte kommen?

Besonders günstige Komponenten findest du auf aliexpress.com aber auch ebay.de bietet einige günstige Artikel. Jedoch musst du meist mit einer langen Lieferzeit rechnen da diese Artikel aus dem asiatischen Raum gesendet werden.


Arduino IDE

Wo kann ich die aktuelle Arduino IDE herunterladen?

Die aktuelle Version der Arduino IDE kannst du unter https://www.arduino.cc/en/software herunterladen. Solltest du ein vorheriges Release suchen so wirst du unter https://www.arduino.cc/en/Main/OldSoftwareReleases#previous fündig.

Welchen Vorteil / Nachteil hat die Arduino IDE?

Die Arduino IDE wurde speziell für den Arduino entwickelt und bietet neben einem recht einfachen Editor auch die Möglichkeit eine Vielzahl von Bibliotheken & Treiber für Boards aus dem Internet zu laden. Ein weiterer großer Vorteil ist wie ich finde die einfache Programmierung der Microcontroller und das die Oberfläche der Anwendung nicht überladen ist. Ein Nachteil der Anwendung ist es das große Projekte recht unübersichtlich werden und es keine Codevervollständigung gibt.
