ESP8266 Programmierung mit 0,96″ OLED Display von Ideaspark: Eine Schritt-für-Schritt-Anleitung

Posted on 20. September 202310. März 2025 by Stefan Draeger

Willkommen zu meinem Technikblog, wo ich heute den Ideaspark ESP8266 in Kombination mit einem 0,96 Zoll (2,44 cm) OLED Display vorstelle. In diesem Beitrag wirst du eine Schritt-für-Schritt-Anleitung zur Programmierung dieses vielseitigen Mikrocontrollers finden.

Die Idee für diesen Beitrag entstand, nachdem ein aufmerksamer Leser mir seine Herausforderungen bei der Verwendung dieses Mikrocontrollers geschildert hat. Als Unterstützung für die Community habe ich daraufhin den Ideaspark ESP8266 mit dem 0,96 Zoll (2,44 cm) OLED Display erworben und innerhalb von 14 Tagen erhalten. Nun möchte ich mein erworbenes Wissen teilen und anderen dabei helfen, dieses faszinierende Hardware-Projekt erfolgreich umzusetzen.

Zwei ähnliche ESP8266 mit OLED Display habe ich dir bereits in den Beiträgen Heltec ESP8266 und OLED: Eine ideale Kombination für DIY-Projekte und Arduino Tutorial 61: NodeMCU ESP8266 mit OLED Display vorgestellt. Hier soll es sich jedoch um den Mikrocontroller der Firma Ideaspark drehen, denn dieser ist an einigen Punkten etwas anders.

Inhaltsverzeichnis

  • Technische Daten des ESP8266 mit OLED Display von Ideaspark
  • Bezug
    • Lieferumfang
  • Aufbau des Mikrocontrollers
    • Eigenschaften des 0,96″ OLED Displays
  • Anschluss an den Computer
  • Einrichten des ESP8266 in der Arduino IDE
    • Schritt 1 – Quelle für den Boardtreiber eintragen
    • Schritt 2 – Installieren des Boardtreibers über den Boardverwalter
    • Schritt 3 – validieren der Installation
  • Programmieren des ESP8266 von Ideaspark
    • Installieren der Bibliothek u8g2 für das OLED Display
    • Beispiel – „Hello World!“ auf dem OLED Display ausgeben
    • Beispiel – Ausgeben von WiFi Netzwerken auf dem Display

Technische Daten des ESP8266 mit OLED Display von Ideaspark

Auf dem Mikrocontroller ist, wie der Name es erahnen lässt, ein ESP8266 verbaut, in diesem Fall ein ESP-12S.

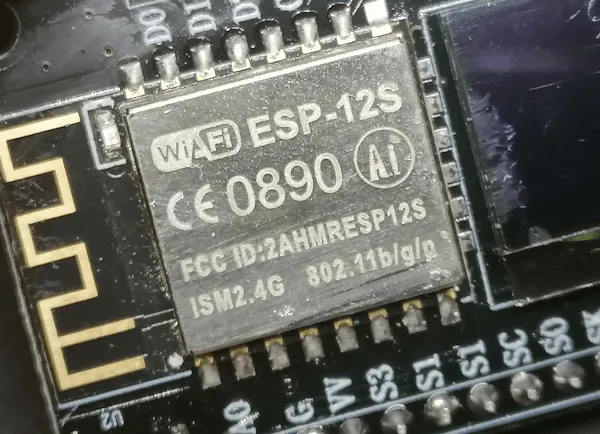

MCU ESP12-S (ESP8266) auf dem Ideaspark
MCU ESP12-S (ESP8266) auf dem Ideaspark
EigenschaftSpezifikation
MikrocontrollerESP-12S
Betriebsspannung3,0V – 3,6V
Betriebstemperatur-20 °C ~ 85 °C
Digital E/A Pins9
InterfaceUART / HSPI / I2C / I2S / IR Remote Contorl / GPIO / ADC / PWM
UART Baud rateSupport 300 ~ 4608000 bps, Default 115200 bps
AntennePCB
Frequenzbereich2412 ~ 2484MHz
Sendeleistung802.11b: 16±2 dBm (@11Mbps), 802.11g: 14±2 dBm (@54Mbps), 802.11n: 13±2 dBm (@HT20, MCS7)
Empfangs-empfindlichkeitCCK, 1 Mbps: -90dBm, CCK, 11 Mbps: -85dBm, 6 Mbps (1/2 BPSK): -88dBm, 54 Mbps (3/4 64-QAM): -70dBm, HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
StromverbrauchContinuous Transmission: Durchschnitt ~71mA, Spitze 500mA, Modem Sleep: ~20mA, Light Sleep: ~2mA, Deep Sleep: ~0.02mA
SicherheitWEP / WPA-PSK / WPA2-PSK
SPI Flash32Mbit
Taktgeschwindigkeit80MHz/160MHz
CPU32-bit
Länge24mm
Breite16mm

Bezug

Den Mikrocontroller bekommst du günstig auf ebay.de für derzeit knapp 8 € inkl. Versandkosten*. Aber auch auf aliexpress.com und anderen Plattformen aus dem asiatischen Raum findest du diesen recht günstig, jedoch mit deutlich längeren Lieferzeiten.

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

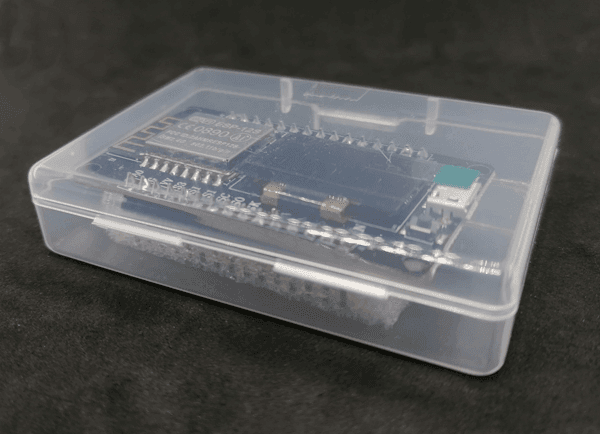

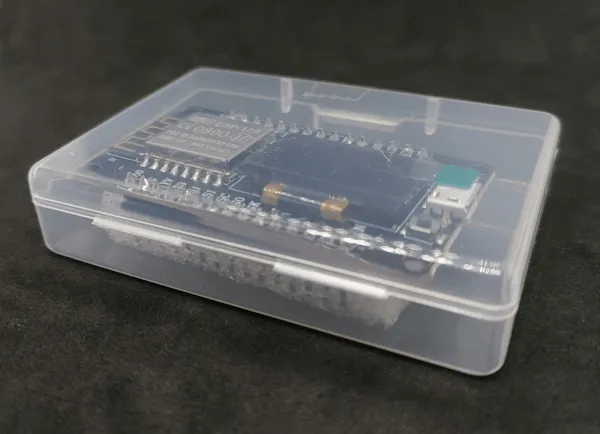

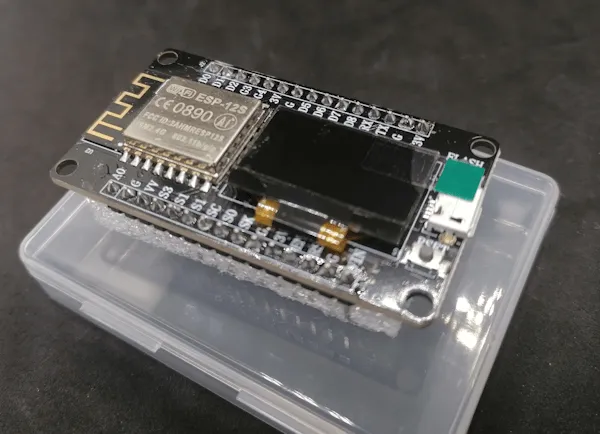

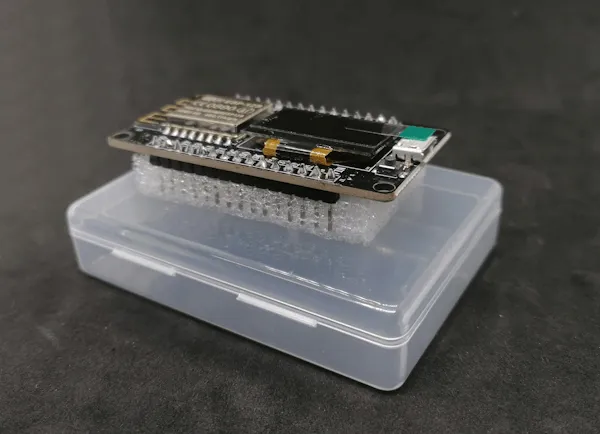

Lieferumfang

Bei meinem Paket war lediglich der Mikrocontroller in einer kleinen Plastikschale enthalten, du musst dir somit noch ein passendes Micro-USB-Kabel* in entsprechender Länge kaufen.

Aufbau des Mikrocontrollers

Was besonders ins Auge fällt, ist das OLED Display, welches diesen Mikrocontroller, wie ich finde, besonders aufwertet.

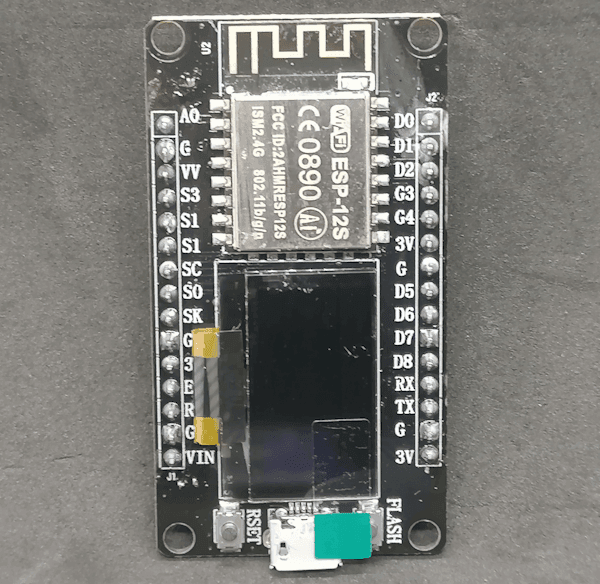

ESP8266 von Ideaspark (Vorderseite)
ESP8266 von Ideaspark (Vorderseite)

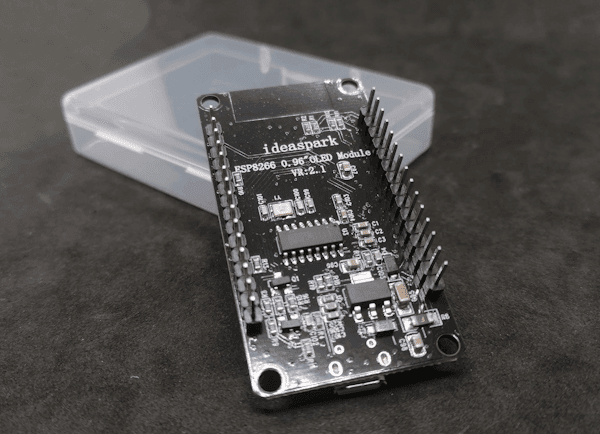

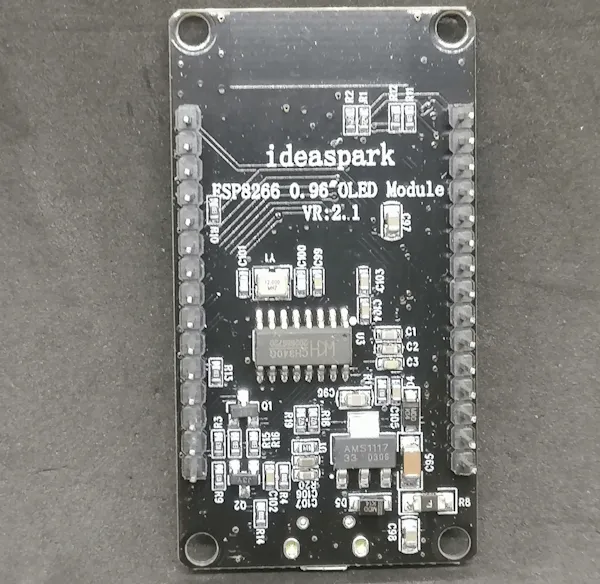

ESP8266 von Ideaspark (Rückseite)
ESP8266 von Ideaspark (Rückseite)

Eigenschaften des 0,96″ OLED Displays

Kommen wir zunächst zu den technischen Daten des OLED-Displays:

  • Größe: 0,96 Zoll (2,44 cm),
  • Farbe: Gelb & Blau,
  • Treiber: SSD1306,
  • Betriebsspannung: 3.3V bis 5V,
  • Betriebstemperatur: -30 °C bis 70 °C,
  • Abmessung: 27 mm x 27 mm x 4 mm,
  • Auflösung: 128 x 64 Punkte

Das verbaute OLED Display ist über I2C über die nachfolgenden Pins angeschlossen:

I2C PinGPIOPin Nummer
SDAGPIO126
SCLGPIO145

Anschluss an den Computer

Schließen wir jetzt einmal den Mikrocontroller mit einem Micro-USB-Kabel an den Computer an. Ich verwende ein Microsoft Windows 10 (mit aktuellen Updates) und dieser wird sogleich als „USB-SERIAL CH340“ erkannt (siehe Grafik).

Zeitgleich wird auf dem Display ein Text in gelb / blauer Schriftfarbe angezeigt.

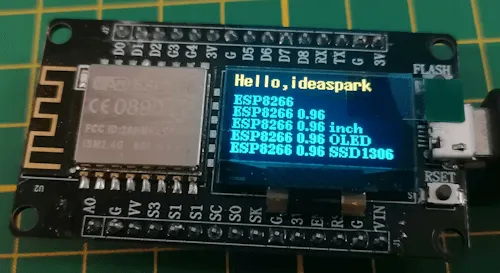

Beispielprogramm auf dem ESP8266 mit OLED Display von Ideaspark
Beispielprogramm auf dem ESP8266 mit OLED Display von Ideaspark

Einrichten des ESP8266 in der Arduino IDE

Damit wir diesen Mikrocontroller mit unseren Programmen bespielen können, müssen wir den Boardtreiber installieren. Für den Boardtreiber wiederum müssen wir noch eine Quelle für diesen anlegen und genau das machen in den nächsten Schritten.

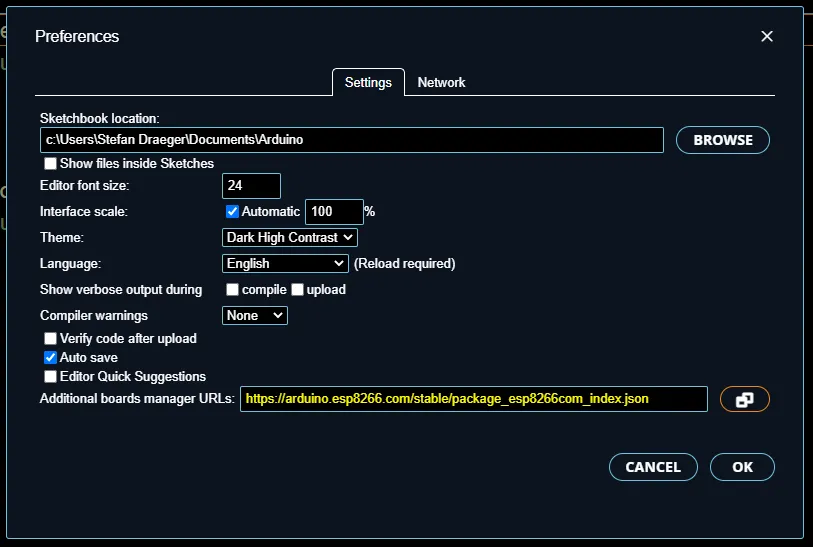

Schritt 1 – Quelle für den Boardtreiber eintragen

Im ersten Schritt müssen wir eine zusätzliche Quelle für den Boardtreiber in den „Zusätzlichen Boardverwalter URLs“ eintragen.

Die Adresse hier lautet:

https://arduino.esp8266.com/stable/package_esp8266com_index.json

Schritt 2 – Installieren des Boardtreibers über den Boardverwalter

Zum installieren des Boardtreibers öffnen wir den Boards Manager über das Icon links (1) und suchen dann nach „esp8266“ (2) in meinem Fall wurde nur ein Eintrag gefunden „esp8266 by ESP8266 Community“ an welchem die Schaltfläche „INSTALL“ (3) betätigt wird.

Wenn der Vorgang abgeschlossen ist, sollte der Text „<Versionsnummer> installed“ (4) sichtbar werden und die Schaltfläche „INSTALL“ zu „REMOVE“ (5) ändern.

Schritt 3 – validieren der Installation

Im Abschluss spielen wir nun ein kleines Programm auf den Mikrocontroller, um zu testen, ob die Installation korrekt verlaufen ist.

#define led BUILTIN_LED

void setup() {
  //beginn der seriellen Kommunikation mit 9600 baud
  Serial.begin(9600);
  //definieren das der Pin der BUILTIN_LED als Ausgang dient
  pinMode(led, OUTPUT);
}

void loop() {
  //Ausgeben des Textes "Hallo Welt!" auf der seriellen Schnittstelle
  Serial.println("Hallo Welt!");
  //aktivieren der LED
  digitalWrite(led, HIGH);
  //einlegen einer Pause von 500 Millisekunden
  delay(500);
  //deaktivieren der LED
  digitalWrite(led, LOW);
  //einlegen einer Pause von 500 Millisekunden
  delay(500);
}

Programmieren des ESP8266 von Ideaspark

Nachdem der Treiber für den ESP8266 installiert wurde und wir geprüft haben, dass dieser korrekt arbeitet, können wir mit der Programmierung beginnen. Da dieser Mikrocontroller bereits über ein OLED Display verfügt, wollen wir jetzt mit einem Beispiel dazu starten.

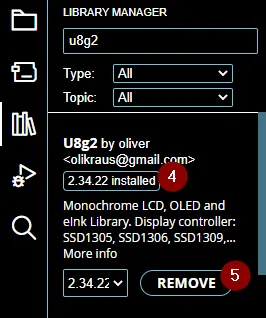

Installieren der Bibliothek u8g2 für das OLED Display

Damit wir das verbaute OLED Display via I2C programmieren können, müssen wir zunächst eine Bibliothek installieren. Ich wähle hier u8g2 aus. Dazu klicken wir links auf den „Library Manager“ (1) und suchen danach „u8g2“ (2) aus den Suchergebnissen wählen wir im Eintrag „U8g2 by oliver“ die Schaltfläche „INSTALL“ (3) aus.

Wenn der Vorgang abgeschlossen ist, dann wir hier der Text „<Versionsnummer> installed“ (4) angezeigt und die Schaltfläche „INSTALL“ ändert sich zu „REMOVE“ (5).

Die Bibliothek u8g2 habe ich bereits in einigen anderen Beiträgen verwendet, ein großer Vorteil ist, dass diese recht klein ist und somit noch viel Speicher auf dem Mikrocontroller für das eigentliche Programm verbleibt.

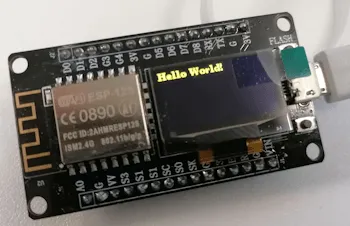

Beispiel – „Hello World!“ auf dem OLED Display ausgeben

Wenn die Bibliothek installiert wurde, können wir nachfolgendes kleines Programm auf dem Mikrocontroller ausführen und es sollte dann die Textzeile „Hello World!“ angezeigt werden.

#include <Arduino.h>
#include <U8g2lib.h>

#ifdef U8X8_HAVE_HW_SPI
#include <SPI.h>
#endif
#ifdef U8X8_HAVE_HW_I2C
#include <Wire.h>
#endif

#define SDA_PIN 12 //GPIO12 / 6
#define SCL_PIN 14 //GPIO14 / 5

U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, SCL_PIN, SDA_PIN, U8X8_PIN_NONE);

void setup(void) {
  u8g2.begin();
}

void loop(void) {
  u8g2.clearBuffer();
  u8g2.setFont(u8g2_font_ncenB08_tr);
  u8g2.drawStr(0,10,"Hello World!");
  u8g2.sendBuffer();
  delay(1000);
}

Beispiel – Ausgeben von WiFi Netzwerken auf dem Display

Wollen wir nun mit der WiFi Schnittstelle nach vorhandenen Netzwerken suchen und diese dann auf dem Display ausgeben. Als Grundgerüst nutze ich hier zunächst das Beispiel aus der ESP8266 Bibliothek WiFiScan, denn dieses erzeugt bereits die Ausgabe auf der seriellen Schnittstelle.

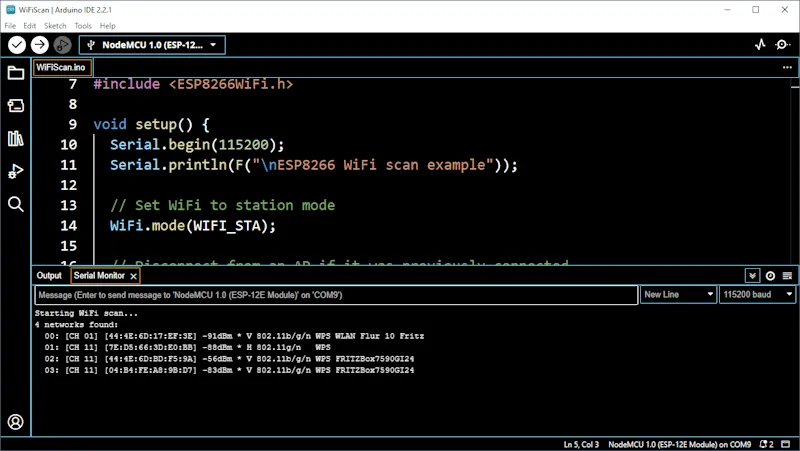

Ausgabe des Beispieles WiFiScan aus den ESP8266 Beispielen
Ausgabe des Beispieles WiFiScan aus den ESP8266 Beispielen

Dieses müssen wir jetzt noch um die Ausgabe auf dem Display erweitern.

#include <ESP8266WiFi.h>

#include <Arduino.h>
#include <U8g2lib.h>

#ifdef U8X8_HAVE_HW_SPI
#include <SPI.h>
#endif
#ifdef U8X8_HAVE_HW_I2C
#include <Wire.h>
#endif

#define SDA_PIN 12  //GPIO12 / 6
#define SCL_PIN 14  //GPIO14 / 5

U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, SCL_PIN, SDA_PIN, U8X8_PIN_NONE);

void setup() {
  Serial.begin(115200);
  WiFi.mode(WIFI_STA);
  WiFi.disconnect();
  delay(100);
  u8g2.begin();
}

void loop() {
  String ssid;
  int32_t rssi;
  uint8_t encryptionType;
  uint8_t *bssid;
  int32_t channel;
  bool hidden;
  int scanResult;

  scanResult = WiFi.scanNetworks(/*async=*/false, /*hidden=*/true);

  if (scanResult == 0) {
    Serial.println(F("Keine WiFi-Netzwerke gefunden"));
  } else if (scanResult > 0) {
    //Zwischenspeicher und Display leeren
    u8g2.clearBuffer();
    //Schriftgröße setzen
    u8g2.setFont(u8g2_font_ncenB08_tr);


    for (int8_t i = 0; i < scanResult; i++) {
      WiFi.getNetworkInfo(i, ssid, encryptionType, rssi, bssid, channel, hidden);
      printWiFiNetworkData(i, ssid.c_str());
      Serial.printf(PSTR("  %02d: %s\n"), i + 1, ssid.c_str());
      yield();
    }
    //Absenden der Daten vom Zwischenspeichern an das Display
    u8g2.sendBuffer();
  } else {
    Serial.printf(PSTR("WiFi scan error %d"), scanResult);
  }
  //5 Sekunden Pause zwischen den Scans
  delay(5000);
}

//Ausgeben der Daten zum WiFi Netzwerk auf dem OLED Display
void printWiFiNetworkData(int idx, String name) {
  String msg = String(idx, DEC) + " " + name;
  u8g2.drawStr(0, idx * 15, msg.c_str());
}

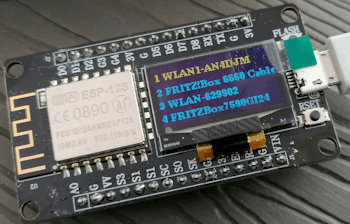

Wenn ich nun nach draußen gehe, dann finde ich diverse WiFi-Netzwerke der Nachbarn.
