In diesem Beitrag geht es um den Grove Flammensensor und wie du ihn mit der Entwicklungsplattform DUINO EDU für Arduino programmieren kannst. Egal, ob du Anfänger im Umgang mit Arduino bist oder bereits fortgeschrittene Kenntnisse besitzt, DUINO EDU bietet eine äußerst benutzerfreundliche Umgebung, um faszinierende Projekte umzusetzen. Begleite mich auf dieser Reise, während wir den Flammensensor verwenden, um den aktuellen Status von Flammen zu überwachen und entsprechend darauf zu reagieren. Hört sich aufregend an, oder?
Es gibt bereits einen spannenden Beitrag mit dem Titel “Open Roberta #11 – Flammensensor“, in dem detailliert erklärt wird, wie der Flammensensor aufgebaut ist und wie man ihn am Arduino UNO R3 mithilfe des Open Roberta Lab programmiert. Wenn du mehr darüber erfahren möchtest, empfehle ich dir, das entsprechende YouTube-Video anzuschauen. Dort wirst du Schritt für Schritt durch den Prozess geführt und kannst sehen, wie der Flammensensor in Aktion reagiert.

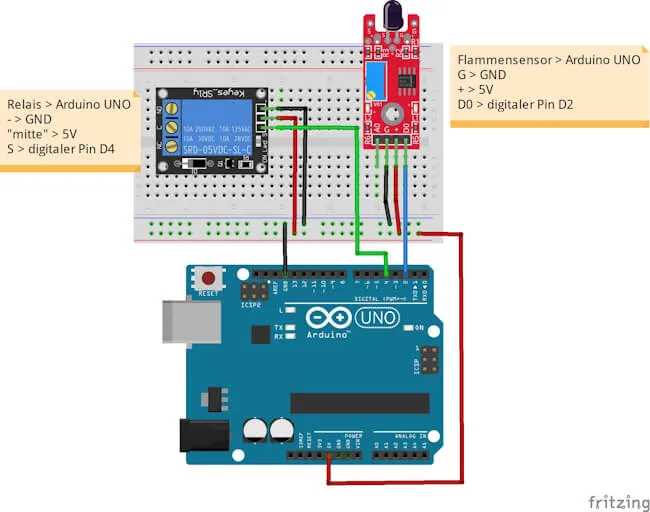

Aufbau einer Schaltung mit dem Grove Flammensensor
Die Schaltung am Arduino UNO R3 ist durch die verwendete Grove Schnittstelle recht einfach, denn diese vorkonfektionierten Kabel können nur in eine Richtung in die Buchse gesteckt werden.
Nachfolgend wollen wir neben dem Flammensensor noch ein Relais anschließen, über welches wir dann einen Verbraucher schalten können. Das Relais kann Verbraucher mit 16A bei 230V schalten, dieses können Lampen, Sirenen, Lüfter etc. sein.

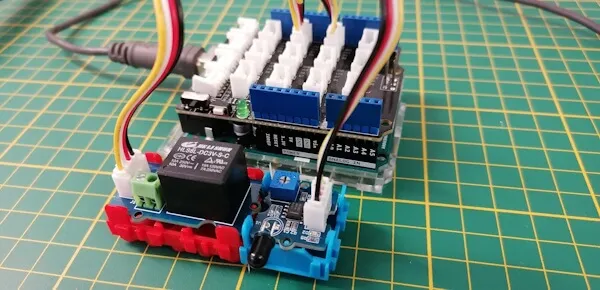

Für den Aufbau verwende ich ein Grove Base Shield v2 welches diverse Grove Buchsen für digitale & analoge Pins des Arduino anbietet.
Aufbau des Grove Flammensensors
Der Grove Flammensensor verfügt über einen kleinen Drehpotentiometer über welchem die Empfindlichkeit eingestellt werden kann und natürlich über eine Grove Schnittstelle.
Auf der Rückseite des Sensors ist die Pinbeschriftung der Grove Schnittstelle abgedruckt. Aus dieser Beschriftung kannst du entnehmen, welches Kabel die Signalleitung ist.
Programmieren des Grove Flammensensor in DUINO EDU
Die Entwicklungsumgebung DUINO EDU kannst du kostenfrei von der französischen Seite https://www.duinoedu.com/arduinoaugmente.html herunterladen. Wenn du den Browser Google Chrome verwendest, dann kannst du dir die Seite über das Kontextmenü (rechts klick auf der Seite) auf Deutsch übersetzen lassen.
Wenn du die knapp 888 MB große ZIP-Datei heruntergeladen und entpackt wurde, dann kannst du quasi schon mit der Programmierung beginnen. Diese IDE enthält bereits alles, was du benötigst.
Das Besondere an dem Grove Flammensensor ist, dass dieser wie ein Schalter funktioniert, d.h. du erhältst lediglich ein digitales HIGH oder LOW Signal, wenn eine Flamme erkannt wurde.

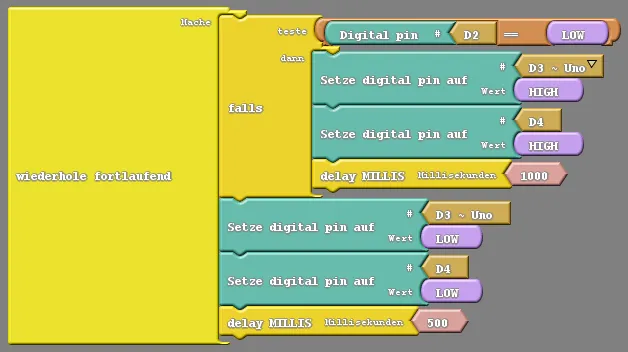

Hier nun das kleine Programm zum Download.
