Conrad Adventskalender 2021 – Tag 10

In diesem Beitrag möchte ich dir zeigen, was das zehnte Türchen des Conrad Adventskalender 2021 versteckt.

Conrad Adventskalender 2021 - Tag 10
Conrad Adventskalender 2021 – Tag 10

Den Conrad Adventskalender 2021 habe ich mir selber gekauft und daher ist dieser Beitrag auch nicht als gesponsort oder als Werbung gekennzeichnet. Einzig das ich diesen Versandkostenfrei erhalten habe wurde ich nicht weiter unterstützt.

Hinter dem zehnten Türchen versteckte sich:

  • ein Piezolautsprecher / einen Piezo Buzzer

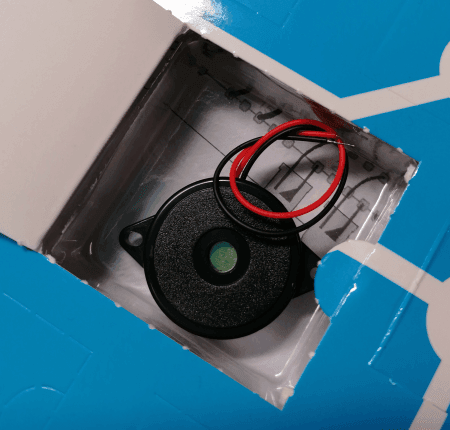

Inhalt Tag 10 - Piezolautsprecher
Inhalt Tag 10 – Piezolautsprecher

Aufbau eines Piezolautsprechers

Der Piezolautsprecher verfügt über zwei, farbige Zuleitungen (rot & schwarz) mit einer Länge von 9 cm. Des Weiteren sind am runden Gehäuse (29 mm Durchmesser) zwei Montagelöcher von 2,5 mm angebracht.

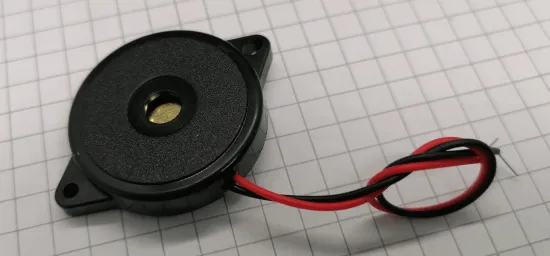

Piezolautsprecher aus dem Conrad Adventskalender 2021
Piezolautsprecher aus dem Conrad Adventskalender 2021

Die Zuleitungen zum Piezolautsprecher sind farbig codiert ABER diese können auch vertauscht werden und das Bauelement funktioniert genauso wie vorher.

Minimale Änderung an der Schaltung für den Piezolautsprecher

Für den Einbau des Piezolautsprechers müssen wir lediglich diesen mit dem roten Kabel an den Ausgang O2 und das schwarze Kabel mit GND / dem Minuspol anschließen.

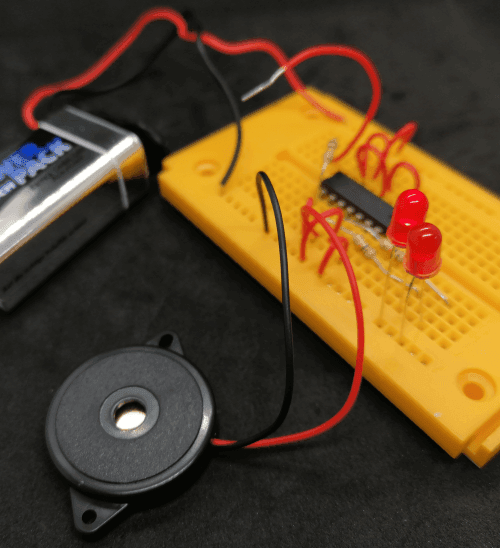

Aufbau Schaltung CMOS 40106BE - Tag 10 mit Piezolautsprecher
Aufbau Schaltung CMOS 40106BE – Tag 10 mit Piezolautsprecher

Video Funktion der Schaltung aus dem zehnten Türchen des Conrad Adventskalender

In dem Video erkennt man recht gut, dass der Piezolautsprecher einen Ton von sich gibt, wenn die zweite LED aktiviert wird.
