Arduino UNO kompatibles Board von Keyestudio

Das Arduino UNO kompatible Board von Keyestudio kommt mit einigen sehr nützlichen Features daher.

Arduino UNO von Keyestudio
Arduino UNO von Keyestudio

Bezug

Diesen Microcontroller habe ich über ebay.de für knapp 5€ inkl. Versandkosten erstanden.

Lieferumfang

Zum Lieferumfang meines Microcontrollers gehörte ein USB Kabel und der Microcontroller selbst.

Was braucht man auch mehr?

Wer etwas mehr möchte, der kann sich zbsp. ein Set von Keyestudio besorgen welches neben dem Microcontroller auch über diverse Sensoren & Aktoren verfügt.

Versionen

Es gibt diesen Microcontroller in min. 2 verschiedene Versionen welche sich nur sehr leicht unterscheiden. Zum einen gibt es die Version wo man einstellen kann wie viel Spannung auf dem VCC Pin neben den digitalen / analogen Pins anliegen.

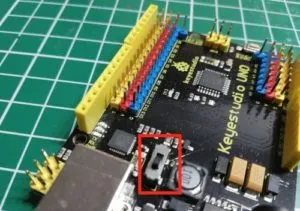

Schalter zum einstellen der Spannung am "V" Pin der Stiftleisten
Schalter zum einstellen der Spannung am „V“ Pin der Stiftleisten
Werbung

Technische Daten

Nachfolgend möchte ich den Arduino UNO von Keyestudio einmal mit dem originalen vergleichen (hier nun die reinen Technischen Daten).

original Arduino UNOKeyestudio Arduino UNO
Microcontroller ChipATmega328PATmega328P-pu
Chip Geschwindigkeit16 MHz16 Mhz
Betriebsspannung5V5V
externe Eingangsspannung+7V bis +12V+7V bis +12V
externe Eingangsspannung (extrem)+6V bis +20V+6V bis +20V
digitale Ein/Ausgänge14 (6 PWM)14 (6 PWM)
analoge Ein/Ausgänge66
maximale Stromlast pro Ein/Ausgang20mA20mA
max. Stromlast für 3.3V50mAk.A.
Flash Speicher32KB
(0,5KB reserviert für den Bootloader)
32KB
(0,5KB reserviert für den Bootloader)
SRAM2KB2KB
EEPROM1KB1KB

Man sieht gut das der Arduino UNO von Keyestudio dem originalen in nichts nachsteht.

Somit können wir uns als nächstes um die besonderen Features kümmern.

Features

Neben den normalen Features eines Arduino UNOs verfügt dieser Microcontroller über separate, männliche Pins an den digitalen / analogen Pins, welche zusätzlich über einen Spannung und einen Ground Pin verfügen.

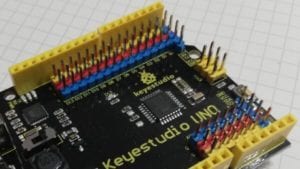

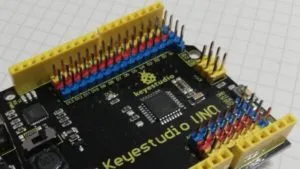

zusätzliche digitale / analoge Pins
zusätzliche digitale / analoge Pins

Die Spannung wird hierbei über einen Schalter geregelt, wobei dieser zwischen 3,3V und 5V eingestellt werden kann.

Features am Arduino UNO von Keyestudio
Features am Arduino UNO von Keyestudio

Nachteil

Wo es Vorteile gibt, gibt es in der Regel auch Nachteile. Wobei diese Nachteile wohl eher sehr Punktuell sind, d.h. diese werden nicht jeden Benutzer betreffen.

Mir ist jedoch nur ein kleiner Nachteil aufgefallen.

Lage der zusätzlichen Pins

Die zusätzlichen Pins können sehr nützlich sein, jedoch können diese beim Einsatz von erweiterungs Shields wie zbsp. den Multifunktionalen Shields sehr stören.

Multifunktionale Shields
Multifunktionale Shields

Denn diese Shields sind zumeist beidseitig bedruckt und somit könnte es zu Kurzschlüssen kommen.

Fazit

Der Arduino UNO kompatible Microcontroller von Keyestudio ist wirklich gut gelungen und durch die zusätzlichen Pins möchte ich diesen nicht mehr missen wollen.

Im Einsatz verhält sich dieser wie ein „normaler“ Arduino UNO und steht diesem in nichts nach.

Bei einem Preis von knapp 10$ über die Händlerseite oder über ebay.de für knapp 9€ über einen Anbieter aus China ist dieser eine gute alternative zum doch recht teuren original für 30€.
