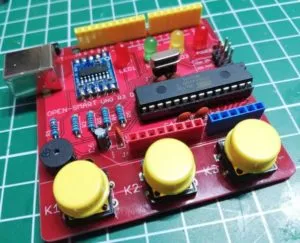

Arduino UNO kompatibler Bausatz #2

Juli 22, 2019Juli 22, 2019 Stefan Draeger 1 Kommentar Arduino UNO, Bausatz, China, Löten

In diesem Beitrag möchte ich einen weiteren Arduino UNO kompatiblen Bausatz vorstellen.

Einen ähnlichen Bausatz habe ich bereits im Beitrag Arduino UNO kompatibler Bausatz vorgestellt.

Dieser Arduino UNO Clone kommt jedoch OHNE einen seriellen Chip daher und somit muss man noch zusätzlich einen FTDI3231 erwerben und anschließen, dieses ist bei dem mir nun vorliegenden Bausatz nicht nötig da dieser über einen sollchen Chip verfügt, dafür fehlt diesem Microcontroller ein 9V Jack Adapter mit dazugehörigem Spannungswandler.

Inhaltsverzeichnis

1 Bezug
2 Aufbau
3 Programmieren
4 Fazit

Bezug

Diesen Bausatz habe ich über aliexpress.com für knapp 4,10€ inkl. Versandkosten erworben.

Nachdem abschließen des Bestellvorgangs habe ich einen Link zu einem Microsoft OneDrive Ordner erhalten, in diesem Ordner befindet sich die Anleitung sowie ein Stromlaufplan aus welchem die Pinbelegungen hervorgeht.

Aufbau

Da dem Bausatz keine SMD Bauteile beiliegen werden für den Aufbau werden keine besonderen Kenntnisse im Löten benötigt. In der zuvor genannten Anleitung sind die Bauteile und deren Position tabellarisch aufgelistet in einer zusätzlichen Spalte werden weitere Hinweise gegeben wie zbsp. bei einer LED oder dem Kondensator.

Teileliste

Der Bausatz umfasst alles was man für den Aufbau eines Arduino UNOs benötigt (und noch etwas mehr).

[Zeige eine Slideshow]

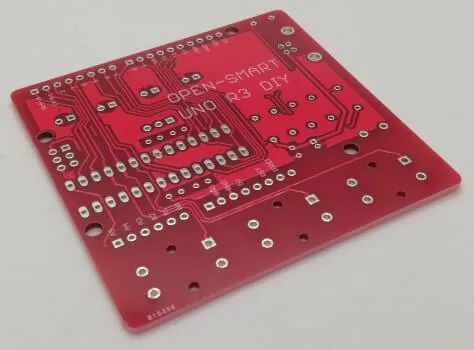

Platine

USB to UART Chip (CH340G)

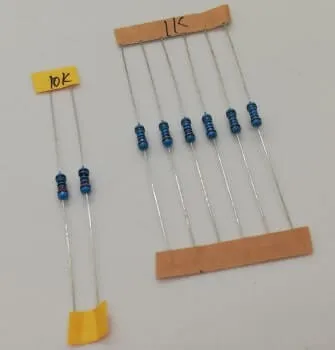

1 kOhm & 10 kOhm Widerstände

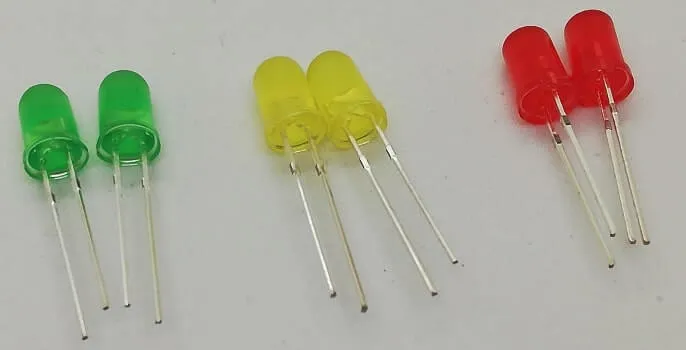

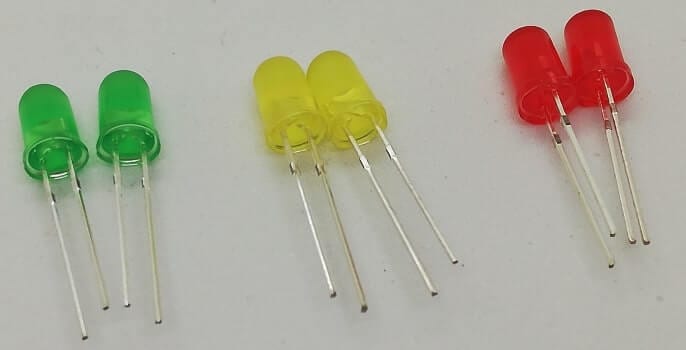

5mm LEDs (grün, gelb, rot)

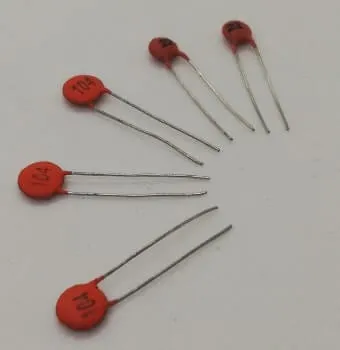

Keramikkondensatoren

Kondensator 47uF, 16V

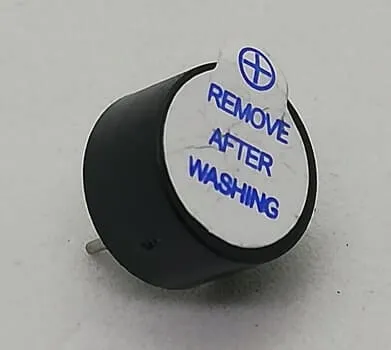

Piezo Buzzer

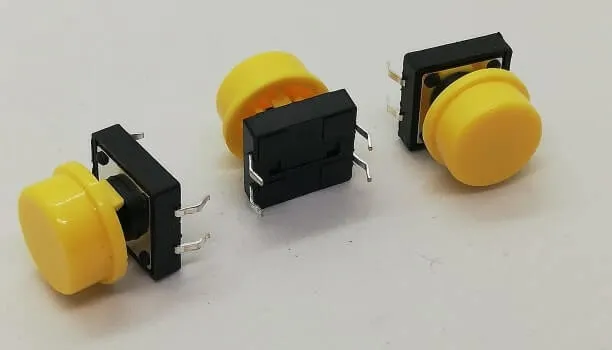

3 Taster

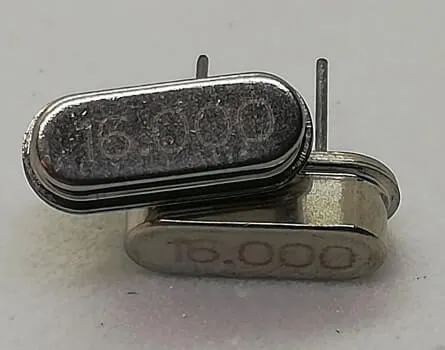

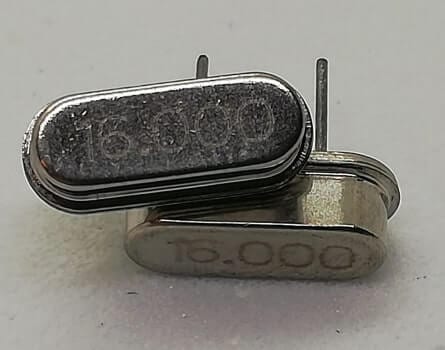

16 Mhz Quarz Kristall

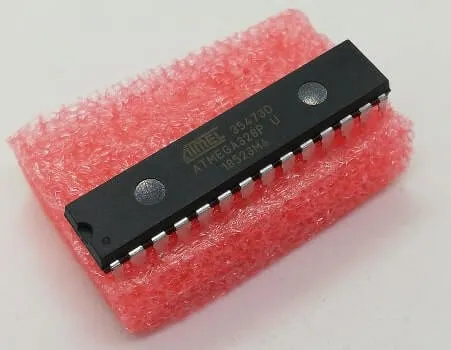

ATMEL ATMEGA328P U Chip

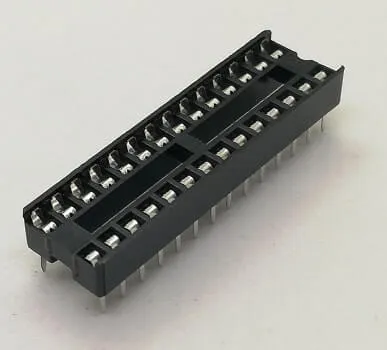

Dip Sockel

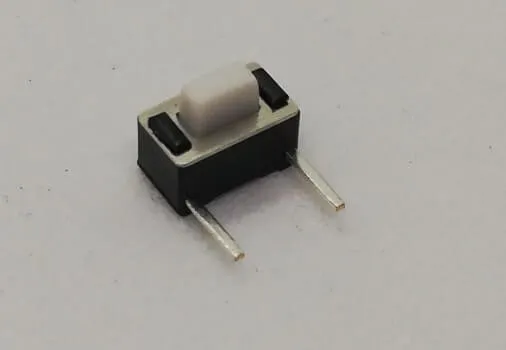

einfacher Printtaster (für Reset)

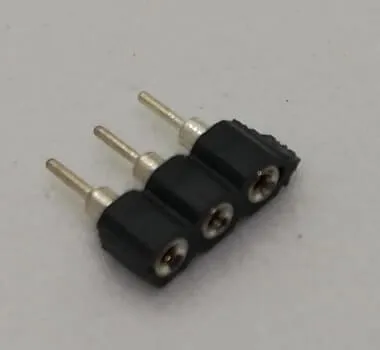

3fach Printbuchse

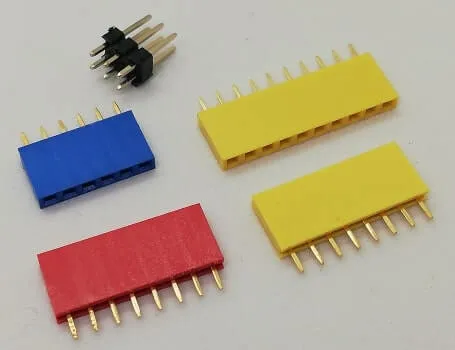

Buchsen & Stiftleisten für digitale / analoge Pins

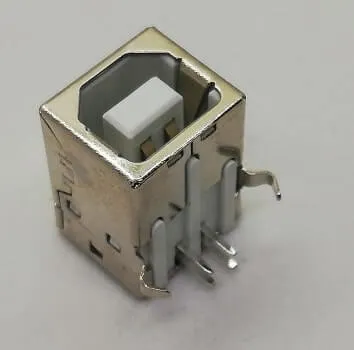

USB Typ B Buchse

Werkzeuge

Zum Aufbau des Bausatzes benötigte ich folgende Werkzeuge:

Lötkolben,
- Lötzinn,
- hitzebständige Unterlage
Seitenschneider

Hinweise

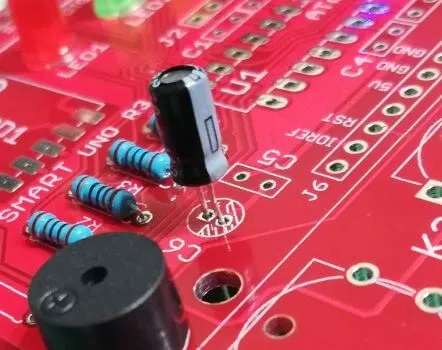

Kondensator

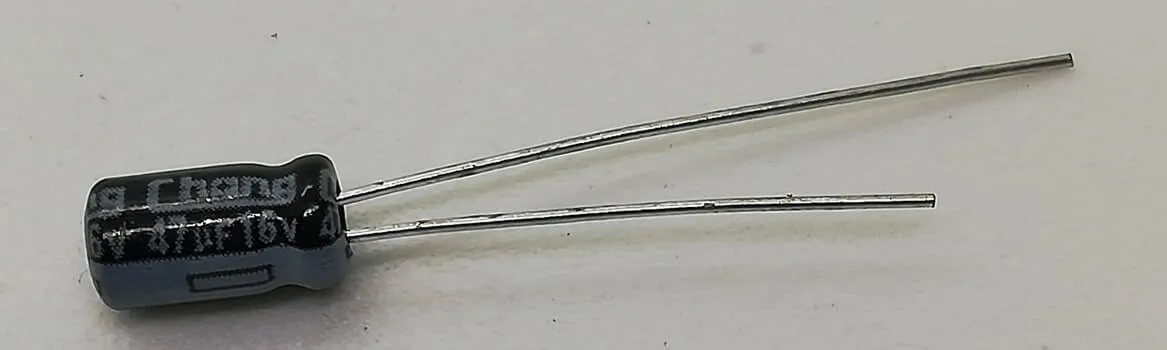

Beim einbau des 47 µF Kondensators ist auf die korrekte Polarität zu achten, der Kondensator hat eine weiße Markierung wo ein Minuszeichen abgebildet ist und auf der Platine ist eine kleine schraffierte Fläche.

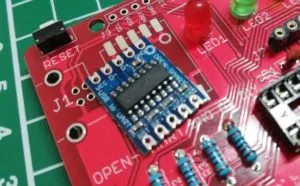

USB to UART Platine (CH340G)

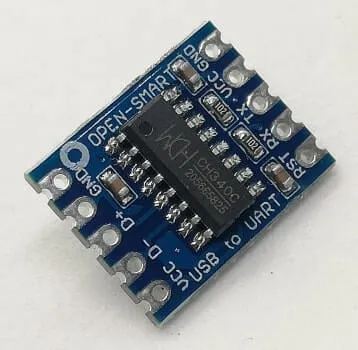

Die kleine Platine mit dem CH340G Chip hat eine kreisförmige Markierung an der linken oberen Ecke, genau so eine Markierung finden wir auf der Platine des Arduino UNO Bausatzes wieder, hier hat uns der Hersteller es einfach gemacht, wir müssen somit „nur“ darauf achten das diese beiden Markierungen übereinander liegen.

USB to UART - CH340G Chip — USB to UART – CH340G Chip

Programmieren

Der Arduino UNO Bausatz verfügt neben einer USB Schnittstelle auch über einen Piezo Buzzer, 3 LEDs und 3 Taster welche wie folgt angeschlossen sind:

Piezo Buzzer – D6
LED 1 – D13
LED 2 – D8
LED 3 – D7
K1 – D4
K2 – D3
K3 – D2

Im nachfolgenden möchte ich zu jedem genannten Bauteil (Buzzer, LED, Taster) einen Sketch zeigen wie man diese Ansteuern kann.

Buzzer

#define buzzer 6

void setup() {
  pinMode(buzzer, OUTPUT);
}

void loop() {
  tone(buzzer, 1000);
  delay(350);
  noTone(buzzer);
  delay(350);
}

#define buzzer 6

void setup() {

pinMode(buzzer, OUTPUT);

}

void loop() {

tone(buzzer, 1000);

delay(350);

noTone(buzzer);

delay(350);

}

LED

#define led1 13
#define led2 8
#define led3 7

int leds[] = {led1, led2, led3};

void setup() {
  pinMode(led1, OUTPUT);
  pinMode(led2, OUTPUT);
  pinMode(led3, OUTPUT);
}

void loop() {
  for(int i=0;i<3;i++){
    int ledPin = leds[i];
    digitalWrite(ledPin,HIGH);
    delay(125);
    digitalWrite(ledPin,LOW);
    delay(125);
  }
}

#define led1 13

#define led2 8

#define led3 7

int leds[] = {led1, led2, led3};

void setup() {

pinMode(led1, OUTPUT);

pinMode(led2, OUTPUT);

pinMode(led3, OUTPUT);

}

void loop() {

for(int i=0;i<3;i++){

int ledPin = leds[i];

digitalWrite(ledPin,HIGH);

delay(125);

digitalWrite(ledPin,LOW);

delay(125);

}

Taster

int k1 = 4;
int k2 = 3;
int k3 = 2;

void setup() {
    Serial.begin(9600);
    pinMode(k1, INPUT);
    pinMode(k2, INPUT);
    pinMode(k3, INPUT);
}

void loop() {
  int stateK1 = digitalRead(k1);
  if( stateK1 == HIGH){
    Serial.println("Taster K1 ist gedrückt.");
  }

  int stateK2 = digitalRead(k2);
  if( stateK2 == HIGH){
    Serial.println("Taster K2 ist gedrückt.");
  }

  int stateK3 = digitalRead(k3);
  if( stateK3 == HIGH){
    Serial.println("Taster K3 ist gedrückt.");
  }

}

int k1 = 4;

int k2 = 3;

int k3 = 2;

void setup() {

Serial.begin(9600);

pinMode(k1, INPUT);

pinMode(k2, INPUT);

pinMode(k3, INPUT);

}

void loop() {

int stateK1 = digitalRead(k1);

if( stateK1 == HIGH){

Serial.println("Taster K1 ist gedrückt.");

}

int stateK2 = digitalRead(k2);

if( stateK2 == HIGH){

Serial.println("Taster K2 ist gedrückt.");

}

int stateK3 = digitalRead(k3);

if( stateK3 == HIGH){

Serial.println("Taster K3 ist gedrückt.");

}

Fazit

Dieser kleine Arduino UNO Bausatz wurde in der Arduino IDE als ein Arduino UNO erkannt und man kann kleine Sketches aufspielen. Der Aufbau war mit der Anleitung sehr einfach, jedoch ließ sich bei meinem Bausatz die LED1 nicht ansteuern und die Taster funktionierten nur sporadisch.

Eine Messung der Komponenten ergab das die Taster nicht richtig Schalten d.h. selbst bei einen deutlich hörbaren klickgeräusch ist der Stromkreis nicht geschlossen. Des Weiteren soll nach dem Stromlaufplan die LED1 mit dem Widerstand R2 verbunden sein hier gibt es jedoch keine Verbindung.

Somit verbuche ich zunächst diesen Bausatz als Chinaschrott und werde nun versuchen einen neuen, funktionierenden Bausatz als Ersatz zu erhalten oder aber das Geld zurück zu bekommen.

to be continue…..
