Arduino Lektion 54: Spannungssensor

Posted on 22. Juni 20182. Mai 2023 by Stefan Draeger

Der Spannungssensor ist unter anderem Bestandteil des ESP8266 IoT Anfänger Set welches im Onlineshop Androegg erworben werden kann.

Der im ESP8266 IoT Anfänger Set enthaltene Microcontroller Witty Cloud hat leider nur einen analogen Pin und an genau diesem ist ein LDR Fotowiderstand angeschlossen somit kann der vorliegende Spannungssensor nicht an diesem Microcontroller betrieben werden.

Spannungssensor
Spannungssensor

Inhaltsverzeichnis

  • Bezug
  • Technische Daten vom Spannungssensor
  • Anschluss
  • Prinzip „Spannungsteiler“
  • Quellcode
  • Ausgabe auf dem Seriellen Monitor

Bezug

Der Spannungssensor kann auch einzeln über amazon.de oder ebay.de erworben werden. Der Preis liegt hier zwischen 2,75 €  und 5,99 € Euro.

Technische Daten vom Spannungssensor

  • Messbereich +0,002V bis +25V

Anschluss

Der Spannungssensor verfügt über 3 Pins welche wie folgt angeschlossen werden:

SpannungssensorArduino UNO
–GND
+– nicht belegt –
Sanaloger Pin A0

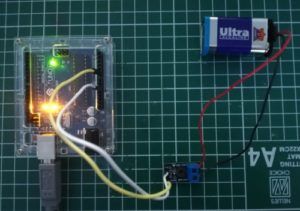

Aufbau Spannungssensor am Arduino UNO
Aufbau Spannungssensor am Arduino UNO

Prinzip „Spannungsteiler“

Der Spannungssensor funktioniert nach dem Prinzip eines Spannungsteilers.

Seite „Spannungsteiler“. In: Wikipedia, Die freie Enzyklopädie. Bearbeitungsstand: 25. April 2018, 04:34 UTC. URL: https://de.wikipedia.org/w/index.php?title=Spannungsteiler&oldid=176847003 (Abgerufen: 21. Juni 2018, 13:15 UTC)

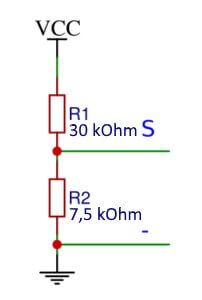

Schaltung Spannungssensor (Spannungsteiler)
Schaltung Spannungssensor (Spannungsteiler)

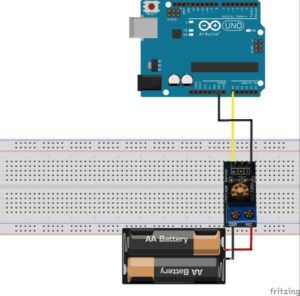

Schaltung - Spannungssensor am Arduino UNO
Schaltung – Spannungssensor am Arduino UNO

Quellcode

#define SENSOR A0
const float R1 = 30000.0f; // Der Widerstand R1 hat eine größe von 30 kOhm
const float R2 = 7500.0f; //  Der Widerstand R2 hat eine größe von 7,5 kOhm
const float MAX_VIN = 5.0f;
void setup(){
   Serial.begin(9600);
   pinMode(SENSOR, INPUT);
}
void loop(){
  float vout = (analogRead(SENSOR) * MAX_VIN) / 1024.0f;
  float vin = vout / (R2/(R1+R2));

  Serial.print("Eingangsspannung ");
  Serial.print(vin,2);
  Serial.println("V");
  delay(500);
}

Ausgabe auf dem Seriellen Monitor

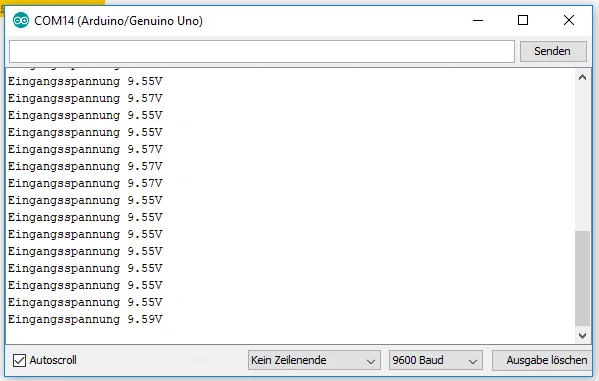

Spannungssensor Ausgabe auf dem seriellen Monitor der Arduino IDE
Spannungssensor Ausgabe auf dem seriellen Monitor der Arduino IDE
