Arduino Lektion #101: LED als Lichtsensor

Bisher habe ich LEDs nur als Lichtquelle genutzt um Zustände anzuzeigen, das es auch anders geht möchte ich in diesem Beitrag zeigen.

LED als Lichtsensor am Arduino UNO

Um eine Lichtintensität zu messen gibt es den relativ günstigen Fotowiderstand (im 10er Pack für knapp 1€ über ebay.de).

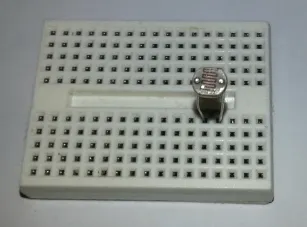

Fotowiderstand
Fotowiderstand

Dieses Bauteil habe ich bereits in einem meiner ersten Beiträge auf diesem Blog vorgestellt Arduino Lektion 4: LED mit Fotowiderstand. Jedoch möchte ich in diesem Beitrag auf die Verwendung einer LED als Lichtsensor eingehen.

Funktionsweise

Um die Funktionsweise zu erläutern müssen wir uns erst einmal eine LED genauer anschauen. Eine LED ist eine Diode. Eine Diode ist mit einer Sperrschicht ausgestattet, je nach Größe (Bauform, und Wert) der Diode ist diese mal größer und mal kleiner. Bei einer LED ist diese sehr gering (eine LED soll ja eigentlich nur leuchten).

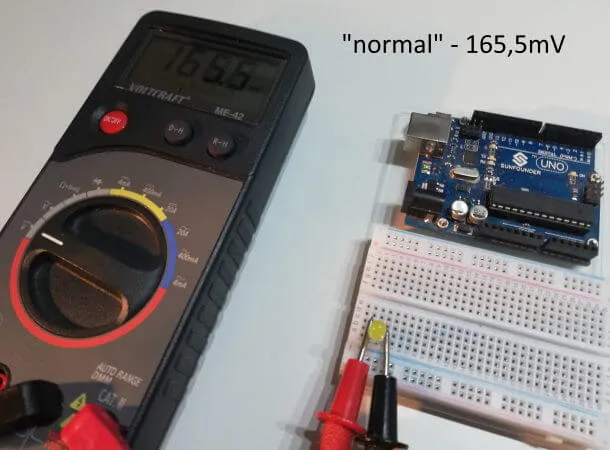

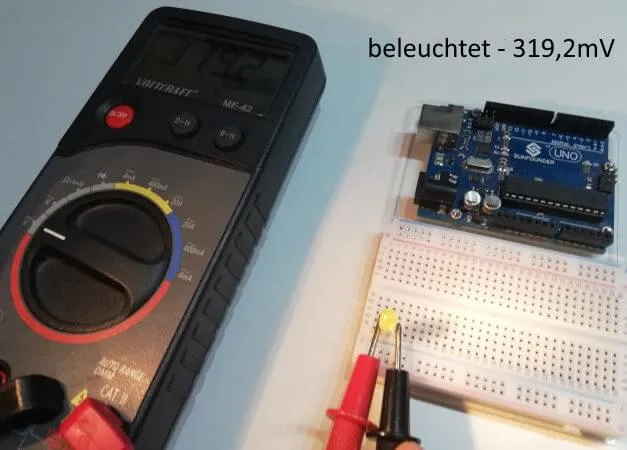

Durch das beleuchten der LED werden Elektronen in der Sperrschicht von den Photonen abgegeben.

Der Arduino kann am analogen Pin eine eingehende Spannung von max. 5V erkennen. Dieser Wert kann zwischen min. 0 (0V) und max. 1023 (5V) liegen.

benötigte Bauteile

Aufbau der Schaltung

Die LED wird mit der Anode (+) an GND und mit der Kathode (-) an den analogen Pin A0 angeschlossen.

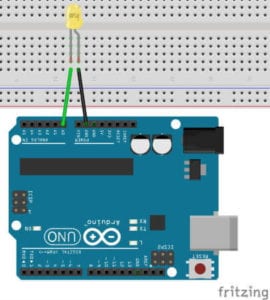

Schaltung - LED als Lichtsensor
Schaltung – LED als Lichtsensor

Quellcode

//LED am analogen Pin A0 angeschlossen
#define ledSensor A0

void setup() {
  //beginn der seriellen Kommunikation
  Serial.begin(9600);
}

void loop() {
  //lesen des aktuellen Wertes vom analogen Pin
  int value = analogRead(ledSensor);
  //Ausgabe des gelesenen Wertes auf der seriellen Schnittstelle
  Serial.println(value);
}

Ausgabe auf dem seriellen Plotter

Die Arduino IDE verfügt über einen seriellen Plotter über diesen kann man Zahlenwerte in einem Liniendiagramm anzeigen lassen. Ab der Version 1.8.10 kann man sogar mehr als eine Linie anzeigen lassen. (Wie das funktioniert habe ich im Beitrag neue Funktionen der Arduino IDE Version 1.8.10 (Release Sept. 2019) erläutert.)

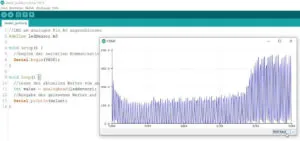

Ausgabe der Werte auf dem seriellen Plotter
Ausgabe der Werte auf dem seriellen Plotter

Den seriellen Plotter erreichst du über den Menüpunkt „Werkzeuge“ > „Serieller Plotter“ bzw. mit der Tastenkombination Strg+Umschalt+L.
